Parameter
r0947[8] Letzte Fehlermeldung
P-Gruppe: ALARMS

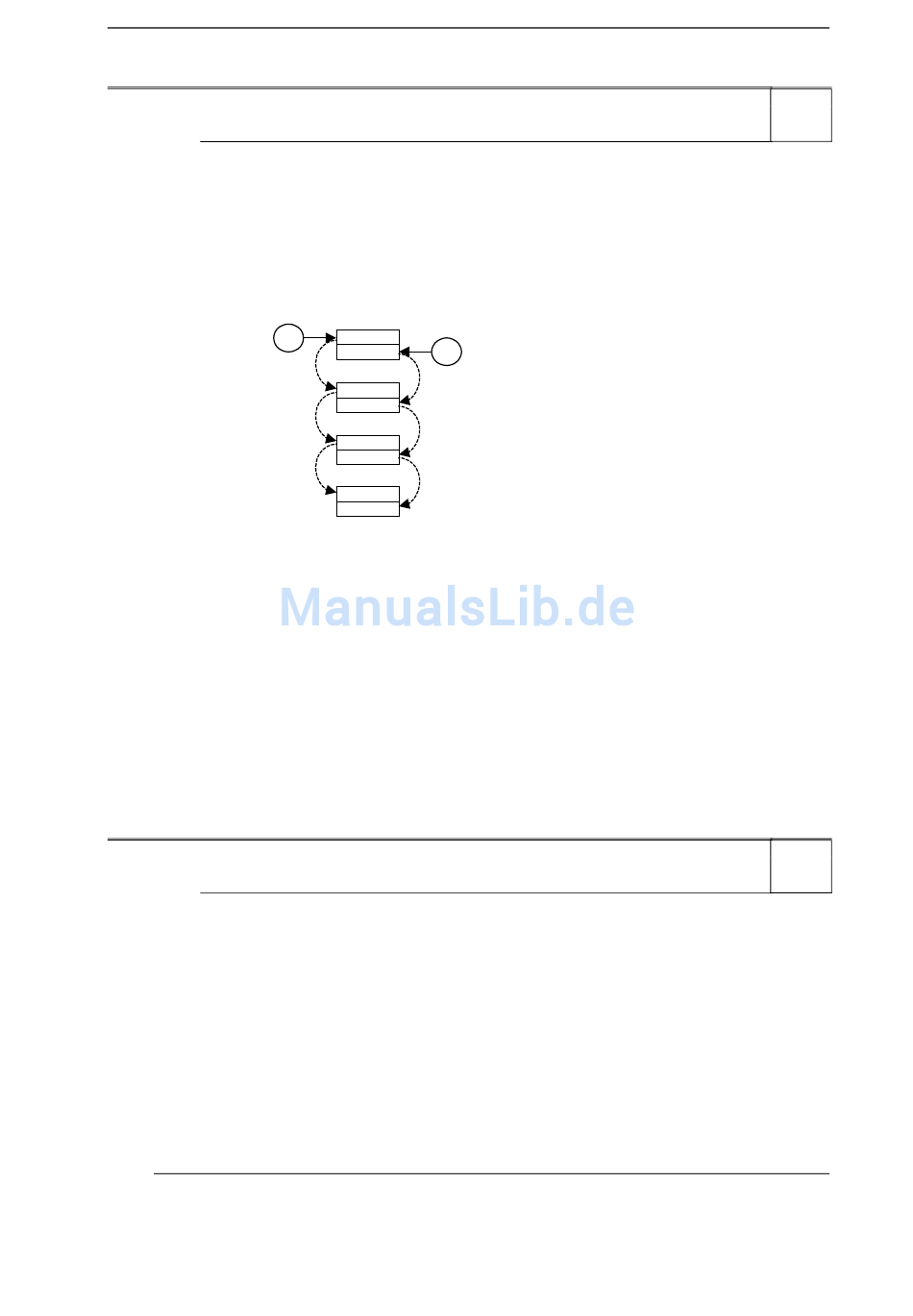

Zeigt die Fehlerhistorie entsprechend des nachfolgenden Abbildung an.
Dabei gilt folgendes:
"F1" ist der erste aktive Fehler (noch nicht quittiert).
"F2" ist der zweite aktive Fehler (noch nicht quittiert).
"F1e" ist die Durchführung der Fehlerquittierungen für F1 & F2.
Die Indizes 0 & 1 enthalten die aktiven Fehler. Wird ein Fehler quittiert, so werden die beiden Wert in das
nächste Indexpaar verschoben und dort gespeichert. Mit der Quittierung der Fehler werden die Indizes 0 &
1 auf 0 zurückgesetzt.
r0947[0]
F1
r0947[1]
r0947[2]
r0947[3]
r0947[4]
r0947[5]
r0947[6]
r0947[7]
Index:
r0947[0] : Letzter Fehler --, Fehler1
r0947[1] : Letzter Fehler --, Fehler2
r0947[2] : Letzter Fehler -1, Fehler3
r0947[3] : Letzter Fehler -1, Fehler4
r0947[4] : Letzter Fehler -2, Fehler5
r0947[5] : Letzter Fehler -2, Fehler6
r0947[6] : Letzter Fehler -3, Fehler7
r0947[7] : Letzter Fehler -3, Fehler8
Beispiel:
Wenn der Umrichter wegen Unterspannung abschaltet und danach einen externen Ausschaltbefehl erhält,
bevor die Unterspannung quittiert wird, ergibt sich folgende Situation:
r0947[0] = 3
r0947[1] = 85
Sobald ein Fehler in Index 0 quittiert wird (F1e), verschiebt sich die Fehlerhistorie wie in der obigen
Abbildung dargestellt.
Abhängigkeit:
Index 1 wird nur verwendet, wenn der zweite Fehler vor der Quittierung des ersten Fehlers eintritt.
Details:
Siehe "Fehler und Alarme".
r0948[12] Fehlerzeit
P-Gruppe: ALARMS
Zeitstempel, der den Zeitpunkt des Auftretens eines Fehlers anzeigt. Die möglichen Quellen des
Zeitstempels sind P2114 (Laufzeitzähler) und P2115 (Echtzeituhr).
Index:
r0948[0] : Letzte Fehlerabschaltung --, Fehlerzeit Sekunden+Minuten
r0948[1] : Letzte Fehlerabschaltung --, Fehlerzeit Stunden+Tage
r0948[2] : Letzte Fehlerabschaltung --, Fehlerzeit Monat+Jahr
r0948[3] : Letzte Fehlerabschaltung -1, Fehlerzeit Sekunden+Minuten
r0948[4] : Letzte Fehlerabschaltung -1, Fehlerzeit Stunden+Tage
r0948[5] : Letzte Fehlerabschaltung -1, Fehlerzeit Monat+Jahr
r0948[6] : Letzte Fehlerabschaltung -2, Fehlerzeit Sekunden+Minuten
r0948[7] : Letzte Fehlerabschaltung -2, Fehlerzeit Stunden+Tage
r0948[8] : Letzte Fehlerabschaltung -2, Fehlerzeit Monat+Jahr
r0948[9] : Letzte Fehlerabschaltung -3, Fehlerzeit Sekunden+Minuten
r0948[10] : Letzte Fehlerabschaltung -3, Fehlerzeit Stunden+Tage
r0948[11] : Letzte Fehlerabschaltung -3, Fehlerzeit Monat+Jahr
Beispiel:
P2115 wird als Quelle verwendet, wenn dieser Parameter über Echtzeit aktualisiert wurde. Andernfalls wird
P2114 verwendet.
Hinweis:
P2115 kann über AOP, den Startvorgang, die Antriebsüberwachung, usw. aktualisiert werden.
