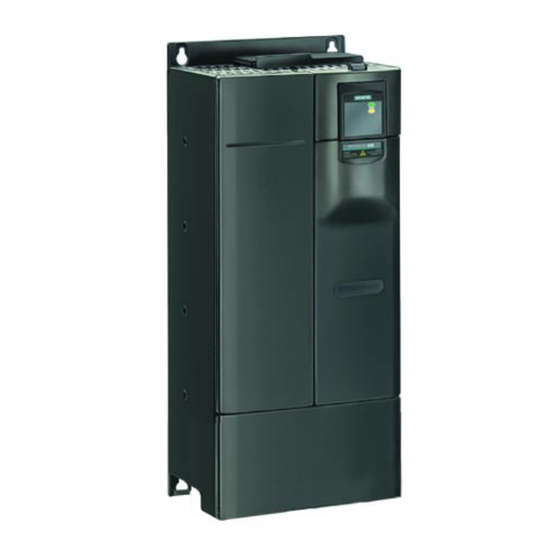

MICROMASTER 430
Parameterliste
Ausgabe 03/02
Anwender-Dokumentation
6SE6400-5BB00-0AP0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Micromaster 430

Inhaltszusammenfassung für Siemens Micromaster 430

  • Seite 1 MICROMASTER 430 Parameterliste Ausgabe 03/02 Anwender-Dokumentation 6SE6400-5BB00-0AP0...
  • Seite 2 Dokumentation zum MICROMASTER 430 Kurzanleitung Ist für die schnelle Inbetriebnahme mit SDP und BOP. Betriebsanleitung Liefert Informationen über Merkmale des MICROMASTER 430, wie Installation, Inbetriebnahme, Regelungsarten, Systemparameterstruktur, Störungsbehebung, Technischen Daten sowie die verfügbaren Optionen des MICROMASTER 430. Parameterliste Die Parameterliste enthält die Beschreibung aller Parameter in funktionaler Reihenfolge und strukturiert sowie mit ausführlicher Beschreibung.

  • Seite 3: Parameterliste

    Parameterliste Funktionspläne MICROMASTER 430 Fehler und Alarme Parameterliste Anwender-Dokumentation Gültig für Ausgabe 03/02 Umrichtertyp MICROMASTER 430 Softwarestand 2.0 Ausgabe 03/02...
  • Seite 4 Die Bedienungsanleitung finden Sie auf der Doku-CD, die zusammen mit Ihrem Wechselrichter geliefert wird. Wenn Ihnen keine CD zur Verfügung steht, können sie diese über Ihre Siemens-Niederlassung vor Ort unter der Bestellnummer: 6SE6400-5FA00-1AG00 bestellen. Weitere Informationen finden Sie im Internet unter: http://www.siemens.de/micromaster...

  • Seite 5: Inhaltsverzeichnis

    Ausgabe 03/02 Parameter MICROMASTER 430 Parameter Diese Parameterliste ist nur in Verbindung mit der Bedienungsanleitung oder dem Referenzhandbuch des MICROMASTER 440 zu verwenden. Insbesondere sind alle Warnungen und Sicherheitshinweise in diesen Handbüchern zu beachten. Inhaltsverzeichnis Parameter........................7 Einführung zu MICROMASTER-Systemparametern ........... 7 Schnell-Inbetriebnahme (P0010=1) ..............
  • Seite 6 Parameter Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 7: Parameter

    Sie kann in den meisten Fällen in Verbindung mit den einfachen Ebene-2- Einstellungen verwendet werden. Das BiCo-System ermöglicht es, komplexe Funktionen zu programmieren. Boolesche und mathematische Beziehungen können zwischen Eingängen (digitalen, analogen, seriellen etc.) und Ausgängen (Umrichterstrom, Frequenz, Analogausgang, Relais, etc.) eingerichtet werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 8 Wo anwendbar, Diagramm zur Darstellung der Auswirkungen von Parametern mit Hilfe, z.B. einer Kennlinie Einstellungen: Liste der anwendbaren Einstellungen. Diese umfassen Mögliche Einstellungen, Gebräuchlichste Einstellungen, Index und Bitfelder Beispiel: Optionales Beispiel der Auswirkungen einer bestimmten Parametereinstellung. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 9: Schnell-Inbetriebnahme (P0010=1)

    Schnell-Inbetriebnahme. Am Ende der Schnell-Inbetriebnahme setzen Sie P3900 = 1, um die erforderlichen Motorberechnungen durchzuführen, und setzen Sie alle anderen Parameter (nicht in P0010=1 enthaltene) auf ihre Voreinstellungen zurück. Anmerkung Dies gilt nur für die Schnell-Inbetriebnahme. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 10: Auf Werkseinstellungen Zurücksetzen

    Das Rücksetzen der Parameter dauert ca. 10 Sekunden. Rücksetzen auf werksseitige Voreinstellungen. Sieben-Segment-Anzeige Diese Sieben-Segment-Anzeige ist folgendermaßen strukturiert: Segment Bit 15 14 13 12 Segment Bit Die Bedeutung der relevanten Bits in der Anzeige wird in den Status- und Steuerwortparametern beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 11: Parameterbeschreibung

    Alarme / Warnungen / Überwachung Technologie-Regler (z. B. PID) Abhängigkeit: Parameter, deren Kopf die Angaben "Schnell-IBN: Ja" enthält, können nur bei P0010 = 1 (Schnellinbetriebnahme) verändert werden. Hinweis: Der Umrichter kann bei jeder Einstellung von P0004 gestartet werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 12: Anzeigemodus

    Legt die Zeit fest, nach der die Display - Hintergrundbeleuchtung ausgeschaltet wird, wenn keine Tasten gedrückt wurden. Werte: P0007 = 0 : Hintergrundbeleuchtung immer ein (Voreinstellung) P0007 = 1-2000 : Anzahl Sekunden, nach der die Hintergrundbeleuchtung ausgeschaltet wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 13: Parameterschlüssel Für P0013

    QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). P0012 Parameterschlüssel für P0013 Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 14 P0010 = 30 (Filter für Inbetriebnahmeparameter = Werkseinstellungen) und P0970 = 1 (Werkseinstellungen) setzen." Die Voreinstellungen von P0011 ("Parametersperre") und P0012 ("Parameterschlüssel") sind identisch." r0018 Firmware-Version Stufe Min: Datentyp: Float Einheit - Def: P-Gruppe: INVERTER Max: Zeigt die Versionsnummer der installierten Firmware an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 15 Datentyp: Float Einheit V Def: P-Gruppe: CONTROL Max: Zeigt den Effektivwert der an den Motor angelegten Spannung an. r0026 CO: Zwischenkreisspannung Stufe Min: Datentyp: Float Einheit V Def: P-Gruppe: INVERTER Max: Zeigt die aktuelle Zwischenkreisspannung an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 16 Einheit - Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: Setzt den Wert von Parameter r0039 (Energieverbrauchszähler) auf 0 (Null) zurück. Einstellungen: Kein Reset r0039: Reset auf 0 Abhängigkeit: Zum Zurücksetzen des Werts "P" drücken. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 17 Maximalfrequenz erreicht Bit11 Warnung: Motorstrom Grenzwert Bit12 Motor Haltebremse aktiv Bit13 Motor Überlast Bit14 Rechtslauf Bit15 Umrichter Überlast Hinweis: Der Ausgang von Bit 3 (Fehler) wird bei digitalem Ausgang umgekehrt (Low-Pegel = Fehler, High-Pegel = kein Fehler). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 18 Bit06 Sollwert-Freigabe Bit07 Fehler-Quittierung Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) Details: Siehe 7-Segmentanzeige unter "Einführung zu den MICROMASTER 4xx-Systemparametern". MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 19: Co/Bo: Zusatz Steuerwort

    Bit09 Spannungssollwert begrenzt Bit10 Schlupffrequenz begrenzt Bit11 F_aus > F_max Freq. begrenzt Bit12 Phasenumkehr angewählt Bit13 I-max Regler aktiv Bit14 Vdc-max Regler aktiv Bit15 Vdc-min Regler aktiv Details: Siehe 7-Segmentanzeige unter "Einführung zu den MICROMASTER 4xx-Systemparametern". MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 20 (Motor) P, ψ Power Flux Field weakening Abhängigkeit: Die aktuelle maximale Ausgangsspannung hängt von der aktuellen Eingangsnetzspannung ab. r0080 CO: Drehmoment Stufe Min: Datentyp: Float Einheit Nm Def: P-Gruppe: CONTROL Max: Zeigt das aktuelle Drehmoment an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 21 Vor Änderung dieses Parameters zunächst den Antrieb anhalten (d. h. Impulse sperren). Bei P0010 = 1 (Inbetriebnahmemodus) werden Änderungen freigegeben. Bei Änderung von P0100 werden alle Motornennparameter sowie alle anderen Parameter, die von den Motornennparametern abhängen, zurückgesetzt (siehe P0340 - Berechnung der Motorparameter). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 22 Zeigt den MICROMASTER - Typ (siehe Tabelle) des gefundenen Leistungsteils (LT) an. Einstellungen: MICROMASTER 420 MICROMASTER 440 MICRO- / COMBIMASTER 411 MICROMASTER 410 reserviert MICROMASTER 440 PX MICROMASTER 430 r0204 Leistungsteil - Merkmale Stufe Min: Datentyp: U32 Einheit - Def:...
  • Seite 23 Index: r0231[0] : Max. ungeschirmte Kabellänge r0231[1] : Max. geschirmte Kabellänge Notiz: Die EMV - Verträglichkeit ist nur gewährleistet, wenn das geschirmte Kabel bei Verwendung des EMV- Filters eine maximale Länge von 25 m nicht überschreitet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 24 Ausnahme: Bei Anwendungen mit variablem Drehmoment führt die Reduzierung des maximalen Stroms automatisch zu einer Last- und Stromreduzierung. Hinweis: Bei der Einstellung 0 wird der Lüfter bei Stillstand des Antriebs sofort, d. h. ohne Verzögerung, abgeschaltet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 25 P0307[1] : 2. Antriebsdatensatz (DDS) P0307[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Wenn P0100 = 1 ([kW], Standardfrequenz 50 Hz), werden die Werte in [hp] angegeben - siehe Abbildung P0304 (Typenschild). Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 26 Bei Einstellung 0 wird der Wert intern berechnet. Die Funktionsfähigkeit der Schlupfkompensation bei der U/f-Steuerung ist nur bei parametrierter Motornenndrehzahl gewährleistet. Die Anzahl der Polpaare wird bei Änderung des Parameters automatisch neu berechnet. Details: Siehe Abbildung in P0304 (Typenschild) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 27 : 1. Antriebsdatensatz (DDS) r0332[1] : 2. Antriebsdatensatz (DDS) r0332[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Der Wert wird intern berechnet, wenn P0308 (Motornennleistungsaktor) auf 0 gesetzt ist; andernfalls wird der in P0308 eingegebene Wert angezeigt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 28 P0346[0] : 1. Antriebsdatensatz (DDS) P0346[1] : 2. Antriebsdatensatz (DDS) P0346[2] : 3. Antriebsdatensatz (DDS) Hinweis: Bei Verstärkungseinstellungen über 100 % kann die Magnetisierung reduziert werden. Notiz: Eine zu starke Verkürzung dieser Zeit kann jedoch zu einer unzureichenden Motormagnetisierung führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 29 : 3. Antriebsdatensatz (DDS) r0395 CO: Ständerwiderstand gesamt [%] Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: MOTOR Max: Zeigt den Ständerwiderstand des Motors in [%] des kombinierten Ständer-/Kabelwiderstands an. Hinweis: 0304 100 % means : ⋅ ratedmot 0305 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 30 Zeigt das Zustandswort des Gebers (im Bitformat) an. Bitfelder: Bit00 Gebermodul aktiv Bit01 Geberfehler Bit02 Signal o.k. Bit03 Verlust des Gebersignals Bit04 HW timer aktiv Details: Siehe Beschreibung der Siebensegmentanzeige unter "Einführung zu den MICROMASTER- Systemparametern" dieses Handbuchs. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 31 Aktiv: nach Best. QC. Ja Max: Wählt die technische Anwendung aus. Legt die regelungsart fest (P1300). Einstellungen: Konst. Drehmoment Pumpen und Lüfter Index: P0500[0] : 1. Antriebsdatensatz (DDS) P0500[1] : 2. Antriebsdatensatz (DDS) P0500[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 32 Warnung und Reduktion von Imax (führt zu einer verringerten Ausgangsfrequenz) Warnung and Störung (F0011) Index: P0610[0] : 1. Antriebsdatensatz (DDS) P0610[1] : 2. Antriebsdatensatz (DDS) P0610[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Abschaltschwelle = P0604 (Motortemperatur-Warnschwelle) * 105 % MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 33 P0700[1] : 2. Befehlsdatensatz (CDS) P0700[2] : 3. Befehlsdatensatz (CDS) Hinweis: Bei Änderung dieses Parameters werden alle Einstellungen des ausgewählten Elements auf die Standardeinstellung zurückgesetzt. Beispiel: Bei Änderung von 1 auf 2 werden alle Digitaleingänge auf die Standardeinstellungen zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 34 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0702[0] : 1. Befehlsdatensatz (CDS) P0702[1] : 2. Befehlsdatensatz (CDS) P0702[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 35 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0704[0] : 1. Befehlsdatensatz (CDS) P0704[1] : 2. Befehlsdatensatz (CDS) P0704[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 36 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0706[0] : 1. Befehlsdatensatz (CDS) P0706[1] : 2. Befehlsdatensatz (CDS) P0706[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 37: Funktion Digitaleingang

    Index: P0708[0] : 1. Befehlsdatensatz (CDS) P0708[1] : 2. Befehlsdatensatz (CDS) P0708[2] : 3. Befehlsdatensatz (CDS) Hinweis: Signale über 4 V sind aktiv, Signale unter 1,6 V sind inaktiv. Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 38 (Terminal) P0718 = 0 : P0700[0] = 2 P1000[0] = 2 (ADC) P0718 = 1 : P0700[1] = 1 (BOP) P1000[1] = 1 (MOP) Hinweis: Eine Änderung der CDS-Werte wirkt sich auf den manuellen/automatischen Betrieb aus. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 39: Auswahl Befehls-/Sollwertquelle

    P0719[0] : 1. Befehlsdatensatz (CDS) P0719[1] : 2. Befehlsdatensatz (CDS) P0719[2] : 3. Befehlsdatensatz (CDS) Hinweis: Zuvor eingerichtete BICO-Verdrahtungen bleiben unverändert. r0720 Anzahl Digitaleingänge Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt die Anzahl der Digitaleingänge an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 40 5/6/7/8/16/17 müssen über Klemme 9 (24 V) verbunden sein. Einstellungen: NPN Betriebsart ==> low aktiv PNP Betriebsart ==> high aktiv r0730 Anzahl Digitalausgänge Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt die Anzahl der Digitalausgänge (Relais) an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 41: Bi: Funktion Digitalausgang

    PID-Ausgang r2294 == P2291 (PID_max) 0 Geschlossen Index: P0732[0] : 1. Befehlsdatensatz (CDS) P0732[1] : 2. Befehlsdatensatz (CDS) P0732[2] : 3. Befehlsdatensatz (CDS) Hinweis: Andere Einstellungen sind in der Betriebsart "Experte" möglich (siehe P0003 - Anwenderzugriffsstufe). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 42 Ermöglicht eine Invertierung der auszugebenden Signale. Bitfelder: Bit00 Digitalausgang 1 invertieren Bit01 Digitalausgang 2 invertieren Bit02 Digitalausgang 3 invertieren r0750 ADC-Anzahl Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TERMINAL Max: Zeigt die Anzahl der verfügbaren Analogeingänge an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 43: Adc-Glättungszeit

    Dieser Wert wird als Eingang für Analog-BICO-Konnektoren verwendet. ASPmax stellt den höchsten Analogsollwert dar (kann bei 10 V liegen). ASPmin stellt den niedrigsten Analogsollwert dar (kann bei 0 V liegen). Details: Siehe Parameter P0757 bis P0760 (ADC-Skalierung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 44 (F0080), wenn die analoge Eingangsspannung unter 50 % der Totzonenspannung absinkt. Aufgrund von Hardwarebeschränkungen kann die bipolare Spannung (siehe Enum-Deklarierung) für den Analogeingang 2 (P0756[1] = 4) nicht ausgewählt werden. Details: Siehe Parameter P0757 bis P0760 (ADC-Skalierung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 45 -10 V 10 V 100% P0759 P0758 ASPmin Index: P0757[0] : Analogeingang 1 (ADC 1) P0757[1] : Analogeingang 2 (ADC 2) Notiz: Der x2-Wert der ADC-Skalierung P0759 muß größer sein als der x1-Wert der ADC-Skalierung P0757. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 46 Setzt den Y2-Wert in [%] wie in P0757 beschrieben (ADC-Skalierung). Index: P0760[0] : Analogeingang 1 (ADC 1) P0760[1] : Analogeingang 2 (ADC 2) Abhängigkeit: Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu generierenden Sollwerts. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 47 P0757 = 2 V P0758 = -75 % P0761 = 0.1 V P0756 = 0 oder 1 P0761 > 0 P0758 < 0 < P0760 100 % ASPmax P0760 P0757 10 V 100% 20 mA P0759 P0761 P0758 ASPmin MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 48 24 CO: Umrichter-Ausgangsfrequenz (skaliert nach P2000) 25 CO: Ausgangsspannung (skaliert nach P2001) 26 CO: Zwischenkreisspannung (skaliert nach P2001) 27 CO: Ausgangsstrom (skaliert nach P2002) Index: P0771[0] : Analogausgang 1 (DAC 1) P0771[1] : Analogausgang 2 (DAC 2) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 49: Dac-Glättungszeit

    P2: 100,0 % = 20 mA oder 20 V. Index: P0777[0] : Analogausgang 1 (DAC 1) P0777[1] : Analogausgang 2 (DAC 2) Abhängigkeit: Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu generierenden Sollwerts. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 50 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) Index: P0800[0] : 1. Befehlsdatensatz (CDS) P0800[1] : 2. Befehlsdatensatz (CDS) P0800[2] : 3. Befehlsdatensatz (CDS) Hinweis: Signal des Digitaleingangs: 0 = Nicht laden. 1 = Laden des Parametersatzes 0 von AOP starten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 51: Befehlsdatensatz Kopieren

    Ruft die Funktion "Befehlsdatensatz kopieren" auf. Index: P0809[0] : Von CDS kopieren P0809[1] : In CDS kopieren P0809[2] : Kopieren starten Hinweis: Der Startwert in Index 2 wird nach Ausführung der Funktion automatisch auf 0 zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 52 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Hinweis: P0810 ist für die Auswahl des Befehlsdatensatz (CDS) ebenfalls relevant. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 53: Antriebsdatensatz Kopieren

    722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Hinweis: P0821 ist für die Auswahl des Antriebsdatensatz (DDS) ebenfalls relevant. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 54 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) 19.0 = EIN/AUS1 über BOP Index: P0842[0] : 1. Befehlsdatensatz (CDS) P0842[1] : 2. Befehlsdatensatz (CDS) P0842[2] : 3. Befehlsdatensatz (CDS) Abhängigkeit: Nur aktiv wenn P0719 = 0 (ferne Auswahl der Befehls-/Sollwertquelle). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 55 Bei Auswahl eines der Digitaleingänge für AUS2 kann der Umrichter nur betrieben werden, wenn der Digitaleingang aktiv ist. Hinweis: AUS2 bedeutet sofortige Impulssperre; der Motor trudelt aus. AUS2 ist niedrig-aktiv, d. h. : 0 = Impulssperre. 1 = Betriebsbereitschaft. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 56 Bei Auswahl eines der Digitaleingänge für AUS3 kann der Umrichter nur betrieben werden, wenn der Digitaleingang aktiv ist. Hinweis: AUS3 bedeutet schneller Rücklauf bis 0. AUS3 ist niedrig-aktiv, d. h. : 0 = Rampenstopp bei U/f bzw. Bremsen an der Stromgrenze bei FOC. 1 = Betriebsbereitschaft. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 57 Link (RS485 USS), aber nicht über USS an BOP-Link (RS232) geändert werden können. Bitfelder: Bit00 PROFIBUS / CB Bit01 Bit02 USS an BOP-Link Bit03 USS an COM-Link Details: Die Beschreibung des binären Anzeigeformates wird unter "Einführung zu den MICROMASTER- Systemparametern" erläutert. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 58 : Letzte Fehlerabschaltung -2, Fehlerzeit Monat+Jahr r0948[9] : Letzte Fehlerabschaltung -3, Fehlerzeit Sekunden+Minuten r0948[10] : Letzte Fehlerabschaltung -3, Fehlerzeit Stunden+Tage r0948[11] : Letzte Fehlerabschaltung -3, Fehlerzeit Monat+Jahr Hinweis: P2115 kann über AOP, den Startvorgang, die Antriebsüberwachung, usw. aktualisiert werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 59 1007 MICROMASTER 430 r0964[2] Firmware V1.05 r0964[3] 2001 27.10.2001 r0964[4] 2710 Index: r0964[0] : Firma (Siemens = 42) r0964[1] : Produkttyp r0964[2] : Firmware-Version r0964[3] : Firmware-Datum (Jahr) r0964[4] : Firmware-Datum (Tag/Monat) r0965 PROFIBUS-Profil Stufe Min: Datentyp: U16 Einheit -...

  • Seite 60: Steuerwort

    AUS3 aktiv Bit06 EIN-Sperre aktiv Bit07 Warnung aktiv Bit08 Abweichung Soll- / Istwert Bit09 Steuerung von AG (PZD-Steuerung) Bit10 Maximalfrequenz erreicht Bit11 Warnung: Motorstrom Grenzwert Bit12 Motor Haltebremse aktiv Bit13 Motor Überlast Bit14 Rechtslauf Bit15 Umrichter Überlast MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 61: Rücksetzen Auf Werkseinstellung

    Überträgt bei Einstellung P0971 = 1 Werte aus dem RAM in den EEPROM. Einstellungen: Gesperrt Start RAM->EEPROM Hinweis: Alle Werte im RAM werden in den EEPROM übertragen. Nach erfolgreicher Übertragung wird der Parameter automatisch auf 0 (Standardeinstellung) zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 62: Auswahl Frequenzsollwert

    CB an COM-Link + Festfrequenz Analogsollwert 2 + Festfrequenz Kein Hauptsollwert + USS an BOP-Link MOP-Sollwert + USS an BOP-Link Analogsollwert + USS an BOP-Link Festfrequenz + USS an BOP-Link USS an BOP-Link + USS an BOP-Link MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 63 + Analogsollwert 2 CB an COM-Link + Analogsollwert 2 Analogsollwert 2 + Analogsollwert 2 Index: P1000[0] : 1. Befehlsdatensatz (CDS) P1000[1] : 2. Befehlsdatensatz (CDS) P1000[2] : 3. Befehlsdatensatz (CDS) Hinweis: Einzelne Ziffern stehen für Hauptsollwerte ohne Zusatzsollwerte. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 64 Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 2 (FF2). Index: P1002[0] : 1. Antriebsdatensatz (DDS) P1002[1] : 2. Antriebsdatensatz (DDS) P1002[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 65 Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 8 (FF8). Index: P1008[0] : 1. Antriebsdatensatz (DDS) P1008[1] : 2. Antriebsdatensatz (DDS) P1008[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 66 Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 14 (FF14). Index: P1014[0] : 1. Antriebsdatensatz (DDS) P1014[1] : 2. Antriebsdatensatz (DDS) P1014[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 67 Festfrequenzen können über drei verschiedene Methoden ausgewählt werden. Parameter P1019 bestimmt die Auswahlmethode, Bit 3. Einstellungen: Festfrequenz binärkodiert Festfrequenz binärkodiert + EIN-Befehl Festfrequenz BCD-kodiert + EIN-Befehl Details: In der Tabelle in P1001 (Festfrequenz 1) wird die Verwendung von Festfrequenzen beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 68 Einheit - Def: P-Gruppe: SETPOINT Aktiv: nach Best. QC. Nein Max: Direktauswahl oder Direktauswahl + EIN für Bit 4 Einstellungen: Festfrequenz binärkodiert Festfrequenz binär + EIN-Befehl Details: Unter Parameter P1001 wird die Verwendung von Festfrequenzen beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 69 Das Motorpotentiometer (P1040) muss als Hauptsollwert oder als Zusatzsollwert (mit Hilfe von P1000) ausgewählt werden. Hinweis: Die Motordrehzahl kann über den Motorpotentiometersollwert geändert werden (Erhöhung / Verringerung der Frequenz über Digitaleingänge oder über Höher- / Tiefer-Taste auf BOP-Tastatur). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 70 QC. Nein Max: 4000:0 Bestimmt die Quelle des Hauptsollwerts (HSW). Einstellungen: = Analogeingangssollwert 1024 = Festfrequenzsollwert 1050 = Motorpotentiometersollwert (MOP-Sollwert) Index: P1070[0] : 1. Befehlsdatensatz (CDS) P1070[1] : 2. Befehlsdatensatz (CDS) P1070[2] : 3. Befehlsdatensatz (CDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 71 P1076[0] : 1. Befehlsdatensatz (CDS) P1076[1] : 2. Befehlsdatensatz (CDS) P1076[2] : 3. Befehlsdatensatz (CDS) r1078 CO: Anzeige Gesamtsollwert Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt die Summe des Haupt- und des Zusatzsollwerts in [Hz] an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 72 Der hier eingestellte Wert gilt für beide Drehrichtungen. Die maximale Ausgangsfrequenz des Umrichters kann überschritten werden, wenn Folgendes aktiv ist: Slip compensation slip comp Flying restart slip Notiz: Die maximale Motordrehzahl hängt von mechanischen Begrenzungen ab. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 73 QC. Nein Max: 650.00 Vermeidet mechanische Resonanzeffekte und unterdrückt Frequenzen im Bereich von +/- P1101 (Ausblendbandbreite). Index: P1093[0] : 1. Antriebsdatensatz (DDS) P1093[1] : 2. Antriebsdatensatz (DDS) P1093[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P1091 (Ausblendfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 74 P1113[0] : 1. Befehlsdatensatz (CDS) P1113[1] : 2. Befehlsdatensatz (CDS) P1113[2] : 3. Befehlsdatensatz (CDS) r1114 CO: Sollwert nach Reversiereinh. Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt die Sollfrequenz nach dem Funktionsblock zur Drehrichtungsumkehr. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 75: Co: Sollwert Vor Hochlaufgeber

    PLC. Notiz: Rampenzeiten wie folgt: P1060 / P1061 : Tippbetrieb (JOG-Betrieb) aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 76: Rücklaufzeit

    Das Einstellen einer zu kurzen Rampenrücklaufzeit kann zum Abschalten des Umrichters führen (Überstrom (F0001) / Überspannung (F0002)). Rampenzeiten wie folgt: P1060 / P1061 : Tippbetrieb (JOG-Betrieb) aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 77 Rundungszeiten werden empfohlen, da sie eine abrupte Reaktion vermeiden und somit schädliche Auswirkungen auf die Mechanik verhindern. Notiz: Wird der Umrichter in einem Regelkreis eingebunden, so könnte die Rampenglättung ein Überschwingen der Ausgangsfrequenz bewirken und sollte abgeschaltet werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 78 Definiert Rampenrücklaufzeit von der Maximalfrequenz bis zum Stillstand für den AUS3-Befehl. Index: P1135[0] : 1. Antriebsdatensatz (DDS) P1135[1] : 2. Antriebsdatensatz (DDS) P1135[2] : 3. Antriebsdatensatz (DDS) Hinweis: Diese Zeit kann überschritten werden, wenn die max. Zwischenkreisspannung erreicht wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 79 P1142[0] : 1. Befehlsdatensatz (CDS) P1142[1] : 2. Befehlsdatensatz (CDS) P1142[2] : 3. Befehlsdatensatz (CDS) r1170 CO: Sollwert nach HLG Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt den Gesamtfrequenzsollwert nach Hochlaufgeber (HLG) an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 80 Einstellungen 4 bis 6 suchen nur in der Richtung des Sollwertes. Notiz: Die Funktion Fangen muss in Fällen verwendet werden, in denen der Motor möglicherweise noch läuft (z.B. nach einer kurzen Netzunterbrechung) oder durch die Last angetrieben wird. Andernfalls kommt es zu Abschaltungen wegen Überstrom. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 81 P1203[0] : 1. Antriebsdatensatz (DDS) P1203[1] : 2. Antriebsdatensatz (DDS) P1203[2] : 3. Antriebsdatensatz (DDS) Hinweis: Ein höherer Wert der Suchgeschwindigkeit führt zu einer flacheren Suchkurve und damit zu einer längeren Suchzeit. Ein niedigerer Wert hat den gegenteiligen Effekt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 82: Automatischer Wiederanlauf

    Netzunterspannung und führt einen Wiederanlauf des Antriebs durch. Der EIN-Befehl muss über einen Digitaleingang (DIN) geschaltet sein. Wenn der Wert 6 gesetzt ist, wird sofort ein Wiederanlauf des Motors durchgeführt. In der folgenden Tabelle finden Sie eine Übersicht über den Parameter P1210 und die zugehörigen Funktionen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 83: Anzahl Der Wiederanlaufversuche Ändstat

    ÄndStat: Datentyp: U16 Einheit s Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 1000 Wählt den Betrag aus, um den die Wiederanlaufzeit für jeden Wiederanlauf des Umrichters erhöht wird, wenn automatischer Wiederanlauf P1210 aktiviert ist. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 84 OFF2 inactive active OFF1/OFF3 fmin (P1080) P1216 r0052.C Einstellungen: Motor Haltebremse gesperrt Motor Haltebremse freigegeben Hinweis: Das Ausgangsrelais öffnet am Punkt 1, wenn es mit P0731 aktiviert wird (Funktion des Digitalausgangs), und schließt am Punkt 2. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 85 Einheit % Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Definiert Höhe des Gleichstroms in [%] relativ zum Motornennstrom (P0305). Index: P1232[0] : 1. Antriebsdatensatz (DDS) P1232[1] : 2. Antriebsdatensatz (DDS) P1232[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 86 (Der eingespeiste Strom bewirkt auch ein stationäres Bremsmoment). Wenn das Gleichstrombremssignal aktiv wird, werden die Umrichterausgangsimpulse gesperrt und der Gleichstrom bleibt solange gesperrt, bis der Motor hinreichend entmagnetisiert wurde. Die Entmagnetisierungszeit wird automatisch anhand der Motordaten berechnet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 87 Vdc-Regler gesperrt Vdc-max Regler freigegeben Index: P1240[0] : 1. Antriebsdatensatz (DDS) P1240[1] : 2. Antriebsdatensatz (DDS) P1240[2] : 3. Antriebsdatensatz (DDS) Hinweis: Vdc max erhöht die Rücklaufzeiten automatisch, um die Zwischenkreisspannung (r0026) in Grenzen (P2172) zu halten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 88 P1253[2] : 3. Antriebsdatensatz (DDS) P1254 Autom. Erf. Vdc-Regler Ein-pegel Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Aktiviert/deaktiviert die automatische Erkennung der Einschaltstufen für den Vdc-max-Regler. Einstellungen: Gesperrt Freigegeben MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 89: Bypass Umschaltung

    Slip Flying start Mains Inverter Motor r1261 Bit 0 r1261 Bit 1 P1262 P1262 Hinweis: Das Fangen P1200 sollte in den Fällen aktiviert werden, bei denen beim Übergang von Bypass-Mode zu Umrichter-Mode der Motor noch dreht. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 90 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Index: P1266[0] : 1. Befehlsdatensatz (CDS) P1266[1] : 2. Befehlsdatensatz (CDS) P1266[2] : 3. Befehlsdatensatz (CDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 91 Slip limit − − − P1338[3] Resonance damping gain V/f − − − P1340[3] Imax controller prop. gain P1341[3] Imax controller integral time P1345[3] Imax controller prop. gain P1346[3] Imax controller integral time P1350[3] Voltage soft start MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 92: Konstante Spannungsanhebung

    V_Boost,100 = Motornennstrom (P0305) * Ständerwiderstand (P0350) * Konstante Spannungsanhebung (P1310). V_ConBoost,50 = V_ConBoost,100 / 2 Index: P1310[0] : 1. Antriebsdatensatz (DDS) P1310[1] : 2. Antriebsdatensatz (DDS) P1310[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 93 Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. Hinweis: Die Spannungsanhebung bei Beschleunigung kann zur Verbesserung der Reaktion auf kleine positive Sollwertänderungen beitragen. ≤ ⋅ ⋅ Boosts Imot Notiz: Die Spannungsanhebungen erhöhen die Motorerwärmung. Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 94: Spannungsanhebung Beim Anlauf

    P1312[1] : 2. Antriebsdatensatz (DDS) P1312[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. Notiz: Die Spannungsanhebungen erhöhen die Motorerwärmung. Boosts ≤ ⋅ ⋅ Imot Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 95: Endfrequenz Spannungsanhebung

    Mehrpunkt U/f-Kennlinie (P1300 = 3) besitzt 3 programmierbare Punkte. Die zwei nichtprogrammierbaren Punkte sind: - Konstante Spannungsanhebung P1310 bei 0 Hz - Nennspannung bei Nennfrequenz Die Spannungsanhebung beim Beschleunigen und beim Anlauf, definiert in P1311 und P1312, werden auch auf die Mehrpunkt U/f-Kennlinie angewendet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 96 Definiert die Startfrequenz in Prozent der Motornennfrequenz (P0310) der die FCC (Flux-Current-Control) aktiviert wird. Index: P1333[0] : 1. Antriebsdatensatz (DDS) P1333[1] : 2. Antriebsdatensatz (DDS) P1333[2] : 3. Antriebsdatensatz (DDS) Notiz: Ein zu niedriger Wert kann zu Instabilitäten führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 97 P1336[1] : 2. Antriebsdatensatz (DDS) P1336[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Schlupfkompensation (P1335) aktiv. r1337 CO: U/f Schlupffrequenz Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: CONTROL Max: Zeigt tatsächlich kompensierten Motorschlupf als [%] Abhängigkeit: Schlupfkompensation (P1335) aktiv. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 98 P1340 = 0 und P1341 > 0 : Frequenz-Regelung verbessertes Integral P1340 > 0 und P1341 > 0 : Frequenz-Regelung normale PI-regelung Siehe Parameter P1340 für weitere Information. Index: P1341[0] : 1. Antriebsdatensatz (DDS) P1341[1] : 2. Antriebsdatensatz (DDS) P1341[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 99 P1350 = 0: AUS (direkt auf Spannungsanhebung springen) Vorteil: Fluss wird schnell aufgebaut Nachteil: Motor kann sich bewegen P1350 = 1: EIN (stetiger Spannungsaufbau) Vorteil: Bewegung des Motors weniger wahrscheinlich Nachteil: Aufbau des Flusses dauert länger MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 100 P1820[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Wenn positive und negative Drehrichtung freigegeben sind, wird der Frequenzsollwert direkt verwendet. Wenn sowohl positive als auch negative Drehrichtung gesperrt sind, wird der Sollwert auf Null gesetzt. Details: Siehe P1000 (Frequenzsollwert auswählen) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 101 Datentyp: Float Einheit V Def: P-Gruppe: INVERTER Max: Zeigt die identifizierte Durchlass-Spannung der IGBTs an. r1926 Ident. Totzeit IGBT-Ansteuerung Stufe Min: Datentyp: Float Einheit us Def: P-Gruppe: INVERTER Max: Zeigt die identifizierte Totzeit der IGBT-Ansteuerung an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 102 Die Bezugsleistung entspricht einem Wert von 100% in der Normierung 4000H, wie sie z.B. bei den seriellen Schnittstellen verwendet wird. Index: r2004[0] : 1. Antriebsdatensatz (DDS) r2004[1] : 2. Antriebsdatensatz (DDS) r2004[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 103: Uss Normierung

    P2011[0] : Serielle Schnittstelle COM-Link P2011[1] : Serielle Schnittstelle BOP-Link Hinweis: Es ist möglich, über die serielle Leitung bis zu 30 weitere Umrichter (d. h. insgesamt 31 Umrichter) anzuschließen und sie mit dem USS-Protokoll für den seriellen Bus zu steuern. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 104 Statuswort und Hauptistwert sind. Mit P2012 >= 4, wird das Zusatzsteuerwort im 4. PZD-Wort übertragen (Voreinstellung). STW2 PZD1 PZD2 PZD3 PZD4 PZD5 PZD6 P2012 Main setpoint Control word Main actual value Status word Process data MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 105 P2013 = 3 P2013 = 4 P2013 = 127 Master → MM4 22BC 0000 0005 22BC 0000 0000 0005 22BC 0000 0005 0000 MM4 → Master 12BC 0000 0005 12BC 0000 0000 0005 12BC 0000 0005 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 106: Uss Telegramm Ausfallzeit

    : Empfangenes Wort 3 r2015[4] : Empfangenes Wort 4 r2015[5] : Empfangenes Wort 5 r2015[6] : Empfangenes Wort 6 r2015[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter werden zusätzlich als Bit-Parameter in r2032 und r2033 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 107 P2016[0] : Übertragenes Wort 0 P2016[1] : Übertragenes Wort 1 P2016[2] : Übertragenes Wort 2 P2016[3] : Übertragenes Wort 3 P2016[4] : Übertragenes Wort 4 P2016[5] : Übertragenes Wort 5 P2016[6] : Übertragenes Wort 6 P2016[7] : Übertragenes Wort 7 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 108 : Empfangenes Wort 3 r2018[4] : Empfangenes Wort 4 r2018[5] : Empfangenes Wort 5 r2018[6] : Empfangenes Wort 6 r2018[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter können als Bit-Parameter r2036 und r2037 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 109 : Serielle Schnittstelle BOP-Link r2027[2] USS Overrun-Fehler Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMM Max: Zeigt die Anzahl der USS-Telegramme mit Overrun-Fehler an. Index: r2027[0] : Serielle Schnittstelle COM-Link r2027[1] : Serielle Schnittstelle BOP-Link MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 110 AUS3: Schnellhalt Bit03 Impulsfreigabe Bit04 HLG Freigabe Bit05 HLG Start Bit06 Sollwert-Freigabe Bit07 Fehler-Quittierung Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 111 HLG Start Bit06 Sollwert-Freigabe Bit07 Fehler-Quittierung Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) Details: Siehe r2033 (Steuerwort 2 von der BOP-Schnittstelle) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 112: Telegramm Ausfallzeit Cb

    Konfiguriert eine Kommunikationsbaugruppe (CB). Index: P2041[0] : CB-Parameter 0 P2041[1] : CB-Parameter 1 P2041[2] : CB-Parameter 2 P2041[3] : CB-Parameter 3 P2041[4] : CB-Parameter 4 Details: Informationen zur Protokolldefinition und den erforderlichen Einstellungen bietet das Handbuch zur Kommunikationsbaugruppe. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 113 : Empfangenes Wort 3 r2050[4] : Empfangenes Wort 4 r2050[5] : Empfangenes Wort 5 r2050[6] : Empfangenes Wort 6 r2050[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter können als Bit-Parameter r2090 und r2091 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 114 : CB-Diagnose 0 r2054[1] : CB-Diagnose 1 r2054[2] : CB-Diagnose 2 r2054[3] : CB-Diagnose 3 r2054[4] : CB-Diagnose 4 r2054[5] : CB-Diagnose 5 r2054[6] : CB-Diagnose 6 Details: Siehe dazu das Handbuch zur entsprechenden Kommunikationsbaugruppe. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 115 Antriebsdatensatz (DDS) Bit0 Bit05 Antriebsdatensatz (DDS) Bit1 Bit08 PID-Regler freigegeben Bit09 DC-Bremse freigegeben Bit11 Statik Bit12 Drehmomentregelung Bit13 Externer Fehler 1 Bit15 Befehlsdatensatz (CDS) Bit1 Details: Informationen zur Protokolldefinition und den erforderlichen Einstellungen bietet das Handbuch zur Kommunikationsbaugruppe. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 116 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Index: P2103[0] : 1. Befehlsdatensatz (CDS) P2103[1] : 2. Befehlsdatensatz (CDS) P2103[2] : 3. Befehlsdatensatz (CDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 117 Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: ALARMS Aktiv: nach Best. QC. Nein Max: Zeigt die Nummer der Warnung (bis zu 4) seit dem letzten Rücksetzen an. Auf 0 setzen, um das Warnungsprotokoll zu löschen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 118 CI: Mon.speed setp | f_src | >= | f_set | P2151.C (0:0) Hyst. freq. f_hys 0.00 ... 10.00 [Hz] P2150.D (3.00) Index: P2150[0] : 1. Antriebsdatensatz (DDS) P2150[1] : 2. Antriebsdatensatz (DDS) P2150[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 119: Ci:drehzahlsollwert Für Meldung

    Wählt die Quelle für den Istwert der Drehzahl aus, die dem Schwellwert verglichen werden soll. Index: P2152[0] : 1. Befehlsdatensatz (CDS) P2152[1] : 2. Befehlsdatensatz (CDS) P2152[2] : 3. Befehlsdatensatz (CDS) Details: Siehe die Diagramme in P2150 (Hysteresefrequenz f,hys) und P2151 (Geschwindigkeitssollwert für Meldung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 120 Stellt die Verzögerungszeit vor dem Vergleich mit dem Frequenzschwellwert f_1 (P2155) ein. Index: P2156[0] : 1. Antriebsdatensatz (DDS) P2156[1] : 2. Antriebsdatensatz (DDS) P2156[2] : 3. Antriebsdatensatz (DDS) Details: Siehe das Diagramm in P2153 (Zeitkonstante Drehzahlfilter) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 121 Frequenzschwellwert f_3 für den Vergleich von Drehzahl oder Frequenz (siehe dazu das folgende Diagramm). Index: P2159[0] : 1. Antriebsdatensatz (DDS) P2159[1] : 2. Antriebsdatensatz (DDS) P2159[2] : 3. Antriebsdatensatz (DDS) Details: Siehe das Diagramm in P2157 (Frequenzschwellwert f_2). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 122 Max. frequency 0.00 ... 650.00 [Hz] P1082.D (50.00) f_act > f_max f_act Overspd. hyst.freq 0.00 ... 650.00 [Hz] P2162.D (20.00) Index: P2162[0] : 1. Antriebsdatensatz (DDS) P2162[1] : 2. Antriebsdatensatz (DDS) P2162[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 123 Verzögerungszeit zur Erkennung der zulässigen Abweichung von Drehzahl oder Frequenz vom Sollwert. Index: P2165[0] : 1. Antriebsdatensatz (DDS) P2165[1] : 2. Antriebsdatensatz (DDS) P2165[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Diagramm zu P2163 (Quelle der zulässigen Frequenzabweichung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 124 P2168[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Aktiv, wenn Haltebremse (P1215) nicht parametriert ist. Details: Siehe das Diagramm in P2167 (Abschaltfrequenz). r2169 CO: gefilterte Ist-Frequenz Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: ALARMS Max: Gefilterte Drehzahl (oder Frequenz) für Meldung. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 125 > P2172 dc_act r0053 Bit 8 P2173 Index: P2172[0] : 1. Antriebsdatensatz (DDS) P2172[1] : 2. Antriebsdatensatz (DDS) P2172[2] : 3. Antriebsdatensatz (DDS) Hinweis: Diese Spannung steuert die Bits 7 und 8 in Statuswort 3 (r0053). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 126 Einheit ms Def: P-Gruppe: ALARMS Aktiv: Sofort QC. Nein Max: 10000 Verzögerungszeit für die Erkennung, dass der Motor gekippt ist. Index: P2178[0] : 1. Antriebsdatensatz (DDS) P2178[1] : 2. Antriebsdatensatz (DDS) P2178[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 127: Stromschwelle Leerlauferkennung

    Wenn kein Motorsollwert eingegeben werden kann und die aktuelle Grenze (P2179) nicht überschritten ist, wird Alarm A0922 (keine Last angewendet) abgesetzt, wenn die Verzögerungszeit (P2180) verstrichen ist. Details: Siehe das Diagramm in P2179 (aktuelle Grenze für Leerlauf-Identifikation) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 128: Lastmomentüberwachung

    Ausfallüberwachung deaktiviert Warnung:Drehmoment/Drehzahl tief Warnung:Drehmoment/Drehzahl hoch Warnung:Drehmoment/Drehzahl außerhalb der Toleranz Fehler: Drehmoment/Drehzahl tief Fehler: Drehmoment/Drehzahl hoch Fehler: Drehmoment/Drehzahl außerhalb der Toleranz Index: P2181[0] : 1. Befehlsdatensatz (CDS) P2181[1] : 2. Befehlsdatensatz (CDS) P2181[2] : 3. Befehlsdatensatz (CDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 129 Gibt die Frequenz f_2 an, bei der das aktuelle Lastdrehmoment mit dem oberen Drehmomentschwellwert M_o2 und dem untereren Drehmomentschwellwert M_u2 verglichen wird. Index: P2183[0] : 1. Antriebsdatensatz (DDS) P2183[1] : 2. Antriebsdatensatz (DDS) P2183[2] : 3. Antriebsdatensatz (DDS) Details: Siehe auch P2182 (Lastmomentüberwachung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 130 Gibt den Drehmomentschwellwert M_o3 an, der bei der Frequenz f_3 mit dem Lastdrehmoment verglichen wird. Index: P2189[0] : 1. Antriebsdatensatz (DDS) P2189[1] : 2. Antriebsdatensatz (DDS) P2189[2] : 3. Antriebsdatensatz (DDS) Details: Siehe auch P2182 (Lastmomentüberwachung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 131 Ist-Freq. r0021 >= Sollw. Bit05 Ist-Freq. r0021 <= P2167 (f_off) Bit06 Ist-Freq. r0021 >= P1082 (f_max) Bit07 Ist-Freq. r0021 Sollw. Bit08 Ist-Strom r0068 >= P2170 Bit09 Ungef. Ist-Vdc < P2172 Bit10 Ungef. Ist-Vdc > P2172 Bit11 Leerlauf MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 132 Die tiefste und die höchste Motorfrequenz (P1080 und P1082) sowie die ausblendbaren Frequenzen (P1091 bis P1094) sind an dem Umrichterausgang nach wie vor aktiv. Das Aktivieren von ausblendbaren Frequenzen bei PID-Regelung kann allerdings zu Instabilitäten führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 133 Einheit % Def: 10.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Definiert den PID-Festsollwert 2 Index: P2202[0] : 1. Antriebsdatensatz (DDS) P2202[1] : 2. Antriebsdatensatz (DDS) P2202[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 134 Einheit % Def: 70.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Definiert den PID-Festsollwert 8 Index: P2208[0] : 1. Antriebsdatensatz (DDS) P2208[1] : 2. Antriebsdatensatz (DDS) P2208[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 135 Einheit % Def: 130.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Definiert den PID-Festsollwert 14 Index: P2214[0] : 1. Antriebsdatensatz (DDS) P2214[1] : 2. Antriebsdatensatz (DDS) P2214[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 136 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Index: P2220[0] : 1. Befehlsdatensatz (CDS) P2220[1] : 2. Befehlsdatensatz (CDS) P2220[2] : 3. Befehlsdatensatz (CDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 137 P2225 PID-Festsollwert-Modus - Bit 4 Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: Direktwahl oder Direktwahl + EIN-Bit 4 für PID-Festsollwert. Einstellungen: Festfrequenz binärkodiert Festfrequenz binär + EIN-Befehl MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 138 Sperrt das Reversieren, wenn das Motorpotentiometer (über P1000) entweder als Hauptsollwert oder als Zusatzsollwert gewählt wurde. Einstellungen: Reversieren zulässig Reversieren gesperrt Hinweis: Bei der Einstellung 0 ist eine Änderung der Motordrehrichtung mit Hilfe des Motorpotentiometersollwertes zulässig (Erhöhen/Verringern der Frequenz entweder über die Digitaleingänge oder den Auf/Ab-Tasten des Motorpotentiometers). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 139 P2240[2] : 3. Antriebsdatensatz (DDS) Hinweis: 100 % = 4000 Hex r2250 CO: Aktueller Sollwert PID-MOP Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Zeigt den aktuellen Sollwert des Motorpotentiometers als Prozentwert. Hinweis: 100 % = 4000 Hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 140 P2256 PID Zus.sollwert Verstärkung Stufe Min: 0.00 ÄndStat: Datentyp: Float Einheit - Def: 100.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 100.00 Verstärkungsfaktor für den PID-Zusatzsollwert. Dieser Verstärkungsfaktor skaliert den Zusatzsollwert, das zum PID-Hauptsollwert addiert wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 141: Hochlaufzeit Für Pid-Sollwert

    PID-Sollwertrampe nur aktiv bei PID-Sollwertänderungen. P1121 (Rücklaufzeit) und P1135 (AUS3 Rücklaufzeit) definieren die Rampenzeiten, die nach AUS1 bzw. AUS2 verwendet werden. Notiz: Das Einstellen einer zu kurzen Rücklaufzeit kann wegen Überspannung (F0002) / Überstrom (F0001) zum Abschalten des Umrichters führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 142 Stellt die Obergrenze für den Wert des PID-Istwertignals (in %) ein. Hinweis: 100 % = 4000 Hex Notiz: Wenn das PID aktiviert ist (P2200 = 1) und das Signal diesen Wert übersteigt, schaltet der Umrichter mit F0222 aus. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 143 Zeigt die PID-Reglerabweichung zwischen Sollwert- und Istwertsignal in % an. Hinweis: 100 % = 4000 Hex P2274 PID Differenzierzeitkonstante Stufe Min: 0.000 ÄndStat: Datentyp: Float Einheit s Def: 0.000 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 60.000 Stellt die PID-Differenzierzeitkonstante ein. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 144: Pid Proportionalverstärkung

    Einheit % Def: 0.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Stellt die Untergrenze für die PID-Reglerausgang ein (in %). Abhängigkeit: Ein negativer Wert ermöglicht die bipolare Arbeitsweise des PID-Reglers. Hinweis: 100 % = 4000 Hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 145: Auswahl Staging

    QC. Nein Max: Mit diesem Parameter wird die Auswahl externer Motoren bei freigegebenem Motor Staging eingestellt. Einstellungen: Normal Halt Sequentieller Halt Index: P2370[0] : 1. Antriebsdatensatz (DDS) P2370[1] : 2. Antriebsdatensatz (DDS) P2370[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 146 Gleichzeitig muss beim Umrichter ein Rampenrücklauf auf die Mindestfrequenz durchgeführt werden, um die Regelgröße so konstant wie möglich zu halten. Aus diesem Grund muss während Zuschaltung die PID- Regelung zeitweilig ausgesetzt werden (siehe P2378 und folgendes Diagramm). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 147: Staging-Verzögerung

    QC. Nein Max: Die Regelungsabweichung muß mindestens die in diesem Parameter eingestellte Zeit anliegen, bevor ein zusätzlicher Motor zugeschaltet wird. Index: P2374[0] : 1. Antriebsdatensatz (DDS) P2374[1] : 2. Antriebsdatensatz (DDS) P2374[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 148: Destaging-Verzögerung

    Zuschaltungsereignis unmittelbar auf dieses erstes Zuschaltereignis folgt. Index: P2377[0] : 1. Antriebsdatensatz (DDS) P2377[1] : 2. Antriebsdatensatz (DDS) P2377[2] : 3. Antriebsdatensatz (DDS) Hinweis: Der Wert dieses Parameters muss immer größer als die Zuschaltungshysterese P2373 sein. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 149 Dies wird in den folgenden Diagrammen veranschaulicht. Staging: P1082 2378 1082 ⋅ P1121 ∆ P2373 P2374 r2379 Bit2 Bit1 Bit0 Condition for staging: æ 2378 ö ç ç − ⋅ 1121 ≥ P1082 è ∆ ≥ P2373 > P2374 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 150 Parameter auf Null eingestellt wird. Alle anderen Einstellungen werden ignoriert. Beispiel: P2380 = 0.1 ==> 6 min P2380 = 1.0 ==> 60 min = 1 h Index: P2380[0] : Motor 1 Betriebsstunden P2380[1] : Motor 2 Betriebsstunden P2380[2] : Motor 3 Betriebsstunden MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 151 Der Energiesparbetrieb ist eine Zusatzfunktion zur Erweiterung der PID-Funktionen. Im Energiesparbetrieb wird der Motor abgeschaltet, sofern der Umrichter am unteren Sollwert läuft. Beachten Sie, dass diese Funktion unabhängig von der Zuschaltfunktion ist, obwohl sie zusammen mit der Zuschaltfunktion verwendet werden kann. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 152 P2800 auf 1 gesetzt). 2. Mit dem Parameter P2801 bzw. P2802 wird jeder freie Funktionsbaustein einzeln freigegeben (P2801[x] > 0 bzw. P2802[x] > 0). Einstellungen: Gesperrt Enable Abhängigkeit: Alle aktiven Funktionsbausteine werden alle 132 ms berechnet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 153: P2801[17] Aktivierung Ffb

    P2801[13] : D-FF 2 aktivieren P2801[14] : RS-FF 1 aktivieren P2801[15] : RS-FF 2 aktivieren P2801[16] : RS-FF 3 aktivieren Abhängigkeit: P2800 muss auf 1 gesetzt werden, um Funktionsbausteine zu aktivieren. Alle aktiven Funktionsbausteine werden alle 132 ms berechnet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 154: P2802[14] Aktivierung Ffb

    Mit P2810[0] und P2810[1] werden die Eingänge des AND 1-Elements definiert. Den Ausgang bildet P2811. P2800 P2801[0] P2810 & Index0 Index0 r2811 Index1 Index1 Index: P2810[0] : Binector-Eingang 0 (BI 0) P2810[1] : Binector-Eingang 1 (BI 1) Abhängigkeit: P2801[0] enthält den aktiven Wert des AND-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 155 BO: OR 1 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Ausgang des OR 1-Elements. Zeigt die OR-Logik der in P2816[0], P2816[1] definierten Bits an. Abhängigkeit: P2801[3] enthält den aktiven Wert des OR-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 156 Mit P2824[0] und P2824[1] werden die Eingänge des XOR 2-Elements definiert. Den Ausgang bildet P2825. Index: P2824[0] : Binector-Eingang 0 (BI 0) P2824[1] : Binector-Eingang 1 (BI 1) Abhängigkeit: P2801[7] enthält den aktiven Wert des XOR-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 157 P2801[11] enthält den aktiven Wert des NOT-Elements. r2833 BO: NOT 3 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Ausgang des NOT 3-Elements. Zeigt die NOT-Logik des in P2832 definierten Bits an. Abhängigkeit: P2801[11] enthält den aktiven Wert des NOT-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 158 Mit P2837[0], P2837[1], P2837[2], P2837[3] werden die Eingänge des D-Speichergliedes 2 definiert. Die Ausgänge bilden P2838, P2839. Index: P2837[0] : Binector-Eingang: Set P2837[1] : Binector-Eingang: D input P2837[2] : Binector-Eingang: Store pulse P2837[3] : Binector-Eingang: Reset Abhängigkeit: P2801[13] enthält den aktiven Wert des D-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 159 BO: Q RS-FF 2 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den Ausgang des RS-Speichergliedes 2 an. Die Eingänge werden mit P2843[0], P2843[1] definiert. Abhängigkeit: P2801[15] enthält den aktiven Wert des RS-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 160 BO: NOT-Q RS-FF 3 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den NOT-Ausgang des RS-Speichergliedes 3 an. Die Eingänge werden mit P2846[0], P2846[1] definiert. Abhängigkeit: P2801[16] enthält den aktiven Wert des RS-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 161 P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: 6000.0 Definiert die Verzögerung des Timers 1. P2849, P2850, P2851 sind die Eingänge des Timers. Die Ausgänge bilden P2852, P2853. Abhängigkeit: P2802[0] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 162 Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den NOT-Ausgang des Timers 2 an. P2854, P2855, P2856 sind die Eingänge des Timers. Die Ausgänge bilden P2857, P2858. Abhängigkeit: P2802[1] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 163 QC. Nein Max: Wählt den Mode des Timers 4 aus. P2864, P2865, P2866 sind die Eingänge des Timers. Die Ausgänge bilden P2867, P2868. Einstellungen: Einschaltverzögerung Ausschaltverzögerung Ein-/Ausschaltverzögerung Pulsgenerator Abhängigkeit: P2802[3] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 164 P2871[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[5] enthält den aktiven Wert des Addierers. r2872 CO: ADD 2 Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Addierers 2. Abhängigkeit: P2802[5] enthält den aktiven Wert des Addierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 165 P2877[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[8] enthält den aktiven Wert des Multiplizierers. r2878 CO: MUL 1 Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Multiplizierers 1. Abhängigkeit: P2802[8] enthält den aktiven Wert des Multiplizierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 166 P2883[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[11] ist der aktive Wert des Dividierers. r2884 CO: DIV 2 Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Dividierers 2. Abhängigkeit: P2802[11] ist der aktive Wert des Dividierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 167 Connector Setting in % P2889 P2890 Range : -200% ... 200% P2890 CO: Festsollwert 2 in [%] Stufe Min: -200.00 ÄndStat: Datentyp: Float Einheit % Def: 0.00 P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: 200.00 Feste Prozenteinstellung 2. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 168 Schnellinbetriebnahme mit dieser Einstellung beendet wird, kann Zeit gespart werden (beispielsweise dann, wenn nur Motortypenschilddaten geändert wurden). Berechnet eine Vielzahl von Motorparametern. Hierbei werden ältere Werte überschrieben. Hierzu gehören P0344 (Motorgewicht), P0350 (Entmagnetisierungszeit), P2000 (Bezugsfrequenz) und P2002 (Bezugsstrom). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 169: Funktionspläne

    Ausgabe 03/02 Funktionspläne Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 170 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 171 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 172 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 173 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 174 Funktionspläne Ausgabe 03/02 CO/BO: BOP CtrlWd CO/BO: BOP CtrlWd CO/BO: BOP CtrlWd MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 175 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 176 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 177 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 178 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 179 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 180 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 181 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 182 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 183 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 184 Funktionspläne Ausgabe 03/02 1 x ∗ 1 x ∗ 1 x ∗ 1 x ∗ MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 185 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 186 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 187 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 188 Funktionspläne Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 189 Ausgabe 03/02 Funktionspläne MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 191: Alarme Und Warnungen

    1. Dreht sich der Lüfter, wenn der Umrichter in Übertemperatur hoch. Betrieb ist? 2. Pulsfrequenz auf Werkseinstellung? Gegebenenfalls zurücksetzen. 3. Liegt die Umgebungstemperatur innerhalb der zulässigen Grenzen? r0949 = 1: Gleichrichter-Übertemperatur r0949 = 2: Zulässige Umgebungstemperatur r0949 = 3: Übertemperatur Elektronik-Box MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 192 Umgebungstemperatur ist zu hoch hoch. 2. Pulsfrequenz auf Werkseinstellung? Gegebenenfallszurücksetzen. 3. Liegt die Umgebungstemperatur innerhalb der zulässigen Grenzen? F0035 Wiederanlauffehler nach n OFF2 Wiederanlauf Versuchen siehe P1211 nach n F0040 OFF2 Fehler bei automatischer Kalibrierung MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 193 2. Gegebenenfalls Antrieb wechseln fehlgeschlagen. F0052 Lesefehler bei den Leistungs- Antrieb wechseln OFF2 Power stack- daten oder ungültige Fehler Leistungsteildaten. F0053 Fehler bei E/A EEPROM- 1. Daten überprüfen OFF2 E/A EEPROM- Lesevorgang oder ungültige 2. E/A-Baugruppe austauschen Fehler Daten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 194 Ausfall BIST- Funktionen werden nicht korrekt ausgeführt. 1 Selbsttest für Teile des Tests Leistungsteils 2. Ersetzen Sie den Antrieb fehlgeschlagen Selbsttest für Teile der Regelungsbaugruppe fehlgeschlagen Einige Funktionstests sind fehlgeschlagen 16 Ausfall des internen RAM bei Einschalt-Test MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 195 P2183 (Lastmomentüberw. F1f2) P2184 (Lastmomentüberw. F1f3) P2185 (obere Dremomentschwelle 1) P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3) P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentüberwachung) 4. Gegebenenfalls Antriebsstrang schmieren. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 196: Alarmmeldungen

    Stimmt das Motorgewicht (P0344)? Über P0626, P0627, P0628 kann die zulässige Übertemperatur geändert werden, falls der Motor kein Siemens Standard-Motor ist. Wenn P0601 = 2, überprüfen Sie bitte: Ist die in r0035 angezeigte Temperatur plausibel? Ist ein KTY84 Temperaturfühler eingestzt? (andere werden nicht unterstützt).
  • Seite 197 CB-Warnung 9 spezifisch A0709 CB-(Kommunikationsbaugruppe)- Siehe CB-Benutzerhandbuch CB-Warnung 10 spezifisch A0710 Verlust der Kommunikation mit Überprüfen Sie die CB-Hardware CB-Kommunika- der CB tionsfehler (Kommunikationsbaugruppe) A0711 CB (Kommunikationsbaugruppe) Überprüfen Sie die CB-Parameter CB-Konfigura- meldet einen tionsfehler Konfigurationsfehler. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 198 Ausgang identisch. Index 1: Parametereinstellungen für Eingang identisch. Index 2: Parametereinstellungen für Ausgang entsprechen nicht DAC-Typ. A0922 Am Umrichter liegt keine Last an. Keine Last am Einige Funktionen könnten daher Umrichter anders ablaufen als unter normalen Lastbedingungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 199 P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3) P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentübnerwachung) 4. Gegebenenfalls Antriebsstrang schmieren. A0936 PID Autotuning (P2350) ist PID Autouning angewählt oder läuft gerade. aktiv MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
  • Seite 200 Alarme und Warnungen Ausgabe 03/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...

  • Seite 201: Vorschläge Und/Oder Korrekturen

    Vorschläge Korrekturen Siemens AG Für Druckschrift/Handbuch: Automation & Drives MICROMASTER 430 Group Parameterliste SD VM 4 Postfach 3269 D-91050 Erlangen Anwender-Dokumentation Vorschläoge für technische Dokumentation_ Name: Bestellnummer: 6SE6400-5BB00-0AP0 Ausgabe: 03/02 Firma/Serviceabteilung Sollten Sie beim Lesen dieser Unterlage auf Druckfehler gestoßen sein, bitten wir...

  • Seite 204: Siemens Aktiengesellschaft

    Siemens AG Automation and Drives Group (A&D) Standard Drives (SD) Division Postfach 3269, D-91050 Erlangen © Siemens AG, 2001 Bundesrepublik Deutschland Änderungen vorbehalten Siemens Aktiengesellschaft Bestellnummer.: 6SE6400-5AF00-0AP0...

Inhaltsverzeichnis
