1. Überblick

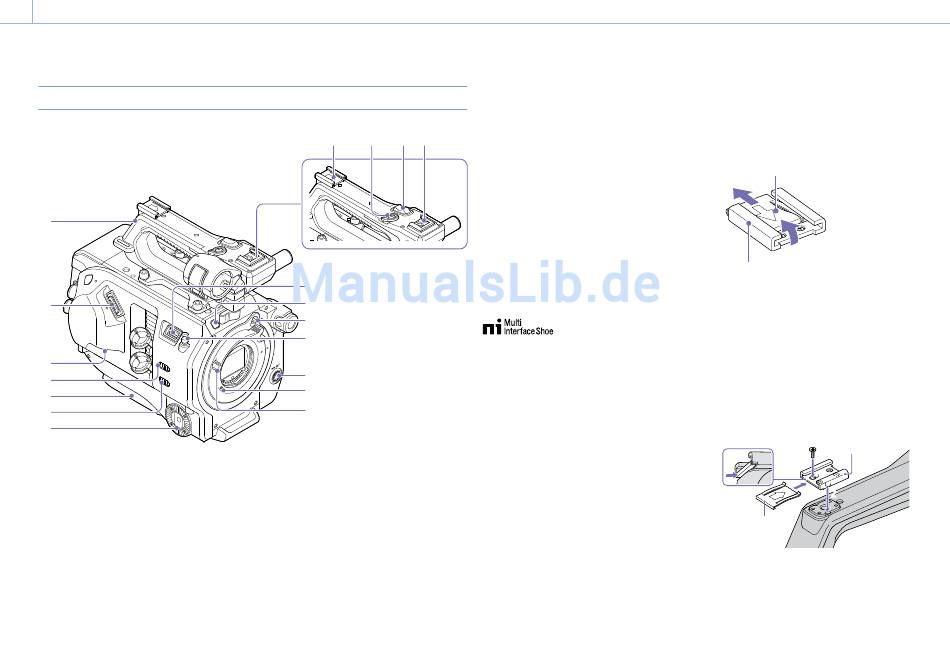

Lage und Funktion der Teile

Linke Seite, Vorderseite und Griff

1
2
3
4
5
6
7
1.
Griff (Seite 5)
2.
Sucheranschluss (Seite 15)
3.
Buchse REMOTE (Seite 18)
4.
Schalter INPUT1 (LINE/MIC/MIC+48V)
(Seite 35)
5.
Schulterpolster (Seite 19)
6.
Schalter INPUT2 (LINE/MIC/MIC+48V)
(Seite 35)
7.
Griffbefestigung (Seite 18)
15 16 17 18
8
9
10
11
12
13
14
8.
Anschluss für USB-WLAN-Modul (Seite 43)
9.
Aufnahmeanzeige (Seite 77)
Blinkt wenn die verbleibende Speicherkapazität
auf dem Aufzeichnungsmedium oder die Batterie
zur Neige gehen.
10.
Arretierung des Objektivfeststellrings
(Seite 18)
11.
Maßbandaufhängung
Die Maßbandaufhängung befindet sich auf
derselben Ebene wie der Bildsensor. Verwenden
Sie diese Aufhängung als Referenzpunkt, um die
Entfernung zwischen dem Camcorder und dem
Motiv genau zu messen. Am Haken kann das
Ende eines Maßbands befestigt werden, um die
Entfernung zum Motiv zu messen.
12.
Taste WB SET (Weißwerteinstellung)
(Seite 34)
13.
Objektivfeststellstift (Seite 18)
14.
Objektivfeststellring (Seite 18)
15.
Zubehörschuh (Seite 4)
16.
Aufnahmetaste START/STOP am Griff
Die Aufnahmetaste kann nicht gedrückt werden,
wenn der Feststellhebel in Feststellposition ist.
17.
Zoomhebel am Griff (Seite 57)
18.
Multifunktionaler Anschlussschuh
Nähere Hinweise zu dem Zubehör, das an den
multifunktionalen Zubehörschuh angeschlossen
werden kann, erhalten Sie beim zuständigen
Handelsvertreter.
Anbringen des Zubehörschuhs
1
Heben Sie die Zubehörschuhfeder vorne an,
und ziehen Sie sie entgegengesetzt der
eingravierten Pfeilrichtung heraus.
Zubehörschuhfeder
1
Zubehörschuh
2
Setzen Sie den Zubehörschuh auf die
Halterung für den Zubehörschuh, richten Sie
die Noppen am Schuh an den Aussparungen
an der Halterung aus, und ziehen Sie die vier
Schrauben fest.
3
Führen Sie die Zubehörschuhfeder in Richtung
des Pfeils so in den Schuh ein, dass das
umgebogene Ende den Rand des
Zubehörschuhs umschließt.
Zubehörschuh
3
2 2
Zubehör-
schuhfeder
