„4-CH INPUT MODE"
Falls Ihr Steuergerät über zwei Stereo-Cinchausgänge verfügt (Front
und Rear), sollten Sie die DIP-Schaltereinstellung gemäss der Abb. 2 wählen.
Dadurch wird auch die Benutzung der Fading-Möglichkeit am Steuergerät
zwischen Front- und Rear- Kanälen gewährleistet. Der Subwooferpegel ent-
steht durch die interne Summierung der Front- und Rearkanälen in der elek-
tronischen Frequenzweiche. Der effektive Subwooferpegel bleibt daher beim
Fading zwischen vorne und hinten unverändert!
N.B.
Die Hochpassfilter der beiden Front- und Rear Satellitenkanäle, sowie das
Tiefpassfilter des Subwooferverstärkers liegen immer im Signalweg und kön-
nen nicht abgeschaltet oder umgangen werden.
FRONT INPUTS REAR INPUTS
REAR
FRONT
LEFT RIGHT LEFT RIGHT
(2-CH INPUT)
FREQ. LEVEL FREQ. INPUT MODE
LEVEL
125 125 2-CH
50Hz 250Hz 50Hz 250Hz 4-CH
Front
Eingänge
Cinch
L R
L R
22
Seite 22

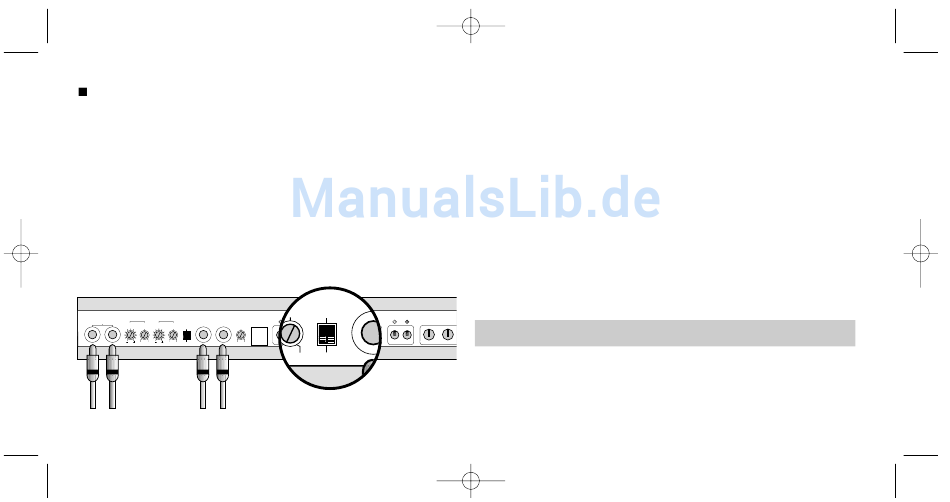

Abb. 2
FREQ. INPUT MODE
125 2-CH
SUB LEVEL CONTROL
REAR SPEAKERS FRONT SPEAKERS SUBWOOFER
INPUT
R L R L
SUB FREQ.
80
40Hz 120Hz
Hz 250 Hz 4-CH
Mikro-Schalter
Rear
unten für „4-CH"
Eingänge
Eingangs-Betrieb
Cinch

2.3 Einbauort

Der Verstärker muss gut plaziert, und im Interesse der passiven Sicherheit sta-
bil befestigt werden. Prüfen Sie, ob die gewählte Montagefläche eben und
stabil genug zur sicheren Befestigung des schweren Verstärkers ist.
Als Montageort eignet sich z.B. ein Platz im Kofferraum oder unter dem Fah-
rer- oder Beifahrersitz, bzw jeder andere Ort, der eine saubere Installation
ermöglicht.
Stellen Sie eine ausreichende Belüftung respektive Kühlung der End-
stufe sicher (mindestens 5 cm Freiraum oberhalb und auf den Seiten der Alu-
Kühlkörper Rippen). Vermeiden Sie Montageorte mit "unbekanntem Hinter-
grund". Es könnten sich ein Benzintank, hydraulische Bremsleitungen, Kabel
etc. dahinter verbergen! Achten Sie auch auf einen trocken, gegen mecha-
nische Einwirkungen geschützten Installationsort, der auch nach der End-
montage noch für die Bedienung und Einstellung (Trennfrequenz- und Ein-
gangsempfindlichkeits Regelung) des Verstärkers gut zugänglich ist.
GND +12V
2.4 Betriebsarten & Lautsprecheranschlüsse
Die EA490-200 ist eine Vollkonzept-Endstufe, d.h. mit einer einzigen End-
stufe kann ein vollständiges 5-Kanal System mit zwei unabhängigen Ste-
reo-Satelliten-Paaren (mit min. 2 Ohm Impedanz) für vorn und hinten und ei-
nem getrennten Subwoofer (mit 2-4 Ohm Impedanz) angesteuert werden.
