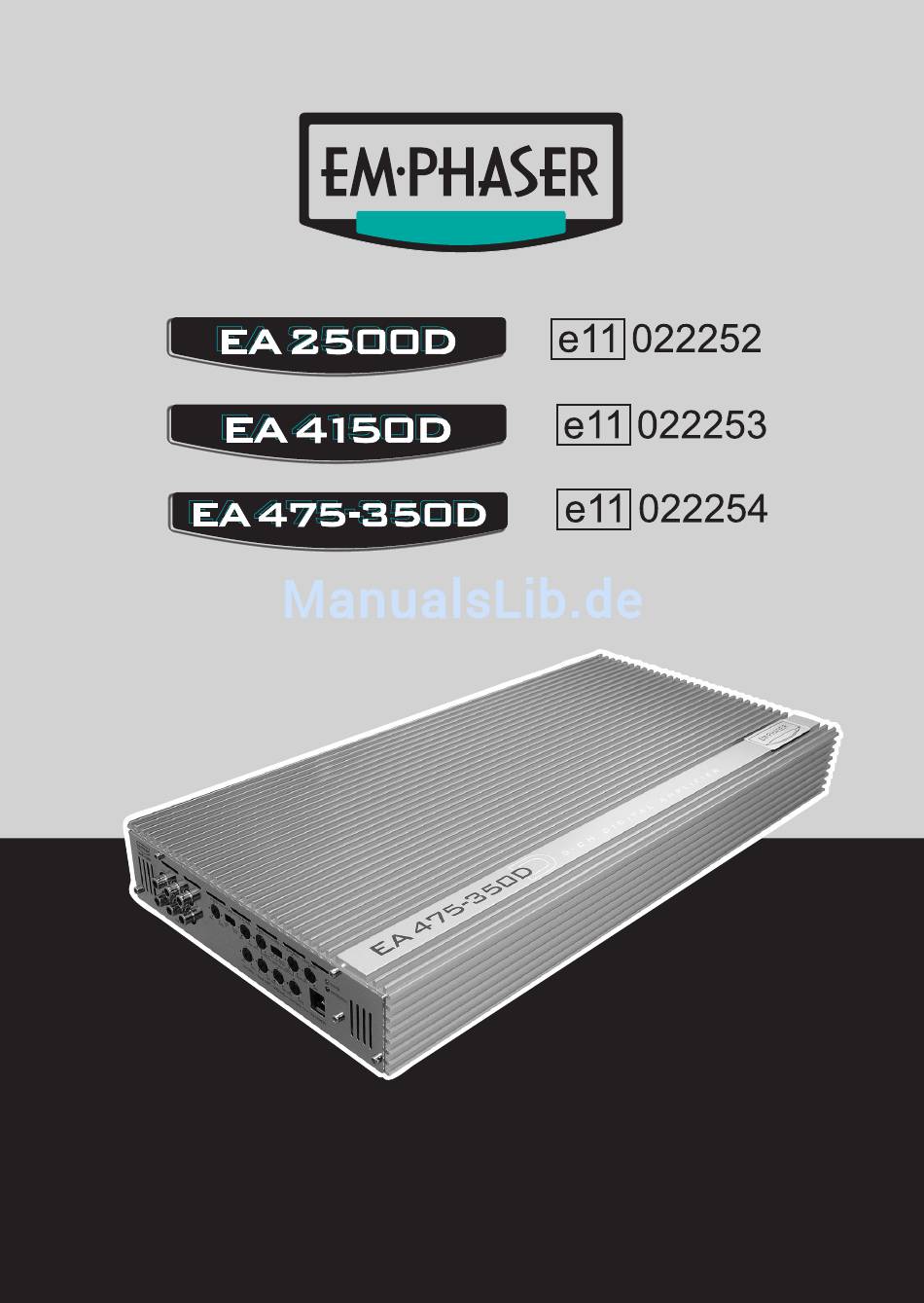

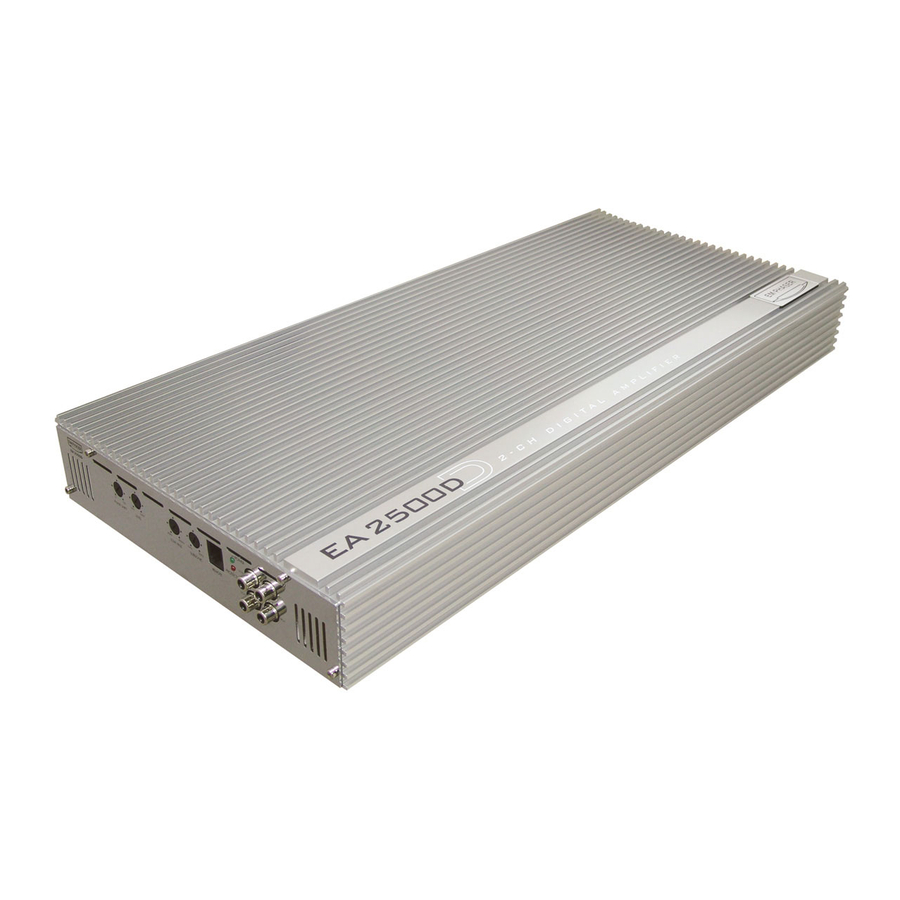

- Seite 1 2-, 4- & 5-CHANNEL DIGITAL AMPLIFIERS INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
CONTENTS DESIGN FEATURES CONNECTIONS & CONTROLS FRONT PANEL CONNECTION & CONTROLS REAR PANEL CONNECTIONS & CONTROLS INSTALLATION PLANNING PLAN OF ATTACK MOUNTING LOCATION INFO ABOUT WIRE CROSS SECTIONS AND CABLE QUALITY MAIN POWER CABLE CROSS SECTION RCA INTERCONNECTS LOUDSPEAKER CABLES MINIMAL SPEAKER IMPEDANCES AMPLIFIER MOUNTING CABLE ROUTING... - Seite 3 INHALT TECHNISCHER AUFBAU / MERKMALE ANSCHLÜSSE & BEDIENUNGSELEMENTE 18-21 EINGÄNGE & FUNKTIONEN AM FRONT PANEL 18-19 EINGÄNGE & FUNKTIONEN AM REAR PANEL 20-21 PLANUNG DER INSTALLATION MONTAGEORT INFO’S ZU DEN KABELQUERSCHNITTEN & QUALITÄT STROMKABEL QUERSCHNITT CINCHKABEL LAUTSPERCHER KABEL MINIMALE LASTIMPEDANZ DER LAUTSPRECHER MONTAGE DES VERSTÄRKERS VERKABELUNG / ELEKTRISCHER ANSCHLUSS VERLEGEN VON CINCH- UND REMOTE KABELN...
-
Seite 4: Important Notice
Congratulations! And thank you for choosing this EMPHASER car audio amplifier! You now own a product of uncom- promising engineering, true craftsmanship and unprecedented functionality. To maximize the perfor- mance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of this EMPHASER amplifier unit. -
Seite 5: Design Features
1. DESIGN FEATURES ■ DIGITAL CAR AUDIO AMPLIFIER for a cross-over controlled amplification of satellite speaker systems, kickwoofers and subwoofer systems ■ REMOTE LOWPASS LEVEL CONTROL to set the subwoofer volume level from the driver’s seat ■ REGULATED MOSFET POWER SUPPLY to sustain very high output power into low impan- dance loads ■... -
Seite 6: Connections & Controls
2. CONNECTIONS & CONTROLS FRONT PANEL CONNECTIONS & CONTROLS 1a/1b RCA INPUTS 1/2-CH Low-level stereo RCA signal input for connection of channels 1 & 2 to head-unit 2a/2b RCA INPUTS 3/4-CH Low-level stereo RCA signal input for connection of channels 3 & 4 to head-unit 3a/3b RCA INPUTS 5/6-CH Low-level stereo RCA signal input for connection of channels 5 &... - Seite 7 REMOTE LOW PASS LEVEL INPUT Telephone jack port for connection with the dash-mounted low-pass level remote unit 1a/1b 2a/2b POWER LINE INPUT EA 2500D 40Hz 400Hz 10Hz 50Hz PROTECTION PHASE SHIFT LOW PASS...
- Seite 8 2. CONNECTIONS & CONTROLS REAR PANEL CONNECTIONS & CONTROLS FUSES Two ATC Maxi fuses for protection of the amplifier electronics against overload or wrong operation / manipulation REMOTE INPUT TERMINAL Terminal to connect the amplifier to the automatic (remote) turn-on / turn-off lead of the head unit POWER INPUT TERMINAL „+ 12 V“...
-
Seite 9: Rear Panel Connections & Controls
REAR PANEL CONNECTIONS & CONTROLS 1a/1b 2a/2b POWER LINE INPUT EA 2500D 40Hz 400Hz 10Hz 50Hz PROTECTION PHASE SHIFT LOW PASS SUBSONIC REMOTE LEVEL LINE OUT EA2500D MONO +12V FUSE MONO SPEAKER OUTPUT POWER INPUT EA4150D MONO 5CH + +12V... -
Seite 10: Installation Planning
3. INSTALLATION PLANNING PLAN OF ATTACK Before you proceed to install this EMPHASER amplifier, it is recommended to map out the complete audio system and the respective wiring required. Consider all additional electrical requirements and accessories, such as power cables, interconnect cables etc., but also a safe mounting, sufficient venti- lation and accessability of the fuses and the side panel controls. -
Seite 11: Info About Wire Cross Sections And Cable Quality
4. INFO ABOUT WIRE CROSS SECTIONS AND CABLE QUALITY MAIN POWER CABLE CROSS SECTION EMPHASER recommends a minimum power cable cross-section (5m total length) of 35mm for the main and the ground power supply cables. These recommendations guarantee trouble-free operation of your amplifier, giving you full power out- put. -
Seite 12: Amplifier Mounting
5. AMPLIFIER MOUNTING Attention! For your own safety, disconnect the positive battery terminal (+12V) or remove the main fuse in the positive power cable near the car battery, before you start any wiring work! Once the location where the amplifier will be mounted is defined, use the unit as a template for the marking of the mounting holes with pencil or felt-tip marker. -
Seite 13: Main Power Cable Routing
MAIN POWER CABLE ROUTING Run the positive main power cable („+12 V“) directly from the positive terminal of the car battery to the amplifier. For protection of your car audio system against electrical fire hazards, resulting from a short-circuit of the main power cable to chassis ground an ANL fuse holder must be inserted within the first 30cm of the positive main power cable. -
Seite 14: Selecting A Crossover Frequency Point For Kickbass Speakers
7. ADJUSTMENT OF THE CONTROL FUNCTIONS Rear Satellite Speaker System („HP” enabled, 3/4-CH) HP Cross-Over Frequency 13 cm 2-way Coaxial or Component System 100 - 120Hz 16 cm 2-way Coaxial or Component System 100 - 120Hz 6x9” or 7x10” Triaxial Speaker System 100 - 120Hz SELECTING A CROSSOVER FREQUENCY POINT FOR KICKBASS SPEAKERS For a front door installed 16cm kickbass system - consisting of one up to four 16cm kickbass speaker... -
Seite 15: Adjustment Of The Input Gain Controls
ADJUSTMENT OF THE INPUT GAIN CONTROLS To reach a maximum in dynamic response from each individual head-unit/amplifier/speaker combi- nation, it is important to set the respective input sensitivity controls („GAIN“) of all channel pairs cor- rectly. Before you start, you MUST set all tone controls (Bass, Mid, Treble, Loudness etc.) and the fader on the head unit to their neutral or center positions. - Seite 16 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieser EMPHASER Endstufe entschieden haben. Sie besit- zen nun ein hochwertiges Produkt, das mit einem kompromisslosen technischen Aufbau überzeugt. Dieser Car Audio Verstärker setzt Masstäbe bezüglich Leistungsabgabe, Klangqualität und Bedienungsfreundlichkeit. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.
-
Seite 17: Technischer Aufbau / Merkmale
1. TECHNISCHER AUFBAU / MERKMALE ■ DIGITALER CAR AUDIO VERSTÄRKER zur Realisierung eines einbaufreundlichen klangstar- ken und sehr leistungsfähigen Car Audio Systems ■ SUBWOOFERPEGELREGELUNG über frei montierbare externe Kabelfernbedienung. Das kom- pakte Bedienteil ermöglicht die bequeme Fernbedienung der Lautstärke des Subwoofers, bzw. der jeweiligen Kanäle im Tiefpass-Betrieb ■... -
Seite 18: Anschlüsse & Bedienungselemente
2. ANSCHLÜSSE & BEDIENUNGSELEMENTE EINGÄNGE & FUNKTIONEN AM FRONT PANEL 1a/1b CINCH INPUTS 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes 2a/2b CINCH INPUTS 3/4-CH Cinch Eingangsbuchsen 3/4-CH für den Anschluss der Cinch Ausgänge des Steuergerätes 3a/3b CINCH INPUTS 5/6-CH inch Eingangsbuchsen 5/6-CH für den Anschluss der Cinch Ausgänge des Steuergerätes REGLER HOCHPASS TRENNFREQUENZ 1/2-CH... - Seite 19 Telefonbuchsen Eingang, zum Anschluss der Verbindungskabels der Fernbedienungseinheit LINE-OUT CINCHBUCHE FÜR LOOP-THROUGH Cinch Ausgangsbuchse zum Duchschlaufen des Einganssignales an weitere Endstufen, wenn nur ein Line-Out Signal mehrere Endstufen treiben soll 1a/1b 2a/2b POWER LINE INPUT EA 2500D 40Hz 400Hz 10Hz 50Hz PROTECTION PHASE SHIFT LOW PASS...
- Seite 20 2. ANSCHLÜSSE & BEDIENUNGSELEMENTE EINGÄNGE & FUNKTIONEN AM REAR PANEL FUSES Maxi-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung und Fehlmanipulation. Verwenden Sie für diese Endstufe nur Maxi-Sicherungen mit korrektem Wert! „REM“ INPUT TERMINAL Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-Remote Ausgang des Steuergerätes + 12V“...
-
Seite 21: Eingänge & Funktionen Am Rear Panel
EINGÄNGE & FUNKTIONEN AM REAR PANEL +12V BRIDGE FUSE SPEAKER OUTPUT POWER INPUT EA2500D MONO +12V FUSE MONO SPEAKER OUTPUT POWER INPUT EA4150D MONO 5CH + +12V FUSE 5CH - MONO SPEAKER OUTPUT POWER INPUT EA475-350D... -
Seite 22: Planung Der Installation
3. PLANUNG DER INSTALLATION Bevor Sie mit der Montage dieses Verstärkers beginnen, erstellen Sie am Besten eine kurze Anschluss- und Installationsskizze. Zu berücksichtigen gilt es dabei hauptsächlich die Kabelverläufe und den Installationsort des Car-Amps. Bedenken Sie bitte alle für den Anschluss dieser Endstufe benötigten Zubehör und Peripherie Teile, wie z.B. -
Seite 23: Info's Zu Den Kabelquerschnitten & Qualität
4. INFO’S ZU DEN KABELQUERSCHNITTEN & QUALITÄT STROMKABEL QUERSCHNITT EMPHASER empfiehlt einen minimalen Kabelquerschnitt (bei einer Länge von 5m) von 35mm für das +12V und das Massekabel. Diese Vorschläge garantieren eine problemlose Funktion dieses Verstärkers, sowie die volle Leistungsabgabe ohne übermässige Erwärmung. Bei zu gering gewähltem Batteriekabelquerschnitt kann es zu einer starken Erhitzung des oder der Verstärker kommen, oder es kann Thermosicherung ansprechen. -
Seite 24: Montage Des Verstärkers
5. MONTAGE DES VERSTÄRKERS ACHTUNG! Entfernen Sie zu Ihrer eigenen Sicherheit erst das Pluskabel vom Pluspol der Batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Pluskabel der Stromkreis wieder geschlossen. -
Seite 25: Verkabelung / Elektrischer Anschluss
6. VERKABELUNG / ELEKTRISCHER ANSCHLUSS VERLEGEN VON CINCH- UND REMOTE KABELN Verlegen Sie das oder die Cinchkabel, das Fernbedienungskabel für die Pegel-Regelung von den Kanälen die den Subwoofer treiben und das Remote-Kabel vom Steuergerät zur Endstufe. Diese Kabel sollten unbedingt räumlich getrennt von der Stromzuführung des Verstärkers eingezogen werden. -
Seite 26: Einstellungen An Der Frequenzweiche
7. EINSTELLUNGEN AN DER FREQUENZWEICHE WAHL DES „OPERATING MODES“ DER FREQUENZWEICHE In Abhängigkeit der angeschlossenen Lautsprechersysteme müssen Sie nun für die jeweiligen Kanalpaare die Arbeitsweise der integrierten elektronischen Frequenzweiche definieren, bzw. den OPERATION MODE Schiebeschalter für das oder die Kanalpaare in die gewünschte Stellung bringen. Jedes Kanalpaar ermöglicht die Wahl von Hochpass, Tiefpass oder Bandpass Betrieb der nachfol- genden Verstärkerkanäle. -
Seite 27: Lowpass Einstellung Für Den Subwoofer
7. EINSTELLUNGEN AN DER FREQUENZWEICHE LOWPASS EINSTELLUNG FÜR DEN SUBWOOFER Stellen Sie den OPERATION MODE Schiebeschalter auf LP oder BP. Drehen Sie nun den die Subsonic Hochpasstrennfrequenz auf 10Hz Linksanschlag, damit es zu keiner Beeinflussung der nun folgenden Einstellung der Tiefpass Trennfrequenz kommt. Die zu wählende Trennfrequenz des Tiefpasses (LP) bei Betrieb eines Subwoofers sollte für besten Klang im Bereich zwischen 50 bis 90 Hz liegen. -
Seite 28: Einstellung Des Phase Shifts
7. EINSTELLUNGEN AN DER FREQUENZWEICHE EINSTELLUNG DES PHASE SHIFTS Die Phase-Shift Funktion kommt jeweils nur auf dem Kanalpaar zum Einsatz, welches den Subwoofer antreibt. Für die genaue Einstellung des Phase-Shifts benötigen Sie eine zweite Person, die Ihnen hilft den Regler zu verstellen, währendem der klangliche Effekt beim Verstellen des Phase-Shift Reglers auf dem Fahrersitz in „Real-Time“... -
Seite 29: Technical Specifications
8. TECHNICAL SPECIFICATIONS EA2500D EA4150D EA475-350D Rated Power Output (RMS) At 4 Ohms load / 13.8V (THD<=0.1%) All channels driven simultaneously 460Wx2 130Wx4 70Wx4&385Wx1 Rated Power Output (RMS) At 2 Ohms load / 13.8V (THD<=0.1%) All channels driven simultaneously 700Wx2 200Wx4 115Wx4&625Wx1 Rated Power Output (RMS) -
Seite 30: Emphaser Limited Warranty
9. EMPHASER LIMITED WARRANTY Dear customer Please read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. -
Seite 32: Warranty Card
10. WARRANTY CARD / GARANTIEKARTE Model name: ❏ ❏ ❏ POWER AMPLIFIER EA2500D EA4150D EA475-350D Serial Number: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Dealer’s address & stamp Installation Approval ❏ ❏ Installed by Self-installed authorized dealer by customer...
