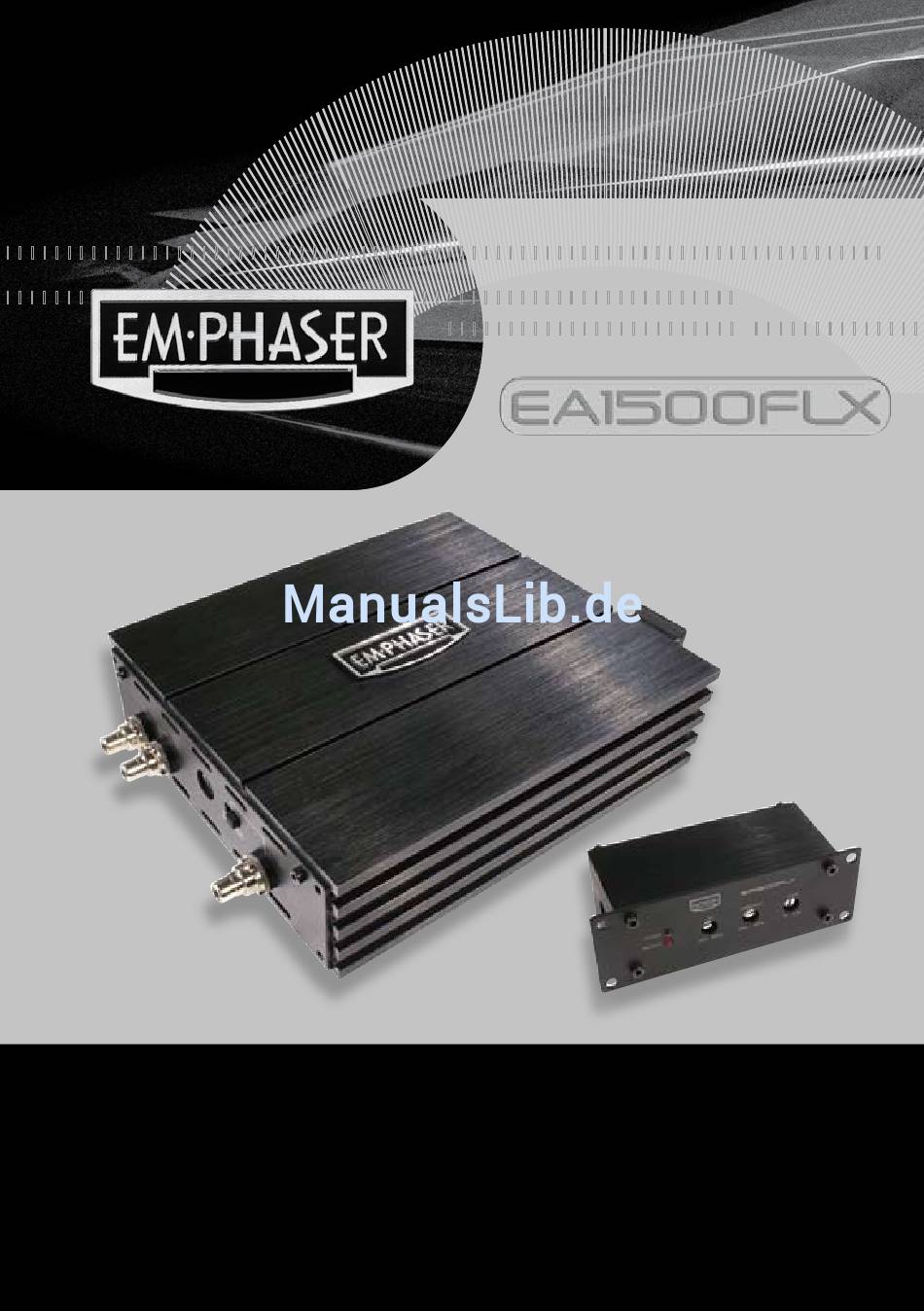

- Seite 1 CUSTOM INSTALL POWER AMPLIFIER InstallatIon & operatIng Manual eInbau- & bedIenungsanleItung...
-
Seite 2: Inhaltsverzeichnis
Contents Page desIgn Features ConneCtIons & Controls FRONT PANEL CONNECTIONS REAR PANEL CONNECTIONS REMOTE CONTROL PANEL SPEAKER IMPEDANCES & WIRE INFO aMplIFIer MountIng WIre routIng MAIN POWER WIRES RCA & REMOTE WIRES LOUDSPEAKER WIRES CONNECTION SCHEMATIC MASTER/SLAVE CONNECTION SCHEMATIC CrossoVer adJustMents LOWPASS CROSSOVER FREQUENCY ADJUSTMENT SUBSONIC HIGHPASS CROSSOVER ADJUSTMENT INPUT LEVEL ADJUSTMENT... - Seite 3 InHalt Seite teCHnIsCHer auFbau/MerKMale ansCHlÜsse & bedIenungseleMente 16-17 2.1. EINGÄNGE AM FRONT PANEL 16-17 EINGÄNGE AM REAR PANEL 16-17 FUNKTIONEN AM REMOTE CONTROL PANEL 16-17 LAUTSPRECHER-IMPEDANZ & KABELINFO Montage des VerstÄrKers VerKabelung/eleKtrIsCHer ansCHluss HAUPT-STROMKABEL CINCH- & REMOTE KABEL LAUTSPRECHERKABEL ANSCHLUSS-SCHEMA MASTER/SLAVE ANSCHLUSS-SCHEMA eInstellung der FreQuenZWeICHe TIEFPASS TRENNFREQUENZ EINSTELLUNG...
-
Seite 4: Important Notice

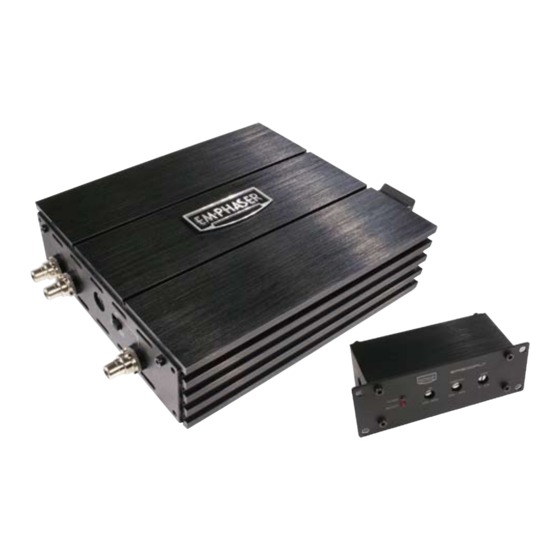

Congratulations! And thank you for choosing this EMPHASER EA1500FLX class-D mono amplifier! To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of the EMPHASER amplifier. -
Seite 5: Design Features
■ Integrated eleCtronIC CrossoVer: The internal crossover section features fully variable subsonic and lowpass filters with crossover slope rates of 24 dB/octave. ■ Master – slaVe ConFIguratIon: Two EA1500FLX can be connected together, to obtain a high output power twin-amp configuration, actually doubling the output of one EA1500FLX. -
Seite 6: Connections & Controls
Switch to select the operation mode of amplifier. The default setting is MASTER 4 rCa ConneCtIon port For Master/slaVe operatIon RCA input/output to branch two EA1500FLX amplifiers in master/slave operation mode 2.2 REAR PANEL CONNECTIONS 5 detaCHable poWer Input terMInal 25 mm²... - Seite 7 Front panel ea1500FlX rear panel ea1500FlX reMote Control panel ea1500FlX...
-
Seite 8: Speaker Impedances & Wire Info
➡ 2 ohms mono 2 x EA1500FLX in Master/Slave configuration: 4 ohms mono Note: EMPHASER laboratory recommends a minimum main power cable cross-section (5m total length) of minimum 25mm² and 35 mm², when the amp is intended to be operated at full output power for prolonged periods of time. -
Seite 9: Wire Routing
4. WIre routIng 4.1 MAIN POWER WIRES Run the positive main power cable („+12 V“) directly from the positive terminal of the car battery to the amplifier’s detachable power terminal. For protection of your car audio system against electrical fire hazards, resulting from a short-circuit of the main power cable to chassis ground a main fuse holder must be inserted within the first 30 cm of the positive main power cable. -
Seite 10: Connection Schematic
4.4 CONNECTION SCHEMATIC REMOTE TURN ON DIN 6 PIN CABLE REMOTE TURN ON GROUND Main Battery... -
Seite 11: Master/Slave Connection Schematic
4.5 MASTER/SLAVE CONNECTION SCHEMATIC Connect the master/slave ports of both amps with on RCA cable. Select one amp as master and switch the second amp to slave. DRAWING2 REMOTE TURN ON DIN 6 PIN CABLE REMOTE TURN ON GROUND Main Battery... -
Seite 12: Crossover Adjustments
5. CrossoVer adJustMents 5.1 LOWPASS CROSSOVER FREQUENCY ADJUSTMENT Note: Before you attempt to adjust the lowpass crossover frequency, you must set the subsonic highpass filter to its lowest position (10 Hz). The LOWPASS cut-off frequency setting depends on some variables. As a rule of thumb, settings in a range between 60 to 90 Hz will render best sonic results. -
Seite 13: Technical Specifications
6. teCHnICal speCIFICatIons ea1500FlX CustoM Install Mono aMplIFIer 300W x 1 @ 4 ohms (< 1.0% THD / 14.4V) 500W x 1 @ 2 ohms (< 1.0% THD / 14.4V) 1000W x 1 @ 4 ohms in master/slave mode (< 1.0% THD / 14.4V) Full MOS-FET class-D amplification circuitry Variable subsonic highpass filter: 10 –... - Seite 14 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieses EA1500FLX Verstärkers von EMPHASER ent- schieden haben. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.
-
Seite 15: Technischer Aufbau/Merkmale
■ IntegrIerte eleKtronIsCHe FreQuenZWeICHe: In diesem Verstärker sind ein Tiefpass- und ein Subsonic-Filter mit einer Flankensteilheit von 24 dB/Okt. integriert. ■ Master – slaVe betrIeb: Zwei EA1500FLX Verstärker können mit einem Cinchkabel zu einer Master-Slave Einheit zusammengeschlossen werden. Dadurch sind hohe Ausgangsleistungen von über 1 kW an 4 Ohm möglich. -
Seite 16: Anschlüsse & Bedienungselemente
Amp. Wenn die Endstufe als Einzelverstärker verwendet wird, muss dieser Schiebeschalter auf Master stehen CInCH-buCHse Master/slaVe Ausgangsbuchse/Eingangsbuchse, zum Verbinden von zwei EA1500FLX, die im Master/ Slave Betrieb konfiguriert und betrieben werden sollen 2.2 EINGÄNGE AM REAR PANEL steCKbares poWer Input terMInal 25mm²... - Seite 17 Front panel ea1500FlX rear panel ea1500FlX reMote Control panel ea1500FlX...
-
Seite 18: Lautsprecher-Impedanz & Kabelinfo
EMPHASER empfiehlt einen minimalen Kabelquerschnitt (bei einer Länge von 5 m) von mindestens 25 mm² für das +12V und das Massekabel. Falls die Endstufe an sehr niederohmigen Lasten oder gar zwei EA1500FLX im Master/Slave Betrieb arbeiten müssen, sollte die Verwendung von 50 mm² Haupt- und Masse Stromkabeln selbstverständlich sein. -
Seite 19: Montage Des Verstärkers
3. Montage des VerstÄrKers aCHtung! entfernen sie zu Ihrer eigenen sicherheit erst das Massekabel vom Minuspol der batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach abschluss aller Installationsarbeiten wird über das Massekabel der stromkreis wieder geschlossen. -
Seite 20: Verkabelung/Elektrischer Anschluss
4. VerKabelung/eleKtrIsCHer ansCHluss 4.1 HAUPT-STROMKABEL Verlegen Sie das Pluskabel direkt von der Batterie zum Anschluss des steckbaren Terminals (+12 V) des Verstärkers. Innerhalb der ersten 30 cm nach dem Pluspolklemmenabgriff muss eine Hauptsicherung angebracht werden (Absicherung des Pluskabels gegen Kurzschluss auf Fahrzeug-Masse und dadurch resultierendem Kabelbrand!) Verwenden Sie eine dem Stromkabelquerschnitt entsprechende Haupt-Sicherung, mindestens aber eine mit 60 A Wert. -
Seite 21: Anschluss-Schema
4.4 GENERELLES ANSCHLUSS-SCHEMA REMOTE TURN ON DIN 6 PIN CABLE REMOTE TURN ON GROUND Main Battery... -
Seite 22: Master/Slave Anschluss-Schema
4.5 MASTER/SLAVE ANSCHLUSS-SCHEMA DRAWING2 REMOTE TURN ON DIN 6 PIN CABLE REMOTE TURN ON GROUND Main Battery... -
Seite 23: Einstellungen An Der Frequenzweiche
Klangregler, sowie auch der Fader/Balance in die Mittel (Neutral) Position gebracht werden. Die Loudnessfunktion ist auch zu deaktivieren. Drehen Sie den Input GAIN Regler an der EA1500FLX im Gegenuhrzeigersinn auf die Minimumposition. Zuerst wird immer der Pegelabgleich des Kanalpaares am Verstärker vorgenommen, welches das Subwoofersystem antreibt! Stellen Sie den Lautstärkeregler Ihres Steuergerätes auf ca. -
Seite 24: Technische Spezifikationen
6. teCHnIsCHe speZIFIKatIonen ea1500FlX CustoM Install Mono VerstÄrKer 300W x 1 @ 4 Ohm (< 1.0% THD / 14.4V) 500W x 1 @ 2 Ohm (< 1.0% THD / 14.4V) 1000W x 1 @ 4 Ohm Master/Slave Betrieb (< 1.0% THD / 14.4V) Full-MOS-FET Class-D Verstärker... - Seite 25 16.5...
-
Seite 26: Emphaser Limited Warranty
7. eMpHaser lIMIted WarrantY Dear customer Please read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. -
Seite 27: Warranty Card
8. WarrantY Card/garantIeKarte e9 -10R-02.6186 Model name: E9-10R-02.6186 CustoM Install poWer aMplIFIer ea1500FlX Date of purchase: Serial number: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Installation approval Dealer’s address & stamp ❏ ❏... - Seite 28 Emphaser Inc., Wyoming, Michigan, U.S.A.
