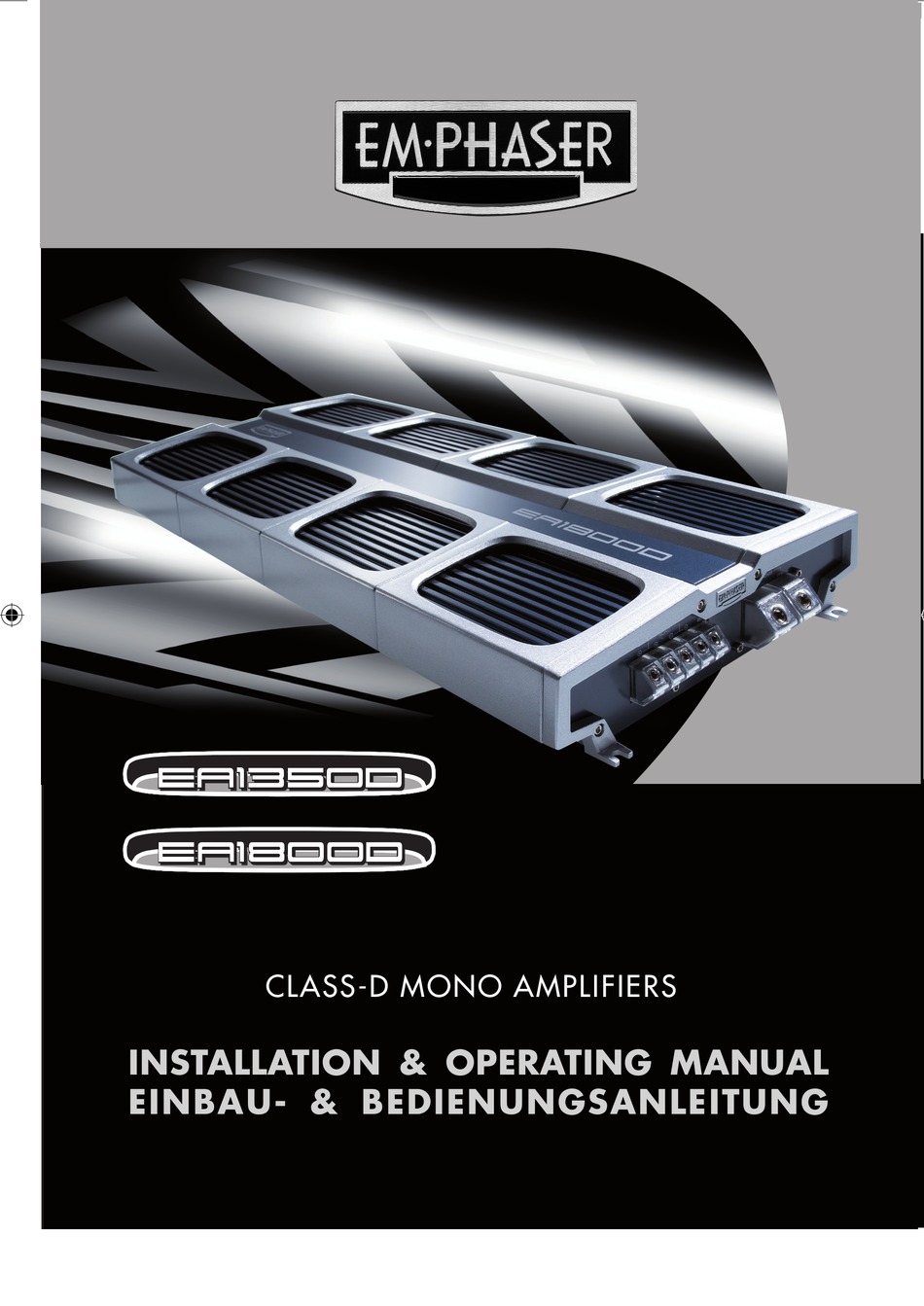

- Seite 1 EA1350D EA1350D EA1 1 3 0D D EA1800D EA1800D EA1 1 800D D CLASS-D MONO AMPLIFIERS InstallatIon & operatIng Manual eInbau- & bedIenungsanleItung EA1350-1800D Manual (EDF).indd 1 28.02.2006 12:03:36 Uhr...
-
Seite 2: Inhaltsverzeichnis
Contents Page desIgn Features ConneCtIons & Controls Front panel ConneCtIons & Controls rear panel ConneCtIons speaKer IMpedanCe & poWer WIre InFo aMplIFIer MountIng WIre routIng MaIn poWer WIres rCa & reMote WIres loudspeaKer WIres Master/slaVe ConneCtIon sCHeMatIC general ConneCtIon sCHeMatIC CrossoVer adJustMents loWpass CrossoVer FreQuenCY adJustMent subsonIC HIgHpass CrossoVer adJustMent... - Seite 3 InHalt Seite teCHnIsCHer auFbau / MerKMale ansCHlÜsse & bedIenungseleMente 18-20 2.1. eIngÄnge & FunKtIonen aM Front panel 18-19 eIngÄnge aM rear panel lautspreCHer-IMpedanZ & poWerKabel InFo Montage des VerstÄrKers VerKabelung / eleKtrIsCHer ansCHluss Haupt-stroMKabel CInCH- & reMote Kabel lautspreCHerKabel Master/slaVe ansCHluss-sCHeMa generelles ansCHluss-sCHeMa eInstellung der FreQuenZWeICHe tIeFpass trennFreQuenZ eInstellung...
-
Seite 4: Important Notice
Congratulations! And thank you for choosing this EMPHASER EA1350D/EA1800D digital mono amplifier! To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of this EMPHASER amplifier. -
Seite 5: Design Features
■ VarIable pHase-sHIFt: This amplifier features a variable phase-shift control option, that allows to adjust the output signal from 0 to 180°. ■ Master – slaVe ConFIguratIon: Two EA1350D/EA1800D can be connected together, to obtain an ultra high output power twin-amp configuration. -
Seite 6: Connections & Controls
Phase control potentiometer for the relative phase adjustment of the subwoofer(s) connected to the amplifier output terminals rCa For Master/slaVe operatIon RCA output to connect another class-D amplifier EA1350D/EA1800D sWItCH For Master/slaVe operatIon Telephone jack input socket for connection with the dash-mounted low-pass level remote unit reMote loW pass leVel port... - Seite 7 2 3 4 3 5 6 7 8 9 bl rear panel ea1800d 2 3 4 3 5 6 7 8 9 bl EA1350-1800D Manual (EDF).indd 7 28.02.2006 12:03:39 Uhr...
-
Seite 9: Speaker Impedance & Power Wire Info
EA1350D/EA1800D ➡ 1 ohms mono 2 x EA1350D/EA1800D in Master/Slave configuration 2 ohms mono ➡ Note: EMPHASER laboratories recommend a minimum main power cable cross-section (5m total length) of minimum 35mm² better 50 mm², when the amp is intended to be operated at full output power for prolonged periods of time. -
Seite 10: Wire Routing
4. WIre routIng 4.1 MAIN POWER WIRES Run the positive main power cable („+12 V“) directly from the positive terminal of the car battery to the amplifier. For protection of your car audio system against electrical fire hazards, resulting from a short-circuit of the main power cable to chassis ground a main fuse holder must be inserted within the first 30 cm of the positive main power cable. -
Seite 12: General Connection Schematic
4.5 GENERAL CONNECTION SCHEMATIC EA1350-1800D Manual (EDF).indd 12 28.02.2006 12:03:45 Uhr... -
Seite 13: Crossover Adjustments
Now turn all input gain controls of the installed amplifiers anti-clockwise to their minimum positions and start with the EA1350D/EA1800D, that drives the subwoofer system! The low pass level remote control – if installed in your system configuration - should be set at a low position, so there is enough headroom to turn up the bass volume later on. -
Seite 14: Phase-Shift Adjustment
5.4 PHASE-SHIFT ADJuSTMENT The phase shift function of the EA1350D/EA1800D can not be deactivated, as it is permanently in the signal chain. The phase-shift control enables you to match the acoustical phase relations of subwoofer and the speaker system playing in the front doors. The target is, that both speaker systems, normally separated by aprox. - Seite 15 EA1350-1800D Manual (EDF).indd 15 28.02.2006 12:03:46 Uhr...
- Seite 16 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum kauf dieses EA1350D/EA1800D Verst�rkers von EMPHASER EA1350D/EA1800D Verst�rkers von EMPHASER Verst�rkers von EMPHASER entschieden haben. Damit Sie die Wiedergabequalit�t und die Leistungsf�higkeit Ihres Verst�rkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verst�rkers vertraut zu machen.
-
Seite 17: Technischer Aufbau/Merkmale
■ IntegrIerter pHase-sHIFt: Dieser Verst�rker verfügt über einen elektronischen Phase-Shift, der es ermöglicht die Phase des Ausgangssignals von 0 bis 180° einzustellen. ■ Master – slaVe betrIeb: Zwei EA1350D/EA1800D Verst�rker können mit einem Cinchkabel zu einer Master-Slave Einheit zusammengeschlossen werden. -
Seite 18: Anschlüsse & Bedienungselemente
Regelpoti zum Einstellen der Phase des Ausgangs-Signals CInCH-buCHse Master/slaVe Ausgangsbuchse/Eingangsbuchse, zum Verbinden von zwei EA1350D/EA1800D, die im Master/Slave Betrieb konfiguriert und betrieben werden sollen sCHalter FÜr Master / slaVe betrIeb Schiebeschalter für die Festelegung der Arbeitsweise der Endstufe, als Master- oder als Slave Amp. - Seite 19 2 3 4 3 5 6 7 8 9 bl rear panel ea1800d 2 3 4 3 5 6 7 8 9 bl EA1350-1800D Manual (EDF).indd 19 28.02.2006 12:03:48 Uhr...
-
Seite 21: Lautsprecher-Impedanz & Powerkabel Info
2.3 LAuTSPRECHER IMPEDANZ �� POWERkABEL INFO Die W�rmekapazit�t der kühlrippen dieser Endstufe wurde bei dieser Verst�rker-Serie für niederohmige Lasten ausgelegt. Die minimale Abschlussimpedanz der EA1350D/EA1800D steht unten und darf nicht unterschritten werden! Beachten Sie nachfolgende Empfehlungen: EA1350D/EA1800D ➡ 1 Ohm mono... -
Seite 22: Verkabelung/Elektrischer Anschluss
4. VerKabelung/eleKtrIsCHer ansCHluss Halten Sie den Verst�rker an den gewünschten Ort und markieren Sie mit einem geeigneten Filzstift die Bohrposition der Befestigungslöcher. Mit der gebotenen Vorsicht bohren Sie nun die angezeichneten Löcher mit einem 2,5 oder 3 mm Bohrer. aCHtung: Die Endstufe darf niemals direkt auf die Fahrzeugmasse des kfz’s geschraubt werden! Verwenden Sie die beigelegten Gummi-Isolatoren um die Endstufe(n) von der Fahrzeugmasse isoliert zu montieren. -
Seite 24: Generelles Anschluss-Schema
4.5 GENERELLES ANSCHLuSS-SCHEMA EA1350-1800D Manual (EDF).indd 24 28.02.2006 12:03:53 Uhr... -
Seite 25: Einstellung Der Frequenzweiche
Fader/Balance in die Mittel (Neutral) Position gebracht werden. Die Loudnessfunktion ist auch zu deaktivieren. Drehen Sie den Input GAIN Regler an der EA1350D/EA1800D im Gegenuhrzeigersinn auf die Minimumposition. Zuerst wird immer der Pegelabgleich des kanalpaares am Verst�rker vorgenom- men, welches das Subwoofersystem antreibt! Stellen Sie den Lautst�rkeregler Ihres Steuerger�tes auf ca. -
Seite 26: Einstellung Vom Phase-Shift
Wenn zwei oder mehrere EA1350D/EA1800D Endstufen in einem Systemkonzept zum Einsatz kommen – diese aber NICHT im Master-Slave Betrieb verwendet werden – müssen die Phase-Shift Regler von ALLEN EA1350D/EA1800D’s entweder auf links oder rechtsanschlag stehen. Ansonsten ergibt sich durch einen Phasenversatz eventuell eine Auslöschung der Basssignale!!!! EA1350-1800D Manual (EDF).indd 26... -
Seite 27: Technical Specifications
6. teCHnIsCHe speZIFIKatIonen ea1350d Class-d Mono VerstÄrKer 520W x 1 @ 4 Ohm (< 1.0% THD / 14.4V) 850W x 1 @ 2 Ohm (< 1.0% THD / 14.4V) 1200W x 1 @ 1 Ohm (< 1.0% THD / 14.4V) 1 Ohm stabil Full-MOS-FET Class-D Verst�rker... - Seite 28 6. teCHnIsCHe speZIFIKatIonen ea1800d Class-d Mono VerstÄrKer 870W x 1 @ 4 Ohm (< 1.0% THD / 14.4V) 1600W x 1 @ 2 Ohm (< 1.0% THD / 14.4V) 2200W x 1 @ 1 Ohm (< 1.0% THD / 14.4V) 1 Ohm stabil Full-MOS-FET Class-D Verst�rker Master / Slave Betrieb möglich...
- Seite 29 EA1350-1800D Manual (EDF).indd 29 28.02.2006 12:03:54 Uhr...
-
Seite 30: Limited Warranty
7. lIMIted WarrantY Dear customer Please read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. -
Seite 31: Warranty Card
8. WarrantY Card/garantIeKarte Model name: ❏ ❏ Class-d Mono aMplIFIers ea1350d ea1800d Date of purchase: Serial number: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address �� stamp Installation approval ❏ ❏ Installed by... - Seite 32 EA1350D EA1350D EA1 1 3 0D D EA1800D EA1800D EA1 1 800D D Emphaser Inc., Wyoming, Michigan, U.S.A. EA1350-1800D Manual (EDF).indd 32 02.03.2006 19:36:11 Uhr...
