Inhaltszusammenfassung für EM Phaser EA2350

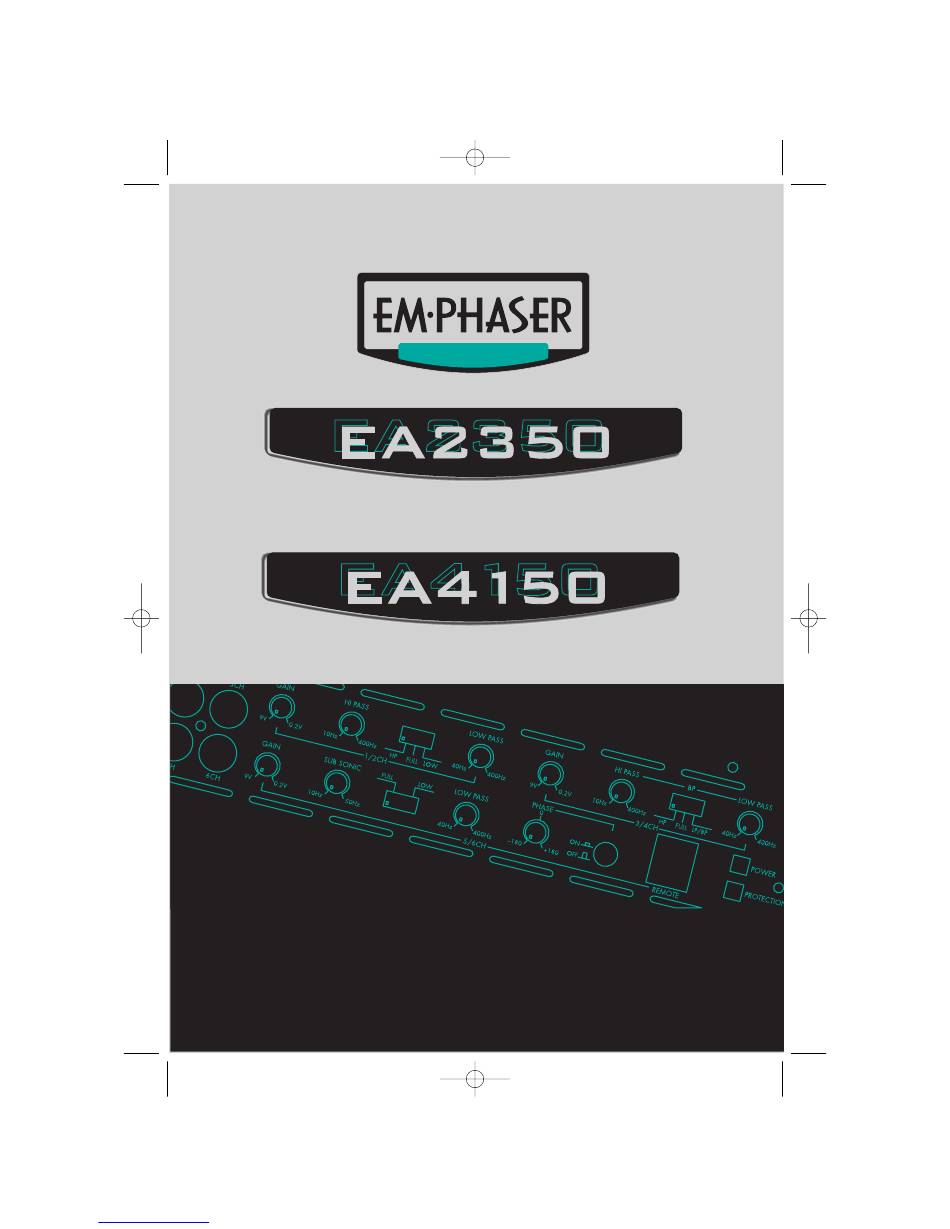

- Seite 1 EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 1 2 - C H A N N E L P O W E R A M P L I F I E R 4 - C H A N N E L P O W E R A M P L I F I E R INSTALLATION &...
-
Seite 2: Inhaltsverzeichnis
EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 2 CONTENTS DESIGN FEATURES ...........5 CONNECTIONS &... - Seite 3 EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 3 INHALT TECHNISCHER AUFBAU / MERKMALE ........20 ANSCHLÜSSE &...
-
Seite 4: Important Notice
EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 4 Congratulations! And thank you for choosing this EMPHASER car audio amplifier! You now own a product of uncom- promising engineering philosophy, meticulous craftsmanship and unprecedented functionality. To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of this EMPHASER amplifier unit. -
Seite 5: Design Features
EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 5 1. DESIGN FEATURES ■ CAR AUDIO AMPLIFIER: This EMPHASER amplifier allows the cross-over controlled amplifica- tion of satellite speaker systems, kickwoofer or subwoofer systems ■ DASH-MOUNT REMOTE LOWPASS LEVEL CONTROL: This amplifier comes complete with a compact remote "Lowpass-Level"... -
Seite 6: Front Panel Connection & Controls
2a/2b RCA INPUTS 3/4-CH Low-level stereo RCA signal input for connection with head-unit. The EA2350 features two loop-through line outs! If two or several EA2350 are branched together, you can loop through using these line-outs! See chapter 6.1 INPUT GAIN CONTROL 1/2-CH Input level control for 1/2-CH amplifier section - allowing to match the output voltage of the head-unit's RCA line-outs to the amplifier input section. -
Seite 7: Connections & Controls
Red "protection" LED, signaling faulty speaker connections or general malfunction of the amplifier. See chapter 7.5 REMOTE LOW PASS LEVEL OUTPUT This input is only applicable to the EA2350, and it allows to branch two or more EA2350, to be controlled by one remote lowpass level boost unit. EA2350 2-CH... -
Seite 8: Rear Panel Connections & Controls
Terminal to connect the amplifier to the automatic (remote) turn-on / turn-off lead of the head unit. See chapter 6.1 SPEAKER OUTPUT TERMINALS 1/2-CH Output terminal to connect the speakers in stereo or bridged mode to the amplifier. See chapter 6.2 EA2350 2-CH EA4150 4-CH Downloaded from www.Manualslib.com manuals search engine... -
Seite 9: Installation Planning
EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 9 3. INSTALLATION PLANNING 3.1 PLAN OF ATTACK Before you proceed to install this EMPHASER amplifier, it is recommended to map out the complete audio system and the respective wiring required. Consider all additional electrical requirements and accessories, such as power cables, interconnect cables and power ring terminals/battery clamps nee- ded, to connect this amplifier. -
Seite 10: General Info About Wire Cross Sections And Cable Quality
EA 2/4-CH Manual 12.03.2002 12:54 Uhr Seite 10 4. GENERAL INFO ABOUT WIRE CROSS SECTIONS AND CABLE QUALITY 4.1 MAIN POWER CABLE CROSS SECTION EMPHASER recommends a minimum power cable cross-section of 35mm concer- ning the main and the ground power supply cables. In case you intend to drive very low impedance loads, such as 1 ohms stereo or 2 ohms bridged, it is sug- gested to operate this amplifier with 50mm main power cables. -
Seite 11: Cable Routing
Note: The EA2350 features two RCA line inputs, and two RCA line-outputs. The line outputs are used to loop through the RCA signal, if two or more EA2350 are intended to be driven by one RCA stereo line output signal. -
Seite 12: System Configurations
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 12 6.4 TWIN-SATELLITE SYSTEM EA4150 PRE-OUT FRONT & REAR CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE X-OVER X-OVER TWEETER TWEETER CHANNEL 3-CH CHANNEL 4-CH BASS-MIDRANGE BASS-MIDRANGE Downloaded from www.Manualslib.com manuals search engine... - Seite 13 EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 13 6.4 SATELLITE / KICKBASS SYSTEM EA4150 PRE-OUT FRONT & REAR CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE CHANNEL 3 CHANNEL 4 KICKBASS STEREO Downloaded from www.Manualslib.com manuals search engine...
- Seite 14 EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 14 6.4 FRONT SATELLITE / SUBWOOFER SYSTEM PRE-OUT FRONT & REAR CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE CHANNEL 3/4-CH TRUNKBOX SUBWOOFER Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Adjustment Of The Control Functions
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 15 7. ADJUSTMENT OF THE CONTROL FUNCTIONS 7.1 SELECTING THE OPERATION MODE FOR SATELLITE SPEAKERS Before you power up your amplifier, you must select and set an appropriate operation mode first. The OPERATION MODE is set, depending on the speaker system connected to the amplifier. You must configure each stereo channel pair to work in either in fullrange, highpass, lowpass or band- pass mode. -
Seite 16: Selecting A Crossover Frequency Point For Kickbass Speakers
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 16 7. ADJUSTMENT OF THE CONTROL FUNCTIONS 7.3 SELECTING A CROSSOVER FREQUENCY POINT FOR THE KICKBASS SPEAKERS For a front door installed 16cm kickbass system - consisting of one up to four 16cm kickbass speaker units per door - the OPERATION MODE switch must be set to LP/BP and the push button switch must be set to BP. -
Seite 17: Subsonic Crossover Frequency Adjustment For Subwoofers
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 17 7. ADJUSTMENT OF THE CONTROL FUNCTIONS 7.5 SUBSONIC CROSSOVER FREQUENCY ADJUSTMENT FOR SUB- WOOFERS When driving a subwoofer in lowpass operation mode, you can activate the subsonic highpass cros- sover function by pushing the push-button switch to its "BP" position. The subsonic highpass crossover frequency should be set according to the size, function principle and power handling of the connec- ted subwoofer system. -
Seite 18: Phase Shift Control
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 18 7. ADJUSTMENT OF THE CONTROL FUNCTIONS 7.7 PHASE SHIFT CONTROL The phase shift control - to be activated by the ON/OFF switch - provides you with a simple "tool" to match the front door installed satellite system with the subwoofer playing in the trunk compartment of your car. - Seite 19 EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 19 BEDIENUNGS- UND INSTALLATIONSANLEITUNG Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieser EMPHASER Endstufe entschieden haben. Sie besit- zen nun ein sehr hochwertiges Produkt, das mit einem kompromisslosen technischen Aufbau aufwar- tet.
-
Seite 20: Technischer Aufbau / Merkmale
Fahrzeuges frei montierbare kleine Bedienteil ermöglicht die Fernbedienung der Lautstärke des Subwoofers, bzw. der jeweiligen Kanäle im Tiefpass-Betrieb ■ MOS-FET Netzteile: Die EA2350 und die EA4150 sind mit MOS-FET Netzteilen bestückt, die für sehr hohe Ausgangsleitungen sorgen. Die EA4150 verfügt sogar über zwei einzelne voneinander unabhängige Netzteile, dies verhindert eine gegenseitige Beeinflussung der einzelnen Verstärker... -
Seite 21: Anschlüsse & Bedienungselemente
Abschnitt 6.1 2a/2b CINCH INPUTS 3/4-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes. Bei der EA2350 sind dies die Line-Out Ausgänge, zum Durchschlaufen der Cinch Eingänge auf weitere Endstufen, siehe Abschnitt 6.1 REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH Eingangsempfindlichkeitsregler der Kanäle 1/2-CH, für die Anpassung an die... - Seite 22 Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an den LS-Ausgängen, siehe Abschnitt 7.5 AUSGANGSBUCHSE Fernbedienungs-Signal Ausgangsbuchse. Dieser Ausgang dient zum Duchschlaufen des Tiefpass Level Fernbedienungs-Signals, wenn zwei oder mehrere EA2350 über einen Fernbdienungsgeber gesteuert werden sollen E A 2 3 5 0 1a 2a...
-
Seite 23: Eingänge & Funktionen Am Rear Panel
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 23 2. ANSCHLÜSSE & BEDIENUNGSELEMENTE 2.2 EINGÄNGE & FUNKTIONEN AM REAR PANEL 19a/ FUSES Maxi-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung und Fehlmanipulation. Verwenden Sie für diese Endstufe nur Maxi-Sicherungen mit korrektem Wert, siehe Abschnitt 7.9 + 12V"... -
Seite 24: Planung Der Installation
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 24 3. PLANUNG DER INSTALLATION Bevor Sie mit der Montage dieses Verstärkers beginnen, erstellen Sie am Besten eine kurze Anschluss- und Installationsskizze. Zu berücksichtigen gilt es dabei hauptsächlich die Kabelverläufe und den Installationsort des Car-Amps. Bedenken Sie bitte alle für den Anschluss dieser Endstufe benötigten Zubehör und Peripherie Teile, wie z.B. -
Seite 25: Info's Zu Den Kabelquerschnitten & Qualität
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 25 4. INFO'S ZU DEN KABELQUERSCHNITTEN & QUALITÄT 4.1 STROMKABEL QUERSCHNITT EMPHASER empfiehlt einen minimalen Kabelquerschnitt von 35mm für das +12V und das Massekabel. Falls die Endstufe an sehr niederohmigen Lasten arbeiten muss, z.B. 1 Ohm pro Kanal stereo, oder 2 Ohm im Brückenbetrieb - oder z.B. -
Seite 26: Verkabelung / Elektrischer Anschluss
Regelung der Subwoofer-Kanäle über die regelbaren SUB-Level Line-Ausgänge am Steuergerät bevor- zugen, können Sie das Kabel und die Fernbedienungseinheit auch weglassen. Achtung: Die EA2350 verfügt über ein Paar Cinch Eingänge und ein weiteres Paar Ausgänge. Der Cinch Out wird verwendet, um das Cinch Eingangssignal auf weitere Endstufen durchzuschlaufen - z.B wenn weitere EA2350 mit dem gleichen Ausgang des Head-Units gespeisen werden sollen. -
Seite 27: Einstellungen An Der Frequenzweiche
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 27 7. EINSTELLUNGEN AN DER FREQUENZWEICHE 7.1 WAHL DES "OPERATING MODES" DER FREQUENZWEICHE In Abhängigkeit der angeschlossenen Lautsprechersysteme müssen Sie nun für die jeweiligen Kanalpaare die Arbeitsweise der integrierten elektronischen Frequenzweiche definieren, bzw. den OPERATION MODE Schiebeschalter für das oder die Kanalpaare in die gewünschte Stellung bringen. -
Seite 28: Wahl Der Trennfrequenzen Für Ein Kickbass-System
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 28 7. EINSTELLUNGEN AN DER FREQUENZWEICHE 7.3 WAHL DER TRENNFREQUENZEN FÜR EIN KICKBASS-SYSTEM Für den Antrieb eines in den Vordertüren des Fahrzeugs installierten Kickbass Systems - bestehend aus einem bis vier 16er Kickbässen pro Türe - müssen Sie den Operation Mode Schalter vom entspre- chenden Kanalpaar die Stellung "LP/BP"... -
Seite 29: Anpassung Der Eingangsempfindlichkeit
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 29 7. EINSTELLUNGEN AN DER FREQUENZWEICHE 7.6 ANPASSUNG DER EINGANGSEMPFINDLICHKEIT Die korrekte Eingangsempfindlichkeitseinstellung ist wichtig für die Ausnutzung des optimalen Dynamikspielraumes Ihrer Steuergerät / Verstärker / Lautsprecherkombination. Diese Empfindlichkeitseinstellung beeinflusst das Grundrauschen ebenso wie die verzerrungsfrei erzielbare Maximallautstärke. -
Seite 30: Technical Specifications
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 30 8. TECHNICAL SPECIFICATIONS EA2350 EA4150 Rated Power Output (RMS) At 4 Ohms load / 13.8V (THD<=0.1%) All channels driven simultaneously 350Wx2 151Wx4 Rated Power Output (RMS) At 4 Ohms load / 13.8V (THD<=1%) -
Seite 31: Emphaser Limited Warranty
Schwierigkeiten, ein geeignetes EMPHASER Service-Center zu finden, erhalten Sie bei Ihrem jeweiligen Landes-Vertrieb weitere Informationen. Der Hersteller gewährleistet auf diese EMPHASER EA2350/ EA4150 Verstärker für den Fall von Material- oder Herstellungsfehlern zwei Jahre Garantie. Garantie-Ansprüche können nur mit einer korrekt und voll- ständig ausgefüllten Garantie-Karte zusammen mit dem Original-Kaufbeleg geltend gemacht werden. -
Seite 32: Warranty Card
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 32 WARRANTY CARD / GARANTIEKARTE Model name: ❏ ❏ POWER AMPLIFIER EA2350 / EA4150 Serial Number: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address &...
