FREE OBERFLÄCHENMODUS
Für FREE-Tauchgänge, die vor NORM oder GAUG-Tauchgängen sowie nach NORM-Tauchgängen zulässig sind, wird Ni-O2
aufgrund des ausgewählten Algorithmus und anhand eines vorgegebenen FO2-Werts für Luft berechnet. FO2-Einstellungen für
NORM-Tauchgänge haben keinen Einfluss auf die Berechnungen von FREE-Tauchgängen.
Der FREE-Modus zeigt die NDC-Zeit (auf einem Tauch-ALT-Bildschirm) und das TLBG (TL) an der Oberfläche sowie die Tauch-
Hauptbildschirme, einschließlich eines TLBG-Alarms, der ab der gelben Vorsichtszone (9 Segmente) aktiviert wird.
Sollte während des Betriebs im FREE-Modus eine Dekoverpflichtung eintreten, fällt die Einheit für 24 Stunden in den VGM
(Verstoß-Gaugemodus).
FREE-Tauchalarme können separat von den NORM- und GAUG-Alarmen eingestellt, kontrolliert und bedient werden.
Der SURF MAIN Bildschirm (Oberflächen-Hauptbildschirm) bleibt für 10 Minuten angezeigt. Während dieser Zeit geht die Einheit
bei einem Abtauchen auf 1,5 m (5 ft.) in den Tauchmodus über.
Die Einheit geht nach dem Auftauchen auf 0,6 m (2 ft.) während 1 Sekunde in den Nach-Tauch-Oberflächenmodus. Der
Oberflächenhauptbildschirm wird mit blinkendem SURF Symbol angezeigt. Der Zugriff auf die Oberflächen ALT Bildschirme ist
während den ersten 10 Minuten möglich, während der Zugriff auf andere Oberflächenmodi/Bildschirme bis nach Ablauf der 10
Minuten gesperrt bleibt. Ein Ausnahme gilt für die Verstoßbildschirme.
Nachdem die 10 Minuten des Nach-Tauchgang-Oberflächenintervalls abgelaufen sind, kann auf die Oberflächenmodi/
Bildschirme zugegriffen werden.
FREE-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 72):
> Oberflächen-Intervallzeit (Min:Sek bis 59:59, dann Std:Min mit blinkendem Doppelpunkt, mit Symbol SURF (blinkend
während der ersten Minute nach dem Auftauchen).
> Grafik FREE.
> Grafik CDT mit Countdown-Zeit (bis 9:59 Min:Sek) - wenn aktiviert.
> Grafik DIVE mit Tauchgangnummer (bis 99), 0 wenn noch keine Tauchgang vorhanden ist.
> TLBG, sofern nach einem NORM oder FREE Tauchgang vorhanden.
> Symbol schwache Batterie - gelb (wenn die Spannung auf Warnstufe gesunken ist) oder rot blinkend (wenn die Spannung auf die
Alarmstufe gesunken ist).
• A (< 2 Sek.) - für Zugriff auf den Helligkeitseinstellungs-Bildschirm.
• A (< 2 Sek.) - für Zugriff auf FREE SURF ALT 1.
• M (2 Sek.) - zurück zum Startmenü.
• M (< 2 Sek.) - Zugriff auf das FREE-Menü.
• S (2 Sek.) - für Zugriff auf den Kompass-OP-Hauptbildschirm.
HELLIGKEITSEINSTELLUNG, weitere angezeigte Daten sind (Abb. 73):
> xx % (letzter gespeicherter Wert). Bis zu 60 % bei Batteriespannung auf Warn- oder Alarmstufe.
• S (2 Sek.) - um zum Hauptbildschirm zurückzukehren, ohne die Einstellungen zu ändern.
• A (< 2 Sek.) - um in einzelnen Schritten von 10 % von 10 % bis 100 % nach oben durch die Werte zu blättern.
• M (< 2 Sek.) - um in einzelnen Schritten nach unten durch die Werte zu blättern
• S (< 2 Sek.) - zum Speichern der %-Einstellung und zum Hauptbildschirm zurückzukehren.
• Nach 10 Sek. zurück zum Hauptbildschirm, wenn kein Knopf gedrückt wird.
FREE SURF ALT 1, weitere angezeigte Daten sind (Abb. 74):
> LAST DIVE - letzter Tauchgang (Bildschirmtitel) .
> xx.x M (oder xxx FT) mit Grafik MAX DEPTH (max. Tiefe).
> Verstrichene Tauchzeit (bis zu 9:59 Min:Sek) mit Grafik DIVE TIME (Tauchzeit).
• A (< 2 Sek.) - für Zugriff auf SURF ALT 2.
• M (< 2 Sek.) - schrittweise rückwärts zum Oberflächen-Hauptbildschirm.
• 10 Sek. ohne Knopfbetätigung führt zurück zu SURF MAIN.
FREE SURF ALT 2, weitere angezeigte Daten sind (Abb. 75):
> DATE = Datum m.t.j (oder t.m.j).
> TIME = Zeit Std:Min mit AM (oder PM) im 12-Stundenformat.
> TEMP = xx C (oder F).
> ELEV = SEA (Meereshöhe oder EL2 bis EL7)
> FLY = Flugverbotszeit Std:Min*
> DESAT = Entsättigungszeit Std:Min*
• A (< 2 Sek.) - zurück zum SURF Hauptbildschirm.
• M (< 2 Sek.) - zurück zu SURF ALT 1.
• 10 Sek. ohne Knopfbetätigung führt zurück zu SURF MAIN.
*Die Flugverbotszeit ist ein Zähler, der 10 Minuten nach jedem Auftauchen beginnt, von 23:50 bis 0:00 rückwärts zu zählen.
**Der Zähler für die Entsättigungszeit bietet dir zur Gewebeentsättigung auf Meereshöhe errechnete Zeit und berücksichtigt
die Einstellungen des Konservativfaktors. Der Countdown beginnt 10 Minuten nach dem Auftauchen von einem NORM-
oder FREE-Tauchgang und zählt von höchstens 23:50 bis 0:00 (Std:Min).
© 2002 Design, 2014 39
VTX BEDIENUNGSHANDBUCH
4 2 : 0 6
SURF
FREE
CDT DIVE
5:00 3

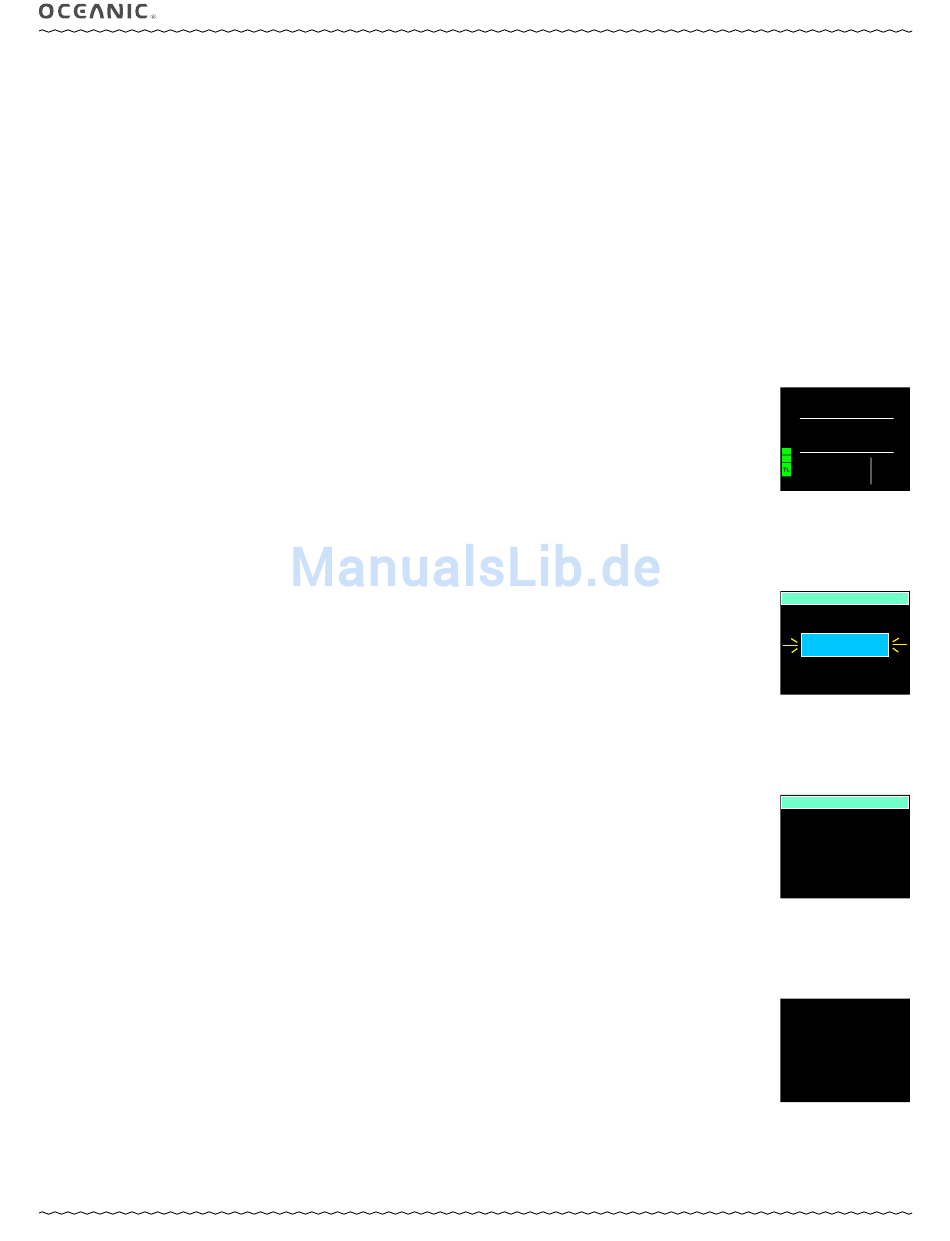

Abb. 72 - FREE SURF
HAUPT
(SURF und CDT sind in
Min:Sek)
ADJUST BRIGHTNESS
2 0 %
Abb. 73 - HELLIGKEIT
LAST DIVE
6 4 F T
MAX DE P T H =
2 :1 6
D IV E T IM E =
Fig. 74 - FREE SURF ALT 1
Tauchzeit ist in (Min:Sek)
DAT E = 7 .2 4.1 4
T IM E =
3:1 5 PM
T EM P = 82 F
EL E V = S H O RTCUT S EA
F LY = 6 :2 8
D ES AT = 0 :5 4
Abb. 75 - FREE SURF ALT 2
