Inhaltszusammenfassung für Oceanic VEo 1.0
-
Seite 3: Inhaltsverzeichnis
InhaltsverzeIchnIs GarantIe, hInWeIse, MODell ......................6 MerKMale/FUnKtIOnen ........................7 DIsPlaYDarstellUnG ........................8 steUerKnOPF ..........................9 BalKenDIaGraMMe ........................9 tlBG ............................9 varI ............................10 alPhanUMerIsche DIsPlaYs ....................11 strOMversOrGUnG ........................12 FO2 MODUs............................14 aKtIvIerUnG/eInstellUnG ......................17 aKtIvIerUnG ..........................18 sUrF haUPt UnD alts .......................19 lOG-MODUs...........................21 FlY/sat tIMe ..........................24 Plan-MODUs..........................25 FO2 MODUs............................26 einstellen FO2 ...........................27 einstellen FO2 standard ......................27 eInstellen PO2-alarM ......................28... - Seite 4 Inhaltsverzeichnis (Fortsetzung) eInstellen alGOrIthMUs .......................29 eInstellen stUnDenFOrMat ....................29 zeIteInstellUnG ........................30 serIennUMMer ...........................30 lÖschen (zUrÜcKsetzen).......................31 taUchMODUs-FUnKtIOnen ......................33 alGOrIthMUs ..........................34 tIeFenstOPP (Ds) ........................34 sIcherheItsstOPPs (ss) ......................35 verBleIBenDe taUchzeIt (Dtr) .....................36 nDc (nullzeit Dtr) ........................36 Otr (O2 Dtr) ..........................37 taUchMODI ............................39 nUllzeIt haUPt UnD alts .......................40 tIeFenstOPP ..........................41 sIcherheItsstOPP ........................42 DeKOMPressIOn .........................43...
- Seite 5 Inhaltsverzeichnis (Fortsetzung) OceanIc WeltWeIt .........................52 allGeMeInes ............................53 PFleGe UnD reInIGUnG ......................54 InsPeKtIOnen UnD servIce ....................54 MODUl aUs DeM GUMMIGehÄUse nehMen................56 ersetzen Der BatterIe ......................56 MODUl In Das GUMMIGehÄUse eInsetzen ................60 hÖhenMessUnG UnD eInstellUnG..................61 Pz+ alGOrIthMUs nDl-taBelle .....................62 Dsat alGOrIthMUs nDl-taBelle ..................63 technIsche DetaIls .........................64...
-
Seite 6: Beschränkte Zweijährige Garantie
©2002 Design, 2009 San Leandro, CA USA 94577 HINWEIS ZUR HANDELSMARKE Oceanic, das Oceanic-Logo, VEO 1.0 und das VEO 1.0-Logo sind registrierte und nicht registrierte Handelsmarken von Oceanic. Alle Rechte vorbehalten. PATENTHINWEISE Zum Schutz der folgenden Funktionen wurden US-Patente ausgestellt oder beantragt: Dive Time Remaining (U.S. -
Seite 7: Merkmale/Funktionen

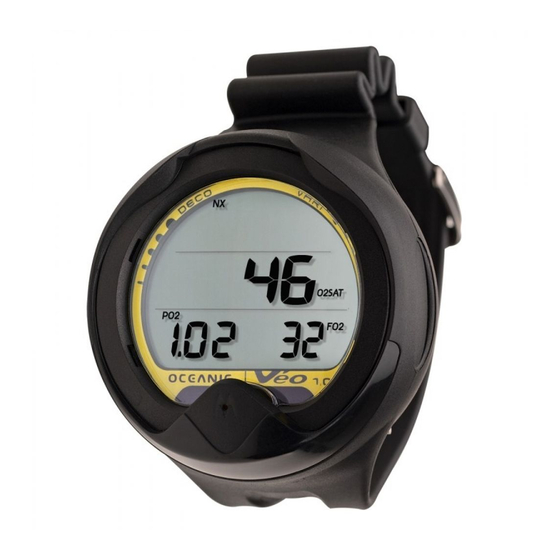

Willkommen bei OCEANIC DANKE, dass Sie sich für VEO 1.0 entschieden haben. MERKMALE/DISPLAYS... -
Seite 8: Displaydarstellung
DISPLAYDARSTELLUNG Symbole: a. FO2 für Nitrox einstellen b. Algorithmus für Pelagic Z+ einstellen c. Log-Modus d. Oberflächenintervall e. Tiefeneinheiten f. Tageszeit (Std:Min) g. Zeit (alle Minuten) - NDC = Nullzeit TAT = Deko gesamte Aufstiegszeit O2 = O2 Time Remaining (O2 verbleibende Zeit) O2SAT = %O2 h. Schwache Batterie i. Wert ist FO2 j. Zeitwerte k. Tauchgang # oder Tauchzeit l. Abtauchen, Stopp, Auftauchen m. Tiefenstopp ausgelöst n. Wert ist Temperatur o Wert ist Maximum p. Wert ist PO2-Niveau q: Tiefeneinheiten... -
Seite 9: Steuerknopf
STEUERKNOPF Mit dem Steuerknopf können Sie die Displayoptionen auswählen und auf die jeweiligen Daten zugreifen, wenn Sie diese einsehen wollen. BALKENDIAGRAMME TLBG (Tissue Loading Bar Graph™ = Gewebesätti- gungs-Balkendiagramm) Das TLBG (Abb. 1a) stellt die Stickstoffsättigung dar und zeigt Ihren Status bezüglich der Nullzeit oder einer Dekompressions- verpflichtung an. -
Seite 10: Vari
VARI (Variable Ascent Rate Indicator™ = Anzeige va- riabler Aufstiegsgeschwindigkeit) Die VARI (Abb. 2a) bietet eine optische Darstellung der Aufstiegs- geschwindigkeit (d. h. ein Aufstiegsgeschwindigkeitsmesser) Die Segmente des VARI stellen zwei Arten von Geschwindig- keiten dar, die auf einer Referenztiefe von 18 m (60 ft) ändern. Siehe Tabelle der Segmentwerte. -
Seite 11: Alphanumerische Displays
ALPHANUMERISCHE DISPLAYS Es ist zwingend, dass Sie die Formate, Reihenfolgen und Werte der dargestellten Informationen kennen, um mögliche Missver- ständnisse, die zu Fehlern führen könnten, zu vermeiden. Die aktuelle Tiefe (Abb. 3a) und Max. Tiefe (Abb. 3b) werden beide von 0 - 100 m (330 ft.) in Schritten von 1 m (1 ft.) auf Abb. 3 - NULLZEIT TAUCH- HAUPT dem Haupttauchbildschirm angezeigt. -
Seite 12: Stromversorgung
EL6 - 11.001 bis 13.000 ft. EL7 - 13.000 ft. und höher STROMVERSORGUNG Der VEO 1.0 verwendet eine (1) 3 Volt CR2450 Lithiumbatterie Erwartete Betriebsdauer: Betriebsdauer - ca. 100 Stunden bei (1) 1 Stunde Tauchen pro Aktivierung der Einheit und bis zu 300... -
Seite 13: Schwache Batterie
Schwache Batterie Die Spannung wird nach der Aktivierung und an der Oberfläche ein Mal pro Minute gemessen. • Wenn die Spannung unter die Warnstufe (2.75 Volt) fällt, wird das Symbol auf dem Oberflächen-Hauptbildschirm (Abb. 7a) solid dargestellt. Abb. 7 - WARNUNG SCHWA- • Wenn die Spannung unter das Mindestniveau fällt und der CHE BATTERIE sachgemäße Betrieb nicht mehr gewährleistet werden kann (2,50 Volt), blinkt die Einheit 5 Mal und wird dann ausge-... -
Seite 14: Fo2 Modus
Sauerstoff (FO2) ein Prozentsatz eingegeben wurde, der vom Prozentsatz der Luft abweicht (ein numerischer Wert zwischen 21 und 50). Wenn der VEO 1.0 für Luft (Air) eingestellt wurde (Abb. 9), Abb. 9 - FO2 LUFT werden dieselben Berechnungen vorgenommen, wie wenn 21 % Sauerstoff eingestellt wären. - Seite 15 FO2 50 % Standard Wenn der Standard eingeschaltet und FO2 auf einen Wert von über 21 % eingestellt wird, fällt der FO2 Set-Point 10 Minuten nach dem Tauchgang automatisch auf 50 (%) zurück. FO2 muss daher für jeden Wiederholungs-Nitroxtauchgang zurückgesetzt werden oder der Wert bleibt standardmäßig auf 50 (%).
- Seite 16 OPTIONEN OBERFLÄCHENMENü: Log (Data 1, 2, 3) Fly/Sat (Std:Min) Plan (Tiefen/Zeiten) Einstellung FO2 (Luft, 21 bis 50 %) Einstellung FO2-Standard (An/Aus) Einstellung PO2-Alarm (1,20 bis 1,60 ata) Wasseraktivierung (An/Aus) Einstellung Einheiten (Englisch/Metrisch) Einstellung Tiefenstopp (An/Aus) Einstellungen Algorithmus (DSAT/PZ+) Einstellung Stundenformat (12/24) Tageszeit (Std:Min) Seriennummer...
-
Seite 17: Aktivierung/Einstellung
AKTIVIERUNG/EINSTELLUNG... -
Seite 18: Aktivierung
4.267 Meter (14.000 ft.) aktiviert wird, erfolgt eine Diagnoseprüfung und das Gerät schaltet sich nach- her sofort aus. Um den VEO 1.0 zu aktivieren, drücken Sie auf den Knopf und lassen Sie ihn los. • Die Einheit geht in den Diagnosemodus (Abb. 12) und zeigt alle Segmente der LCD-Anzeige als 8 gefolgt von Strichen (- -) an. -
Seite 19: Oberflächen-Hauptbildschirm, Weitere Angezeigte
OBERFLÄCHEN-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 13): > Oberflächenintervall-Zeit (Std:Min) mit Symbol SURF; wenn noch nicht getaucht wurde, wird die Zeit seit der Aktivierung gezeigt > Tageszeit (Std:Min), mit Grafik Am (oder Pm), sofern im 12-Stundenformat eingestellt, kein Symbol im 24-Stundenformat Fig. 13 - OBERFLÄCHE HAUPT... - Seite 20 SURF ALT 1, (letzter), weitere angezeigte Daten sind (Abb. 15): > Oberflächenintervall-Zeit (Std:Min) mit Symbol SURF; vor dem soeben durchgeführten Tauchgang solange aktiviert. > Grafik LASt > Max Tiefe des vorherigen Tauchgangs, solange es aktiviert ist (3 Striche, wenn die MOD überschritten wurde), mit MAX und M (oder FT.) -Symbolen.
-
Seite 21: Log-Modus
LOG-MODUS Der VEO 1.0 speichert bis zu 12 Tauchgänge zum Einsehen im Logbuch. Jeder Tauchgang hat 2 oder 3 Log-Bildschirme - Vorschau, Tauchdaten und O2-Daten (bei Nitroxtauchgang). Nachdem der Log voll ist (12 aufgezeichnete Tauchgänge), wird jeder neue Tauchgang den ältesten gespeicherten Tauchgang überschreiben. Es wird empfohlen, die Log-Daten am Ende jedes Tauchtags in ihr Logbuch zu übertragen. - Seite 22 Log-Vorschau, weitere angezeigte Daten sind (Abb. 18) - > Symbol Log (Buch) > Symbole (PZ+), NX, DS - was zutrifft > Tageszeit, als der Tauchgang begonnen wurde, mit Grafik AM (oder PM), sofern im 12-Stundenformat eingestellt, kein Symbol im 24-Stundenformat >...
- Seite 23 Log Data 2, weitere angezeigte Daten (Abb. 20) - > Symbol Log (Buch) > Temperatur mit º Gradsymbol und Grafik C (oder F) > Höhengrafik SEA (oder EL2 bis EL7) • B (< 2 Sek.) für Zugriff auf Log Data 3 (bei Nitrox) oder auf den Vorschau-Bildschirm des vorherigen Tauchgangs (bei Abb. 20 - LOG DATA 2 Luft).
-
Seite 24: Fly/Sat Time
FLY/SAT ZEIT Die Flugverbotszeit ist ein Zähler, der 10 Minuten nach dem Auftauchen beginnt, von 23:50 bis 0:00 rückwärts zu zählen. Die Zeit für Dsaturate (Entsättigung) ist auch ein Countdown-Ti- mer, der die berechnete Entsättigungszeit (Dsat) auf Meereshöhe anzeigt. Er beginnt 10 Minuten nach dem Auftauchen von 23 bis 10 (nur Stunden) rückwärts zu zählen und dann weiter von Abb. 22A - FLY/DSAT-ZEIT 9:59 bis 0:00 (Std:Min). -
Seite 25: Plan-Modus
PLAN-MODUS Nullzeiten (NDL/OTL) im Plan-Modus basieren auf - > dem ausgewählten Algorithmus (DSAT oder PZ+) > dem eingestellten FO2-Wert > allenfalls verbleibenden Stickstoff- oder Sauerstoffbelastungen von vorherigen Tauchgängen Plan-Einleitung, weitere angezeigte Daten sind Abb. 23A - PLAN EINLEI- (Abb. 23A/B): TUNG (FO2 für Luft eingestellt) > Grafik PLAN >... - Seite 26 mit Planzeiten* an, die auf den vorherigen Tauchprofilen aus einer Reihe von Wiederholungstauchgängen basieren und die Abstiegs- und Aufstiegsgeschwindigkeit von 18 m/Min (60 ft./ Min) berücksichtigen. PDPS, weitere angezeigte Daten sind (Abb. 24A/B): > Wert der Plantiefe mit Grafik M (oder FT) >...
-
Seite 27: Fo2 Modus
FO2 MODUS FO2 und der FO2 50 % Standard sind auf den Seiten 14/15 beschrieben. Für Zugriff auf die FO2-Einstellung drücken Sie B für 2 Sekun- den, während der Plan Einführungsbildschirm angezeigt wird, oder 4 Mal, wenn der Oberflächenhauptbildschirm aktiv ist. SURF Haupt>>Log >>... -
Seite 28: Einstellen Po2-Alarm
EINSTELLEN PO2-ALARM, umfasst folgende Daten (Abb. 27): > Grafik SEt mit Symbol NX > Set-Point-Wert (ATA) mit Symbolen PO2 und MAX • B (< 2 Sek.), um in einzelnen Schritten von 1,20 bis 1,60 nach oben durch die Set-Points zu blättern. •... -
Seite 29: Einstellen Tiefenstopp
EINSTELLEN TIEFENSTOPP (DS), umfasst folgende Daten (Abb. 30): > Grafiken SEt und DS mit Pfeil-/Balken-Symbolen DS und Stopp. > Set-Point ON (oder OFF), blinkend. • B (< 2 Sek.) zum Ein-/Ausschalten OFF/ON. • B (2 Sek) zum Speichern der Einstellung und für Zugriff auf die Einstellung Algorithmus. -
Seite 30: Zeiteinstellung
ZEIT EINSTELLEN, weitere angezeigte Daten sind (Abb. 33): > Grafik SEt > Tageszeit (Std:Min), Stundenzeichen blinkend mit Grafik AM (oder PM), sofern im 12-Stundenformat eingestellt, kein Symbol im 24-Stundenformat • B (< 2 Sek. wiederholt), um durch die Stunden Set-Points Abb. 33 - EINSTELLEN ZEIT von 12: (AM) bis 11: (PM) oder im 24-Stunden-Format von 0: bis 23: in Schritten zu 1: (Std) zu blättern. -
Seite 31: Löschen (Zurücksetzen)
LÖSCHEN (ZURüCKSETZEN) Der VEO verfügt über eine Funktion, mit der Daten gelöscht werden können, einschließlich Stickstoff- und Sauerstoffberechnungen und Logbucheinträge. Diese Funktion ist für Unter- nehmen gedacht, die VEO ausmieten oder für Trainingsaktivitäten einsetzen und ist nicht für die allgemeine Verwendung von Privatanwendern gedacht. WarnUnG: Das zurücksetzen nach einem tauchgang und die anschließen- de verwendung für einen Wiederholungstauchgang durch denselben tau- cher kann zu ernsthaften verletzungen oder zum tod führen. -
Seite 33: Tauchmodus-Funktionen
TAUCHMODUS-FUNKTIONEN... -
Seite 34: Algorithmus
Sie können zwischen DSAT und PZ+ auswählen. Die Auswahl bleibt während 24 Stunden nach dem letzten Tauchgang gesperrt. DSAT ist der Algorithmus, den Oceanic bisher standardmäßig in allen ihren Tauch- computern verwendet hat. Die enthaltenen Nullzeiten basieren auf den Belastungen und Prüfdaten, die auch bei der Validierung der PADI RDP-Tabellen berücksichtigt... -
Seite 35: Sicherheitsstopps (Ss)
> Wenn Sie während des Countdowns 10 Sekunden auf 3 m (10 ft.) unter oder 3 m (10 ft.) über die berechnete Stopptiefe tauchen, wird der DS-Hauptbildschirm durch den Nullzeit-Hauptbildschirm ersetzt und die DS-Funktion bleibt für diesen Tauchgang deaktiviert. Wird ein DS ignoriert, fällt keine Strafzeit an. >... -
Seite 36: Verbleibende Tauchzeit (Dtr)
(Abb. 35a). Zusätzlich wird er grafisch als TLBG dargestellt (Abb. 35b). Beim Aufsteigen erlöschen einige TLBG-Segmente, da nun lang- samere Kompartimente die Kontrolle übernehmen. Dies ist eine Funktion des Dekompressionsmodells, das die Grundlage für das Multilevel-Tauchen bildet - einer der wichtigsten Vorteile der Abb. 35 - DTR (NDC) Oceanic Tauchcomputer. -
Seite 37: Otr (O2 Dtr)
OTR (O2 DTR) Im Nitrox-Betrieb wird O2 während eines Tauchgangs auf einem ALT-Bildschirm als % der erlaubten Sättigung (Abb. 36a) ange- zeigt und mit dem Symbol O2SAT gekennzeichnet. Die Grenze für die O2-Belastung (100 %) ist auf 300 OTU (Sauerstofftoleranz-Einheit) pro Tauchgang oder für eine 24-Stun- Abb. 36 - DIVE ALT 3 denperiode eingestellt. -
Seite 39: Tauchmodi
TAUCHMODI... -
Seite 40: Nullzeit Haupt Und Alts
NULLZEIT HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 38) - > Aktuelle Tiefe mit Symbol M (oder F) > DTR (min) mit NDC (oder O2) und Symbolen min. > Maximale Tiefe und Symbole M (oder FT) und MAX > EDT (verstrichene Tauchzeit) mit Symbolen DIVE und min >... -
Seite 41: Tiefenstopp
NULLZEIT ALT 1, weitere angezeigte Daten sind (Abb. 40) - > Tageszeit (Std:Min), mit Grafik AM (oder PM), sofern im 12-Stundenformat eingestellt, kein Symbol im 24-Stundenformat > Temperatur mit º Gradsymbol und Grafik C (oder F) • B (< 2 Sek.) für Zugriff auf ALT 2 (bei Nitrox) •... -
Seite 42: Sicherheitsstopp
TIEFENSTOPP-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 43) - > Aktuelle Tiefe mit Symbol M (oder F) > DTR (min) mit NDC (oder O2) und Symbolen min. > Stopptiefe mit Symbol M (oder F) > Stoppsymbol (Pfeil/Balken) und Symbol DS > Stoppzeit mit Symbolen min und sec, Countdown läuft >... -
Seite 43: Dekompression
DEKOMPRESSIONS-MODUS Der Dekompressions-Modus wird dann aktiviert, wenn theoretisch die Nullzeit und die Tiefenlimiten überschritten worden sind. Beim Auftreten einer Dekompressionsverpflichtung blinkt das TLBG während 10 Sekunden (Abb. 45). Der Pfeil nach oben blinkt bei mehr als 3 m (10 ft.) unterhalb der erforderlichen Stopptiefe. - Seite 44 DEKOSTOPP HAUPTBILDSCHIRM, weitere angezeigte Da- ten sind (Abb. 46) - > Aktuelle Tiefe mit Symbol M (oder F) > TAT (Gesamte Aufstiegszeit)* mit Symbolen TAT und min > Stopptiefe mit Symbol M (oder F) *Die TAT schließt die > Stoppsymbol (Pfeil/Balken) Stoppzeiten aller erforderlichen Dekostopps >...
-
Seite 45: Cv (Bedingter Verstoss)
• B (< 2 Sek.) für Zugriff auf ALT 3 (bei Nitrox) • Nach 5 Sek. zurück zum Hauptbildschirm, wenn B nicht gedrückt wird Dekostopp Alt 3, (nur bei Nitrox) weitere angezeigte Daten sind (Abb. 49) - > NX-Symbol > % O2 mit Symbol O2SAT Abb. 49 - DEKOSTOPP ALT 3 >... -
Seite 46: Dv 1 (Verzögerter Verstoss 1)
Minuten Strafzeit zur erforderlichen Stoppzeit hinzugerechnet. > Die zusätzliche Strafzeit (Dekompressionszeit) muss „abgesessen“ werden, bevor Sie Entsättigungsguthaben erhalten. > Sobald die Strafzeit vorbei ist und die Entsättigungszeit beginnt, sinken die erforderlichen Dekostopptiefen und Zeiten auf Null. Das TLBG fällt zurück in die Nullzeitzone Abb. 51 - DV1 HAUPT und der Betrieb wechselt auf den Nullzeit-Modus. -
Seite 47: Dv 3 (Verzögerter Verstoss 3)
Das gesamte TLBG (Abb. 52) wird während 10 Sekunden blinken. > Der Pfeil nach oben blinkt 3 m (10 ft.) unterhalb der erforderlichen Stopptiefe. > Sobald innerhalb von 3 m (10 ft) unter die erforderliche Stopptiefe aufgestiegen wird, wird das Stoppsymbol (beide Pfeile mit Stoppbalken) solid angezeigt. -
Seite 48: Vgm An Der Oberfläche
Nach der Aktivierung werden die Grafik VIO und der Pfeil nach oben blinken. VGM-Tauch-Hauptbildschirm, weitere angezeigte Daten sind (Abb. 54) - > Aktuelle Tiefe mit Symbol M (oder F) > Grafik VIO (anstatt Max. Tiefe, die jetzt auf Alt 1 angezeigt wird) mit Symbol Pfeil nach oben, bis die Oberfläche Abb. 54 - VGM AKTIVIERT (während der ersten 10... -
Seite 49: Po2 Hoch
> Die gesamten Funktionen werden erst nach einem kontinuierlichen Oberflächenintervall von 24 Stunden wieder vollständig zurückgesetzt. PO2 HOCH Warnung >> bei Alarm Set-Point-Wert von minus 0,20 (1,00 bis 1,40) Alarm >> beim Set-Point-Wert, in Deko jedoch nur bei 1,60. Wenn der PO2 (Sauerstoff-Partialdruck) auf das Warnniveau Abb. 56 - PO2 WARNUNG steigt, beginnen der Pfeil nach oben und der PO2-Wert während 10 Sekunden zu blinken (anstelle der max. -
Seite 50: O2 Hoch
O2 HOCH Warnung >> bei 80 bis 99 % (240 OTU). Alarm >> bei 100 % (300 OTU). Wenn O2 die Warnstufe erreicht, beginnt der O2-Wert während 10 Sekunden zu blinken (anstelle von DTR) (Abb. 59). > Nach 10 Sekunden wird DTR wieder angezeigt. Abb. 59 - O2 WARNUNG Wenn O2 das Alarmniveau erreicht, beginnen das Symbol Pfeil nach oben und der O2-Wert (Abb. -
Seite 51: O2 Hoch An Der Oberfläche
O2 Hoch an der Oberfläche abw. mit/ Zeit Nach dem Aufsteigen auf 0,6 m (2 ft.) für 1 Sekunde (Auftau- chen) wird während 10 Minuten der Tauch-Hauptbildschirm angezeigt und es kann auf die Displays Tauch-ALT zugegriffen werden. > O2-Werte < 100 % werden nicht auf dem Hauptbildschirm angezeigt. -
Seite 52: Oceanic Weltweit
OceanIc WeltWeIt OCEANIC USA 2002 Davis Street San Leandro, CA 94577 Tel: 510/562-0500 Fax: 510/569-5404 Web: www.OceanicWorldwide.com E-mail: hello@oceanicusa.com OCEANIC GB OCEANIC AUSTRALIEN Devon, Vereinigtes Königreich Rosebud, Victoria, Australien Tel: (44) 1404-891819 Fax: +44 (0) 1404-891909 Tel: 61-3-5986-0100 Fax: 61-3-5986-1760 Web: www.OceanicUK.com Web: www.OceanicAUS.com.au E-mail: helpyou@oceanicuk.com E-mail: sales@OceanicAUS.com.au OCEANIC NORDEUROPA OCEANIC HAWAII und MIKRONESIEN Augsburg, Deutschland Kapolei, Hawaii Tel: +49 (0) 821 810342 0 Fax: +49 (0) 821 810342 29 Tel: 808-682-5488 Fax: 808-682-1068 Web: www.oceanic.de E-mail: lbell@oceanicusa.com E-mail: office@oceanic.de OCEANIC ASIEN-PAZIFIK OCEANIC FRANKREICH Singapur Nizza, Frankreich Tel: +65-6391-1420 Fax: +65-6297-5424 Tel: +33.(0)4 93 72 43 00 Fax: +33.(0)4 93 72 43 05 E-mail: info@oceanicasia.com.sg E-mail: info@subaquadis.fr OCEANIC JAPAN OCEANIC ITALIEN Yokohama Kanagawa-Prev, Japan Genua, Italien Tel: 03-5651-9371 Tel: +39.010.545 1212 Fax: +39 010 518 4232... -
Seite 53: Allgemeines
ALLGEMEINES... -
Seite 54: Pflege Und Reinigung
• Kühl, trocken und geschützt transportieren. INSPEKTIONEN UND SERVICE Ihr VEO sollte jährlich einer Inspektion unterzogen werden, die von einem autorisierten Oceanic Händler nach werkseitig vorgeschriebenen Funktionsprüfungen und Überprüfungen von Schäden oder Verschleiß durchgeführt werden muss. Damit die 2-Jahresgarantie gültig bleibt, muss diese Inspektion nach Ablauf eines Jahres nach dem Kauf (+/- 30 Tage) durchge- führt werden. - Seite 55 Service: Bringen Sie Ihren VEO zu einem autorisierten Oceanic-Händler. Sollte es erforderlich sein, Ihren VEO an das USA-Werk von Oceanic einzusenden: • Fordern Sie bei Oceanic USA unter +1 510/562-0500 eine RA (Return Authorization = Rücksandgenehmigung) an oder senden Sie eine E-Mail an service@ oceanicusa.com.
-
Seite 56: Modul Aus Dem Gummigehäuse Nehmen
MODUL AUS DEM GUMMIGEHÄUSE NEHMEN Wenn das Modul in einer Konsole eingebaut ist, biegen Sie das Gummigehäuse nach außen, um die Kanten des Moduls freizulegen. Wenn das Gehäuse flexibel genug ist, können Sie es so weit zurückbiegen, damit Sie das Modul mit Ihrem Finger herausnehmen können. -
Seite 57: Batterie Entfernen
• Prüfen Sie die Knöpfe, das Glas und das Gehäuse auf Risse oder Schäden. WarnUnG: Wenn schäden oder Korrosion gefunden werden, senden sie Ihren veO an einen autorisierten Oceanic händler und versUchen sIe nIcht, ihn zu verwenden, bevor er einem vom Werk vorgeschriebe- Abb. 64 - HALTERUNG nem service unterzogen worden ist. -
Seite 58: Batterie Einlegen
(Abb. 67). Vergewissern Sie sich, dass er gleichmäßig aufliegt. Abb. 66 - HALTERUNG *Der O-Ring muss ein Originalersatzteil von Oceanic sein, das Sie bei einem au- torisierten Oceanic-Händler kaufen können. Durch die Verwendung eines anderen O-Rings erlischt die Garantie. • Schieben Sie den Ring des Deckels, den oberen Teil zuerst (kleine Öffnung) auf Ihren Daumen. - Seite 59 WarnUnG: sollte ein teil des Displays nicht an- gezeigt werden oder dunkler sein, oder wenn eine schwache Batteriespannung angezeigt wird, bringen sie Ihren veO für eine komplette Überprüfung zu ei- nem autorisierten Oceanic-händler, bevor sie wieder Abb. 70 - RING SICHERN damit tauchen.
-
Seite 60: Modul In Das Gummigehäuse Einsetzen
MODUL IN DAS GUMMIGEHÄUSE EINSETZEN • Wenn das Gehäuse mit einem Zwischenstück ausgestattet war, setzen Sie das Zwischenstück wieder in das Gehäuse ein. • Richten Sie das Modul über der Gehäuseöffnung aus und setzen Sie den unteren Rand ein, während Sie mit Ihrer Handfläche auf den oberen Rand drücken. Sobald der untere Rand des Moduls eingedrungen ist, hören Sie auf zu drücken. -
Seite 61: Höhenmessung Und Einstellung
HÖHENMESSUNG UND EINSTELLUNG Die Höhe (d. h. der Umgebungsdruck) wird nach der Aktivierung und alle 15 Minuten gemessen, bis ein Tauchgang eingeleitet wird. > Messungen werden nur vorgenommen, wenn die Einheit trocken ist. > Es werden zwei Messungen genommen, die zweite erfolgt 5 Sekunden nach der ersten. -
Seite 62: Pz+ Algorithmus Ndl-Tabelle
PZ+ ALGORITHMUS >>NDLS (STD:MIN) AUF HÖHE (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) bis bis bis bis bis bis bis bis bis bis bis 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000... -
Seite 63: Dsat Algorithmus Ndl-Tabelle
DSAT ALGORITHMUS >>NDLS (STD:MIN) AUF HÖHE (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) bis bis bis bis bis bis bis bis bis bis bis 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000... -
Seite 64: Technische Details
TECHNISCHE DETAILS Kann verWenDet WerDen als • Tauchcomputer (Luft oder Nitrox) taUchcOMPUter leIstUnGen • Auf Bühlmann ZHL-16c basierend PZ+ oder auf DSAT basierend, Algorithmus • Nullzeiten sehr ähnlich wie PADI RDP • Dekompression in Übereinstimmung mit Bühlmann ZHL-16c und French MN90 • Nullzeiten-Tiefenstopps - Morroni, Bennet • Deko-Tiefenstopps (nicht empfohlen) - Blatteau, Gerth, Gutvik • Höhe - Bühlmann, IANTD, RDP (Cross) • Höhenkorrekturen und O2-Grenzen basierend auf NOAA-Tabellen BetrIeBsleIstUnG Funktion: Präzision: • Tiefe ±1 % der ganzen Skala • Zeitmessung 1 Sekunde pro Tag tauchzähler: • Anzeige von Tauchgängen 1 bis 12 • Zurücksetzen auf Tauchgang #1 nach dem Tauchen (nach 24 Stunden ohne Tauchgang) tauchlog-Modus: • Speichert die 12 letzten Tauchgänge zur Ansicht in den Speicher. • Nach 12 Tauchgängen wird der 13. Tauchgang gespeichert und der älteste Tauchgang gelöscht. - Seite 65 TECHNISCHE DETAILS (FORTSETZUNG) stromversorgung: • (1) 3 V/DC, CR2450, Lithiumbatterie (Panasonic oder gleichwertig) • Lagerfähigkeit Bis zu 5 Jahren (je nach Batteriehersteller) • Austausch Vom Benutzer austauschbar (empfohlen wird jährlich) • Nutzungsdauer 100 Stunden bei (1) 1 Stunde Tauchen pro Tag bis zu 300 Tauchstunden, bei (3) 1 Stunde Tauchen pro Tag Batteriesymbol: • Warnungs-Symbol an, ohne zu blinken >2,75 Volt, Batterie ersetzen empfohlen • Alarm-Symbol blinkt > 2,50 Volt, Batterie muss ersetzt werden aktivierung: • Manuell - Knopfdruck (empfohlen), erforderlich, wenn Wasseraktivierung AUS ist. • Automatisch - beim Eintauchen in Wasser (wenn Wasseraktivierung an ist) • Kann ab einer Tiefe von unter 1,2 m (4 ft.) nicht mehr manuell aktiviert werden, wenn die Wasseraktivierung AUS ist. • Kann nicht in Höhen über 4.270 Meter über Meer (14.000 ft.) betrieben werden Betriebstemperatur: • Außerhalb des Wassers - zwischen -6 º und 60 °C (20 °F und 140 °F). • Im Wasser - zwischen -21 und 35 °C (28 º und 95 °F). tlBG Segmente • Nullzeit-Normalbereich 1 bis 3 • Nullzeit-Vorsichtsbereich • Dekompressionsbereich...
- Seite 66 TECHNISCHE DETAILS (FORTSETZUNG) nUMMerIsche DIsPlaYs: Bereich: Auflösung: • Tauchgangnummer 0 bis 12 • Tiefe 0 bis 100 m (330 ft.) 0,1/1 m (1 ft.) • FO2 Set-Point Luft, 21 bis 100 % • PO2-Wert 0,00 bis 5,00 ata 0,01 ata • Verbleibende Tauchzeit 0 bis 999 Min. 1 Minute • Gesamte Aufstiegszeit 0 bis 999 Min. 1 Minute • Nullzeit-Tiefenstoppzeit 2:00 bis 0:00 Min:Sek 1 Sekunde • Nullzeit-Sicherheitsstoppzeit 3:00 bis 0:00 Min:Sek 1 Sekunde • Dekostoppzeit 0 bis 999 Min. 1 Minute • Verstrichene Tauchzeit 00 bis 999 Min.
-
Seite 67: Inspektion / Service-Aufzeichnungen
INSPEKTION / SERVICE-AUFZEICHNUNG Seriennummer: ____________________________________________ Firmware Version: ____________________________________________ Kaufdatum: ____________________________________________ Gekauft bei: ____________________________________________ Unten bitte durch einen autorisierten Oceanic-Händler ausfüllen lassen: Datum Service durchgeführt Händler / Techniker...
