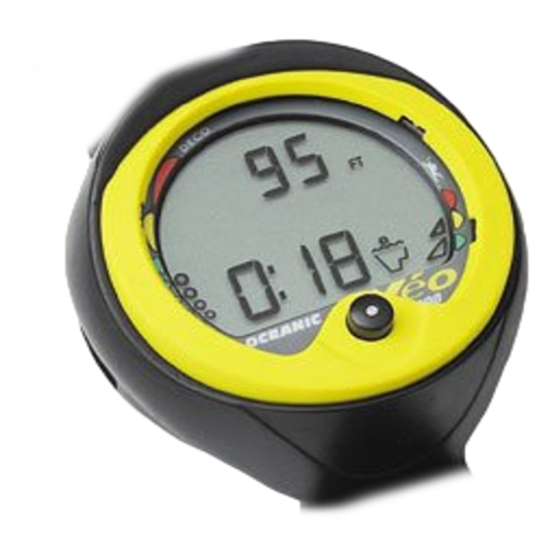

- Seite 1 BENUTZERHANDBUCH Veo 100 Nx BENUTZERHANDBUCH Tauchcomputer Veo 100 Nx...
-
Seite 2: Dekompressionsmodell
WARENZEICHEN Die folgenden Zeichen sind registrierte und unregistrierte Warenzeichen von Oceanic: Oceanic, das Oceanic Logo, Veo, das Veo Logo, Tissue Load ing Bar Graph, Pre Dive Planning Sequence, Variable Ascent Rate Indicator, Set Point, Control Console, Surface Sequence und die Farbkodierung der Balkensegemnt- Anzeige. -
Seite 3: Inhaltsverzeichnis
INHALT 2 JAHRE GARANTIE ....................................2 HINWEISE ........................................2 DEKOMPRESSIONS MODELL .................................2 FUNKTIONEN UND DISPLAYS .......................7 EINFÜHRUNG ......................................8 KONTROLLTASTE .....................................8 GRAPHISCHE ANZEIGEN ..................................9 Stickstoff Graph (TLBG) ..................................9 Sauerstoff Graph (O2BG) ..................................10 Variabler Aufstiegsgeschwindigkeit Indicator (VARI) ..........................10 ALPHA / NUMERISCHE DISPLAYS ................................11 Tiefenanzeigen ..................................... - Seite 4 INHALT (FORTSETZUNG) EINSTELLUNG WASSERAKTIVIERUNG ............................. 22 EINSTELLUNG MASSEINHEITEN ............................... 23 EINSTELLUNG STUNDENFORMAT ..............................24 EINSTELLUNG ZEIT .................................... 25 EINSTELLUNG PO2 ALARM ................................2 6 EINSTELLUNG FO2 50% DEFAULT ..............................27 ZUSAMMENFASSUNG EINSTELL_OPTIONEN ..........................28 PLANUNGS- UND TAUCHMODI ......................29 PRE DIVE PLANNING SEQUENCE ..............................30 STICKSTOFF GRAPH (TLBG) .................................
- Seite 5 INHALT (FORTSETZUNG) WASSER KONTAKTE ....................................5 2 RESET OPTION .......................................53 ALLGEMEINE INFORMATIONEN ......................5 5 PFLEGE UND REINIGUNG ..................................5 6 WARTUNG UND SERVICE ..................................56 AUSWECHSELN DER BATTERIE ................................5 8 Ausbau des Moduls aus Armband/Konsole ............................58 Einbau des Moduls in Armband/Konsole ............................62 HÖHEN KOMPENSATION ..................................63 SPEZIFIKATIONEN ....................................64 HINWEISE ZUR SACHGERECHTEN ENTSORGUNG VON BATTERIEN UND ELEKTROGERÄTEN ..........
-
Seite 6: Stickstoff Graph (Tlbg)
Komponenten: a. Icon - Operations-Modus b. Icon - Abstiegs-Pfeil Icon - Dekostopp Balken Icon - Aufstiegs-Pfeil c. Anzeige - Maximum PO2 d. Stickstoff Graph e. Anzeige - Maximale Tiefe f. Icon - Log Modus g. Icon - Tauchgangsnummer h. Icon - Temperatur i. - Seite 7 WARNUNG: Bevor Sie mit dem Veo 100Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. FUNKTIONEN & DISPLAYS...
-
Seite 8: Einführung
Herzlich Willkommen bei Oceanic. Wir beglückwünschen Sie zum Kauf des Veo 100Nx! Bevor Sie mit dem Veo tauchen, müssen Sie dieses Benutzerhandbuch und das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hier sowohl wichtige Warnungen und Si cherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. - Seite 9 BALKEN ANZEIGEN DER STICKSTOFFGRAPH (TLBG) Der Stickstoffgraph (Fig. 1a) repräsentiert die Stickstoffsättigung und zeigt Ihnen, ob Sie sich noch innerhalb der Nullzeit oder schon im Bereich einer Dekompres sion be?nden. Je tiefer und länger Sie tauchen, desto mehr Segmente werden am linken Dis playrand sichtbar.
-
Seite 10: Balkenanzeige Der Sauerstoffsättigung (O2 Bg)
BALKENANZEIGE DER SAUERSTOFFSÄTTIGUNG (O2 BG) Das O2 Balkendiagramm (Fig. 2a) zeigt die Sauerstof?adung des maximal bei jedem Tauchgang akkumulierten Sauerstoffs, oder des innerhalb 24 Stun den akkumulierten Sauerstoffs an. Während sich Ihre Sauerstoffanreicherung (Akkumulierung) während des Tauchgangs erhöht werden Segmente dem Balkendiagramm zugefügt, nimmt die Sauerstoffsanreicherung ab, werden wiederum Segmente vom Di - agramm abgezogen, um damit anzuzeigen, dass eine weitere Sättigung er laubt ist für diesen Tauchgang und die nächsten 24 Stunden. -
Seite 11: Alpha / Numerische Displays
ALPHA / NUMERISCHE DISPLAYS HINWEIS: Jede Anzeige stellt wichtige Informationen zum Tauchgang dar, daher ist es wichtig, dass Sie alle Informa- tionen richtig verstehen, um Fehler aufgrund von falscher Interpretation zu vermeiden. Alle Anzeigevarianten werden daher in diesem Manual beschrieben. Fig. -
Seite 12: Zeitanzeigen
ZEITANZEIGEN Die Zeitanzeigen werden im Format Stunde:Minute angezeigt (d.h. 1:45 be deutet eine Stunde und 45 Minuten, nicht 145 Minuten!). Der blinkende Dop - pelpunkt blinkt jede Sekunde, wenn wirkliche Zeiten angezeigt wer den (z.B. verstrichene Tauchzeit) und ist permanent zu sehen, wenn vorausberechnete Zeiten angezeigt werden (z.B. -
Seite 13: Energieversorgung
ENERGIEVERSORGUNG Der Veo arbeitet mit einer (1) Lithium 3V - Zelle, Typ CR 2450, die bis zu 300 Betriebsstunden oder 50 Aktivierungszyklen zulässt ,wenn Sie bei jeder Aktivierung einen Tauchgang durchführen. Machen Sie 3 Tauchgänge pro Aktivierung, können es bis zu 150 Tauch - gängen werden. - Seite 14 • W ird eine Batteriespannung festgestellt, die keinen sicheren Betrieb des Veo zulässt, blinkt das Batteriezeichen 5 Mal und der Computer schaltet sich ab. • W ird bei der Aktivierung eine zu niedrige Batteriespannung festgestellt, blinkt das Batteriezeichen und die Anzeige bAT 5 Sekunden lang im Sekundenrhyth mus und der Computer schaltet sich ab.
-
Seite 15: Fo2 Modus
FO2 MODUS Nach der Aktivierung funktioniert der Veo 100Nx als Luftcomputer ohne eine Anzeige der Sauerstoffberechnung, es sei denn, der Prozentsatz für Sauer stoff (FO2) wird anders als Luft eingestellt (Wert zwischen 21 und 50%). Wird ein FO2 Wert für 'Luft' eingegeben, führt der Veo 100Nx dieselben Berechnungen durch als wenn für FO2 21% Sauerstoff eingestellt wurden, das heißt, die internen Berechnungen der Sauerstof?adung für spätere Ni trox Tauchgänge erfolgt (Fig. -
Seite 16: Fo2 50% Default
FO2 50 % DEFAULT EINSTELLUNG Ist die Defaulteinstellung auf ON programmiert (Fig.11) und der FO2 Wert wurde größer als 21% eingegeben, stellt sich der FO2 Einstellung auto matisch 10 Minuten nach dem letzten Tauchgang zurück auf 50%. Die maxi - male Tiefe, die mit einem PO2 von 1,60 ATA erzielt werden kann, wird eben - falls angezeigt. -
Seite 17: Aktivierung Und Einstellung
WARNUNG: Bevor Sie mit dem Veo 100Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. AKTIVIERUNG & EINSTELLUNG... -
Seite 18: Aktivierung
AKTIVIERUNG WARNUNG: Wird der Computer in Höhen über 4.267m (14.000 Fuß) aktiviert, führt er einen Selbsttest durch und deaktiviert sich sofort. Um den Veo 100Nx zu aktivieren, drücken Sie die Taste. • N ach der Aktivierung schaltet der Computer in den Selbsttest-Modus (Fig.13), in dem sämtliche Anzeigensegmente auf dem Display erscheinen Fig. -
Seite 19: Aktivierung Durch Wasserkontakt
AKTIVIERUNG DURCH WASSERKONTAKT (EINSTELLUNG) Zur Sicherheit aktiviert sich der Veo automatisch, sobald er mit Wasser in Berührung kommt. Die Kontakte zwischen Taste und Gehäuserückseite werden dadurch überbrückt. Falls innerhalb von 2 Stunden nach Aktivierung kein Tauchgang durchge führt wird, schaltet sich der Computer automatisch ab. OBERFLÄCHEN SEQUENZ Im Ober?ächenmodus scrollt der Computer automatisch durch folgende Anzeigen:... -
Seite 20: Einstellmodus
Die Tauchgangsanzahl wird angezeigt, wenn der Computer trocken ist (0 ohne Tauchgänge), die Anzeige H2O erscheint stattdessen, wenn das Modul feucht oder nass ist (Fig. 16). Das Aufrufen anderer Modi während des Ober?ächenmodus: • D rücken Sie die Taste, um den Logbuchmodus aufzurufen. •... -
Seite 21: Fo2 Einstellung (Während Des Oberfächenmodus)
FO2 EINSTELLUNG (WÄHREND DES OBERFÄCHENMODUS) Die Werkseinstellung ist für Luft, FO2 kann aber auch auf Werte zwischen 21 und 50% in Stufen von je 1% eingestellt werden. • D rücken Sie im Ober?ächenmodus die Taste länger als 2 Sekunden, um den Einstellungs-Modus zu aktivieren. -
Seite 22: Einstellung Der Wasseraktivierung
EINSTELLUNG DER WASSERAKTIVIERUNG Die Werkseinstellung steht auf ON. Die Wasseraktivierung kann auch auf OFF gestellt werden (gesperrt) um unbeabsichtigte Aktivierung während der Fahrt oder Aufbewarung zu vermeiden. Ist die Einstellung auf ON wird der Veo automatisch aktiviert und wechselt in den Tauchmodus, sobald er ins Wasser gehalten wird. •... -
Seite 23: Einstellung Der Masseinheiten
EINSTELLUNG DER MASSEINHEITEN Die Werkseinstellung ist Imperial (US), kann aber leicht und schnell auf das metrische System eingestellt werden. • N ach der Einstellung der Wasseraktivierung erscheint die Anzeige der Maßeinheiten (Fig. 21). - - oder - - • D rücken Sie 6 Sekunden lang die Taste, lassen Sie sie los, wenn SET FT (oder M) erscheint (Fig. -
Seite 24: Einstellung Des Stundenformats
EINSTELLUNG DES STUNDENFORMATS Die Werkeinstellung steht bei 12 Std (12: Am bis 11: Pm), kann ebenso für 24 Std (0: bis 23: Std) eingestellt werden. • N ach der Einstellung der Maßeinheiten erscheint die Anzeige des Stunden formats (Fig. 22). - - oder - - •... -
Seite 25: Einstellung Der Zeit
EINSTELLUNG DER ZEIT Die Werkseinstellung beinhaltet die lokale Zeit. Die Zeit kann mit einem Wert zwischen 1:00 und 12:59 (Am/Pm) oder 0:00 und 23:59 eingestellt wer den. • N ach der Einstellung des Stundenformats erscheint die Anzeige der Zeit (Fig. 23). - - oder - - •... - Seite 26 INSTELLUNG DES PO2 ALARMS Die Werkseinstellung steht auf 1.60 (ATA). Das Maximum PO2 Signal kann mit einem Wert zwischen 1.20 und 1.60 (ATA) in Stufen von 0.10 (ATA) ein gestellt werden. • N ach der Einstellung des Datums erscheint die Anzeige des PO2 Alarms (Fig.
- Seite 27 EINSTELLUNG DES FO2 50% DEFAULT Die Werkseinstellung steht auf ON. Die FO2 50% Default kann auch auf OFF gestellt werden. Die Auswirkungen von DEFAULT ON oder OFF sind auf Seite 16 beschrieben. • N ach der Einstellung des PO2 Alarms erscheint die Anzeige der FO2 50% Einstellung (Fig.
-
Seite 28: Oberflächen Sequenz
ZUSAMMENFASSUNG DER EINSTELLUNGEN AKTIVIERUNG >> SELBSTTEST MODUS >> OBERFLÄCHENMODUS OBERFLÄCHEN SEQUENZ OBERFLÄCHENMODUS >> FLIEGEN NACH DEM TAUCHEN MODUS >> DESAT MODUS >> PLAN MODUS OBERFLÄCHEN SEQUENZ >> LOG MODUS OBERFLÄCHEN SEQUENZ >> EINSTELLUNG MODUS EINSTELLUNG MODUS SEQUENZ FO2 >> WASSER AKTIVIERUNG >> MASSEINHEITEN >> STUNDEN FORMAT >>... - Seite 29 WARNUNG: Bevor Sie mit dem Veo 100Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnun- gen und Sicherheitsempfehlungen als auch allgemeine Informa- tionen zum Produkt gegeben werden.
-
Seite 30: Pre Dive Planning Sequence Tm
1:21 (1:25) 60 (18) (:59) 70 (21) (:41) OCEANIC emp?ehlt Ihnen dringend, dass Sie vor jedem Tauchgang 80 (24) (:32) den Tauchgangsplanungsmodus nützen, um Ihren Tauchgag richtig 90 (27) (:25) zu planen, um die Überschreitung der Nullzeit oder zu hohe Sauerst-... - Seite 31 • M it jeder Tíefe, die im Tauchgangsplanungsmodus angezeigt wird, sehen Sie die vorausgesagten Nullzeiten, gegründet auf Ihren vorherigen Tauchgangs pro?len (falls die Berechnung auf Stickstoff beruht) oder zeigt die Sauerstoff anreicherung an, der Sie beim nächsten Tauchgang augesetzt sind, basierend auf einen einzelnen Tauchgang oder Ihre erlaubte Sauerstoffsättigung für die nächsten 24 Stunden (falls Berechnung auf O2 beruht).
-
Seite 32: Anzeige Der Variabelen Aufstiegsgeschwindigkeit (Fig. 28C)
STICKSTOFFSÄTTIGUNGSDIAGRAMM (Fig. 28a) Je nachdem, wie Ihre Tiefe und Tauchzeit zunehmen, füllen sich die Segmen te des Stickstoffgraphs (grün bis rot). Dies repräsentiert die Sättigung mit Stickstoff. Tauchen Sie in ?achere Tiefen auf, nehmen die gefüllten Segmente wieder ab und zeigen die Auswirkungen Ihres Multilevel-Tauchgangs. SAUERSTOFFSÄTTIGUNSDIAGRAMM (O2BG) (Fig. -
Seite 33: Kontrolle Der Anzeigen
KONTROLLE DER ANZEIGEN Während des Tauchgangsmodus stehen Ihnen bis zu vier verschiedene An zeigen zur Verfügung. Durch Drücken der Taste können Sie so oft Sie wol len zwischen den einzelnen Anzeigen wechseln. Solange sich der T aucher innerhalb der Nullzeit be?ndet, kann er wählen, welche Information ange No Deco zeigt wird. - Seite 34 • Drücken Sie kurz 1-MAL die Taste, um Display #2 aufzurufen. • Drücken Sie kurz 2-MAL die Taste, um Display #3 aufzurufen. • D rücken Sie kurz 3-MAL die Taste, um Display #4 bei Nitrox Tauchgän- gen aufzurufen. Nullzeittauchgangs-Modus - Display #2 (Fig. 31) Folgende Informationen werden angezeigt: aktuelle Tiefe, verbleibende Tauchzeit (mit Symbol), bei diesem Tauchgang erreichte maximale Tiefe (mit Symbol), verstrichene Tauchzeit (mit Symbol) und Balkenanzeigen.
-
Seite 35: Nullzeitmodus
Nullzeittauchgangs-Modus - Display #4 (Fig. 33) Diese Anzeige erscheint nicht, wenn der Veo 100Nx auf AIR eingestellt ist. Folgende Informationen werden angezeigt: aktuelle Tiefe, aktueller Wert für PO2 ( falls ein Nitroxtauchgang ) und PO2 Darstellung, verbleibende Tauch zeit (mit Symbol) und Balkenanzeigen. •... -
Seite 36: Dekompressionsmodus
DEKOMPRESSIONS-MODUS Der Veo 100Nx bietet Ihnen Informationen darüber, wie nahe Sie sich an der Dekompressionsp?icht be?nden. Der Dekompressions-Tauchgangs-Modus wird aktiv, wenn Zeit- und Tiefengrenzen für einen Nullzeittauchgang überschritten werden. Sobald Sie in den Dekompressions Modus eintreten, wechselt das Sym - bol von NoDeco zu Deco (Fig. -
Seite 37: Durchführung Von Dekompressionsstops
DURCHFÜHRUNG VON DEKOMPRESSIONSSTOPS Nachdem Ihr Tauchgang zum Dekompressionstauchgang geworden ist, sollten Sie einen langsamen, kontrollierten Aufstieg bis zur angezeigten De kompressionstiefe (Fig. 36b), oder etwas darunter, durchführen. Bleiben Sie entsprechend der angezeigten Zeit auf dieser Dekompressionsstufe (Fig. 36c). Ihre Dekompressionszeit auf der Dekostufe hängt von Ihrer Tiefe ab. Je tiefer Sie sich unter der Dekostufe be?nden, desto länger dauert die De kompression. - Seite 38 Dekompressions-Modus - DISPLAY #1 (Fig. 38) Folgende Informationen werden angezeigt: aktuelle Tiefe, maximale Tiefe, verstrichene Tauchzeit, gesamte Aufstiegszeit bis zur Ober?äche und Balken anzeigen. • D rücken Sie kurz 2-mal die Taste, um Alternativ Display #2 aufzurufen. Fig. 38 - DEKOSTOPP ALT 1 •...
-
Seite 39: Verstossmodi
VERSTOSS MODI Be?ndet sich der Veo 100Nx in einem Verstoßmodus, können die alternie renden Displays wie beschrieben durch Drücken der Taste aufgerufen. Der Computer kehrt aber nach 3 Sekunden zum Main Display zurück, wenn die Taste nicht gedrückt wird. BEDINGTER VERSTOSSMODUS Der Veo schaltet bedingt in der Verstoßmodus, wenn Sie in eine ?ache - re Tiefe (Fig.41a) als die angezeigte Dekompressionstiefe (Fig. -
Seite 40: Verzögerter Verstoss Modus
Die aufgeschlagene Strafzeit muß bei der Dekompression berücksichtigt wer den, um eine Entsättigung gutgeschrieben zu bekommen. Sobald die Straf - zeit auf der Dekompressionsstufe verbracht wurde, wird Entsättigung gutge - schrieben. Die Anzeige der vorgeschriebenen Dekompressionsstufe und -zeit geht gegen Null, der Stickstoffgraph wandert in den gelben Bereich. Der Veo kehrt in den Nullzeittauchgangs-Modus zurück VERZÖGERTER VERSTOSSMODUS#1 (Fig. -
Seite 41: Unmittelbarer Verstoss Modus Und Tiefenmessmodus
Sie müssen bis auf 18m (60 Fuß) oder knapp darunter, auftauchen und auf dieser Stufe bleiben, ohne daß die Anzeige der gesamten Aufstiegszeit zu blinken beginnt. Gibt Ihnen der Veo als nächste Dekompressionstiefe 15m (50 Fuß) etc. vor, können Sie bis zu dieser Dekostufe auftauchen und Ihre Dekompression fortführen. - Seite 42 Nun arbeitet der Veo mit eingeschränkten Funktionen im Tiefenmessmodus. Dies wird für 24 Stunden nach Beenden dieses Tauchgangs beibehalten. Der Verstoss-Tiefenmess Modus macht Veo 100Nx zu einem Digital In- strument ohne Dekompressions Funktionen. Nur aktuelle Tiefe, Max Tief, Tauchzeit, und die Aufstiegsgeschwindigkeit werden angezeigt (Fig. 46). Die Stickstoff- und die Sauerstoff- Balkenanzeige blinken als Warnung.
-
Seite 43: Hoher Po2 Tauchmodus
HOHER PO2 TAUCHMODUS Wird ein Teilsauerstoffdruck (PO2) gleich oder größer als 1.40 ATA, oder 0.2 ATA weniger als der PO2 Signal Einstellungspunkt (Benutzerein - stellung) erreicht, dann blinkt das rote LED Warnlicht, das akustische Si gnal ertönt (es sei denn es steht auf AUS (OFF) und es erscheinen der aktu elle PO2 Wert, das PO2 Symbol, die O2 Segmente am Sauerstoffgraph und der nach oben zeigende Pfeil auf der Hauptanzeige, bis sich der PO2 W wieder verringert. -
Seite 44: Hohe Sauerstoffanreicherung
HOHE SAUERSTOFFANREICHERUNG Das O2 Balkendiagramm zeigt die Sauerstoffaufnahme während dieses Ni troxtauchgangs an, oder die von weiteren Nitroxtauchgängen innerhalb von 24 Stunden, je nachdem welcher Wert zu dieser Zeit am größten ist. Die gelbe Sicherheitszone des O2 Balkendiagramms zeigt Ihnen konsequent auf bequeme Weise an, wie nah Sie der Begrenzung der Sauerstoffanreiche rung gekommen sind. -
Seite 45: Nach Dem Tauchgang
WARNUNG: Bevor Sie mit dem Veo 100Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnun- gen und Sicherheitsempfehlungen als auch allgemeine Informa- tionen zum Produkt gegeben werden. -
Seite 46: Oberflächenmodus Nach Dem Tauchgang
OBERFLÄCHENMODUS NACH DEM TAUCHGANG Tauchen Sie in eine Tiefe von 1m (3 Fuß) oder ?acher auf, schaltet der Computer in den Ober?ächenmodus und beginnt Ihr Ober?ächenintervall zu berechnen. ÜBERGANGSZEIT Die ersten 10 Minuten nach einem Tauchgang stellen eine Art Übergangszeit dar, in der folgende Informationen angezeigt werden (Fig. -
Seite 47: Nach Der Übergangszeit (Die Ersten 2 Stunden)
NACH DER ÜBERGANGSZEIT (DIE ERSTEN 2 STUNDEN) Nach Verstreichen dieser 10 Minuten erscheint das Symbol für den Ober?ä chenmodus und der Doppelpunkt in der Anzeige der Ober?ächenzeit blinkt nicht mehr. Dadurch wird angezeigt, daß der Tauchgang und die Über - gangszeit abgeschlossen sind. - Seite 48 Falls während des Tauchgangs ein Verstoß stattgefunden hat, erscheint ein Strich ( - ) anstelle von FLY. DeSat Entsättigungs - Zeit wird nicht angezeigt. Die Rückwärtszählung der Zeit bis zum Fliegen hilft Ihnen zu entscheiden, wann genügend Zeit an der Ober?äche verstrichen ist, um zu ?iegen oder größere Höhen aufzusuchen.
-
Seite 49: Logbuch
LOGBUCH Der Veo 100Nx speichert bis zu 12 Tauchgänge. Jeder Tauchgang hat 2 Log Displays - Dive Identi?er und Dive Data. Wenn das Logbuch voll (24 TG) ist, überschreibt jeder weitere Tauchgang den ältesten Tauch gang im Logbuch. Daher wird empfohlen, daß Sie Ihre Tauchgänge jeweils am Ende eines Tauchtages in Ihr Logbuch übertragen. - Seite 50 Dive Data - Tauchgangsdaten (Fig. 56) • Logbuch- Symbol und Tauchgangsnummer • erreichte Maximaltiefe (mit Symbol) • verstrichene Tauchzeit (mit Symbol) • dem Tauchgang vorangegangenes Ober?ächenintervall (mit Symbol) • v ariable Aufstiegsgeschwindigkeitsanzeige - zeigt die maximale Aufstiegsge - schwindigkeit, die bei diesem Tauchgang 4 Sekunden lang erreicht wurde. •...
-
Seite 51: Zugriff Auf Die Erste Anzeige Des Nächsten Tg
ZUGRIFF AUF DIE ERSTE ANZEIGE DES NÄCHSTEN TG • Drücken Sie die Taste 1 MAL. NACH DEN ERSTEN BEIDEN STUNDEN 2 Stunden nach Beendigung des letzten Tauchgangs erscheint die Ober - ?ächenanzeige nicht mehr. Die Rückwärtszählung der Zeit bis zum Fliegen wird solange angezeigt, bis sie bei 0:00 (Std:Min) angelangt ist oder ein neuer Tauchgang begonnen wird (Fig. -
Seite 52: Wasserkontakte
WASSERKONTAKTE Erscheint das H2O Symbol während des Ober?ächen Modus (Fig. 60), Flug zeit Modus (Fig. 61) oder Entsättigungs Modus (Fig. 61), ist dies ein Zeichen dafür, daß die Wasserkontakte noch überbrückt sind (sie sind noch naß). Der Computer muß mit Süßwasser gespült und getrocknet werden. •... -
Seite 53: Reset Option
RESET OPTION Der Veo 100Nx verfügt über eine RESET Option, welche es erlaubt, Daten zu löschen, dazu gehören Stick stoff (N2) Berechnungen, Logbuch und Download Informationen. WARNUNG: Ein Löschen der Daten und erneuter Gebrauch für einen Tauchgang durch den selben Taucher kann zu Verletzungen oder zum Tode führen!!! •... -
Seite 54: Unerwarteter Ausfall Der Informationen
UNERWARTETER AUSFALL DER INFORMATIONEN Falls Ihr Veo 100Nx aus irgendwelchen Gründen einen Totalausfall hat, ist es wichtig, dass Sie in bestimmten Situationen eine Redundanz mit sich führen und darauf vorbereitet sind. Dies ist ein wichtiger Grund dafür die erlaubten Nullzeiten nicht immer voll auszunutzen und ein Eintreten von Dekompressionsp?icht zu vermeiden. -
Seite 55: Allgemeine Informationen
WARNUNG: Bevor Sie mit dem Veo 100Nx tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. ALLGEMEINE INFORMATIONEN... -
Seite 56: Pflege Und Reinigung
Modul. • T ransportieren Sie Ihren Veo 100Nx geschützt und trocken. JÄHRLICHE INSPEKTION Ihr Veo 100Nx sollte einmal im Jahr von einem OCEANIC-Vertragshändler überprüft und gewartet werden. Zur Gewährleistung der einwandfreien Funktion des Veo 100Nx emp?ehlt OCEANIC, auch nach Ablauf der Garantie jährlich eine Inspektion dur chzu- führen. - Seite 57 SERVICE Bringen Sie Ihren Tauchcomputer zu einem OCEANIC- Vertragshändler. Einschicken Ihres Tauchcomputers: • N otieren Sie sämtliche Logbuchdaten oder laden Sie die Daten in den Speicher. Sämtliche Daten werden beim Service gelöscht. • F ügen Sie ein Schreiben bei, in dem Sie den Grund der Rücksendung, Ihren Namen, Anschrift, und Telefonnummer, unter der Sie tagsüber...
-
Seite 58: Entfernen Des Moduls Aus Der Konsole
ENTFERNEN DES MODULS AUS DER KONSOLE Falls das Module in einer Konsole montiert ist, biegen Sie die Konsole so, dass die Kanten des Moduls sicht bar werden. Falls möglich nehmen Sie das Modul mit den Fingern heraus, oder gehen Sie mit einem stump fen Schraubenzieher unter das Modul, um es vorsichtig heraus zu hebeln. - Seite 59 Entfernen der Batterieabdeckung • D er Deckelring sitzt auf der Rückseite des Computers. • D rehen Sie den Deckelring bei stetigem Druck nach innen i m Uhrzeiger - sinn um 10 Grad. Drücken Sie mit einem Schraubendreher auf die obere Seite des Rings (Fig.
- Seite 60 Einsetzen der Batterieabdeckung und des Deckelrings • E rsetzen Sie den O-Ring der Batterieabdeckung durch einen neuen. Dieser O-Ring muß ein Originalteil von Oceanic sein, das Sie bei einem Oceanic- Vertragshändler kaufen können. Durch die Verwendung ande- rer O-Ringe erlischt die Garantie.
- Seite 61 • F etten Sie den neuen O-Ring mit einer kleinen Menge Silikonfett und setzen Sie ihn auf den inneren Rand der Abdeckung. Versichern Sie sich, daß er gut sitzt (Fig. 68). • S tülpen Sie den Deckelring mit der kleinen Öffnung voran über Ihren Daumen.
-
Seite 62: Montage Des Moduls In Der Konsole / Armband
WARNUNG: Wenn einzelne Segmente der Anzeige fehlen oder unscharf sind, oder wenn das Batteriesymbol eine niedrige Batterie-spannung zeigt, geben Sie Ihren Veo 100Nx zu einem OCEANIC- Händler zur vollständigen Überprüfung, bevor Sie ihn wieder einsetzen. MONTAGE DES MODULS IN DER KONSOLE / ARMBAND •... -
Seite 63: Höhen Kompensation
AUTOMATISCHE HÖHENKOMPENSATION Der atmosphärische Druck nimmt mit zunehmender Höhe ab. Das Wetter sowie die Temperatur beein?ussen zusätzlich den Umgebungsdruck. Das kann beim Tauchen zu Fehlern führen, da herkömmliche Instrumen te den Unterschied im Umgebungsdruck nicht kompensieren können, was zu falschen Tiefenanzeigen führt. Die angezeigte Tiefe ist im Normalfall ?acher, als die, auf der sich der Taucher tatsächlich be?ndet. -
Seite 64: Spezifikationen
SPEZIFIKATIONEN KANN BENUTZT WERDEN ALS FUNKTIONSMODUS • Aktivierung / Selbsttest • Luft Computer • Ober?äche: • Nitrox Computer • Tauchgangsplanung (9 - 57 m / 30 - 190 ft) • Zeit bis zum Fliegen NULLZEIT MODELL • Entsättigungszeit • Logbuch (Datum / Zeit, Stickstoff & Sauerstoff) Basis: •... - Seite 65 SPEZIFIKATIONEN (FORTSETZUNG) FUNKTIONSMODUS (Fortsetzung) • Dekompressionstauchgang: • #1 - Hauptdisplay (aktuelle Tiefe, Dekozeit- und -tiefe, gesamte Aufstiegszeit, Balkenanzeigen) • #2 (maximale Tiefe, Dekozeit- und -tiefe, verstrichene Tauchzeit, gesamte Aufstiegszeit, Balkenanzeigen • #3 (#1 plus Temperatur, Tageszeit) • #4 - wenn Nitrox Tauchgang ( #1 plus aktuelles PO2) •...
- Seite 66 SPEZIFIKATIONEN (FORTSETZUNG) Sonderanzeigen: Auftreten • Selbsttest bei manueller Aktivierung • Seriennummer nach Selbsttest • Out of Range >99.9 Meter (>330 feet) • Mess Modus Countdown Timer 23:50 - 0 Std. (nach Verstoß) BALKENANZEIGE Stickstoffgraph Segmente Oxygen (O2) Bar Graph: Segmente •...
- Seite 67 SPEZIFIKATIONEN (FORTSETZUNG) Tauchgangszählung: • Anzeige der Tauchgänge #1 to 24, 0 falls kein Tauchgang durchgeführt wurde • Erneut Tauchgang #1 wenn nächster Tauchgang nach Mitternacht + neues Datum Logbuch: • Speichert die letzten 12.Tauchgänge zur Ansicht • nach 12 Tauchgängen wird der 24. hinzugefügt und der 1. gelöscht Höhe: •...
- Seite 68 Temperaturen erfolgt (unter der Gefriergrenze) sollten Sie das Gehäuse und die Batterie vor dem Tauchgang mit Körperwärme etwas aufwärmen. Zubehör (optional beim Oceanic-Vertragshändler erhältlich): • Displayschutz (Tauchcomputer) - wird auf dem Display angebracht und schützt vor Kratzern...
- Seite 69 Ermessen der Fa. Oceanic kostenlos (außer Portokosten) entweder repariert oder ausgetauscht. • D ie Garantie verliert ihre Gültigkeit, wenn eine Person oder Personen, die nicht autorisierte/r Oceanic Händler ist/sind, Service- oder Reparaturarbeiten vornehmen oder am Gerät vorgenommen haben.
- Seite 70 Hinweistext der Hersteller zur Information gegenüber privaten Haushalten [§9 Abs. 2 ElektroG i. V. m. §10 Abs. 3] • G ebrauchte Elektro-und Elektronikgeräte dürfen • B itte informieren Sie sich über ihren lokalen gemäßeuropäischer Vorgaben [1] nicht mehr Abfallkalender oder bei Ihrer Stadt-oder Ihrer zum unsortierten Siedlungsabfall gegeben wer- Gemeinde-verwaltung über die in Ihrem Gebiet den.
- Seite 71 SERVICE Serien Nr. & Rev. Nr. ____________________ Kaufdatum _____________________________ Händler ________________________________ Unten stehende Daten sind durch den autorisiertenOceanic Händler oder Techniker auszufüllen: Datum Serviceleistung Händler/Techniker...
- Seite 73 Oceanic Tauchsport Vertriebs-GmbH, Am Mittleren Moos 36 D- 86167 Augsburg Telefon: +49 (0)8 21 81 03 42 0 Telefax: +49 (0)8 21 81 03 42 29 E-Mail: office@oceanic.de www.oceanic.de , 2008, 2009 ©2002 Design, 2006...
