TP75M INSTALLATION
Sicherheitshinweis:
Der Anschluss des Gerätes darf nur durch eine ausgewiesene Fachkraft
erfolgen. Es sind die jeweils gültigen Normen sowie die Vorschriften
des zuständigen Elektroversorgungsunternehmen zu beachten.
BEFESTIGUNG

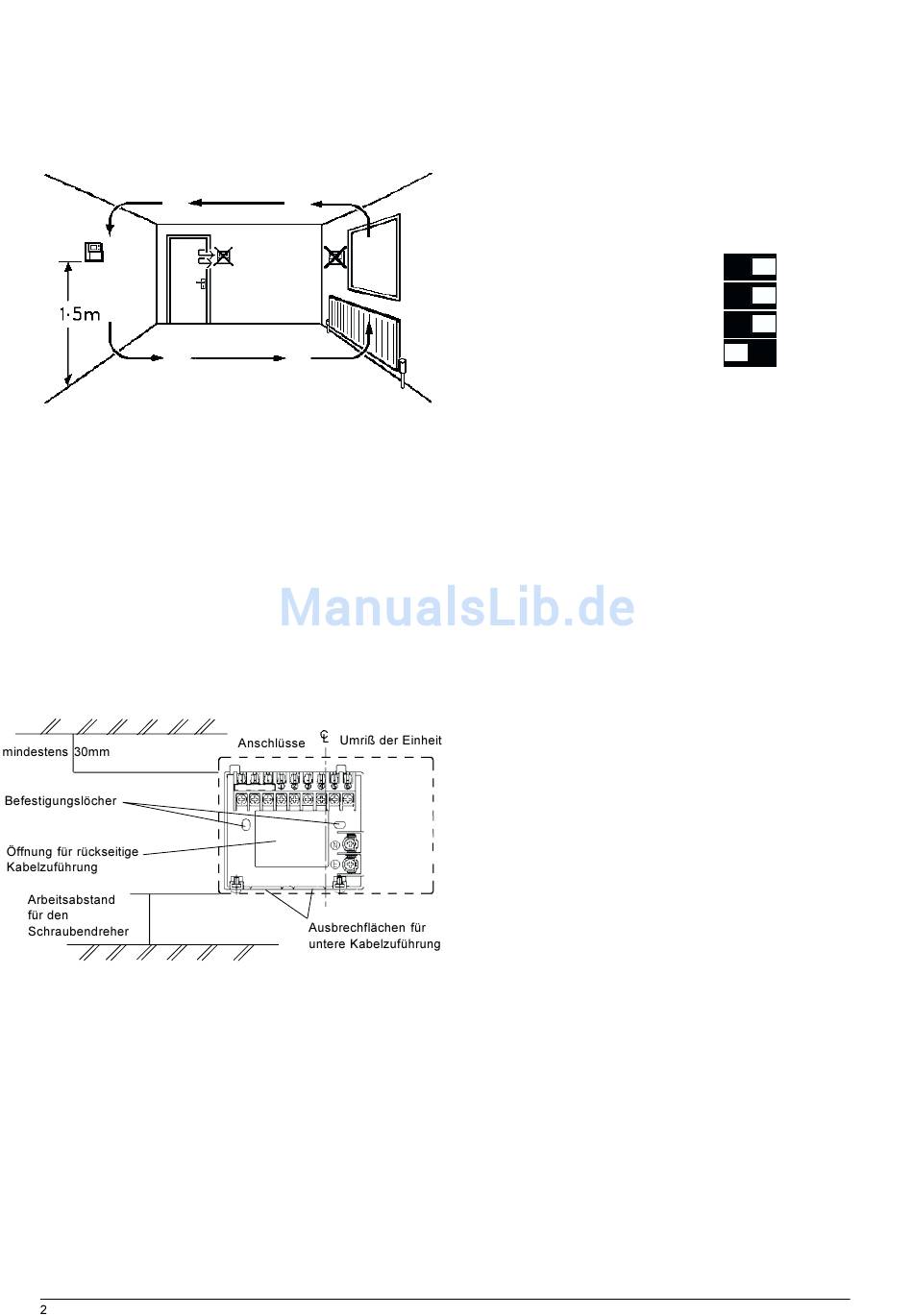

Bild 2: Idealer Platz für TP75M/TS2
1a. TP75M: Man wählt den gewünschten Befestigungsort
(gemäß Bild 2.)
1b. TP75MA:Man wählt den gewünschten Befestigungsort für
den externen Fühler TS2 (gemäß Bild 2.) Dann wählt man
den gewünschten Befestigungsort für den TP75M. Für die
Verbindung
des Fühlers TP2 mit der Steuerung TP75M
sollte massiver Kupferdraht mit 1,5 mm² Durchmesser
verwendet werden. Bitte beachten Sie, daß
(a)
das Kabel nicht länger als 50 m sein sollte,
(b)
wenn Twisted-Pair-Kabel eingesetzt wird, kann die
Kabellänge bis 35 m betragen,
(c)
das Kabel nicht dicht parallel zu Netzkabeln verlaufen
sollte, um elektrische Interferenzen (Störfelder) zu
vermeiden. Wo ein Netzkabel gequert werden muß,
sollte dies in einem rechten Winkel geschehen.
Bild 3: Abstände bei der Befestigung der Wandplatte
2.
Achten Sie bei der Befestigung der Wandplatte darauf, daß
die
Anschlüsse oben liegen und sich die ( gedachte )
senkrechte Mittellinie der Heizungssteuerung an der rechten
Kante der Vertiefung von Anschluß 4 befindet. Beachten Sie
bitte auch den für die Installation und spätere Entfernung
notwendigen Abstand. ( Siehe Bild 3. )
3.
Befestigen Sie jetzt die Wandplatte wie beschrieben an der
Wand.
4.
Stellen Sie die Verbindungen für die Steuerkreise der Anlage
( und den externen Fühler ) her.
5.
Aufputzkabel können nur von unten in die Steuereinheit
eingeführt werden. Wenn sie auf einer UP-Dose montiert
wird, können die Kabel durch die Öffnung von hinten eingeführt
werden.
6.
Diese Modelle brauchen keine Verbindung mit Erde
(Schutzleiter). Allerdings ist ein Anschluß für Erde (sowie
einer für Null) auf der Wandplatte vorhanden, um ein
durchgängiges Erdungspotential für die Verbindungen mit
der Heizungsanlage zu gewährleisten.
7.
Auf
der nächsten Seite sind die elektrischen
Verdrahtungspläne dargestellt.
8.
Entfernen Sie Staub und Montageschutt von der Wandplatte.
9.
Bevor Sie die Steuerung auf der Wandplatte befestigen,
vergewissern Sie sich, daß die 4 Mikroschalter (siehe Bild 4)
auf der Rückseite der Einheit wie erforderlich eingestellt
wurden.
Die Einstellmöglichkeiten sind:
Bild 4: Werksseitige
Einstellungen der
Mikroschalter.
Schalter 1 : 5/2 DAY oder 7 DAY
Steht der Schalter auf der Position 7 DAY, kann jeder Tag mit
unterschiedlichen Schaltzeiten und Temperaturen
programmiert werden. Durch Umschalten auf die Position 5/
2 DAY kann man Montag bis Freitag mit einer Einstellung der
Schaltzeiten und Temperaturen versehen, Samstag und
Sonntag mit einer anderen Einstellung.
Schalter 2 : OSC ON oder OSC OFF
Hiermit wird die Optimale Startsteuerung (OSC) für die
Startzeit 1 ein - oder ausgeschaltet. Um verschiedene
Gebäude- konstruktionen zu berücksichtigen, kann man
zwischen vier Anfahrkurven wählen (siehe Zeichnung vorige
Seite). Diese Kurven geben an, wie lange vor der Startzeit 1
die Heizungsanlage angeschaltet werden wird. Man kann
zwischen folgenden Anfahrzeiträumen wählen: 0:00, 0:30,
1:00, 1:30 oder 2:00 (2 Stunden). Durch die Auswahl 0 wird
die Funktion wirksam ausgeschaltet.
Einmal aktiviert, wird der Unterschied zwischen der
Raumtemperatur und der für Startzeit 1 festgelegten
Temperatur genutzt, um eine Vorwärmperiode zu erzeugen,
die sich zu der eingestellten OSC-Periode proportional verhält.
Je näher die Raumtemperatur der für Startzeit 1 festgelegten
Temperatur ist, desto kürzer ist die Vorwärmperiode.
Eine Ersteinstellung von 30 Minuten für die Optimale
Startsteuerung wird empfohlen. Siehe auch den Abschnitt
"Nach der Inbetriebnahme".
Schalter 3 : CHRONO ON / OFF
Wenn dieser Schalter auf ON / OFF gestellt ist, funktioniert
der TP75M als herkömmlicher Raumthermostat,der die
Heizungsanlage schaltet, um die programmierte Temperatur
aufrecht zu erhalten. In der Position wird die mit Schalter 4
eingestellte Steuerfunktion aktiviert.
WICHTIG: Bei Systemen mit motorgetriebenen Zonenventilen
wird die Stellung ON / OFF empfohlen.
Schalter 4 : CHRONO 6 oder CHRONO 3
Dieser Schalter stellt den TP75M auf die Steuerung
verschiedener Arten von Heizungsanlagen ein. Typisch sind:
Chrono 3 ist für Systeme mit hoher Wärmeträgheit. Chrono
6 ist für Systeme mit niedriger Wärmeträgheit.
10. Setzen Sie die Schlitze an der Oberseite der Steuereinheit
über die Zapfen oben an der Wandplatte und drehen Sie das
eingehängte Oberteil nach unten, bis die Einheit voll mit der
Wandplatte Kontakt hat. Jetzt werden die beiden Schrauben
von unten angezogen, um die Einheit an der Platte zu
befestigen.
11. Bevor die Programmierung vorgenommen wird, sollten die
Einheit und die Schaltkreise überprüft werden. Bitte gehen
Sie entsprechend den nachfolgenden Angaben zur
Inbetriebnahme vor.
5/2 Day
7 Day
OSC ON
OSC OFF
CHRONO
ON/OFF
Chrono 6
Chrono 3
