Mehrere Dynamic LEDs
1.
Befestigen Sie das Effektlicht an einem stabilen Träger (benutzen Sie eine für 30kg ausgelegte oder
stärkere C-Klemme auf dem Dynamic LED). Lassen Sie mindestens 0,5m Freiraum nach allen Seiten für
die Luftzirkulation.
2. Benutzen Sie ein 3-p XLR-Kabel, um die Dynamic LEDs und andere Geräte anzuschließen..
Die Poles:
3.

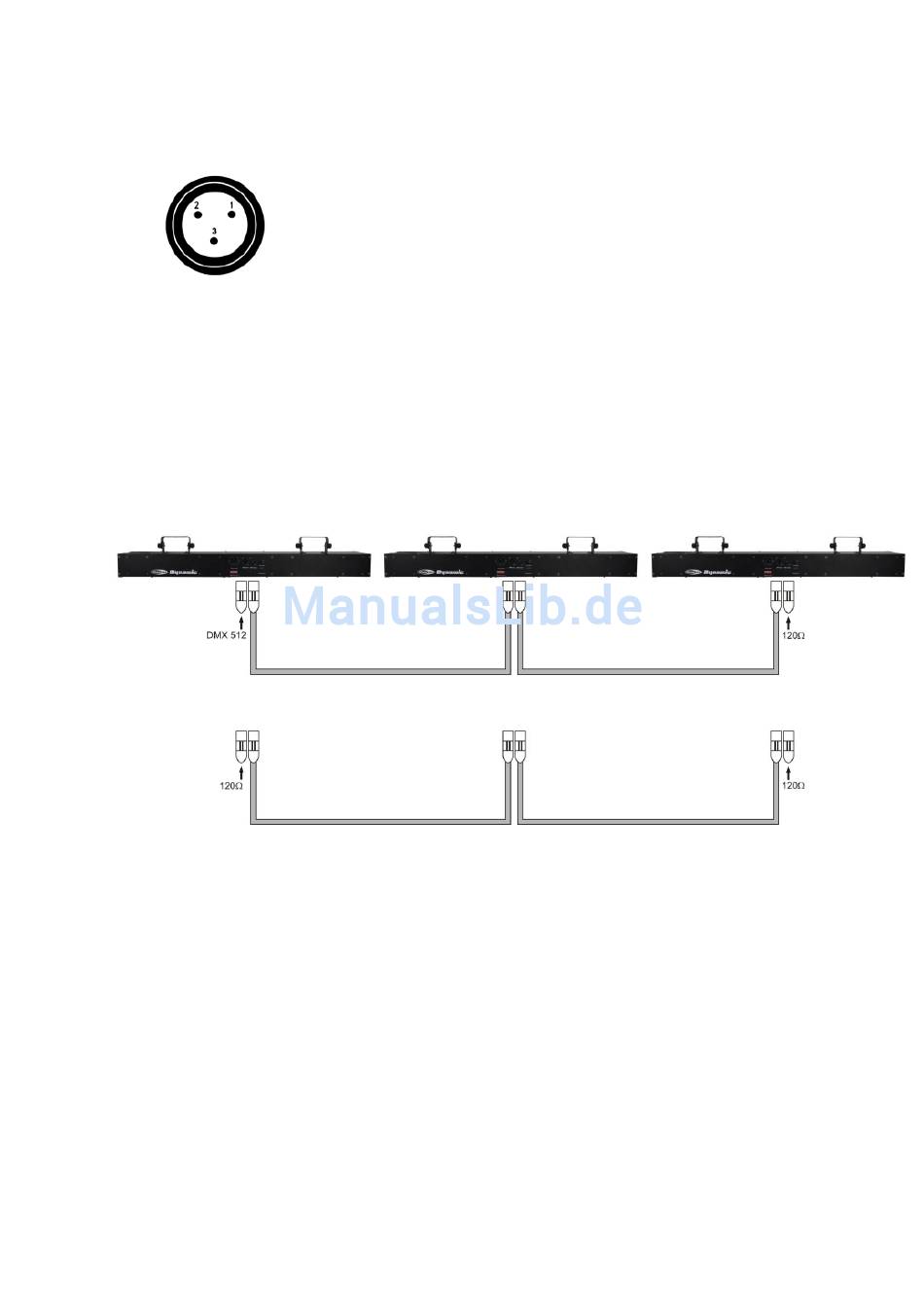

Schließen Sie die Geräte an wie in Abb. 3 dargestellt. Schließen Sie alle DMX-Signalkabel von der ersten
DMX "out"-Buchse des ersten Geräts an der "in"-Buchse des zweiten Geräts an. Wiederholen Sie diesen
Prozess, um das zweite, dritte und vierte Gerät anzuschließen.
4. Stellen Sie die Dip-Schalter wie folgt ein.
Dynamic LED
Gerät
1
Gerät
2
Gerät
3
Gerät
4
5. Stecken Sie das eine Ende des Hauptstromkabels in eine geeignete Steckdose.
Verfahren Sie bei allen anderen Geräten und dem Controller genauso.
DMX-Set up
Master/Slave Set up
Hinweis: Schließen Sie alle DMX-Kabel an und stellen Sie die Dip-Schalter ein, bevor Sie
wieder Strom anschließen.
6. Schließen Sie den Strom noch nicht an, bevor Sie nicht das ganze System aufgebaut und richtig
angeschlossen haben. Gestalten Sie Ihre Show den DMX Controller-Funktionen entsprechend.
(DMX
Control)
1.
Erde
2.
Signal -
3.
Signal +
Adreßwert
0
5
10
15
DMX Dip-Schalter "ON"
NUR
Dip-Schalter
#1, #3 DMX
und für
#2, #4
und für
DMX #10.
#1, #2, #3, #4,
9
#10.
DMX #10.
und für
DMX #10.
Abb. 3
