5 Installation und Elektrischer Anschluss

Achtung: Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur
von einer Elektrofachkraft durchgeführt werden (VDE 0100-200)
Gefahr
Offen liegende Spannungsleitungen
• Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
• Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten.

5.1 Installationsempfehlung

• Der Abstand zwischen dem Antrieb und dem Sender sollte
mindestens 300 mm betragen
• Der Abstand zwischen zwei Empfängern sollte mindestens
200 mm betragen
• Starke lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren
Sendefrequenz mit der Steuerung identisch ist, können die
Funktion beeinflussen
• Verlegen Sie das Anschlusskabel in einer Schleife nach
unten, um zu verhindern, dass Wasser in den Antrieb läuft.
Siehe Bild

5.2 Elektrischer Anschluss

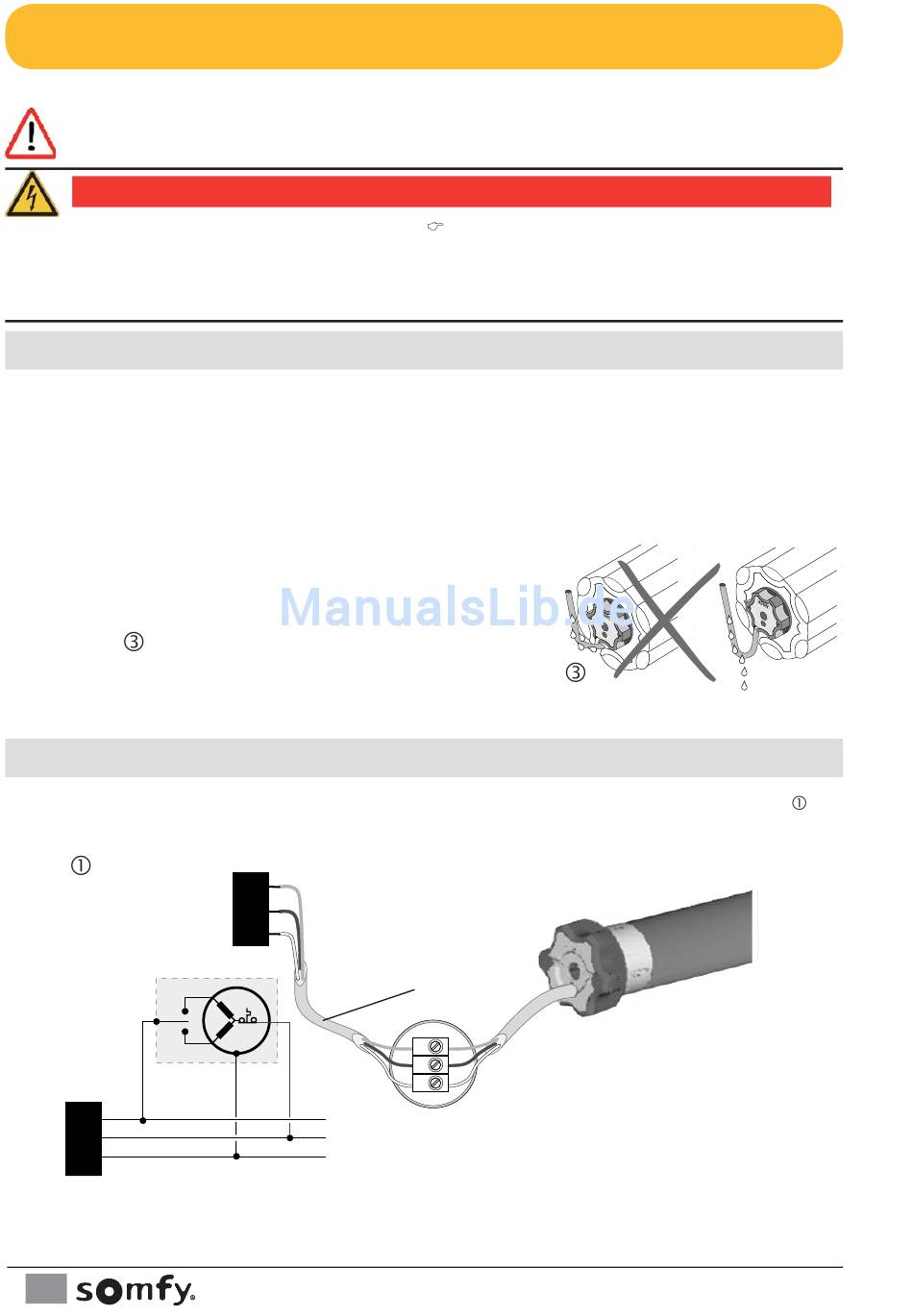

• Schließen Sie den Oximo RTS entsprechend der Klemmenbelegung an
230 V/50 Hz
L
1
N
2
3
PE
6
1
2
3
3 x 1,5 mm
© by Somfy GmbH Technische Änderungen bleiben vorbehalten
Berührungsgefahr, Stromschlag
2
1
1 L
2
2 N
3
3 PE Schutzleiter = gelb-grün
. Siehe Abbildung
Phase = braun
Nullleiter = blau
Oximo RTS
