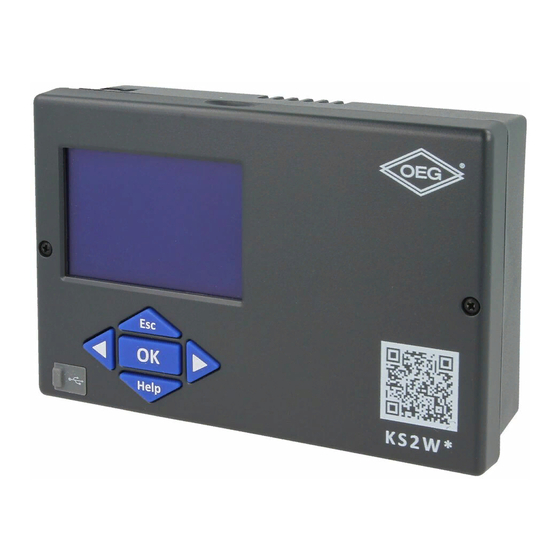

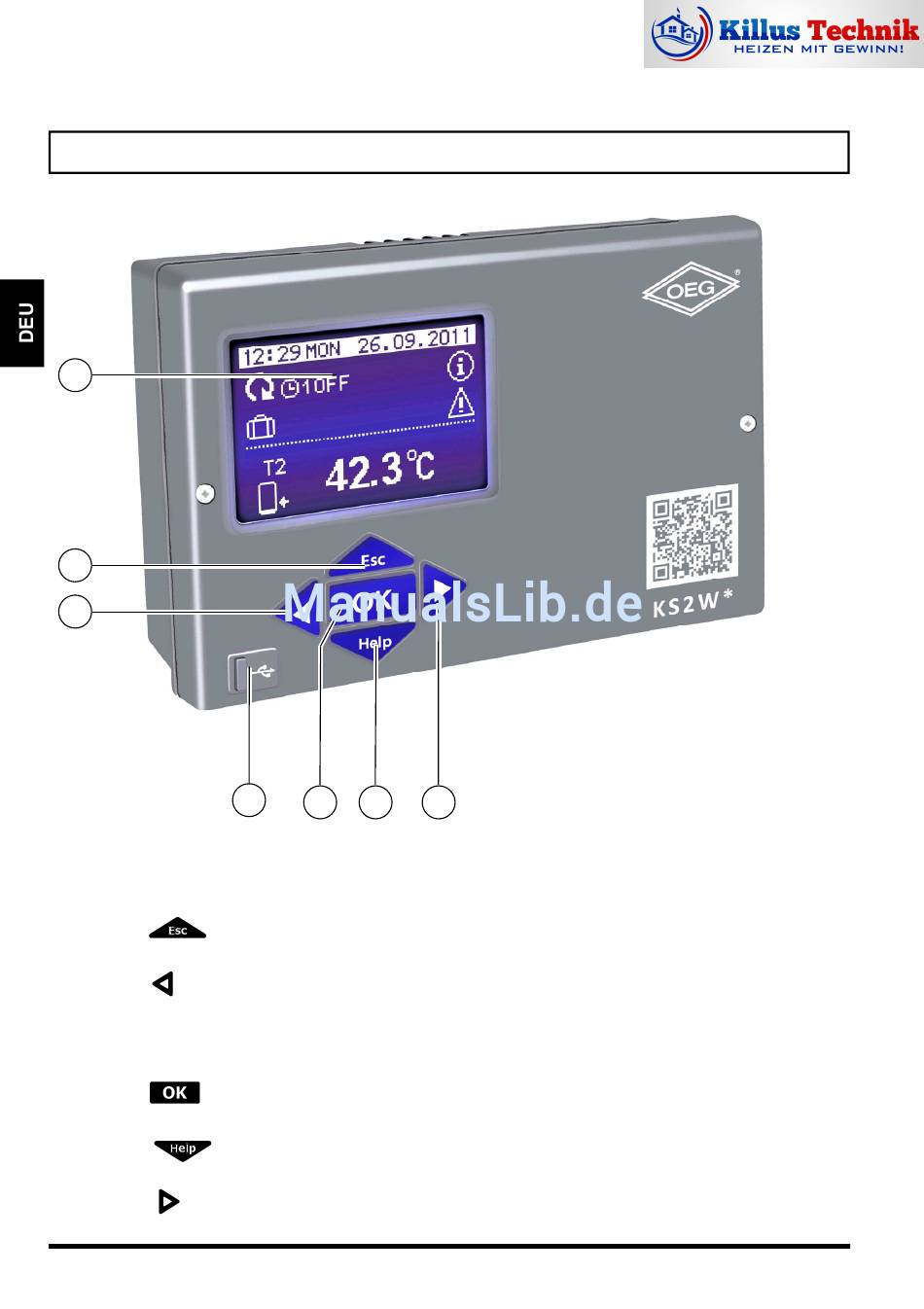

AUSSEHEN DES REGLERS
1
2
3
1 - Graphisches Display.
2 - Taste
(Esc - zurück).
3 - Taste
(Bewegung nach links, Wertabnahme).
4 - USB-Anschluss für PC.
5 - Taste
(Menüanwahl, Anwahlbestätigung).
6 - Taste
(Hilfe).
7 - Taste
(Bewegung nach rechts, Wertzunahme).
