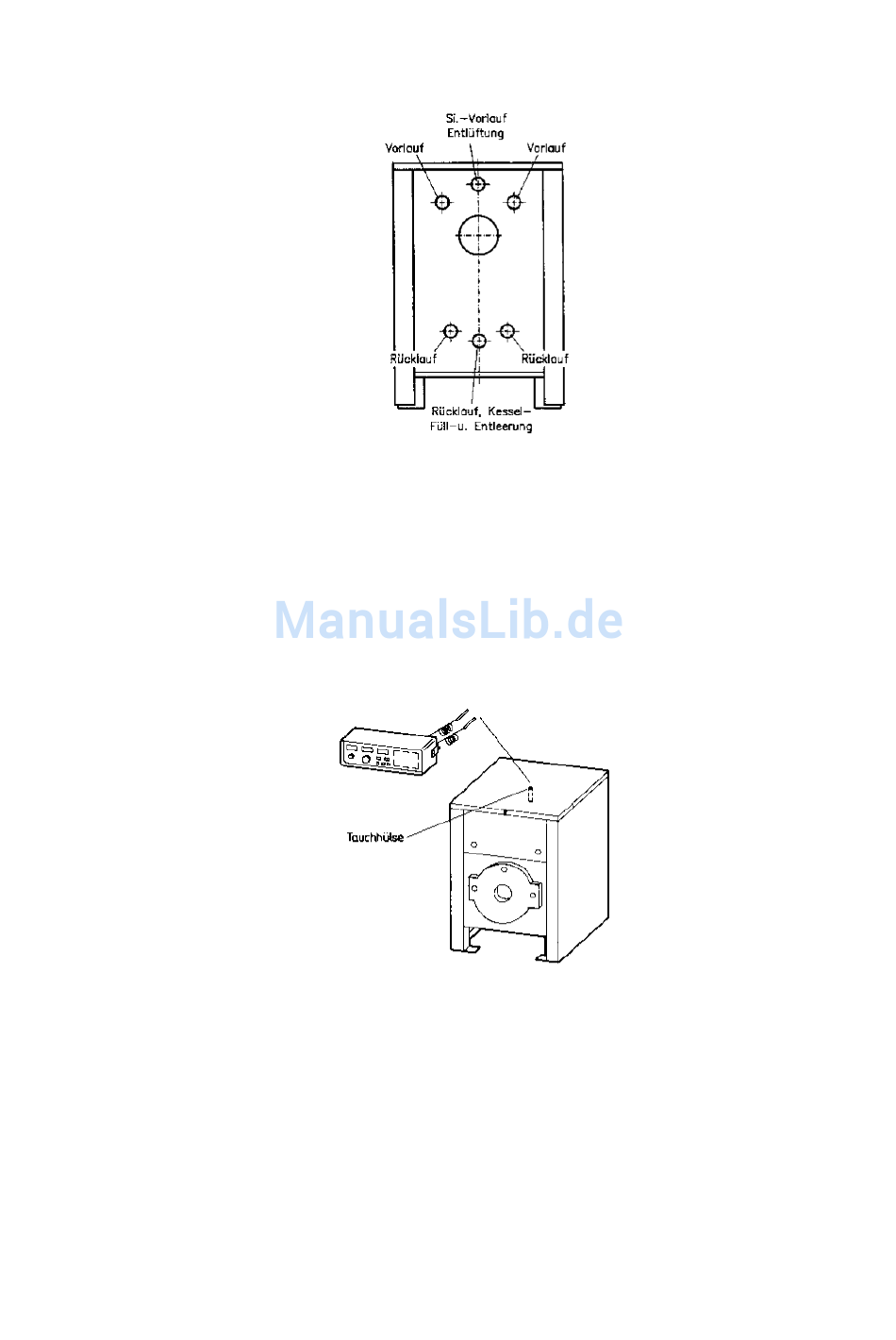

9 Heizungsanschluß
Um Betriebsstörungen zu vermeiden wird empfohlen, den Heizungsanschluß nach einem der von KÜN-
ZEL herausgegebenen Anlagenvorschläge zu gestalten.
Wir empfehlen weiterhin Vorlauf und Rücklauf am RL-Kessel über Kreuz anzuschließen, da ansonsten
die Gefahr eines Strömungskurzschlusses besteht.

10 Montage des Schaltfeldes

10.1 Kessel als Einzelgerät
Abbildung 2: Schaltfeldmontage RL
Wird der RL–Kessel als Einzel– oder Beistellgerät eingesetzt, dann muß das Schaltfeld auf dem Kes-
sel montiert werden. Für diese Montage ist ein spezieller Montagebügel erforderlich. Mit Hilfe dieses
Bügels, wird das Schaltfeld auf den Kessel geschraubt.
Die Fühler für den Sicherheitstemperaturbegrenzer, den Kesselregler, die Kesseltemperaturanzeige und
der Kesselfühler der Elektronik werden unter die Verkleidung geführt und in die eingeschweißte Tauch-
hülse des Kessels gesteckt. Achten Sie darauf, daß die Fühler möglichst tief in der Tauchhülse sitzen.
Die Fühler werden mit der mitgelieferten Spannfeder festgeklemmt.
