Citrin Solar CS 1.2

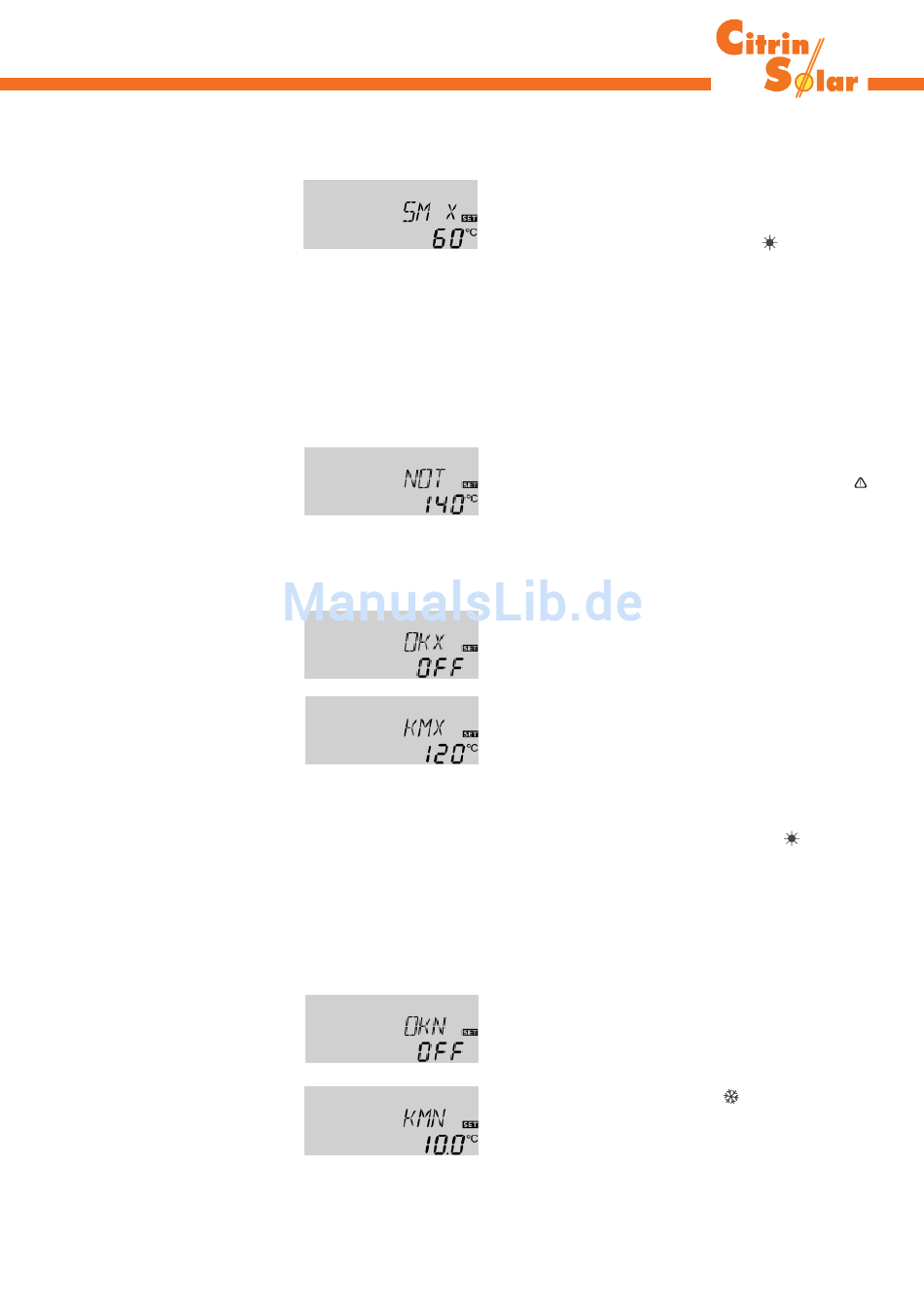

4.1.8 Speicher-Maximaltemperatur
S MX:
Speichermaximaltemperatur
Einstellbereich 2 ... 95 °C
Werkseinstellung 60 °C
4.1.9 Kollektor-Grenztemperatur
Kollektornotabschaltung
NOT :
Kollektorbegrenzungs-
temperatur
Einstellbereich 110 ... 200 °C,
Werkseinstellung 140 °C
4.1.10 Systemkühlung
OKX:
Option Systemkühlung
Einstellbereich OFF ... ON
Werkseinstellung ON
KMX:
Kollektormaximaltemperatur
Einstellbereich 100... 190 °C
Werkseinstellung 120 °C
4.1.11 Option Kollektorminimalbegrenzung
OKN:
Kollektorminimalbegrenzung
Einstellbereich OFF / ON
Werkseinstellung OFF
KMN :
Kollektorminimaltemperatur
Einstellbereich 10 ... 90 °C
Werkseinstellung 10 °C
CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040
Seite 13/20
Bei Überschreiten der eingestellten Maximaltemperatur wird
eine weitere Speicherladung verhindert und somit eine schä-
digende Überhitzung vermieden. Bei überschrittener Spei-
cher-Maximaltemperatur wird im Display
Hinweis: Der Regler verfügt über eine Speichersicherheits-
abschaltung, die bei 95 °C für die Speichertemperatur eine
weitere Beladung verhindert.
Bei Überschreiten der eingestellten Kollektor-Grenz-
temperatur (NOT) wird die Solarpumpe (R1 / R2) ausge-
schaltet, um einer schädigenden Überhitzung der Solar-Kom-
ponenten vorzubeugen (Kollektornotabschaltung). Ab Werk
ist die Grenztemperatur auf 140 °C eingestellt, kann aber in
dem Bereich von 110 ... 200 °C verändert werden. Bei über-
schrittener Kollektor-Grenztemperatur wird im Display
(blinkend) angezeigt.
Bei Erreichen der eingestellten Speichermaximaltemperatur,
schaltet die Solaranlage ab. Steigt jetzt die Kollektor-
temperatur auf die eingestellte Kollektormaximaltemperatur
(KMX) an, wird die Solarpumpe solange aktiviert, bis die-
ser Temperaturgrenzwert wieder unterschritten wird. Dabei
kann die Speichertemperatur weiter ansteigen (nachrangig
aktive Speichermaximaltemperatur), jedoch nur bis 95 °C
(Speichersicherheitsabschaltung). Liegt die Speicher-
temperatur über der Speichermaximaltemperatur (S MX)
und die Kollektortemperatur mindestens 5K unter der
Speichertemperatur, läuft die Solaranlage solange weiter, bis
der Speicher über den Kollektor und die Rohrleitungen
wieder unter die eingestellte Speichermaximaltemperatur
(S MX) zurückgekühlt wurde.
Bei aktiver Systemkühlung wird im Display
angezeigt.Durch die Kühlfunktion bleibt die Solaranlage an
heißen Sommertagen länger betriebsbereit und sorgt für
eine thermische Entlastung des Kollektorfeldes und des
Wärmeträgermediums.
Die Kollektor-Minimaltemperatur ist eine Mindest-Einschalt-
temperatur, die überschritten werden muss, damit die Solar-
pumpe (R1) eingeschaltet wird. Die Mindesttemperatur soll
ein zu häufiges Einschalten der Solarpumpe bei geringen
Kollektor-Temperaturen verhindern. Bei unterschrittener
Minimaltemperatur wird im Display
angezeigt.
(blinkend)
(blinkend) angezeigt.
