Citrin Solar CS 1.2

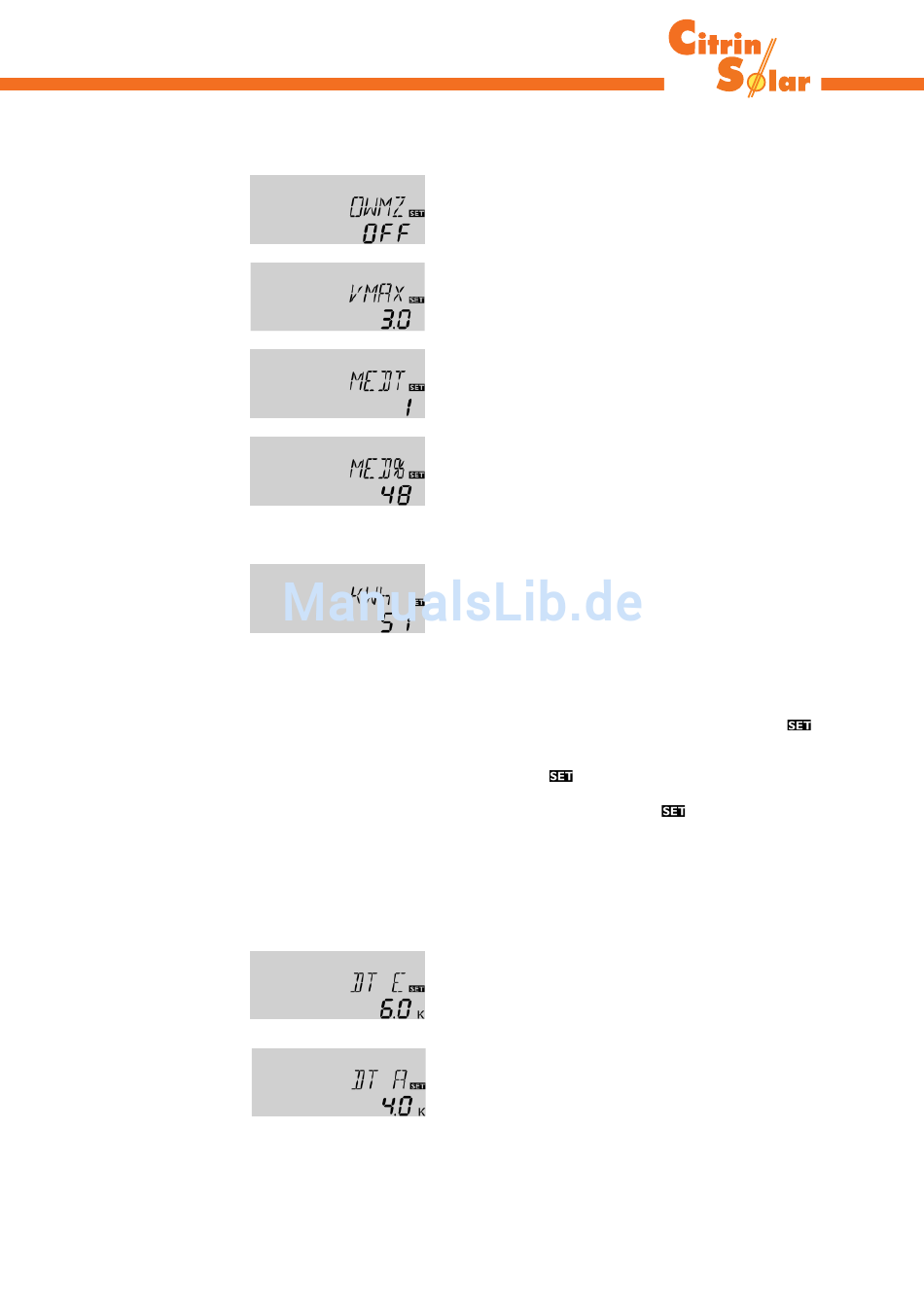

4.1.6 Wärmemengenbilanzierung
OWMZ :Wärmemengen-
bilanzierung
Einstellbereich OFF ... ON
Werkseinstellung OFF
VMAX: Volumenstrom in
l/min
Einstellbereich 0 ...20
in 0.1 Schritten
Werkseinstellung 3,0
MEDT: Frostschutzart
Einstellbereich 0 ... 3
Werkseinstellung 1
MED%: Frostschutzgehalt
in (Vol-) %
MED% wird bei MEDT 0
und 3 ausgeblendet
Einstellbereich 20 ... 70
Werkseinstellung 48
kWh/MWh :Wärmemenge
in kWh / MWh
Anzeigekanal
4.1.7 ∆ ∆ ∆ ∆ ∆ T -Regelung
DT E :
Einschalttemperaturdifferenz
Einstellbereich 1,0 ... 20,0 K
Werkseinstellung 6.0
DT A :
Ausschalttemperaturdifferenz
Einstellbereich 0,5 ... 19,5 K
Werkseinstellung 4.0 K
Hinweis: Die Einschalt-Temperaturdifferenz muss minde-
stens 1 K größer als Ausschalt-Temperaturdifferenz sein.
CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040
Seite 12/20
Grundsätzlich ist in Verbindung mit einem Flowmeter eine
Wärmemengenbilanzierung möglich. Dazu ist in Kanal
OWMZ die Option Wärmemengenbilanzierung zu aktivie-
ren.
Der am Flowmeter abzulesende Volumenstrom (l/min) muss
im Kanal VMAX eingestellt werden. Frostschutzart und
Frostschutzgehalt des Wärmeträgermediums werden in den
Kanälen MEDT und MED% angegeben.
Frostschutzart:
0 : Wasser
1 : Propylenglykol
2 : Ethylenglykol
®
3 : Tyfocor
LS / G-LS
Über die Angabe des Volumenstroms und der Referenzsen-
soren Vorlauf S1 und Rücklauf T- wird die transportierte
Wärmemenge gemessen. Diese wird in kWh-Anteilen im
Anzeigekanal kWh und in MWh-Anteilen im Anzeigekanal
MWh angezeigt. Die Summe beider Kanäle bildet den ge-
samten Wärmeertrag.
Die aufsummierte Wärmemenge kann zurückgesetzt wer-
den. Sobald einer der Anzeigekanäle der Wärmemenge an-
gewählt ist erscheint im Display dauerhaft das Symbol
Die Taste SET (3) muss ca. 2 Sekunden lang gedrückt wer-
den um in den RESET-Modus des Zählers zu gelangen. Das
Display-Symbol
blinkt und der Wert für die Wärme-
menge wird auf 0 zurückgesetzt. Um den RESET-Vorgang
abzuschließen, muss mit der Taste
Soll der RESET-Vorgang abgebrochen werden, muss ca. 5
Sekunden gewartet werden. Der Regler springt danach au-
tomatisch in den Anzeigemodus zurück.
Zunächst verhält sich die Regelung wie eine Standard-
differenzregelung. Bei Erreichen der Einschaltdifferenz
(DT E) wird die Pumpe eingeschaltet. Bei Unterschreiten
der eingestellten Ausschalt-Temperaturdifferenz (DT A)
schaltet der Regler AUS.
.
bestätigt werden.
