3.4. Die Rundanzeige für das Vario und die Sollfahrt
Die Rundanzeige wird für die optische Anzeige des Varios und der Sollfahrt verwendet. Eine Beson-
derheit ist der Anzeigenbereich.

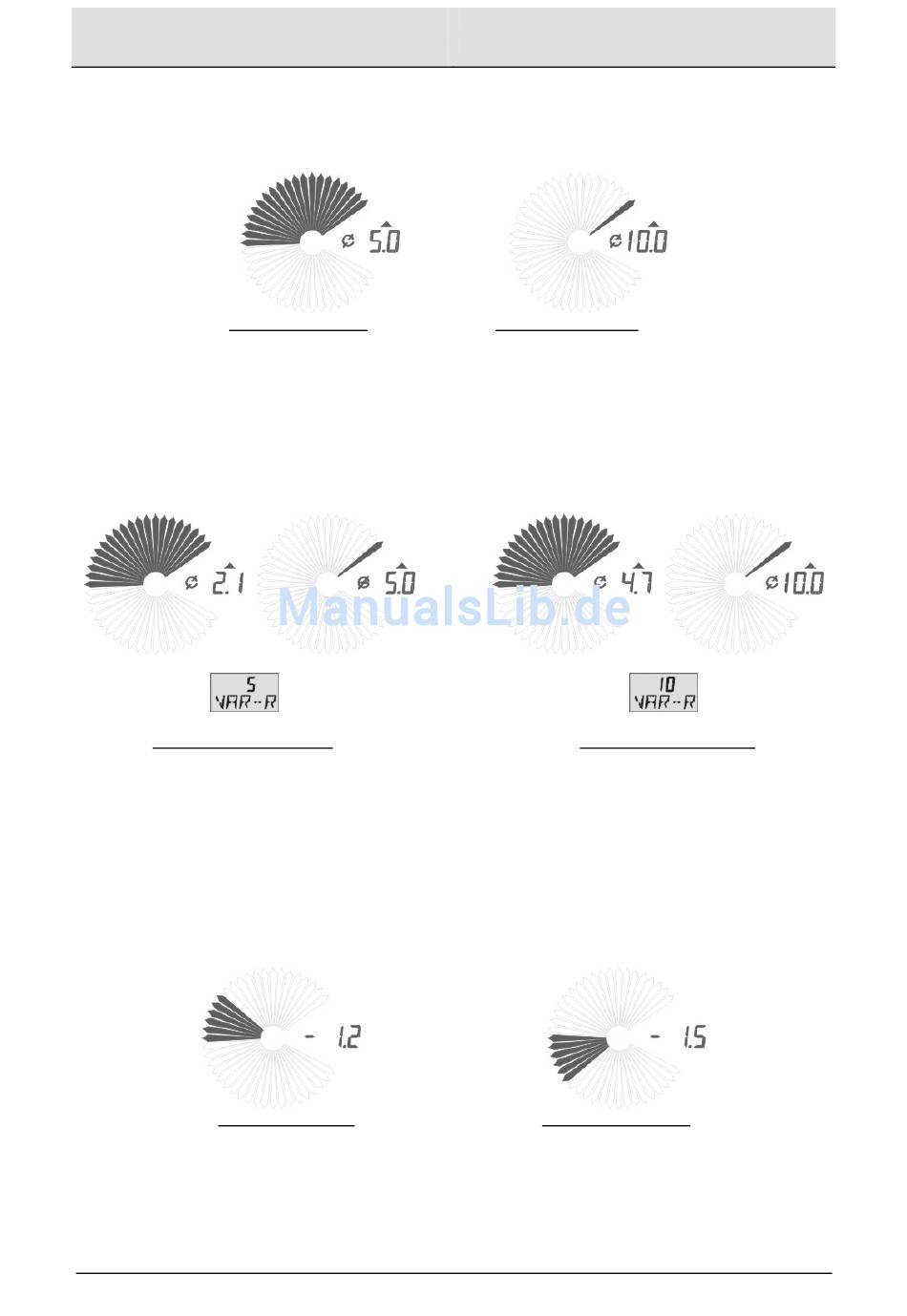

z.B. 5 m/s Steigen
z.B. 10 m/s Steigen
Bei der LC-Anzeige vom C4 haben sie den doppelten Anzeigebereich. Am Anfang füllt sich die Anzei-
ge (0 – 5 m/s). Anschließend leert sich Anzeige von der Mitte (5 – 10 m/s).
3.4.1. Rundanzeige im Variobetrieb
Im Variobetrieb hat die Rundanzeige zwei einstellbare Messbereiche. 2.5 und 5 m/s bzw. 5 und 10
m/s. Sie können die Messbereiche umschalten, wenn sie auf den Cursorpunkt A.Climb/Mc.Cready
gehen und die OK-Taste drücken. Nach dem Umschalten sehen sie für ein paar Sekunden den ei-
gestellten Messbereich.
Messbereich 2.5 – 5 m/s
Messbereich 5 – 10 m/s
An den angezeigten Werten des Varios kann man die nichtlineare Darstellung gut erkennen. Je näher
der Variowert am Nullpunkt ist, desto empfindlicher ist die Varioanzeige. Bei der zusätzlichen an-
zuschliesenden Analoganzeige werden die Werte linear ausgegeben. Die digitale Anzeige rechts von
der Rundanzeige zeigt den Integrator über die eingestellte Zeitkonstante.
3.4.2. Rundanzeige im Sollfahrtbetrieb
Im Sollfahrtbetrieb zeigt die Rundanzeige die Geschwindigkeitsabweichung von der Sollfahrt. Zu
schnelles Fliegen wird durch Anzeige der Pfeile nach Oben und zu langsames Fliegen durch Anzeige
der Pfeile nach Unten angezeigt. Jeder Pfeil Änderung (ohne Mittelpfeil) zeigt ca. eine Geschwindig-
keitsdifferernz von 4 km/h zur Sollfahrt.
20 km/h zu schnell
20 km/h zu langsam
Die digitale Anzeige Rechts von der Rundanzeige zeigt das Nettovario über die eingestellte Zeitkonstante. Im
Geradeausflug zeigt das Nettovario die momentane Luftbewegung abzüglich dem polaren Sinken.
