Seite 1: Inhaltsverzeichnis
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 1. EINLEITUNG 2. BEDIENUNGSELEMENTE 3. DIE ANZEIGE 3.1. D NZEIGENTEILE 3.2. D URSORPUNKTE 3.3. B ESCHREIBUNG DER URSORPUNKTE 3.4. D UNDANZEIGE FÜR DAS ARIO UND DIE OLLFAHRT 3.4.1. R... -
Seite 2: Einleitung
Version 4.05 vom 01.03.2004 1. Einleitung Lieber Segelflieger, sie sind nun stolzer Besitzer eines modernen Segelflugrechners! Das C4 COMPETITION ist praxisbe- währt und bis ins Detail optimiert. Zur Version 3.01 hat sich folgendes geändert: ♦ Einfache Umschaltung von Meter auf Feet. -
Seite 3: Die Anzeige

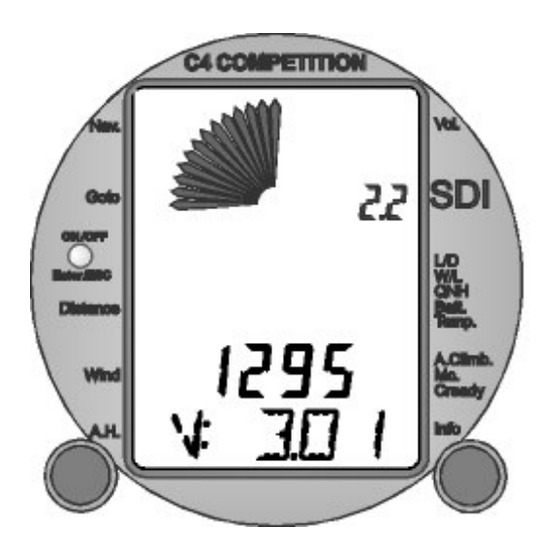

Handbuch Version 4.05 vom 01.03.2004 3. Die Anzeige Für das C4 COMPETITION wurde eine segelflugspezifische LC-Anzeige entwickelt, die bei sehr ho- hem Kontrast und großem Temperaturbereich, eine bestmögliche Ablesbarkeit garantiert. 3.1. Die Anzeigenteile ♦ Die Rundanzeige wird für die optische Anzeige des Varios und der Sollfahrt verwendet. -
Seite 4: Die Cursorpunkte
Die Einrahmung der 4-stelligen Höhenanzeige und der 5-stelligen Cursoranzeige dienen nur zur Her- vorhebung des Anzeigenausschnittes. Beim Einschalten des C4 COMPETITION werden der Wind, der Mc.Cready-Wert und alle Werte im Info-Menü auf 0 gesetzt ♦ Unter NAV erhalten sie verschiedene Anzeigen zum Navigieren. - Seite 5 SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 ♦ Die Distanzen werden automatisch vom GPS oder Logger übernommen und unter Distance ange- zeigt. ♦ Über die GPS-Kopplung erhalten sie eine präzise Windberechnung. Im Variobetrieb wird der Wind in Richtung und Stärke angezeigt.
- Seite 6 SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 ♦ Mit der Flächenbelastung W/L stellen sie das Gewicht pro Fläche Ihres Flugzeuges ein. ♦ Über QNH können sie Ihren Höhenmesser auf das gewünschte Druckniveau einstellen. In der 4- stelligen Anzeige steht der Druck in hPa und in der 5-stelligen Anzeige die dazugehörige Höhe.
-
Seite 7: Die Rundanzeige Für Das Vario Und Die Sollfahrt
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 3.4. Die Rundanzeige für das Vario und die Sollfahrt Die Rundanzeige wird für die optische Anzeige des Varios und der Sollfahrt verwendet. Eine Beson- derheit ist der Anzeigenbereich. z.B. 5 m/s Steigen z.B. -
Seite 8: Die 4-Stellige Höhenanzeige
Ankunftshöhe AH-WP oder AH-FI. AH-WP ist die gewünschte Ankunftshöhe vom nächsten Wegpunkt und AH-FI die Ankunftshöhe am Zielpunkt. Ist der C4 mit dem PosiGraph von SDI gekoppelt ist, dann wird diese Ankunftshöhe vom PosiGraph übernommen, falls bei diesem Wegpunkt eine Höhe im PosiGraph eingegeben ist. Sie können diese übernommene Höhe ändern. -
Seite 9: Die Gps-Kopplung
Platzhöhe nicht stimmt. Die QNH-Einstellung sollte also immer vor dem Endanflug über- prüft werden. 4. Die GPS-Kopplung Die Kopplung des C4 COMPETITION mit einem GPS befreit sie von lästigen Einstellarbeiten und lie- fert Ihnen folgende wichtige Information. ♦ Windkomponente in Flugrichtung ♦... -
Seite 10: Variometer/Sollfahrtumschaltung
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 5. Variometer/Sollfahrtumschaltung Es bieten sich vier Möglichkeiten der Variometer/Sollfahrtumschaltung. ♦ Schalter am Wölbklappenhebel ♦ Schalter am Steuerknüppelgriff ♦ Rechnergesteuert über die Fluggeschwindigkeit ♦ Rechnergesteuert über GPS-Daten 5.2. Vario/Sollfahrtumschaltung am Wölbklappenhebel oder Steuerknüppel Zum Anschluß... -
Seite 11: Berechnung Der Polarenkoeffizienten
Geschwindigkeitspolare ASW 19 (V1 = 80 km/h, W1 = 0.7 m/s, V2 = 240 km/h, W2 = 6.7 m/s) 6.2. Berechnung der Polarenkoeffizienten Polarengleichung: ASW19, G/F (Flächenbelastung 33.3 kp/m 6.3. Eingabe der Polarenkoeffizienten in das C4 COMPETITION Zur Eingabe der Polarenkoeffizienten in das C4 COMPETITION müssen die errechneten Werte (a) und (c) etwas umgewandelt werden. Errechnete Polarenkoeffizienten Umwandlung Fertig zur Eingabe in das Setup - 0.00092... -
Seite 12: Die Optimierte Cursorbewegung
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 7. Die optimierte Cursorbewegung Die Cursorsteuerung optimiert die Bedienung von häufig benutzten Cursorpunkten. sie ermöglicht es, daß bestimmte Cursorstellungen, die im Vario - oder Sollfahrtmodus benutzt werden, automatisch über die Vario/Sollfahrtumschaltung eingestellt werden. -
Seite 13: Das Setup
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 9. Das Setup Im Setup können verschiedene Dinge nach dem persönlichen Geschmack eingestellt werden. Wie gelangen sie in das Setup? ♦ Stellen sie den Cursor auf Info und drehen sie mit dem rechten Drehschalter Setup ein. -
Seite 14: Erklärungen Zu Den Setupeinstellungen
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 Abkürzung Größe Wertebereich Einheit Richt- wert Einheiten der Ausgabewer- m, km, m/s, km/h, H:METR te und Umschaltug von Deutschen auf Englische ft, nM, ft/min, Kts, H:FEET Abkürzungen im Menü... - Seite 15 Ändern des Codes vermieden wird, müssen COD-A und COD-B auf die gleiche Zahl eingestellt werden. Dieser Code wird beim nächsten Einschalten des C4 COMPETITION wirk- sam. Die Werte von COD-A und COD-B stellen sich automatisch auf 111 und 999.
-
Seite 16: Der Erste Flug
Handbuch Version 4.05 vom 01.03.2004 10. Der erste Flug Bevor sie mit dem C4 COMPETITION zum ersten mal fliegen, müssen sie die folgenden Einstellungen erledigen. 10.1. Einschalten Nach dem Einschalten springt der Cursorpunkt auf QNH (Flugplatzhöhe). Geben sie hier die richtige Höhe nach QNH ein, um den Höhenmesser zu eichen. -
Seite 17: Mückenpolare
Schrauben im Drehschalter. Jetzt können sie die Drehschalter und die Scheiben abziehen und die zwei Rändelschrauben entfernen. 4. Stecken sie den C4 COMPETITION von hinten in das Instrumentenbrett und befestigen sie ihn mittels den zwei Kreuzschlitzschrauben. 5. Nun schrauben sie die zwei unteren Feingewindeschrauben fest. -
Seite 18: Beschreibung Der Anschlußkabel
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 11.2.1. Beschreibung der Anschlußkabel Anschluß 12V, FLAP SWTCH, ANAL.INSTR., TEMP.-PROBE, SPEAKER • 12 V; Batterieanschlußkabel: Verbinden sie die rote Litze mit dem (+) Pol und die schwarze Litze mit dem (-) Pol der Bordbatterie. Sichern sie die rote Litze mit 4 Ampere ab. -
Seite 19: Gps-Schnittstelle
Handbuch Version 4.05 vom 01.03.2004 11.3. GPS-Schnittstelle Damit das C4 COMPETITION alle nötigen Informationen vom GPS erhält, müssen sie im GPS-SETUP Ihres GPS die Schnittstelle wie folgt einstellen: ♦ Datenausgang = NMEA 0183; Dateneingang = AUS (NONE) Bei verschiedenen GPS besteht des weiteren die Möglichkeit zur Einstellung der zu übertragenden Datensätze. -
Seite 20: Garantie
SDI Franz Pöschl GmbH C4 COMPETITION Handbuch Version 4.05 vom 01.03.2004 13. Garantie Es gelten die allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie. Wir gewähren auf unsere Geräte 2 Jahre Garantie. Als Garantienachweis ist die Kaufrechnung aufzube- wahren. Voraussetzung für jeglichen Garantieanspruch ist die pflegliche Behandlung des Gerätes und das Beachten der im Handbuch beschriebenen Einbau- und Bedienungsvorschriften.
