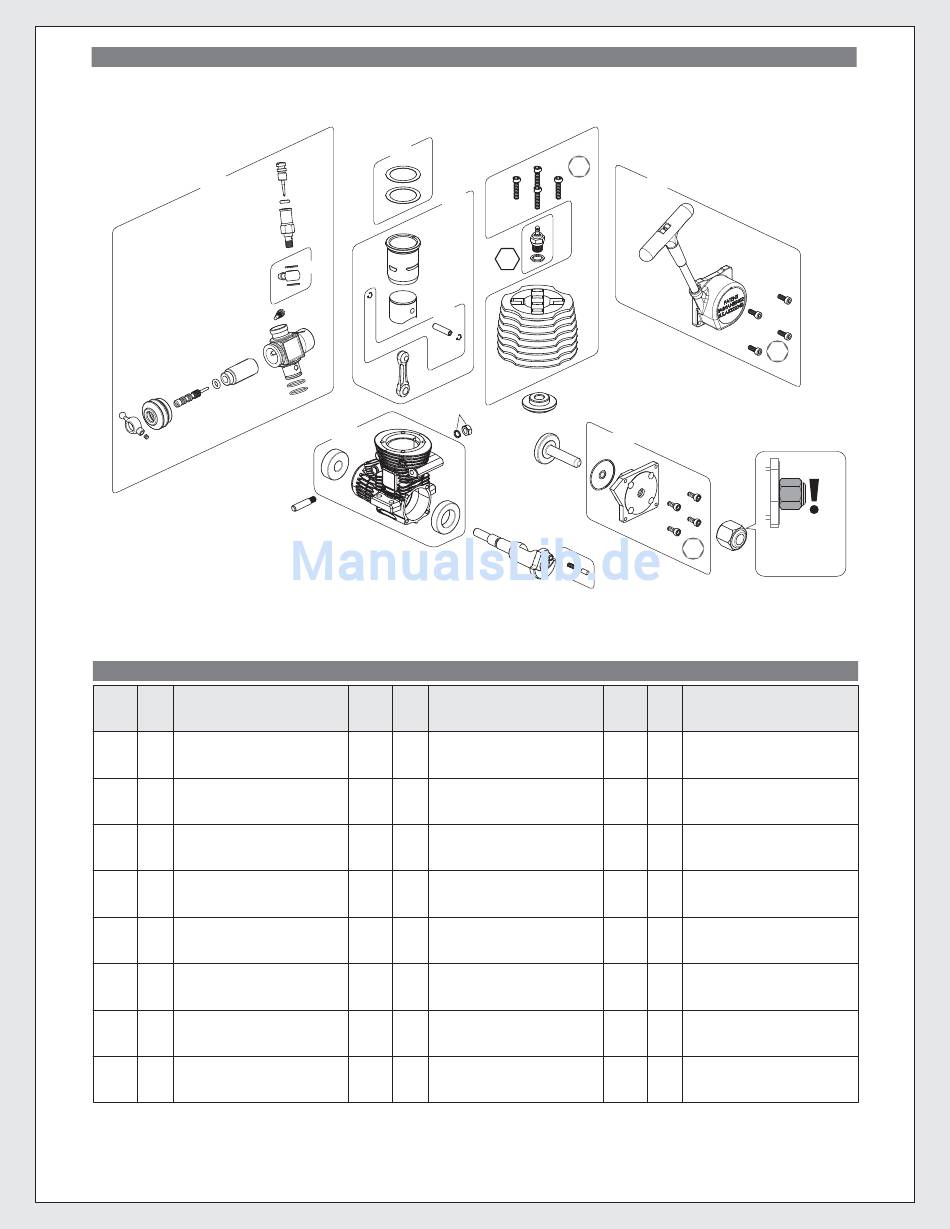

Exploded view Explosionszeichnung Vue éclatée
107830
Z700
Spare Parts List Ersatzteileliste Liste de pièces détachées
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
1418
1
GASKET FOR CYLINDER (0.2mm)
ZYLINDERKOPFDICHTUNG (0.2mm)
JOINT DE CULASSE (0.2mm)
シリンダーガスケット（0.2mm）
1427
8
SCREW M2.6x6mm for COVER PLATE
SCHRAUBEN FUER HINTERE ABDECKUNG
VIS M2.6x6mm POUR PLAQUE DE FERMETURE
リアカバープレートスクリュー
1468
1
WASHER SET FOR FUEL LINE FITTING
UNTERLAGSCHEIBEN FUER EINLASSTUTZEN
JEU DE RONDELLES POUR ALIMENTATION EN CARBURANT
ニップルワッシャーセット
1473
1
FUEL LINE FITTING/WASHER SET
EINLASSTUTZEN MIT UNTERLAGSCHEIBEN
JEU ADAPTATEUR ALIMENTATION EN CARBURANT/RONDELLES
ニップル
1504
1
GLOW PLUG COLD R5
GLUEHKERZE KALT R5
BOUGIE FROIDE R5
グロープラグ コールド R5
15112
1
CONNECTING ROD
PLEUEL
BIELLE
コンロッド
15114
2
RETAINER FOR PISTON PIN
KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
ピストンピンリテーナー
15131
1
LOCK PIN FOR CARBURETOR
VERGASER KLEMMSTIFT
CLAVETTE CARBURATEUR
キャブレターロックピン
1418
107826
15172
1473
15142
15114
15112
15131
107825
15131
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15142
1
PISTON PIN/RETAINER SET
KOLBENSTIFT/HALTER SET
JEU AXE DE PISTON/CLIPS
ピストンピン/リテーナーセット
15143
1
CYLINDER HEAD WITH SCREWS
KUEHLKOPF MIT SCHRAUBEN
CULASSE AVEC VIS
シリンダーヘッド
15146
1
CRANK SHAFT SG TYPE
KURBELWELLE SG TYP
VILEBREQUIN TYPE SG
クランクシャフト（SGタイプ）
107824 1
NITRO STAR G3.0 HO ENGINE
NITRO STAR G3.0 HO MOTOR
MOTEUR NITRO STAR G3.0 HO
ナイトロスターG3.0 HO エンジン(リコイル付)
107825
1
CRANKCASE (G3.0 HO)
KURBELWELLENGEHAEUSE (G3.0 HO)
CARTER (G3.0 HO)
クランクケース (G3.0 HO)
107826
1
CYLINDER/PISTON/CONNECTING ROD SET (G3.0 HO)
ZYLINDER/KOLBEN/PLEUEL SET (G3.0 HO)
ENSEMBLE PISTON/CYLINDRE/BIELLE (G3.0 HO)
シリンダー/ピストン/コンロッドセット (G3.0 HO)
107827
1
UNDERHEAD (G3.0 HO)
BRENNRAUMEINSATZ (G3.0 HO)
EMBASE (G3.0 HO)
アンダーヘッド (G3.0 HO)
107828
1
PULLSTART (G/F SERIES)
SEILZUGSTARTER (G/F SERIE)
LANCEUR (SERIES G/F)
プルスタート14mm六角(G/Fシリーズ)
展開図
15143
2
mm
Z423
107828
1504
8
mm
107827
15148
15147
15146
1433
スペアパーツリスト
Number
Nummer
Numéro
品 番
107829
107830
109285
109287
109289
Z423
42
1427
2
mm
107829
1427
Note Direction
Richtung beachten
2
mm
Noter la direction
107829
向きに注意
Qty.
Description
Anzahl
Beschreibung
Qté.
Description
入 数
品 名
1
ONE WAY 14mm FOR PULLSTART
FREILAUFLAGER 14mm (FUER SEILZUGSTARTER)
ROULEMENT ROUE LIBRE 14mm POUR LANCEUR
ワンウェイベアリング14mm六角
1
COMPOSITE SLIDE CARBURETOR SET(G3.0 HO)
KUNSTSTOFF-SCHIEBEVERGASER SET (G3.0 HO)
ENS. CARBURATEUR TIROIR COMPOSITE (G3.0 HO)
コンポジットスライドキャブレターセット(G3.0 HO)
1
STARTING PIN/PRESSURE SPRING (G3.0 HO)
STARTPIN UND DRUCKFEDER (G3.0 HO)
GOUPILLE DE DEMARRAGE/RESSORT DE PRESSION(G3.0 HO)
スターティングピン/プレッシャースプリング (G3.0 HO)
1
STARTING SHAFT (G3.0 HO)
WELLE FUER STARTER (NS G3.0 HO)
ARBRE DE DEMARREUR (G3.0 HO)
スターターシャフト(G3.0 HO)
1
BACK PLATE WITH O-RINGS AND SCREW SET (G3.0 HO)
HINTERE ABDECKPLATTE (O-RINGE/SCHRAUBEN/G3.0 HO)
PLAQUE FERMETURE AV. JOINTS TORIQUES ET JEU DE VIS
バックプレートセット (G3.0 HO)
12
CAP HEAD SCREW M2.6x12mm
INBUSSCHRAUBE M2.6x12 schwarz
VIS TETE CYLINDRIQUE M2.6x12mm
キャップネジ M2.6x12mm
