Dynojet Power Commander III Installationsanleitung Seite 4

Drosselklappensensor
Abzweigverbinder
i403-211DE www.powercommander.com
Verbinder
Graues Kabel PCIII
Massekabelbefestigung
Fahrzeugmassekabel
9) Der Stecker des
Drosselklappensensors befindet sich
auf der rechten Seite der
Ansaugbrücke (Fig. E).

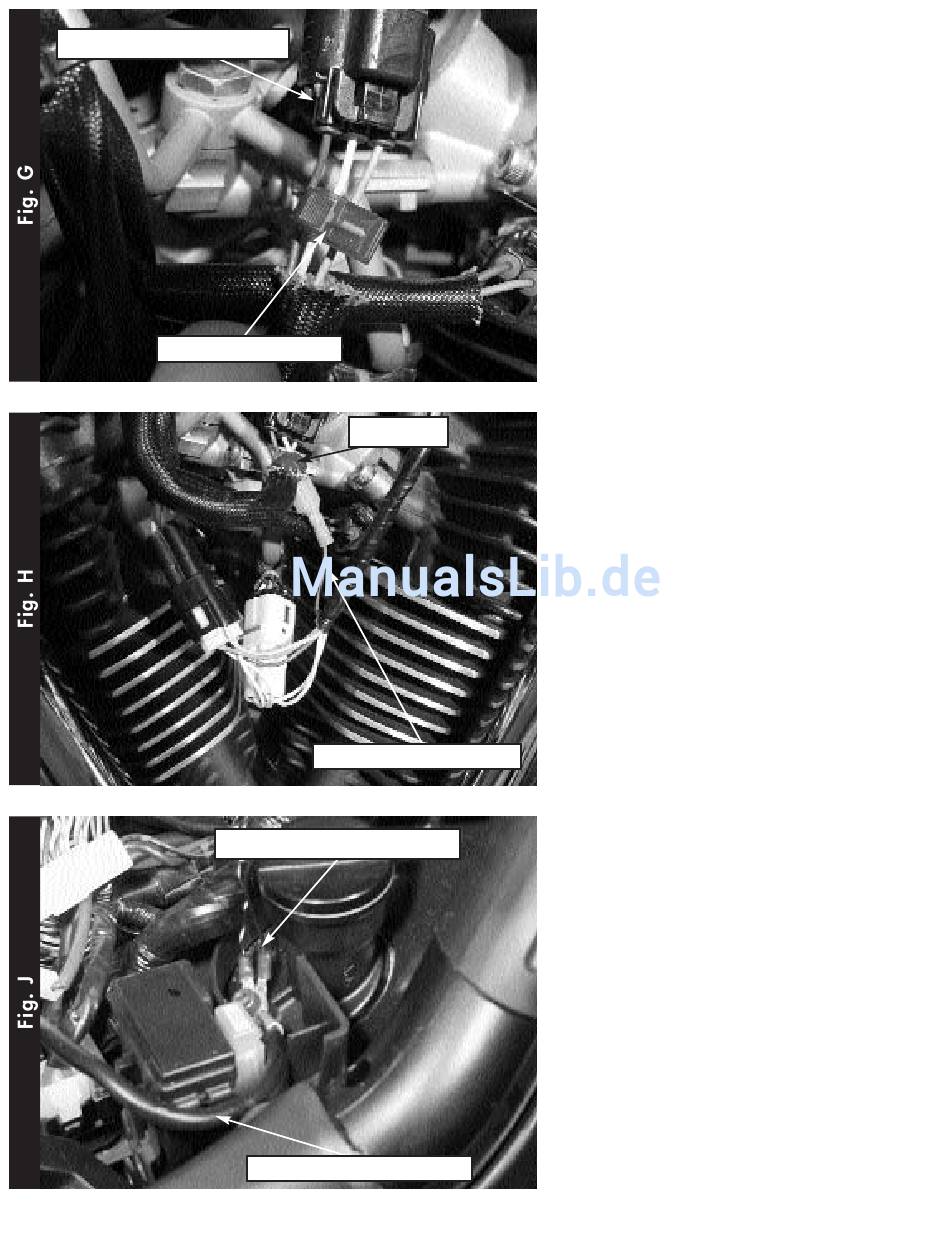

10) Bringen Sie den Abzweigverbinder
am GELBEN (mittleren) Kabel an
(Fig.G). Kontrollieren ob der
Abzweigverbinder korrekt ver-
schlossen ist.
Bitte Beachten: Es wird empfohlen diese
Verbindung mit säurefreiem Fett
"abzudichten".
11) Schliessen Sie das GRAUE Kabel des
PCIII am Abzweigverbinder an
(Fig. H).
Bitte Beachten: Auch diese Verbindung mit
säurefreiem Fett "abdichten".
12) Das Massekabel der Fahrzeugbatterie
ist mit einer Inbusschraube am
Rahmen befestigt. Inbusschraube her-
ausdrehen und zusammen mit
Fahrzeug und PC III Massekabeln
wieder befestigen (Fig. J).
2002-2003 Yamaha Road Star - PCIII - 4
