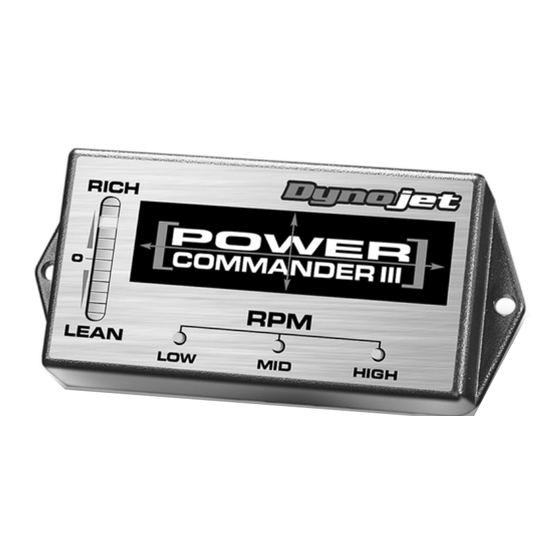

Dynojet POWER COMMANDER III Installationsanleitung
Vorschau ausblenden
Andere Handbücher für POWER COMMANDER III:
- Installationsanleitung (7 Seiten) ,
- Handbuch (6 Seiten) ,
- Installationsanleitung (3 Seiten)
Werbung
Quicklinks
1
Power Commander
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
1
Abzweigverbinder
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
Techtip: Kostenloser Download der neuesten Power
Commander Software und Maps von unserer Website unter:
BITTE BEACHTEN: POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND DAHER ZUM BETRIEB AUF
ÖFFENTLICHEN STRASSEN NICHT ZUGELASSEN.
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für
mindestens 1 Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen,
während die ECU heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im
Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung
gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i501-211DE
2000-2001 Triumph 955i
Installationsanleitung
Parts List
www.powercommander.com
2000-2001 Triumph 955i - PCIII - 1
Werbung
Verwandte Anleitungen für Dynojet POWER COMMANDER III
Inhaltszusammenfassung für Dynojet POWER COMMANDER III
- Seite 1 Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com i501-211DE 2000-2001 Triumph 955i - PCIII - 1...
- Seite 2 Sitzbank demontieren. Tank demontieren. Die in Fig.A abgebildeten Stecker der Einspritzdüsen abziehen (Fig. A).Hierzu keine Gewalt anwenden-Metallclips vorher entfernen. PCIII Stecker mit den vorher gelösten Steckern verbinden. 3 Stecker der Einspritzdüsen abziehen Metallclips wieder an den und durch PCIII Stecker ersetzen. Fahrzeugsteckern anbringen.
- Seite 3 PCIII Kabelbaum an der linken Rahmenseite entlang, unterhalb der Rahmenstrebe, in den Heckbereich des Fahrzeuges verlegen. Massekabel des PCIII am Minuspol der Batterie anschliessen. PCIII, mit Klettband, an der in Fig.D abgebildeten Stelle befes- tigen. Klebeflächen vorher mit Reinigungstuch säubern. Tank und Sitzbank wieder mon- tieren.
- Seite 4 PCIII Benutzerhandbuch Justierung ihres Power Commanders Bei einigen Modellen ist die Buttonprogrammierung bzw.das Aufspielen neuer Maps bei eingeschalteter Zündung oder laufendem Motor möglich. Bei einigen Modellen (wie z.B. RSV 1000)wird die Stromversorgung der Einspritzdüsen kurz nach Einschalten der Zündung unterbrochen. Um eine Map zu senden,Buttonprogrammierung durchzuführen,oder die Einstellung des Drosselklappensensors vorzunehmen ver- wenden Sie bitte den (falls im Lieferumfang enthalten)
-
Seite 5: Troubleshooting
Troubleshooting Sollten Sie der Meinung sein das der Power Commander Funktionsstörungen bereitet,so lässt der Ausbau des PC ihre Maschine wieder mit der Standardprogrammierung des Seriensteuergerätes laufen. LED Anzeige leuchtet bei Einschalten der Zündung nicht auf Überprüfen Sie die Steckverbindungen auf korrekten Sitz und ob sich der Kill-Schalter in Run- Stellung befindet.
