Dynojet POWER COMMANDER III Installationsanleitung
2004 honda vtx 1800 retro/2004 honda vtx 1800 neo
Vorschau ausblenden
Andere Handbücher für POWER COMMANDER III:
- Installationsanleitung (7 Seiten) ,
- Handbuch (6 Seiten) ,
- Installationsanleitung (5 Seiten)
Werbung
Quicklinks
Installationsanleitung für:
Parts List
1
Power Commander
1
USB Kabel
1
Abzweigverbinder
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
2
Klettbandstreifen
1
Reinigungstuch
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i122-411DE
2004 Honda VTX 1800 Retro
2004 Honda VTX 1800 Neo
Für 02-03 R & C Modelle ET.NR 109-411verwenden

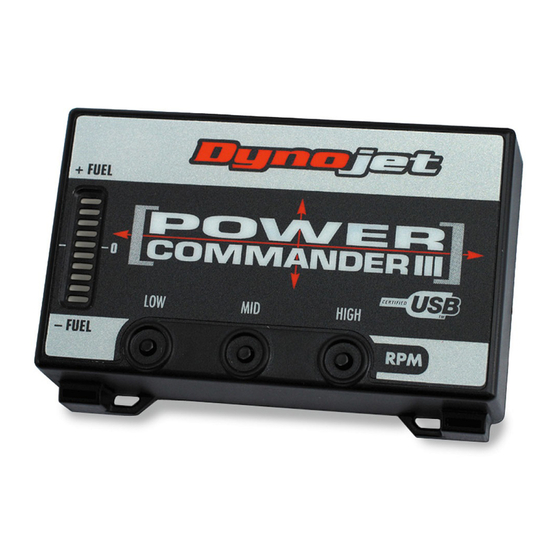

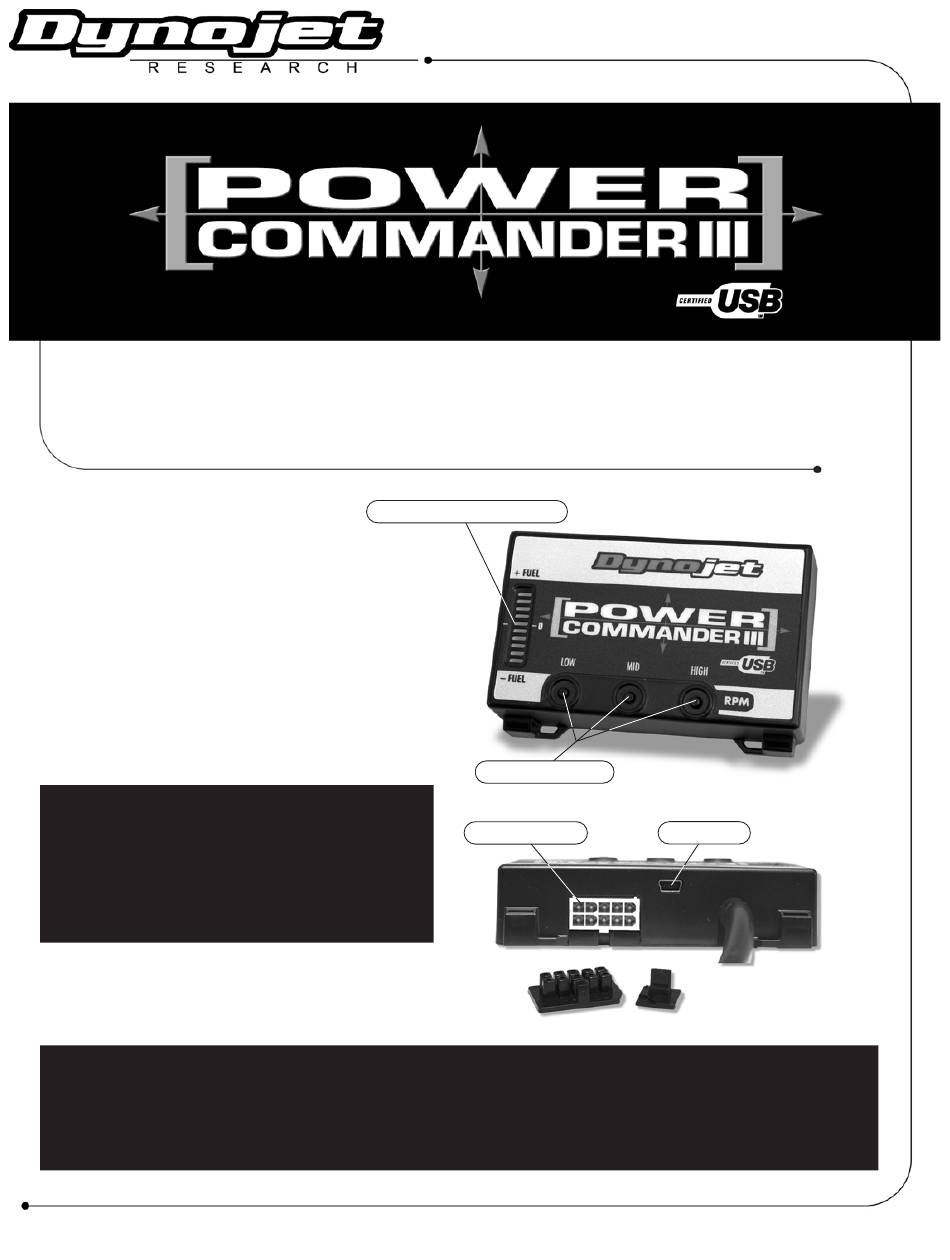

Button Adjustment Display
Faceplate Buttons
Expansion Port
2004 Honda VTX 1800 - PCIII USB - 1
USB Port
Werbung
Verwandte Anleitungen für Dynojet POWER COMMANDER III
Inhaltszusammenfassung für Dynojet POWER COMMANDER III
- Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com...
- Seite 2 Sitzbank entfernen. Airbox entfernen. Beachten: Sollten Sie eine Zubehörairbox verwenden braucht diese nicht demontiert zu werden. Schrauben entfernen Die 3 Schrauben der Batterieabdeckung herausdrehen und die Abdeckung entfernen (Fig. A). Massekabel des PCIII am Minuspol Massekabel PCIII der Batterie anschliessen (Fig. B). Batterieabdeckung wieder montieren.
- Seite 3 Die Stecker der vorderen und hinteren Einspritzdüsen abziehen (Fig. D). Stecker abziehen PCIII Stecker, Einspritzdüsen und Fahrzeugstecker Fahrzeugstecker (vorher auf PCIII Stecker (GELB) hinten Einspritzdüsen) In-Line miteinander verbinden. Hierbei werden die PCIII Stecker mit ORANGEN Kabeln an der vorderen Einspritzdüse angeschlossen (Fig.
- Seite 4 Den mitge lieferten Abzweigverbinder Verbinder am ROT/GELBEN (mittleren) Kabel anbringen. Das GRAUE Kabel des PCIII am Abzweigverbinder anschliessen (Fig. BEACHTEN: Es wird empfohlen d iese Verbindungen mit säurefreiem Fett “abzudichten”. Graues Kabel PCIII Stecker wieder am Drosselklappensensor anschliessen. PCIII, mit Klettband, auf der Oberseite der Rahmenstrebe befesti- gen (Fig.
