Dynojet Power Commander III USB Installationsanleitung
2004 kawasaki vn2000
Vorschau ausblenden
Andere Handbücher für Power Commander III USB:
- Installationsanleitung (7 Seiten) ,
- Handbuch (6 Seiten) ,
- Installationsanleitung (3 Seiten)
Werbung
Quicklinks
Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
1
Abzweigverbinder
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
1
Schutzhülle
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i211-411DE

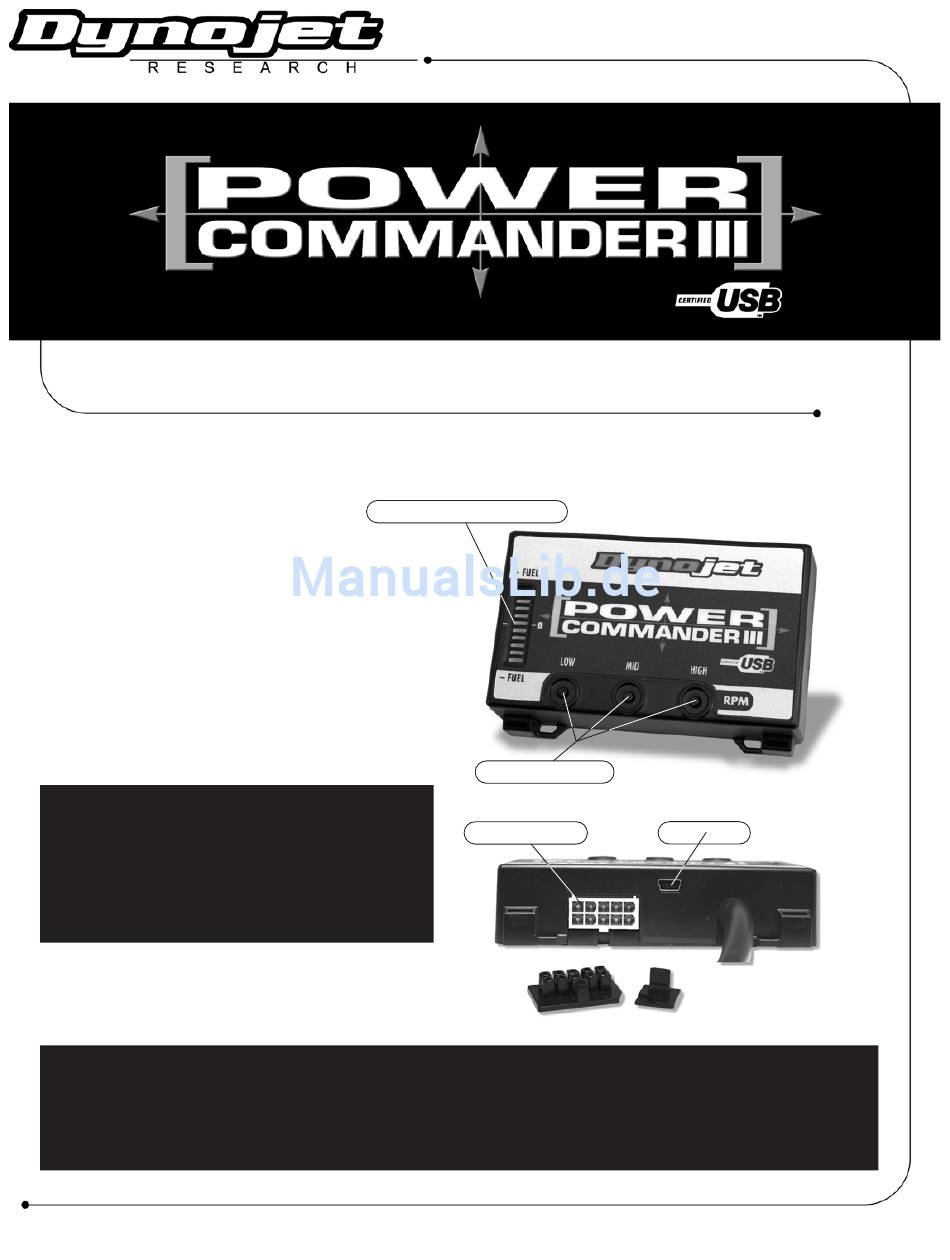

2004 Kawasaki VN2000
Installationsanleitung

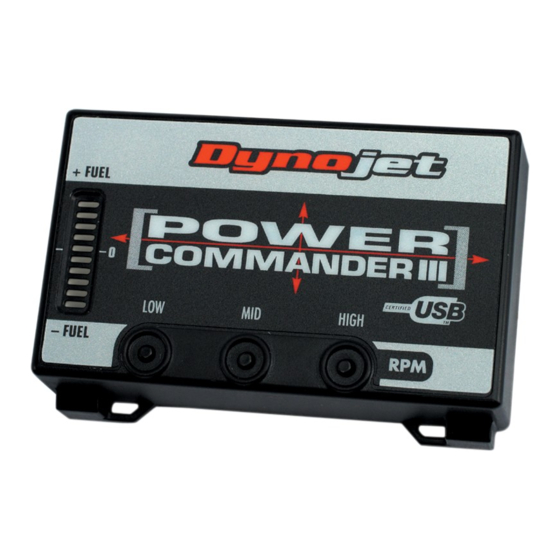

Button Adjustment Display
Faceplate Buttons
Expansion Port
2004 Kawasaki VN2000 - PCIII USB - 1
USB Port
Werbung
Verwandte Anleitungen für Dynojet Power Commander III USB
Inhaltszusammenfassung für Dynojet Power Commander III USB
- Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com i211-411DE 2004 Kawasaki VN2000 - PCIII USB - 1...
- Seite 2 Fahrer und Soziussitzbank demon- tieren. Kraftstoffleitung lösen Linke Airboxatrappe demontieren. Tank demontieren. Zur Demontage der Kraftstoffleitung auf die orange- farbenen Zungen der Schnellkupplung drücken (Fig. A). Die in Fig. A abgebildeten elek- trischen Steckverbindungen trennen. Steckverbindungen trennen Batterieabdeckung, durch heraus- drehen der in Fig.
- Seite 3 PCIII Kabelbaum am Fahrzeugkabelbaum entlang zur Fahrzeugfront verlegen (Fig. D) und befestigen. PCIII Kabelbaum Lokalisieren Sie die schwarze 12 Pin Steckverbindung der Ansaugbrücke. Steckverbindung trennen Trennen sie diese Steckverbindung (Fig. E). An der Rückseite des Steckverbinders befindet sich eine Haltezunge. Durch drücken auf die Zunge lässt sich der Verbinder vom Rahmen lösen.
- Seite 4 PCIII Kabelbaum auf korrekte Verlegung kontrollieren. Sitzbänke montieren. Beachten: Bei Californischen und Europäischen Modellen empfehlen wir die Lambdasonde zu deaktivieren.Hierzu ist es erforderlich einen Dynojet O2 Sensor Eliminator Kit ET.NR #76423007 zu verwenden. i211-411DE www.powercommander.com 2004 Kawasaki VN2000 - PCIII USB - 4...
