Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
1
Abzweigverbinder
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i316-411DE
2004 Suzuki GSXR600
Installationsanleitung

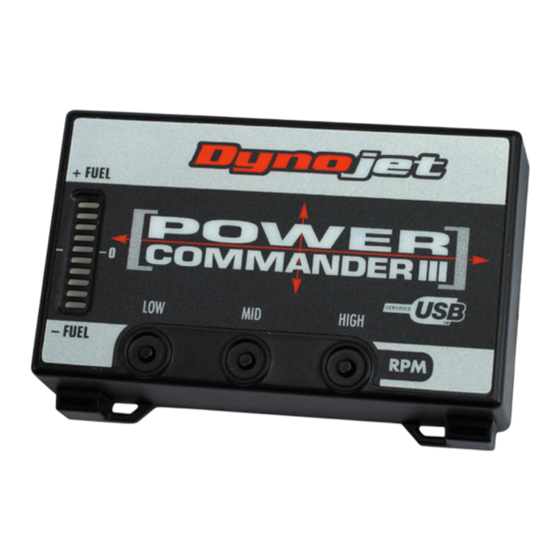

Button Adjustment Display
Faceplate Buttons
Expansion Port
2004 Suzuki GSXR600 - PCIII USB - 1
USB Port
Werbung
Verwandte Anleitungen für Dynojet POWER COMMANDER III
Inhaltszusammenfassung für Dynojet POWER COMMANDER III
- Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com i316-411DE 2004 Suzuki GSXR600 - PCIII USB - 1...
- Seite 2 Fahrer und Soziussitz entfernen Tank an der Vorderseite anheben abstützen. PCIII provisorisch in den Heckbereich des Fahrzeuges legen. PCIII Kabelbaum zur Fahrzeugfront verlegen. PCIII Kabelbaum, unterhalb der Tankhalterung, in Richtung PCIII Kabelbaum Ansaugbrücke verlegen (Fig. A). Die Stecker der Einspritzdüsen abziehen (Fig.
- Seite 3 Massekabel des PCIII am Minuspol der Batterie anschliessen (Fig.D). Massekabel PC PCIII Kabelbaum Auf der rechten Sei te der Ansaugbrücke befindet sich der Drosselklappensensor. Der Sensor ist GRAU eingefärbt (Fig.E). Ziehen Sie den GRAUEN Stecker des Drosselklappensensors ab. Der Stecker befindet sich unterhalb des Sensors (Fig.E) ! Stecker vom Sensor abziehen Den mitgelieferten Abzweigverbinder...
- Seite 4 Das GRAUE Kabel des PCIII am Abzweigverbinder anschliessen Graues Kabel PCIII (Fig.G). Beachten: Auch diese Verbindung mit Fett “abdichten”. Den Stecker des Drosselklappensensors wieder anschliessen. Abzweigverbinder PCIII, mit Klettband, wie in Fig. H abgebildet befestigen. Klebeflächen vorher mit Reinigungstuch säubern. i316-411DE www.powercommander.com 2004 Suzuki GSXR600 USB - 4...
