2000-2003 Kawasaki 1500 Nomad
1

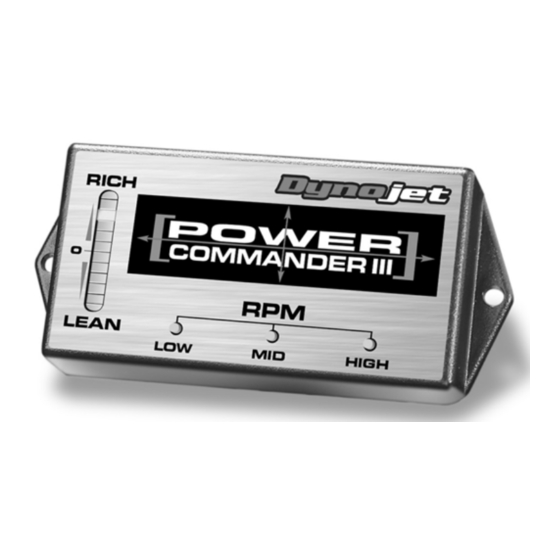

Power Commander
1
CD-ROM
1
Installationsanleitung
1
Adapterkabel
2
Abzweigverbinder
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
Techtip: Kostenloser Download der neuesten Power
Commander Software und Maps von unserer Website unter:
BITTE BEACHTEN: POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND DAHER ZUM BETRIEB AUF
ÖFFENTLICHEN STRASSEN NICHT ZUGELASSEN.
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für
mindestens 1 Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen,
während die ECU heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im
Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung
gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i202-211DE
Installationsanleitung
Parts List
www.powercommander.com
2000-2003 Kawasaki 1500 Nomad - PCIII USB - 1
Werbung
Verwandte Anleitungen für Dynojet POWER COMMANDER III
Inhaltszusammenfassung für Dynojet POWER COMMANDER III
- Seite 1 Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com i202-211DE 2000-2003 Kawasaki 1500 Nomad - PCIII USB - 1...
- Seite 2 Sitzbank entfernen. Linken Seitendeckel entfernen. Tachometerpanel entfernen. Kraftstofftank lösen. drücken auf die Zungen löst Beachten: Es ist nicht nötig den Tank zu ent- den Anschluss fernen, macht jedoch die Installation des PC einfacher.Sollten Sie den Tank entfernen, beachten Sie bitte die Verlegung der Entlüftungsschläuche.
- Seite 3 Halteschrauben des Werkzeugfaches entfernen. Das Fach befindet sich unter dem linken Seitendeckel (Fig. D). diese Schrauben entfernen PCIII Kabelbaum zwischen dem Werkzeugfach und der Rahmenstrebe nach Innen verlegen (Fig. E). Werkzeugfach wieder befestigen. PCIII Kabelbaum zwischen Werkzeugfach und Rahmen PCIII Kabelbaum unterhalb der Tankhalterung in Richtung Ansaugbrücke verlegen (Fig.F).
- Seite 4 Den Stecker der hinteren Einspritzdüse abziehen (Fig.H). Fahrzeugstecker PCIII Stecker mit ORANGE/WEIS- hintere Einspritzdüse PCIII Stecker SEM Kabel an hinterer Einspritzdüse (BLAU/ROT) hintere anschliessen (Fig. H). Einspritzdüse PCIII Stecker (GRÜN/ORANGE) PCIII Stecker Fahrzeugstecker PCIII Stecker mit ORANGEM Kabel hintere Einspritzdüse (GELB/WEISS) vordere vordere Einspritzdüse...
- Seite 5 Tank montieren. Massekabel Zusatzmassekabel, PCIII Massekabel PCIII und SCHWARZ/GELBE Fahrzeugmassekabel in-line miteinan- der verbinden (Fig.J). Fahrzeug- massekabel Zusatzmassekabel PCIII, mit Klettband, im Werkzeugfach befestigen (Fig.K). Klebeflächen vorher mit Reinigungstuch säubern. Seitendeckel montieren. Sitzbank montieren. i202-211DE www.powercommander.com 2000-2003 Kawasaki 1500 Nomad - PCIII USB - 5...
