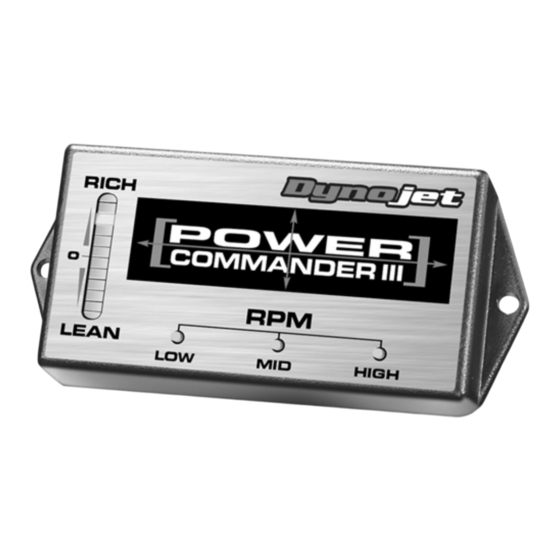

Dynojet Power Commander III Installationsanleitung

2002-2003 ducati s4 monster
Vorschau ausblenden Andere Handbücher für Power Commander III:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
2002-2003 Ducati S4 Monster
1
Power Commander
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
Techtip: Kostenloser Download der neuesten Power
Commander Software und Maps von unserer Website unter:
BITTE BEACHTEN: POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND DAHER ZUM BETRIEB AUF
ÖFFENTLICHEN STRASSEN NICHT ZUGELASSEN.
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für
mindestens 1 Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen,
während die ECU heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im
Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung
gelöst wurde! Bitte die Installationsanleitung, vor Montage des PC III, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i710-211DE
i710-211DE
www.powercommander.com
Installationsanleitung
Parts List
www.powercommander.com
2001-2003 Ducati S4 Monster - PCIII - 1

Werbung

loading

Verwandte Anleitungen für Dynojet Power Commander III

Inhaltszusammenfassung für Dynojet Power Commander III

  • Seite 1 ECU heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PC III, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com i710-211DE i710-211DE www.powercommander.com...
  • Seite 2 Sitzbank entfernen. Klammern Tank anheben. Airboxdeckel,durch lösen der Klammern (2 auf jeder Seite), siehe Fig.A, entfernen. Hintere Bolzen (1 auf jeder Seite) der Airbox abschrauben (Fig.A). Die 2 an der Airbox angeschlossenen Schläuche abziehen. Bolzen entfernen Die Ansaugtrichter lassen sich durch gleichzeites Hochziehen und Drehen gegen den Uhrzeigersinn demontieren...
  • Seite 3 Stecker der Einspritzdüsen, durch gleichzeitiges Anheben Fahrzeugstecker der Metallclips und ziehen am Stecker entfernen (Fig.D). Metallclips nicht von den Steckern entfernen. Metallclips PCIII Stecker und PCIII Stecker Fahrzeugstecker in-line miteinander verbinden (Fig E). Sicherstellen das Metallips korrekt eingerastet sind. Fahrzeugstecker Lokalisieren Sie den Diesen Stecker entfernen Drosselklappensensor (Fig F)
  • Seite 4 3-poligen PCIII Stecker und Fahrzeugstecker in-line miteinander verbinden (Fig.G). PCIII mit mitgeliefertem Massekabel Klettband auf der Batterie befes- tigen (Fig.H). Klebeflächen vorher mit Reinigungstuch säubern. Freigängigkeit zur Unterseite des Tanks überprüfen! PCIII Massekabel mit Minuspol der Batterie verbinden (Fig H). Der PCIII kann alternativ auch an anderer Stelle montiert werden.
  • Seite 5 PCIII Benutzerhandbuch Justierung ihres Power Commanders Bei einigen Modellen ist die Buttonprogrammierung bzw.das Aufspielen neuer Maps bei eingeschalteter Zündung oder laufendem Motor möglich. Bei einigen Modellen (wie z.B. RSV 1000)wird die Stromversorgung der Einspritzdüsen kurz nach Einschalten der Zündung unterbrochen. Um eine Map zu senden,Buttonprogrammierung durchzuführen,oder die Einstellung des Drosselklappensensors vorzunehmen ver- wenden Sie bitte den (falls im Lieferumfang enthalten)

  • Seite 6: Troubleshooting

    Troubleshooting Sollten Sie der Meinung sein das der Power Commander Funktionsstörungen bereitet,so lässt der Ausbau des PC ihre Maschine wieder mit der Standardprogrammierung des Seriensteuergerätes laufen. LED Anzeige leuchtet bei Einschalten der Zündung nicht auf Überprüfen Sie die Steckverbindungen auf korrekten Sitz und ob sich der Kill-Schalter in Run- Stellung befindet.
