Dynojet Power Commander III USB Installationsanleitung

2005 honda cbr600rr
Vorschau ausblenden Andere Handbücher für Power Commander III USB:
1
2
3
4

Werbung

Quicklinks

Diese Anleitung herunterladen
Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
2
Klettbandstreifen
1
Reinigungstuch
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i117-411DE
2005 Honda CBR600RR
Installationsanleitung

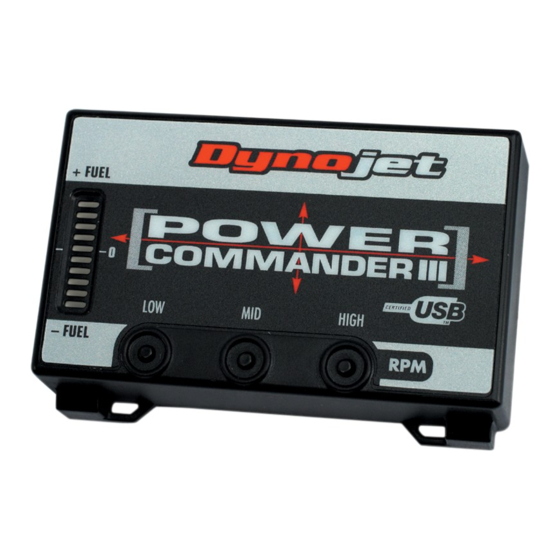

Button Adjustment Display
Faceplate Buttons
Expansion Port
2005 Honda CBR600RR - PCIII USB - 1
USB Port

Werbung

loading

Verwandte Anleitungen für Dynojet Power Commander III USB

Inhaltszusammenfassung für Dynojet Power Commander III USB

  • Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com i117-411DE 2005 Honda CBR600RR - PCIII USB - 1...
  • Seite 2 Fahrer und Soziussitz demontieren. Tankverkleidung demontieren. Die beiden Halteschrauben der Heckverkleidung demontieren (Fig. A). Linkes, mittleres Verkleidungsteil demontieren. Schrauben entfernen PCIII, provisorisch ins Fahrzeugheck legen. PCIII Kabelbaum PC III Kabel baum wie in Fig.B abgebildet, zur Fahrzeugfront verlegen. Beachten das der Kabelbaum weder geknickt noch gequetscht wird.
  • Seite 3 Massekabel des PCIII am Minuspol der Batterie anschliessen (Fig.D). Anschlagblech wieder montieren und Tank hochklappen und fixieren. Massekabel PCIII. PCIII Kabelbaum Die in Fig. D abgebildeten Stecker der Stecker abziehen Einspritzdüsen abziehen. PCIII Stecker, Fahrzeugstecker und PCIII Stecker Einspritzdüsen In-line miteinander verbinden (Fig.
  • Seite 4 Lokalisieren Sie den Drosselklappensensor auf der linken Seite der Ansaugbrücke (Fig. F). Sensor Den Stecker des Sensors abziehen. PCIII Stecker, Fahrzeugstecker und Drosselklappensensor In-line PCIII Stecker miteinander verbinden (Fig. H). Fahrzeugstecker PC, mit Klettband, im Fahrzeugheck, befestigen (Fig.I). Klebeflächen vorher mit Reinigungstuch säubern. Alle Verkleidungsteile wieder montieren bzw befestigen.
