Parts List
1

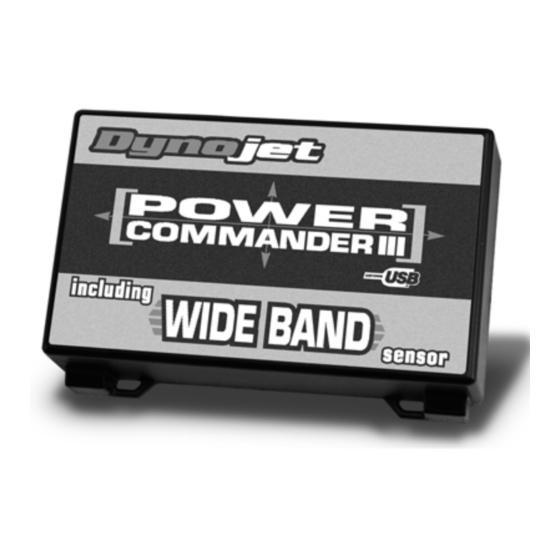

Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
2
Klettbandstreifen
1
Reinigungstuch
1
Breitbandlambdasonde
5
Kabelbinder
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i920-611de
www.powercommander.com
1997-2004 BMW R1100S
Installation Instructions
Optional
Gauge
BMW R1100S - PCIII USB - 1
Werbung
Verwandte Anleitungen für Dynojet POWER COMMANDER III
Inhaltszusammenfassung für Dynojet POWER COMMANDER III
- Seite 1 Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com i920-611de www.powercommander.com...
- Seite 2 Sitzbank entfernen. Linkes und rechtes Verkleidungsseitenteil demontieren. Die in Fig.A abgebildete Halteschraube des linken Ansaugrohres entfernen. entfernen Tank demontieren. Hierzu die Tankhalteschrauben (beide Seiten) entfernen (Fig.B). Schraube entfernen Auf der rechten Fahrzeugseite befindet sich die Steckerverbindung der Fahrzeuglambdasonde (Fig.C). Trennen Sie diese Steckerverbindung. Die Verwendung des Fahrzeugsteckers wird in Schritt 17 beschrieben..
- Seite 3 Sonde anschliessen PCIII Kabelbaum mit 3 Steckersätzen zur linken Fahrzeugseite verlegen. Den rechteckigen SCHWARZEN PCIII Stecker hinter das Ansaugrohr verlegen und an der Dynojet Lambdasonde anschliessen (Fig.E). Stecker der linken Einspritzdüse und des Drosselklappensensors abziehen (Fig.F). Stecker abziehen i920-611de www.powercommander.com...
- Seite 4 PCIII Stecker, Einspritzdüse und Fahrzeugstecker In-Line miteinander verbinden (Fig.G). PCIII Bitte beachten Sie die untenstehende Abb. zum korrekten Anschluss der Stecker des PC an den Einspritzdüsen. Die eckige Seite des PCIII Steckers Fahrzeugstecker muss mit der Metallclipseite des Fahrzeugsteckers ausgerichtet sein. Fahrzeug PCIII Metallclip...
- Seite 5 Tank und Ver kleidung montieren. Beachten: Gaszüge und deren Aussenhülle auf korrekte Sitz überprüfen! Beachten: An den WEISSEN 4 Pin PCIII Stecker kann ein opt onales Dynojet Luft/ Kraftstoffgemischanzeigeinstrument angeschlossen werden. Weisses Zifferblatt: Et-Nr. 76950409 Schwarzes Zifferblatt: Et-Nr. 76950408 i920-611de www.powercommander.com...
