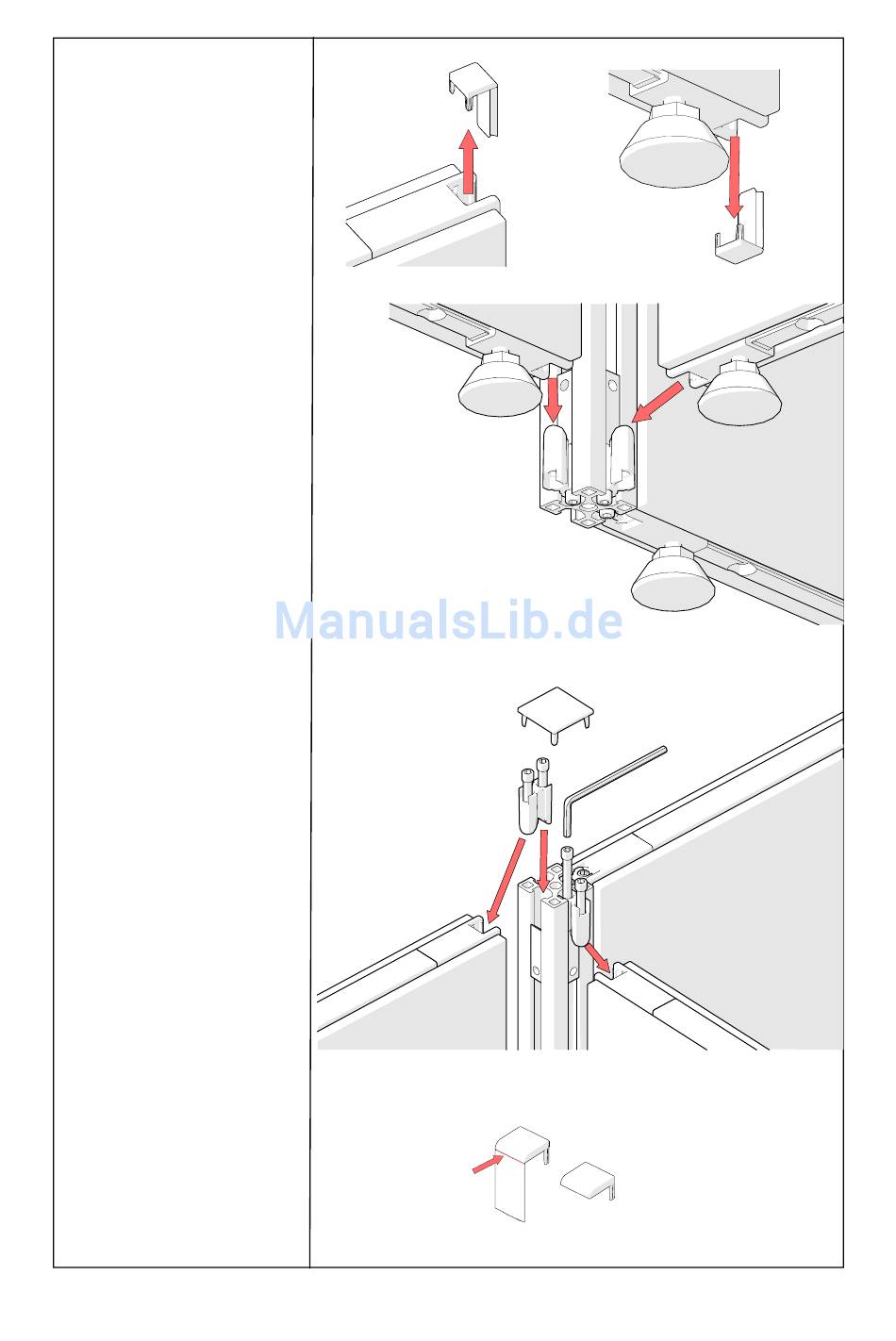

3. Eckverbindung
T-Konfiguration 90°
(a) Jeweils obere und untere
Abdeckkappe entfernen.
(b) Stellwände unten auf vor-
montierte Linearverbinder des
Eckpfostens setzen.
(c) Abdeckung des Eckpfos-
tens abnehmen. Obere Linear-
verbinder in Nute des Eck-
pfostens und Aussparungen
der Stellwände setzen und
verschrauben (SW 3).
(d) Lasche an den Abdeckkap-
pen abtrennen (Sollbruchstel-
le).
Abdeckkappen oben auf Aus-
sparungen der Stellwände und
Abdeckung auf Eckpfosten
setzen (ohne Abb.).
(a)
(b)
(c)
(d)
abtrennen!
5
