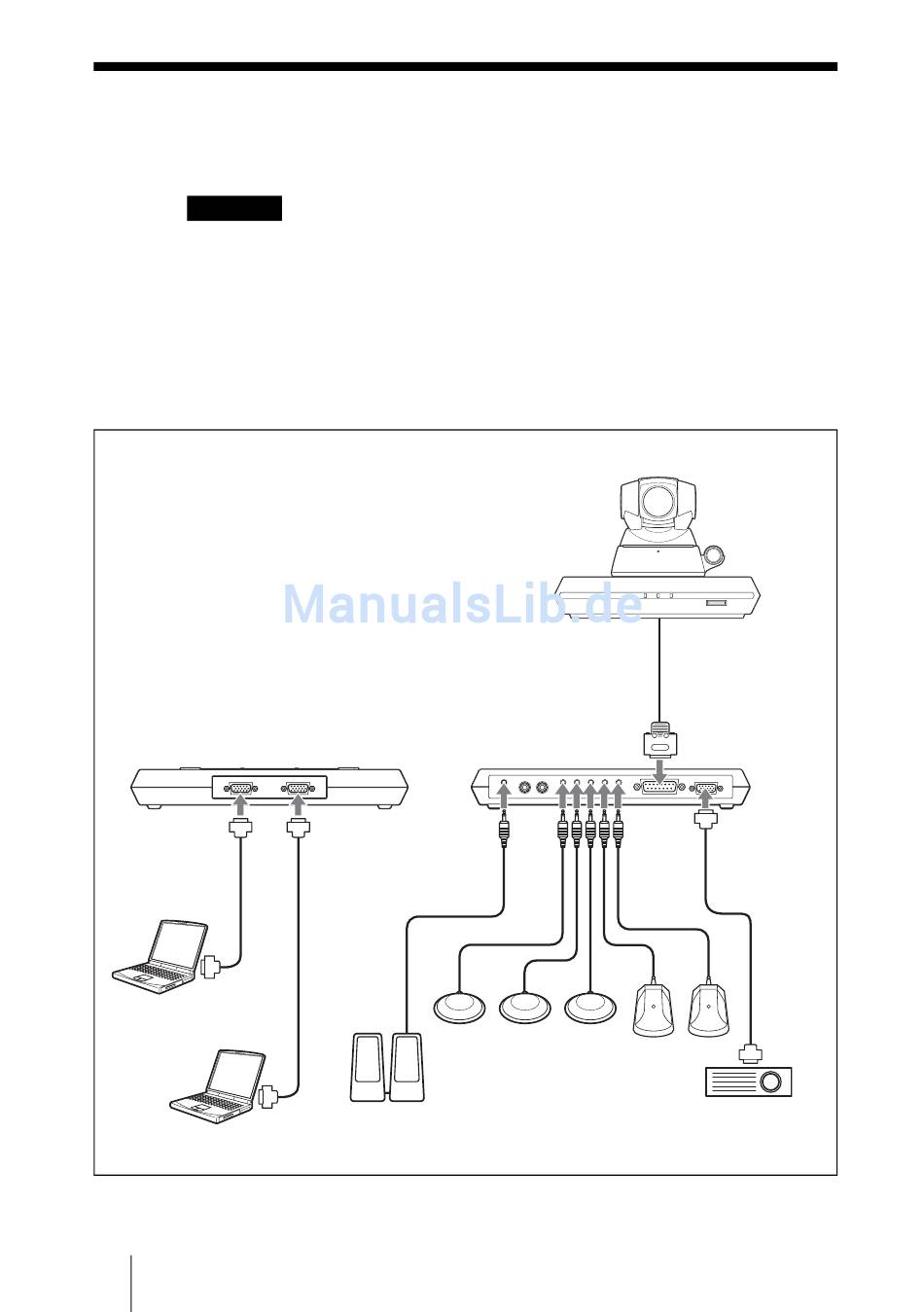

Verbindungsbeispiel mit der Data
Solution Box
Hinweise
• Schalten Sie alle Geräte erst ein, wenn alle Verbindungen hergestellt sind.
• Schließen Sie das Kamera- bzw. Schnittstellenkabel nur an bzw. trennen Sie es nur,
wenn das Gerät ausgeschaltet ist. Andernfalls werden Kamera,
Kommunikationsterminal oder Data Solution Box beschädigt.
• Bei der ersten Verwendung der Data Solution Box aktualisiert der
Kommunikationsterminal möglicherweise die Software der Data Solution Box
automatisch. Während die Aktualisierungsmeldung auf dem Bildschirm angezeigt
wird, sicherstellen, dass der Kommunikationsterminal nicht ausgeschaltet wird.
Andernfalls kann dies zu einer Fehlfunktion des Systems führen.
Vorderseite
RGB IN A
an RGB IN A
15-poliges D-Sub-
Kabel (gehört nicht
zum Lieferumfang)
Computer
Computer
144

Verbindungsbeispiel mit der Data Solution Box

Kommunikationsterminal
Data Solution Box PCS-DSB1
Rückseite
RGB IN B
an RGB
an LINE
IN B
OUT
15-poliges
D-Sub-Kabel
(gehört nicht
zum Liefer-
umfang)
Aktive
Lautsprecher
Kamera PCS-C1/C1P
PCS-P1/P1P
ON LINE POWER
Schnittstellenkabel
(im Lieferumfang von
PCS-DSB1 enthalten)
LINE OUT OUT AUX AUX IN MIC 1 MIC 2 MIC 3 MIC 4 MIC 5 TO PROCESSOR
an MIC 1
– MIC 5
Mikrofon PCS-A1 (gehört
nicht zum Lieferumfang)
oder PCS-A300 (gehört
nicht zum Lieferumfang)
LAN ALERT
an DSB
an TERMINAL
RGB OUT
an RGB OUT
15-poliges
D-Sub-Kabel
(gehört nicht
zum Liefer-
umfang)
Projektor usw.
