Seite 1 3-207-456-43 (1) Video Communication System Bedienungsanleitung Vor der Inbetriebnahme lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. PCS-1/1P © 2003 Sony Corporation...
Seite 2 Überlassen Sie Wartungsarbeiten stets nur einem Fachmann. Wenn Sie das Gerät entsorgen wollen, VORSICHT wenden Sie sich bitte an das nächste Sony- Dieses Gerät verfügt über keinen Kundendienstzentrum. Der eingebaute Akku muss als chemischer Sondermüll Netzschalter. Fügen Sie beim Einbau des Geräts einen entsorgt werden.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bereitschaftsmodus .....26 Kapitel 1: Installation und Bereitschaftsmodus des Vorbereitung Videokommunikations- systems ......27 Verwendung dieses Handbuchs ..8 Ausschalten .........28 Funktionen ......... 9 Einstellung der Lautstärke am Systemkomponenten ......11 Fernsehgerät ....28 Grundkomponenten ....11 Aufrufen der Hilfe ......29 Sonderzubehör ......12 Anzeige der Versionen und Optionen ......29 Systemkonfiguration ......
Seite 4 Menü „Verschlüsselung über Auswählen der zu steuernden LAN“ ......64 Kamera ......91 Registrieren einer anderen Einstellen von Kamerawinkel und Zoom .......92 Teilnehmergruppe – Telefonbuch ..65 Einstellen des Fokus und der Registrieren einer neuen Helligkeit ......94 Teilnehmergruppe ... 65 Voreinstellen von Winkel und Ändern der Inhalte im Zoom .......96 Telefonbuch ....
Seite 5 Senden von Standbildern über das Durchführen einer Datenkonferenz Menü „Standbild“ ..114 über NetMeeting – T.120- Datenkonferenz ......138 Senden eines Standbilds mithilfe des Com-Untermenüs ..115 Zugreifen auf den Senden von bewegten Bildern einer Kommunikationsterminal ....141 Dokumententkamera als Webbrowser ......141 Standbilder ....116 Telnet ........
Seite 6 Sendemodi und angezeigte Kapitel 7: Verschlüsselte Fenster ......186 Videokonferenz über LAN Wechseln des Sendemodus ..187 Empfangen der Vorbereitungen für eine verschlüsselte Übertragungsanforderung Videokonferenz über LAN .... 161 von einem anderen Beginnen einer verschlüsselten Terminal ......188 Videokonferenz über LAN .... 162 Beenden der Mehrpunkt- Videokonferenz ......189 Hinweise zu Sekundärterminals ..191...
Seite 7 MCU-Software PCS-320M1 H.320 (optional) .... 217 MCU-Software PCS-323M1 H.323 (optional) .... 217 Zulässige RGB-Eingangs-/ Ausgangs-Signale ..218 Pinbelegung ......220 Pinbelegung an Anschlüssen der gesondert erhältlichen Karten ......222 Einrichten des Videokonferenzraums ....223 Erfassungsbereich der Kamera . 223 Installieren von Kommuni- kationsterminal und Kamera ....
Seite 8: Kapitel 1: Installation Und Vorbereitung
Kapitel 4: Videokonferenz mit Kapitel 1: Sonderzubehör In diesem Kapitel werden weitere Möglichkeiten bei Videokonferenzen mit Installation und zusätzlich erhältlichen Geräten vorgestellt. Vorbereitung Kapitel 5: Datenkonferenz In diesem Kapitel lernen Sie, wie Sie die Daten auf einem Computer mit Hilfe der zusätzlich erhältlichen Data Solution Box für eine Konferenz nutzen.
Seite 9: Funktionen
Diverse Formate für Video- und Funktionen Audiokompression auswählbar Das Videokommunikationssystem unterstützt Interlaced SIF, H.264, MPEG4, Das PCS-1/1P-Video- H.263+, H.263 und H.261 für Kommunikationssystem ist ein Videokompressionsformat und MPEG4 Videokonferenzsystem für natürliche, Audio, G.722.1, G.722, G.729, G.728, direkte Kommunikation mit einem G.723.1, G.711 für...
Seite 10: Mit Memory Stick-Einschub
Mit Memory Stick-Einschub Der Kommunikationsterminal ist mit einem Memory Stick-Einschub ausgestattet und ermöglicht die Verwendung von Standbildern, die mit einer Digitalkamera aufgenommen und auf dem „Memory Stick“ gespeichert werden. System mit zwei Monitoren An den Kommunikationsterminal können zwei Monitore angeschlossen werden; dies ermöglicht die Verwendung eines Monitors für Filme und eines weiteren für Bilder von einem Computer oder für Standbilder.
Seite 11: Systemkomponenten

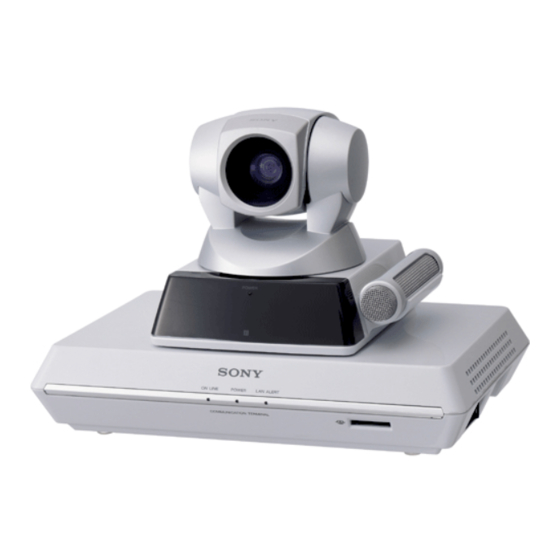

Systemkomponenten Das Videokommunikationssystem PCS-1/1P besteht aus den Grundkomponenten für eine einfache Videokonferenz und Sonderzubehör für Videokonferenzen mit erweiterter Funktionalität. Grundkomponenten Das Videokommunikationssystem PCS-1/1P ist das Basissystem des Videokonferenzsystems PCS-1/1P. Es besteht aus folgenden Komponenten: Einheit Beschreibung Kommunikationsterminal Enthält den Systemcontroller und die Schnittstellen PCS-P1/P1P für das Netzwerk, die Video Codec, Audio Codec...
Seite 12: Sonderzubehör
Zur Anzeige der Bilder für Videokonferenzsysteme ist ein Fernsehgerät oder ein Projektor erforderlich. Einheit Beschreibung Fernsehgerät, Projektor usw. Dient als Fernsehmonitor und Lautsprecher. Sonderzubehör speziell zur Verwendung mit dem System PCS-1/1P Die folgenden zusätzlich erhältlichen Geräte erweitern die Funktionalität bei einer Videokonferenz. Einheit Beschreibung ISDN-Gerät PCS-B768 Zum Anschluss an eine ISDN-Leitung.
Seite 13 Einheit Beschreibung Dokumentenkamera Zur Übertragung von Bildern an den PCS-DS150/DS150P Kommunikationsterminal mit Infrarotsignalen ohne Anschluss eines Kabels. CTE-600 Eingebautes Mikrofon/Lautsprechersystem, für Kommunikationswandler entfernte Kommunikation geeignet. Das unidirektionale Mikrofon nimmt die Stimme des Sprechers klar und deutlich mit minimalen Hintergrundgeräuschen auf. Darüber hinaus erfolgt die Ausgabe des Empfangstons über den rundgerichteten Lautsprecher in alle Richtungen gleichmäßig.
Seite 14: Systemkonfiguration
Systemkonfiguration Das Videokommunikationssystem PCS-1/1P besitzt verschiedene Möglichkeiten zur Systemkonfiguration mit den Grundkomponenten und dem Sonderzubehör. In diesem Abschnitt werden sieben typische Beispiele beschrieben. Systemkonfiguration für ein LAN Sie haben damit folgende Möglichkeiten: • Abhalten einer Punkt-zu-Punkt-Videokonferenz über LAN. • Anzeige von Standbildern, die auf einem „Memory Stick“ gespeichert sind.
Seite 15: Systemkonfiguration Für Isdn
Verbindung verwendet werden, desto höhere Geschwindigkeit und bessere Bildqualität ist für die Netzwerkkommunikation möglich. Es können bis zu sechs ISDN-Leitungen mit dem PCS-1/1P verbunden werden; als Kanäle für eine einzelne Verbindung stehen 1B, 2B, 3B, 4B, 5B, 6B, 8B und 12B zur Verfügung.
Seite 16: Systemkonfiguration Für Eine Mehrpunkt-Konferenz Über Ein Lan
Systemkonfiguration für eine Mehrpunkt-Konferenz über ein LAN Sie müssen die optionale PCS-323M1 H.323 MCU-Software installieren. Sie haben damit folgende Möglichkeiten: • Halten von Mehrpunkt-Videokonferenzen mit bis zu zehn Standorten über LAN. • Anzeige von Standbildern, die auf einem „Memory Stick“ gespeichert sind. •...
Seite 17: Systemkonfiguration Für Eine Mehrpunkt-Konferenz Über Isdn
Systemkonfiguration für eine Mehrpunkt-Konferenz über ISDN Sie müssen das speziell für die Nutzung mit diesem System entwickelte, optionale ISDN-Gerät PCS-B768 anschließen und die optionale MCU- Software PCS-320M1 H.320 installieren. Sie haben damit folgende Möglichkeiten: • Halten von Mehrpunkt-Videokonferenzen mit bis zu sechs Standorten über ISDN.
Seite 18: Systemkonfiguration Für Eine Mehrpunkt-Konferenz Über Ein Lan Und Über Isdn
Systemkonfiguration für eine Mehrpunkt-Konferenz über ein LAN und über ISDN Durch die Installation der optionalen PCS-323M1 H.323 MCU-Software (für LAN) oder die PCS-320M1 H.320 MCU-Software (für ISDN) sind Mehrpunkt-Konferenzen über eine Kombination von LAN- und ISDN- Verbindungen möglich. Zwei Kommunikationsterminals mit installierter MCU-Software müssen über ein LAN verbunden sein.
Seite 19: Systemkonfiguration Für Eine Mehrpunkt-Datenkonferenz Über Ein Lan
Systemkonfiguration für eine Mehrpunkt-Datenkonferenz über ein Sie müssen die speziell für die Nutzung mit diesem System entwickelte Data Solution Box PCS-DSB1 anschließen und die optionale MCU-Software PCS-323M1 H.323 installieren. Sie haben damit folgende Möglichkeiten: • Halten von Mehrpunkt-Videokonferenzen mit bis zu zehn Standorten über LAN.
Seite 20: Systemkonfiguration Für Eine Mehrpunkt-Datenkonferenz Über Isdn
Systemkonfiguration für eine Mehrpunkt-Datenkonferenz über ISDN Sie müssen das speziell für die Nutzung mit diesem System entwickelte PCS- B768-ISDN-Gerät und die Data Solution Box PCS-DSB1 anschließen und die optionale MCU-Software PCS-320M1 H.320 installieren. Sie haben damit folgende Möglichkeiten: • Halten von Mehrpunkt-Videokonferenzen mit bis zu sechs Standorten über ISDN.
Seite 21: Systemanschlüsse
Systemanschlüsse In diesem Abschnitt werden die typischen Systemanschlüsse beschrieben. Hinweise • Schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen. • Schließen Sie das Kamerakabel nur an bzw. trennen Sie es nur, wenn das Gerät ausgeschaltet ist, da dies zu Beschädigungen der Kamera oder des Kommunikationsterminals führen kann.
Seite 22: Systemanschluss Über Isdn
Systemanschluss über ISDN Hinweise • Schließen Sie das Kamera- bzw. Schnittstellenkabel nur an bzw. trennen Sie es nur, wenn das Gerät ausgeschaltet ist. Andernfalls werden Kamera, Kommunikationsterminal oder ISDN-Gerät beschädigt. • Bei der ersten Verwendung des ISDN-Geräts PCS-B768 aktualisiert der Kommunikationsterminal möglicherweise automatisch die Software des ISDN- Geräts.
Seite 23: Vorbereitung Des Systems
Vorbereitung des Systems Einlegen der Batterien in die Fernbedienung Die meisten Funktionen des Videokommunikationssystem können über die mitgelieferte Fernbedienung gesteuert werden. Entfernen Sie den Deckel des Batteriefachs. Legen Sie zwei Batterien der Größe AA (R6) korrekt gepolt in das Batteriefach ein (Batterien gehören zum Lieferumfang). Hinweis Achten Sie darauf, dass Sie die Batterien mit der Seite zuerst einlegen.
Seite 24: Ein- Und Ausschalten Des Fernsehmonitors Zusammen Mit Dem Kommunikationsterminal
Batterien durch neue Batterien ersetzen. Ein- und Ausschalten des Fernsehmonitors zusammen mit dem Kommunikationsterminal Bei Verwendung eines Fernsehgeräts von Sony setzen Sie den IR-Repeater unter dem Fernbedienungssensor des Fernsehgerätes ein. Wenn Sie den IR- Repeater einmal eingestellt haben, schaltet sich das Fernsehgerät zusammen mit dem Kommunikationsterminal ein bzw.
Seite 25: Ein- Und Ausschalten Des Systems
Ein- und Ausschalten des Systems In diesem Abschnitt wird das Ein- und Ausschalten des Kommunikationsterminals beschrieben. Einschalten Schalten Sie den Fernsehmonitor ein. Wenn der IR-Repeater an den Fernsehmonitor angeschlossen ist, stellen Sie den Fernsehmonitor auf Bereitschaftsbetrieb ein. Der Fernsehmonitor schaltet sich nun ebenfalls ein, wenn der Kommunikationsterminal eingeschaltet wird.
Seite 26: Menü Start
Spannungsversorgung während der Aktualisierung, abgeschaltet wird. Kann die Data Solution Box bzw. das ISDN-Gerät nach der Wiederherstellung der Spannungsversorgung nicht mehr mit dem Kommunikationsterminal verbunden werden, wenden Sie sich bitte an Ihren Sony Händler. Bereitschaftsmodus Um Strom zu sparen, schaltet der Kommunikationsterminal in den Bereitschaftsmodus, wenn er über einen festgelegten Zeitraum nicht...
Seite 27: Festlegen Der Zeit Bis Zum Wechseln In Den Bereitschaftsmodus
• Die POWER-Anzeige an der Kamera erlischt, wenn das System in den Bereitschaftsmodus schaltet. • Bei Verwendung eines Fernsehmonitors von Sony mit einem unter dem Sensor der Fernbedienung angeschlossenen IR-Repeater schaltet der Fernsehmonitor gemeinsam mit dem Kommunikationsterminal in den Bereitschaftsmodus.
Seite 28: Zurücksetzen Der Einstellung Systemwechsel In Den Bereitschaftsmodus
Das Videokommunikationssystem schaltet in den Bereitschaftsmodus und die Anzeige POWER auf dem Kommunikationsterminal leuchtet orange. Die POWER-Anzeige auf der Kamera erlischt. Ist der IR-Repeater an ein Sony-Fernsehgerät angeschlossen, schaltet dieses zusammen mit dem Videokommunikationssystem in den Bereitschaftsmodus. Hinweis Wenn der Kommunikationsterminal und die Kamera separat installiert sind, zeigen Sie mit der Fernbedienung auf die Kamera, um diese zu bedienen.
Seite 29: Aufrufen Der Hilfe
Einzelheiten zur Einstellung des Bildes finden Sie in der Bedienungsanleitung des Fernsehgeräts. Hinweis Aktivieren Sie nicht die Surround-Sound-Funktion des Fernsehers, da das dadurch erzeugte Echo vom Kommunikationsterminal nicht ausreichend unterdrückt werden kann. Aufrufen der Hilfe Drücken Sie die Taste HELP auf der Fernbedienung, um eine Sprechblasenhilfe oder einen Hilfebildschirm für die meisten Funktionen auf dem Monitor aufzurufen.
Seite 30: Erstmalige Konfiguration Des Systems - Assistent Für Die Erstkonfiguration
Wählen Sie mit der Taste V, v, B oder Erstmalige b auf der Fernbedienung „Next“ und drücken Sie dann die Taste PUSH Konfiguration des ENTER. Der Assistent zur Systems – Monitoreinstellung wird angezeigt. Assistent für die Hinweis Stellen Sie diese Option nur ein, wenn Erstkonfiguration zwei oder mehr Bildschirme mit dem System verbunden sind.
Seite 31: Monitor-Ausgang (Oder Nebenmonitor-Ausgang)
Monitor-Ausgang (oder Land/Region: Wählen Sie Ihr Land Nebenmonitor-Ausgang) bzw. Ihre Region aus. Auswählen des Ausgangs des Landesvorwahl/Regionscode: Geben Monitors, an dem das Signal Sie die Landesvorwahl bzw. den ausgegeben werden soll. Dies ändert Regionscode mit Hilfe der sich zu „Nebenmonitor-Ausgang“, Zahlentasten auf der Fernbedienung wenn für „Dual Monitor“...
Seite 32 Für Kunden in Ländern außerhalb Hinweise der USA und Kanadas • Wenn Sie ein leeres Textfeld auswählen Der LAN Setup-Assistent wird und die Taste PUSH ENTER auf der angezeigt. Fernbedienung drücken, wird der Inhalt des Textfelds oberhalb sofort Für Kunden in den USA und Kanada übernommen.
Seite 33: Verwendung Des Menüs
IP-Adresse: Geben Sie die IP-Adresse Verwendung des ein. Netzwerkmaske: Geben Sie Ihre Menüs Netzwerkmaske ein. Gateway-Adresse: Geben Sie die Standard-Gateway-Adresse ein. Bei dem Videokommunikationssystem DNS-Adresse: Geben Sie die Adresse können über die Menüs auf dem Bildschirm für den DNS-Server (Domain Name verschiedene Einstellungen und System-Server) ein.
Seite 34: Zurück Zum Vorhergehenden Menü
Drücken Sie die Taste b und dann die Zurück zum vorhergehenden Menü Taste PUSH ENTER. Drücken Sie die Taste RETURN auf der Fernbedienung. Der obere Eintrag ist ausgewählt. Konfiguration Video/Audio Klangpriorität Multipoint-Modus Taste [MENU] gedrückt halten, um weitere Einzelheiten zu Setup-Menüs anzuzeigen. Speichern Abbrechen Drücken Sie die Taste V bzw.
Seite 35: Menükonfigurationen
Menükonfigurationen Die Menüs dieses System sind wie nachfolgend beschrieben konfiguriert. Näheres zur Menükonfiguration siehe „Menükonfiguration“ auf Seite 229. Menü Start Menü Telefonbuch/Menü Privates Telefonbuch Telefonbuch RECENT Letzte Anrufe Anschließen Telefonbuch TOKYO John Wählen ISDN ISDN Menü Winkeleinstellung OSAKA NEW YORK PARIS Hilfe anzeigen Neuer...
Seite 36 Menü Start Menü „Wählen“ Wählen Netz-Schnittstelle Anschließen LAN-Bandbreite Telefonbuch 1024 Kbps Wählen Menü Winkeleinstellung Hilfe anzeigen IP:0.0.0.0 ISDN:012345678912 More Options Anwählen Speichern Video:Main Audio:MIC(INT)+AUX Das Menü Start wird angezeigt, wenn das Das Menü „Wählen“ dient zum Anwählen Videokommunikationssystem eingeschaltet eines entfernten Teilnehmers, der nicht im wird oder keine Verbindung mit einer Telefonbuch registriert ist.
Seite 37: Menü "Konfiguration" (Für Den Administrator)
Menü „Kamera“ Menü „Konfiguration“ Kamera Konfiguration Presets speichern Video/Audio Klangpriorität Presets abrufen Multipoint-Modus Kamera Einstellen Taste [MENU] gedrückt halten, um weitere Einzelheiten zu Setup-Menüs anzuzeigen. Speichern Abbrechen Das Menü „Konfiguration“ ist für die Im Menü „Kamera“ kann der Kamerawinkel Teilnehmer der Videokonferenz vorgesehen oder der Zoomfaktor des angezeigten Bilds und kann vor oder während der Konferenz eingestellt werden.
Seite 38: Eingeben Von Zeichen
Näheres zum Menü „Administrator Setup Sie können den Buchstaben der finden Sie auf den Seiten 39 bis 64. jeweiligen Taste eingeben, indem Sie die Tasten mehrmals drücken. Sie können die Zahl auf jeder Taste eingeben, indem Sie diese Taste Eingeben von Zeichen drücken.
Seite 39: Kapitel 2: Registrierung Und
Das erste Konfigurationsmenü wird auf Kapitel 2: dem Monitor angezeigt. Konfiguration Registrierung und Video/Audio Klangpriorität Multipoint-Modus Konfiguration für Taste [MENU] gedrückt halten, um weitere Systemadminist- Einzelheiten zu Setup-Menüs anzuzeigen. Speichern Abbrechen ratoren Halten Sie die Taste MENU gedrückt. Das Menü „Konfiguration“ wird auf In diesem Kapitel wird die Registrierung dem Monitor angezeigt.
Seite 40: Seitenweises Durchsuchen Des Ausgewählten Menüs
ISDN: Menü „ISDN-Setup“ (siehe Seitenweises Durchsuchen des Seite 54) ausgewählten Menüs LAN: Menü „LAN-Setup“ (siehe bzw. b auf Wählen Sie mit der Taste Seite 58) der Fernbedienung das Feld „Seite“ aus und Informationen: Menü „System drücken Sie dann die Taste , um Informationen“...
Seite 41: Menü „Anwahl Setup
Folgende Möglichkeiten stehen zur Menü „Anwahl Setup“ Auswahl: 1B, 2B, 3B, 4B, 5B, 6B, 8B und 12B Kanäle. Das Menü „Anwahl Setup“ dient zur Konfiguration der Wähleinstellungen. LAN-Bandbreite Auswählen der Bandbreite für die Seite 1/4 Verbindung in einem lokalen Netzwerk. Sie haben die Wahl zwischen 64 Kbps, 128 Anwahl Setup Kbps, 384 Kbps, 768 Kbps, 1024 Kbps,...
Seite 42: Audio-Modus
Hinweis Hinweis Das System ist werksseitig für ISDN- Das Format Interlaced SIF steht nicht zur Anschlüsse mit einer Übertragungsrate von Verfügung, wenn das Videokonferenzsystem 64 Kbps eingerichtet. In einigen Ländern, der verbundenen Terminals ein anderes beispielsweise in den USA und in einigen Farbsystem besitzt.
Seite 43 Far End Kamera-Steuerung festgelegt ist, wird die in diesem Feld eingetragene Anschlussnummer mit dem Wenn die Konferenz mit dem Herstellen der Präfix (Anwahlnummer) gewählt. Verbindung zum Fernteilnehmer begonnen wird, wird ausgewählt, ob Steuerung der Prefix C Kameras vom jeweils anderen Standort Wenn für „Prefix“...
Seite 44: Eingabe Des Benutzernamens
Eingabe des Benutzernamens Menü „Antwort Setup“ Mit dieser Option wird vor Beginn der Kommunikation festgelegt, ob Sie die Das Menü „Antwort Setup“ dient zur Benutzernamen im Kommunikations- Konfiguration der Rufannahme. protokoll erfassen möchten. Ein: Erfassen der Benutzernamen. Immer Seite 1/2 wenn eine Anwahl erfolgt, wird das Menü...
Seite 45 ISDN-Übertragungsgeschwindigkeit ALL: Empfangen von Bildern in einem 56 Kbps beträgt. beliebigen Kompressionsformat, entscheidend ist dabei das am anderen Standort verwendete Format. Hinweis Interlaced SIF: Empfangen von Bildern Das System ist werksseitig für ISDN- basierend auf dem Format SIF 50/60 fps. Anschlüsse mit einer Übertragungsrate von H.264: Empfangen von Bildern im Format 64 Kbps eingerichtet.
Seite 46: Menü „Multipoint Setup
G.711: Empfangen von Audiosignalen Menü „Multipoint Setup“ entsprechend dem Standard G.711. Das Menü „Multipoint Setup“ wird in Hinweis Mehrpunkt-Videokonferenzen verwendet. Wenn das entfernte Videokonferenzsystem den vor Ort ausgewählten Audio-Modus nicht Hinweis unterstützt, wechselt der Modus automatisch Das Menü „Multipoint Setup“ ist vorhanden, zu „G.711“.
Seite 47 1B × 5: Verbindet mit 5 Punkten über einen Seite 2/2 1B-Kanal (6-Punkte-Konferenz) 2B × 5: Verbindet mit 5 Punkten über 2B- Multipoint Setup Kanäle. (6-Punkte-Konferenz) Seite: 4B × 3: Verbindet mit 3 Punkten über 4B- Video Modus Kanäle. (4-Punkte-Konferenz) Audio Modus 6B ×...
Seite 48: Far End Kamera-Steuerung
Far End Kamera-Steuerung Menü „Audio Setup“ Mit dieser Option legen Sie fest, ob die Steuerung der Kameras vom jeweils anderen Mit dem Menü „Audio Setup“ werden Standort aktiviert werden soll. verschiedene Audioeinstellungen Ein: Aktivieren von Steuerung der jeweils vorgenommen. anderen Kameras. Hierfür ist normalerweise Ein festgelegt.
Seite 49 Echocanceler Mit dieser Option legen Sie fest, ob ein Signalton bei jeder Betätigung der Taste auf Mit dieser Option können Sie festlegen, ob der Fernbedienung ertönen soll. Sie den Echocanceler verwenden möchten. Ein: Aktivieren des Signaltons. Intern: Aktivieren des integrierten Aus: Deaktivieren des Signaltons.
Seite 50: Menü „Allgemeines
VIDEO OUT: Ausgabe des Signals über Menü „Allgemeines“ den Anschluss VIDEO OUT MONITOR MAIN oder SUB. Seite 1/4 Näheres finden Sie unter „Anzeigen des Bilds auf einem Projektor oder Monitor“ auf Allgemeines Seite 152. Seite: Terminal Name PCS-1P ISDN Standby-Modus Dual Monitor Festlegen, ob der Kommunikationsterminal Monitor-Ausgang...
Seite 51 Auswählen des Fernsteuer-Modus für IR- Vertikal: Bringen Sie den Xi vertikal am Repeater. Whiteboard an. Modus 1: (Nur für Kunden, die das Horizontal: Bringen Sie den Xi horizontal Videokommunikationssystem PCS-1 am Whiteboard an. verwenden). Normalerweise wählen Sie diesen Größe der Tafel Modus aus.
Seite 52 Far End-Kamerasteuerung Objektkamera Wenn „Ein“ für „Far End- Geben Sie die Bezeichnung an, die bei der Kamerasteuerung“ im Menü „Anwahl Auswahl von „Objektkamera“ (optionale Setup“ des lokalen Teilnehmers und im Dokumentenkamera PCS-DS150) im Menü „Antwort Setup“ des Fernteilnehmers Auswahlmenü Videoeingang angegeben festgelegt ist, können Sie den vom werden soll.
Seite 53: Menü „Administrator Setup
Web-Monitor Menü „Administrator Setup“ Festlegen, ob die JPEG-Bilder dieses Systems über einen Webbrowser angezeigt Das Menü „Administrator Setup“ ist für werden können. Systemadministratoren bestimmt. Wenn Sie Ein: Ermöglichen der Anzeige mit einem für dieses Menü das Kennwort definiert Webbrowser. haben, müssen Sie das Kennwort eingeben, Aus: Deaktivieren der Anzeige.
Seite 54: In Privates Telefonbuch Kopieren
In privates Telefonbuch kopieren Menü „ISDN-Setup“ Dadurch kann der komplette Inhalt des Telefonbuchs in ein privates Telefonbuch Das Menü „ISDN-Setup“ dient zur auf dem eingesetzten „Memory Stick“ Konfiguration der ISDN-Leitungen. kopiert werden. Hinweis Das Menü ISDN-Setup wird nur angezeigt, wenn das optionale ISDN-Gerät PCS-B768 an das System angeschlossen ist.
Seite 55: Unteradresse
Seite 2/5 Seite 4/5 Zeigt die Textfelder A1 bis C2 zur Eingabe Zeigt die Textfelder A1 bis C2 zur Eingabe der Telefonnummern an. der Telefonnummern an. ISDN- Setup ISDN- Setup Seite: 4/5 Seite: 2/5 Unteradresse Vorwahl Nummer Lokale ISDN-Number Speichern Abbrechen Speichern Abbrechen...
Seite 56: Spid-Einstellung Für Kunden In Den Usa Und Kanada
Wenn Sie einen Switch der Typen SPID-Einstellung für Kunden AT&T 5ESS (benutzerspezifisches in den USA und Kanada Mehrpunkt-ISDN) oder AT&T 5ESS (Punkt-zu-Punkt-ISDN) verwenden Wenn Sie eine Verbindung zu einem ISDN- Geben Sie die gleichen LDNs in den Switch herstellen, müssen die SPID (Service Textfeldern A1 und A2 ein (B1 und B2, Profile Identifier) konfiguriert werden.
Seite 57 Achten Sie darauf, dass Sie Zahl der verwendeten Leitungen) verschiedene SPID-Nummern in den erforderlich. Textfeldern A1 und A2 (B1 und B2, C1 und C2, je nach der Anzahl der Hinweis verwendeten Leitungen) eingeben, Wenn Sie vier bis sechs ISDN-Leitungen wenn Sie separate LDNs in den bündeln, werden die Textfelder D1 bis F2 Textfeldern „Lokale ISDN-Nummer“...
Seite 58: Menü „Lan-Setup
Gateway-Adresse Menü „LAN-Setup“ Geben Sie die Standard-Gateway-Adresse ein. Wenn Sie eine Video-Konferenz über ein lokales Netzwerk durchführen, nehmen Sie DNS-Adresse die Einträge im Menü „LAN-Setup“ vor. Geben Sie die DNS-Adresse (Domain Name System) ein. Einzelheiten zu den Einstellungen erfahren Sie von Ihrem Netzwerkadministrator. Seite 2/8 Seite 1/8 LAN-Setup...
Seite 59 Seite 3/8 Seite 4/8 LAN-Setup LAN-Setup Seite: Seite: NAT-Modus SNMP-Modus NAT-Adresse Trap-Zieladresse Gemeinschaft public Anf. z. ern. Send. d. Pakets Adaptive Ratenregelung Beschreibung Videoconference Device LAN-Modus Standort Autom. Bestimmung Kontaktperson Speichern Abbrechen Speichern Abbrechen SNMP-Modus NAT-Modus Mit dieser Option definieren Sie, ob der Hier wird ausgewählt, ob das System mit Dienst SNMP (Simple Network einem lokalen Netzwerk über NAT...
Seite 60 LAN-Modus Seite 6/8 Dadurch werden Interface-Typ und Kommunikationsmodus für die LAN- LAN-Setup Verbindung eingestellt. Seite: 6/8 Autom. Bestimmung: Interface-Typ und IP Precedence Kommunikationsmodus werden IP Precedence Geringe Verzögerung automatisch erkannt. Hoher Durchsatz 100 Mbps Vollduplex: Verbindung über Hohe Zuverlässigkeit 100BASE-TX im Vollduplex-Modus. Minimale Kosten 100 Mbps Halbduplex: Verbindung über 100BASE-TX im Halbduplex-Modus.
Seite 61 Minimale Kosten PPPoE Passwort Zeigt an, ob die Bitrate von minimaler Geben Sie ein Passwort bei der Verwendung Kosten für das TOS-Feld angegeben werden von PPPoE für eine LAN-Verbindung an. soll. Ein: Gibt die Bitrate von minimaler Kosten Seite 8/8 für das TOS-Feld an.
Seite 62: Menü „System Informationen
VerX.XX DSB-Version VerX.XX DSP-Version VerX.XX IP Address Software Option Multipoint(H.323) Zeigt die IP-Adresse an. Option I/F DSB, ISDN UNIT Host Name PCS-1 MAC Address IP-Adresse 0.0.0.0 MAC-Adresse 00-00-00-00-00-00 Zeigt die MAC-Adresse an. Serial Nummer 12345 Beenden Serial Nummer Host Version Zeigt die Seriennummer an.
Seite 63: Menü „Status
Frame Rate Menü „Status“ Zeigt die maximale Bildwiederholfrequenz bei bewegten Bildern an. Das Menü „Status“ zeigt den aktuellen Status der Kommunikation an. Rate Je nach Netz-Schnittstelle wird der ISDN-, Zeigt die Anzahl der gebündelten Leitungen LAN oder LAN-Verbindungs-Status und die Übertragungsgeschwindigkeit bei ebenfalls angezeigt.
Seite 64: Menü „Verschlüsselung Über
ISDN-Leitungsstatus Menü „Verschlüsselung über LAN“ Status ISDN-Leitungsstatus Seite: 2/4 Das Menü „Verschlüsselung über LAN“ A2 B1 B2 C1 C2 D1 D2 E1 E2 F1 F2 wird verwendet, um eine Videokonferenz Status: Ursache Code: mit Verschlüsselung abzuhalten. Durch die : Leitung frei : Verbunden : Kein Netzwerk : Verbindungsfehler...
Seite 65: Registrieren Einer Anderen Teilnehmergruppe - Telefonbuch
Terminal mit anderen Terminals über eine Registrieren einer LAN&ISDN-Kaskadenverbindung verbinden. anderen Teilnehmergruppe – Telefonbuch Sie können die Telefonnummer bzw. IP-Adresse einer anderen Teilnehmergruppe im Telefonbuch erfassen, damit Sie den Teilnehmer bequem anrufen können. Im Telefonbuch können bis zu 500 andere Teilnehmergruppen registriert werden.
Seite 66 Das Menü „List Edit“ wird angezeigt. Konfigurieren Sie die verschiedenen Einträge für die Leitung am entfernten List Edit Standort. Index ALPHA Wenn „LAN“ in Schritt 4 ausgewählt wurde Netz-Schnittstelle List Edit LAN-Bandbreite 1024 Kbps Index OSAKA Netz-Schnittstelle LAN-Bandbreite Speichern Abbrechen 1024 Kbps Geben Sie den Namen der Teilnehmergruppe im Textfeld...
Seite 67: Konfigurieren Weiterer Optionen
ein. Für Unteradressen können nur Verbindung zu einer Ziffern verwendet werden. Teilnehmergruppe ohne BONDING Wenn „Ein“ für „Weitere Wenn das Videokonferenzsystem des Optionen“ im Menü „Anwahl Fernteilnehmers nicht über die BONDING- Setup“ festgelegt ist (Seite 43), Funktion verfügt, ist es durch die Eingabe werden die Textfelder A1, A2, B1, einer Telefonnummer nicht möglich, alle zur B2, C1 und C2 angezeigt.
Seite 68: Ändern Der Inhalte Im Telefonbuch
Ändern der Inhalte im Löschen einer erfassten Telefonbuch Teilnehmergruppe Sie können die Telefonnummer, die IP- Führen Sie die im Folgenden beschriebenen Adresse, den Namen und die Einstellung im Schritte aus, um eine Teilnehmergruppe aus Telefonbuch ändern. dem Telefonbuch zu löschen. Öffnen Sie das Menü...
Seite 69: Kopieren Der Einstellung Aus Dem Menü „Telefonbuch
Setzen Sie den „Memory Stick“ in Kopieren der Einstellung aus Pfeilrichtung mit der Markierung nach dem Menü „Telefonbuch“ oben ein. Öffnen Sie das Menü „Telefonbuch“. Wählen Sie mit der Taste V, v, B bzw. b auf der Fernbedienung die Teilnehmergruppe aus, die im Menü „Telefonbuch“...
Seite 70: Kopieren Des Kompletten Inhalts Des Telefonbuchs In Das Private Telefonbuch
„Registrieren einer neuen Drücken Sie die Taste V, v, B bzw. b Teilnehmergruppe“ auf Seite 65 fort. auf der Fernbedienung zum automatischen Anwählen des Die Vorgehensweisen zum Ändern des gewünschten Fernteilnehmers und Inhalts eines privaten Telefonbuchs, zum drücken Sie dann die Taste PUSH Löschen einer registrierten entfernten ENTER.
Seite 71 Verlassen des Menüs „Privates Telefonbuch“ Entfernen Sie den „Memory Stick“, auf dem das private Telefonbuch gespeichert ist aus dem Kommunikationsterminal. Auf dem Bildschirm erscheint wieder das Menü „Telefonbuch“ Registrieren einer anderen Teilnehmergruppe – Telefonbuch...
Seite 72: Kapitel 3: Tägliche Videokonferenz
Sprechen beginnen und eine Videokonferenz starten. Geräte einschalten Schalten Sie den Fernsehmonitor ein. Schalten Sie das Sony-Fernsehgerät, wenn Sie den IR-Repeater unter dem Fernbedienungssensor des Geräts eingesetzt haben, in den Bereitschaftsmodus. Wenn der Kommunikationsterminal eingeschaltet wird, wird damit auch der Fernsehmonitor eingeschaltet.
Seite 73: Schalten Sie Den Netzschalter Rechts Am Kommunikationsterminal Auf
Schalten Sie den Netzschalter rechts am Kommunikationsterminal auf „Ein“ ( Nach einer Weile schaltet sich der Kommunikationsterminal ein. Netzschalter POWER-Anzeigen (leuchten grün) Drei Anzeigen auf der Vorderseite des Kommunikationsterminals und die POWER-Anzeige an der Kamera leuchten, danach leuchten nur die POWER- Anzeigen beider Geräte grün.
Seite 74: Systemanzeigen
1 Bildschirm Das von der lokalen Kamera aufgenommene Bild wird angezeigt. 2 Systemanzeigen Die Anzeigen weisen mit den unten aufgeführten Symbolen und Buchstaben auf den aktuellen Status der lokalen Kamera hin. Anzeige Identifikation Beschreibung (Symbol) LAN-Status Diese Anzeige erscheint dunkel, wenn das LAN aktiviert ist und hell, wenn es deaktiviert ist.
Seite 75 Anzeige Identifikation Beschreibung (Symbol) Audio: Audioeingang Zeigt den am lokalen System gewählten Audioeingang. MIC (INT): Audiosignale des integrierten Mikrofons. MIC (EXT): Audiosignale eines externen, an den Kommunikationsterminal angeschlossenen Mikrofons. MIC (DSB): Audiosignale eines externen, an die optionale PCS-DSB1 Data Solution Box angeschlossenen Mikrofons.
Seite 76: Auswählen Des Bild-/Tonqualitäts-Modus
6 Hilfe aufrufen Wenn Sie während der Anzeige von „Hilfe aufrufen“ die Taste HELP auf der Fernbedienung drücken, werden die einzelnen Menüführungen angezeigt. Durch erneutes Drücken der Hilfetaste werden die Hilfeinformationen wieder ausgeblendet. Auswählen des Bild-/Tonqualitäts-Modus Sie können wählen, ob Standbilder, bewegte Bilder oder Ton bei der Bild-/ Tonqualität Priorität haben sollen.
Seite 77: Anrufen Einer Anderen Teilnehmergruppe
Drücken Sie die Taste v auf der Fernbedienung, um „Speichern“ zu wählen und drücken Sie dann PUSH ENTER. Konfiguration Video/Audio Bildpriorit ä t Multipoint-Modus Taste [MENU] gedr ü ckt halten, um weitere Einzelheiten zu Setup-Men ü s anzuzeigen. Speichern Abbrechen Die Einstellungen werden gespeichert und auf dem Bildschirm erscheint wieder das Startmenü.
Seite 78 Wählen Sie mit der Taste V, v, B oder b die Option „Netz-Schnittstelle“ und drücken Sie dann die Taste PUSH ENTER. Das Untermenü wird angezeigt. Drücken Sie die Taste V oder v, um die Netz-Schnittstelle auszuwählen, mit der die Verbindung zum Fernteilnehmer hergestellt wird und drücken Sie dann die Taste PUSH ENTER.
Seite 79: Bei Verwendung Von Isdn
Hinweise • Sie können einen Punkt (. ) mit der Taste b oder auf der Fernbedienung eingeben. • Die eingegebene Anzahl kann mit der Taste (BACKSPACE) auf der Fernbedienung korrigiert werden. Damit wird die zuletzt eingegebene Nummer gelöscht. • Die eingegebene IP-Adresse kann mit der Taste DISPLAY (CLEAR) auf der Fernbedienung gelöscht werden.
Seite 80: So Brechen Sie Die Anwahl Ab, Bevor Eine Verbindung Zustande Kommt
2 Wählen Sie die Anzahl der für den Anruf zu verwendenden Kanäle. Wählen Sie mit der Taste oder b auf der Fernbedienung „Anzahl der Kanäle“ und drücken Sie dann die Taste PUSH ENTER. Wählen Sie mit der Taste oder aus dem Untermenü die Anzahl der Kanäle aus, die beim Anwählen einer anderen Teilnehmergruppe verwendet werden sollen und drücken Sie dann die Taste PUSH ENTER.
Seite 81: So Speichern Sie Die Eingegebene Ip-Adresse Oder Isdn-Nummer Im Telefonbuch
So speichern Sie die eingegebene IP-Adresse oder ISDN-Nummer im Telefonbuch Wählen Sie „Speichern“ mit der Taste V, v, B oder b und drücken Sie dann die Taste PUSH ENTER auf der Fernbedienung. Die eingegebene Adresse oder Nummer wird im Telefonbuch gespeichert und das Menü „List Edit“ wird angezeigt.
Seite 82 Das Untermenü wird angezeigt. Telefonbuch RECENT Letzte Anrufe TOKYO John ISDN ISDN Wählen OSAKA NEW YORK PARIS Bearbeiten New Entry Kopieren PARIS Löschen 1234567 Wenn die gewünschte andere Teilnehmergruppe nicht angezeigt wird, siehe „So suchen Sie eine im Telefonbuch registrierte andere Teilnehmergruppe“, Seite 83.
Seite 83: So Rufen Sie Eine Im Privaten Telefonbuch Registrierte Andere Teilnehmergruppe An
So rufen Sie eine im privaten Telefonbuch registrierte andere Teilnehmergruppe an Setzen Sie einen „Memory Stick“, auf dem das private Telefonbuch gespeichert ist, in den Memory Stick-Einschub am Kommunikations- terminal ein. Das Menü „Telefonbuch“ wechselt dann in das Menü „Privates Telefonbuch“. Privates Telefonbuch RECENT Letzte Anrufe...
Seite 84 Telefonbuch RECENT Letzte Anrufe TOKYO John ISDN ISDN OSAKA NEW YORK PARIS Neuer Eintrag Hinweis Sie können ebenfalls nach Fernteilnehmern suchen, indem Sie die Zifferntasten der Fernbedienung anstelle der Registerkarte „0-9“ im Telefonbuch drücken. Durch Drücken der Zifferntaste werden die sechs Teilnehmernamen aufgelistet, die mit dem auf der Taste der Fernbedienung angegebenen Buchstaben beginnen.
Seite 85: Entgegennehmen Eines Anrufs Von Einer Anderen Teilnehmergruppe
• Der Anruf kann nur entgegengenommen werden, wenn der Schalter Power am Kommunikationsterminal eingeschaltet ist ( • Stellen Sie sicher, dass der Fernsehmonitor eingeschaltet ist. Schalten Sie das Sony- Fernsehgerät, wenn Sie den IR-Repeater unter dem Fernbedienungssensor am Gerät eingesetzt haben, in den Bereitschaftsmodus.
Seite 86: So Nehmen Sie Einen Anruf Im Manuellen Rufannahme-Modus Entgegen
Bild der eigenen Teilnehmergruppe Bild der anderen Teilnehmergruppe Konferenz Beginnt! Hinweis Zum Einstellen von Ton und Bild während der Konferenz siehe Seiten 89 bis 105. So nehmen Sie einen Anruf im manuellen Rufannahme-Modus entgegen Wenn ein Anruf eingeht, gibt das Kommunikationsterminal ein Signal aus und die Meldung „Eingehenden Anruf beantworten?“...
Seite 87: So Lassen Sie Die Verstrichene Kommunikationszeit Anzeigen
Wenn während einer Kommunikation über eine andere Netzschnittstelle ein Anruf eingeht Wenn ein Anruf über ISDN eingeht, während die Kommunikation über ein LAN läuft (oder umgekehrt), ist das System belegt. So lassen Sie die verstrichene Kommunikationszeit anzeigen Sie können verstrichene Kommunikationszeit auf dem Monitor anzeigen, wenn für „Zeitanzeige“...
Seite 88 So registrieren Sie die Teilnehmergruppe, mit der Sie gerade verbunden waren, im Telefonbuch Sie können die Teilnehmergruppe, mit der Sie soeben verbunden waren, im Telefonbuch registrieren. Wenn Sie „Ein“ für „Registrierung der letzten Nummer“ im Menü „Allgemeines“ festlegen, wird „Teilnehmer in der Liste registrieren?“ angezeigt, wenn eine Konferenz mit einer nicht registrierten anderen Teilnehmergruppe beendet ist.
Seite 89: Einstellen Des Tons
Einstellen des Tons Einstellen der Lautstärke Sie können die Lautstärke des von einer anderen Teilnehmergruppe übertragenen Tons einstellen. Mit der Taste VOLUME + auf der Fernbedienung erhöhen Sie die Lautstärke, mit VOLUME – verringern Sie sie. Die Lautstärkeanzeige erscheint auf dem Monitor.
Seite 90: Synchronisieren Von Audio Und Video - Lippensynchronisa- Tionsfunktion
So heben Sie die Stummschaltung auf Drücken Sie die Taste MIC ON/OFF erneut. “ MIC OFF“ wird ausgeblendet und der Ton von der anderen Teilnehmergruppe ist zu hören. Synchronisieren von Audio und Video – Lippensynchronisa- tionsfunktion Während der Konferenz kann es bei der Übertragung von Ton und Bild an die andere Teilnehmergruppe zu Verzögerungen kommen.
Seite 91: Einstellen Der Kamera
Einstellen der Kamera Sie können den Winkel und die Größe des von der lokalen Kamera aufgenommenen Bildes einstellen, das an die andere Teilnehmergruppe gesendet wird. Während der Kommunikation können Sie auch die Kamera am Standort der anderen Teilnehmergruppe steuern, um das dort aufgenommene Bild einzustellen.
Seite 92: Einstellen Von Kamerawinkel Und Zoom
Einstellen von Kamerawinkel und Zoom Sie können Sichtwinkel und Größe des auf dem Monitor angezeigten Bildes durch Einstellen von Winkel und Zoom bestimmen. Sie können die Einstellungen während einer Kommunikation auf dem Monitor und wenn keine Kommunikation stattfindet, über das Startmenü vornehmen. Auch über das Menü...
Seite 93 Die Farbe des Bildschirmrahmens ändert sich und Sie können den Kamerawinkel und Zoomfaktor einstellen.. Anschließen Telefonbuch Wählen Menü Winkeleinstellung Drücken Sie die Taste oder auf der Hilfe anzeigen Fernbedienung, um den Kamerawinkel einzustellen. Verwenden Sie die Taste ZOOM, um den Zoom IP:0.0.0.0 ISDN:012345678912 ein- und auszufahren.
Seite 94: Während Der Kommunikation Können Sie Durch Drücken Der Taste Far
Während der Kommunikation können Sie durch Drücken der Taste FAR/ NEAR auf der Fernbedienung die einzustellende Kamera auswählen. Wenn die entfernte Kamera ausgewählt ist, wird die Anzeige FAR angezeigt. Stellen Sie den Kamerawinkel mit der Taste V, v, B oder b auf den gewünschten Sichtwinkel ein.
Seite 95: So Lassen Sie Das Bild Als Vollbild Anzeigen
Während der Kommunikation können Sie durch Drücken der Taste FAR/ NEAR auf der Fernbedienung die einzustellende Kamera auswählen. Wenn die entfernte Kamera ausgewählt ist, wird die Anzeige FAR angezeigt. Hinweis Bei Auswahl der entfernten Kamera ist nur manuelle Einstellung des Fokus möglich.
Seite 96: Voreinstellen Von Winkel Und Zoom
Voreinstellen von Winkel und Zoom Im Voreinstellungsspeicher können bis zu sechs Einstellungen für Kamerawinkel und Zoom registriert werden. Wenn die Einstellungen gespeichert sind, können sie leicht zum Bewegen der Kamera abgerufen werden. Während der Kommunikation können Sie die Einstellungen auf dem Monitor und wenn keine Kommunikation stattfindet, über das Startmenü...
Seite 97: So Legen Sie Die Einstellungen Mit Dem Menü "Kamera" Fest
So legen Sie die Einstellungen mit dem Menü „Kamera“ fest Rufen Sie durch Drücken der Taste MENU auf der Fernbedienung das Menü „Setup“ auf und drücken Sie dann die Taste V oder v, um das Symbol (Kamera) zu wählen. Das Menü „Kamera“ wird angezeigt. Wählen Sie mit der Taste V, v, B oder b auf der Fernbedienung „Presets speichern“...
Seite 98: So Rufen Sie Außerhalb Der Kommunikation Voreinstellungen Im Startmenü Auf
So rufen Sie während der Kommunikation Voreinstellungen auf dem Monitor vor Wählen Sie die Kamera aus, die in die voreingestellte Position gebracht werden soll. Drücken Sie die Taste FAR/NEAR auf der Fernbedienung, um das Menü „Display / Steuerung“ zu öffnen und wählen Sie dann „Fernes System“ oder „Lokales System“...
Seite 99 Die Einstellung der voreingestellten Nummer wird abgerufen und die Kamera wird in die voreingestellte Position gebracht. Hinweise zur Sicherung der Einstellungen Die eingebaute Lithiumbatterie sorgt dafür, dass gespeicherte Presets, wie z. B. Kameraeinstellungen, auch bei abgeschaltetem Kommunikationsterminal erhalten bleiben. Hinweise •...
Seite 100: Auswählen Des Eingehenden Bilds Und Tons
Auswählen des eingehenden Bilds und Tons In diesem Abschnitt wird das Umschalten des auf dem Monitor angezeigten Bilds und des eingehenden Bilds und Tons beschrieben. Umschalten des angezeigten Bilds zwischen lokalem und entferntem Bild Drücken Sie die Taste FAR/NEAR auf der Fernbedienung. Das Menü...
Seite 101: Ändern Der Im Menü "Video Eingang" Angezeigten Benennung Videoeingang
Hinweis Während der Kommunikation können Sie den Video-Eingang am fernen System durch Auswahl von „Fernes System“ im Menü „Video Eingang“ wechseln. Video Eingang Local Fern Hauptkamera Hauptkamera Hauptkamera: Auswählen des von der Kamera aufgenommenen Bilds. Objektkamera: Auswählen des mit der optionalen PCS-DS150/DS150P- Dokumentenkamera aufgenommenen Bilds.
Seite 102: Umschalten Des Auf Dem Bildschirm Angezeigten Bilds
Umschalten des auf dem Bildschirm angezeigten Bilds Durch jedes Drücken der Taste DISPLAY auf der Fernbedienung wird das auf dem Bildschirm angezeigte Bild folgendermaßen umgeschaltet: Von der lokalen oder fernen Kamera aufgenommenes Bild Taste DISPLAY Übertragenes oder empfangenes Standbild RGB-Bild Bild auf einem Whiteboard Hinweise •...
Seite 103: Umschalten Des An Die Andere Teilnehmergruppe Zu Sendenden Audiosignals
Umschalten des an die andere Teilnehmergruppe zu sendenden Audiosignals Sie können bei den an die andere Teilnehmergruppe zu sendenden Audiosignalen zwischen dem Mikrofon und angeschlossenen Geräten wechseln. Verwenden Sie „Eingangswahl“ im Menü „Audio Setup“. Näheres zur Einstellung „Eingangswahl“ finden Sie auf Seite 48. Auswählen des eingehenden Bilds und Tons...
Seite 104: Anzeigen Der Eigenen Teilnehmergruppe Als Bild Im Bild - Pinp-Funktion
Anzeigen der eigenen Teilnehmergruppe als Bild im Bild – PinP-Funktion Sie können das von der lokalen Kamera aufgenommene Bild auf dem Monitor als Bild im Bild anzeigen. Damit können Sie prüfen, wie Ihre Teilnehmergruppe am anderen Standort erscheint. So lassen Sie das Bild im Bild anzeigen Drücken Sie die Taste PinP auf der Fernbedienung.
Seite 105 So lassen Sie das Bild der anderen Teilnehmergruppe als Bild im Bild anzeigen: Drücken Sie die Taste FAR/NEAR auf der Fernbedienung, um das Menü „Display / Steuerung“ zu öffnen und wählen Sie „Lokales System“ unter „Display“, wenn das lokale Bild als Bild im Bild angezeigt wird. Das ferne Bild wird als Bild im Bild angezeigt, wobei das lokale Bild das Hauptbild ist.
Seite 106: Kapitel 4: Videokonferenz Mit Sonderzubehör
Kapitel 4: Videokonferenz Sonderzubehör In diesem Kapitel werden die verschiedenen Videokonferenzen beschrieben, in denen zusätzlich zu den im PCS-1/1P-Videokommunikationssystem enthaltenen Komponenten weitere Geräte verwendet werden. Zur Durchführung einer Datenkonferenz unter Verwendung der zusätzlich erhältlichen Data Solution Box PCS-DSB1 siehe Kapitel 5.
Seite 107: So Entfernen Sie Das Standbild Vom Monitor
Öffnen Sie das Menü „Memory Stick“. Rufen Sie durch Drücken der Taste MENU auf der Fernbedienung das Menü „Konfiguration“ auf und wählen Sie das Symbol (Memory Stick) mit der Taste V oder v. Memory Stick Wählen Sie mit der Taste V, v, B oder b auf der Fernbedienung das gewünschte Standbild aus und drücken Sie dann die Taste PUSH ENTER.
Seite 108: So Wählen Sie Während Der Bildpräsentation Ein Anderes Standbild
Wählen Sie mit der Taste V, v, B oder b auf der Fernbedienung das gewünschte Standbild aus und drücken Sie dann die Taste PUSH ENTER. Das Untermenü wird angezeigt. Memory Stick Speichern Senden Laden Löschen Diashow Drücken Sie die Taste V oder v auf der Fernbedienung, um „Diashow“ zu wählen und drücken Sie dann PUSH ENTER.
Seite 109: So Löschen Sie Ein Standbild
So löschen Sie ein Standbild Rufen Sie das Menü „Memory Stick“ auf, wählen Sie das Standbild aus, das gelöscht werden soll und drücken Sie die Taste PUSH ENTER. Wählen Sie im angezeigten Untermenü „Löschen“ mit der Taste V oder v und drücken Sie die Taste PUSH ENTER.
Seite 110: Wenn Sie In Schritt 3 "Diashow" Wählen
Wenn Sie in Schritt 3 „Diashow“ wählen Wenn Sie „Diashow“ im Untermenü wählen und die Taste PUSH ENTER drücken, wird eine Bildpräsentation mit dem gewählten Standbild begonnen und an die andere Teilnehmergruppe gesendet. Näheres zu Bildpräsentationen finden Sie auf Seite 107. Hinweis Die zu sendende Bilddatei wird im Verzeichnis „\DCIM\100MSDCF“...
Seite 111: Infos Zum „Memory Stick
• „MagicGate Memory Stick“ Infos zum „Memory Ausgestattet mir der Copyrightschutztechnologie von Stick“ MagicGate. • „Memory Stick-ROM“ Speichert voraufgezeichnete schreibgeschützte Daten. Speichern oder Was ist ein „Memory Stick“? Löschen von Daten ist bei diesem Typ „Memory Stick“ ist ein neuer kompakter, nicht möglich.
Seite 112: Formatieren Eines „Memory Stick
Gegenstand wie z. B. einem • Memory Stick R“ und „ Kugelschreiber. sind Marken der Sony Corporation. • In folgenden Fällen können Daten beschädigt werden: – Sie entfernen den „Memory Stick“ oder Formatieren eines „Memory schalten das Gerät aus, während Daten Stick“...
Seite 113 So formatieren Sie einen „Memory Stick“ Wählen Sie „Memory Stick formatieren“ im Menü „Allgemeines“. Die Meldung „Memory Stick formatieren?“ wird angezeigt. Wenn Sie „OK“ wählen, wird der „Memory Stick“ formatiert. Wenn ein nicht-formatierter „Memory Stick“ eingesetzt wird Die Meldung „Memory Stick formatieren?“ wird angezeigt.
Seite 114: Senden Von Bewegten Bildern Als Standbilder
Senden von bewegten Bildern als Standbilder Sie können von der Kamera aufgenommene oder von einem angeschlossenen Gerät ausgegebene Bilder als Standbilder senden. Es wird empfohlen, Bilder, die viel Text enthalten, als Standbilder zu senden. Das Bild ist schärfer als bei bewegten Bildern und der Text ist leichter zu lesen. Senden von Standbildern über das Menü...
Seite 115: Senden Eines Standbilds Mithilfe Des Com-Untermenüs
„Permanent senden“ beenden Drücken Sie die Taste PUSH ENTER auf der Fernbedienung. Wählen Sie im angezeigten Untermenü „Stop“ mit der Taste V oder v und drücken Sie die Taste PUSH ENTER. So brechen Sie das Anzeigen von Standbildern ab Rufen Sie mit der Taste PUSH ENTER auf der Fernbedienung das Untermenü auf.
Seite 116: Senden Von Bewegten Bildern Einer Dokumententkamera Als Standbilder
Senden von bewegten Bildern einer Dokumententkamera als Standbilder Während der Kommunikation können bewegte Bilder von der an den Kommunikationsterminal angeschlossenen optionalen PCS-DS150/DS150P- Dokumentenkamera als Standbild an die andere Teilnehmergruppe gesendet werden. PCS-DS150/DS150P- Dokumentenkamera (gehört nicht zum Lieferumfang) So senden Sie ein Standbild Nehmen Sie das zu sendende Bild mit der Dokumentenkamera auf.
Seite 117: Senden Von Bewegten Bildern Einer Externen Kamera Oder Eines Anderen Geräts Als Standbilder
Senden von bewegten Bildern einer externen Kamera oder eines anderen Geräts als Standbilder Während der Kommunikation können bewegte Bilder von der an den Kommunikationsterminal angeschlossenen externen Kamera oder einem Videorecorder als Standbild an die andere Teilnehmergruppe gesendet werden. Externe Kamera, Videorecorder usw. AUDIO OUT AUX1–...
Seite 118: Abbrechen Der Standbildanzeige Am Entgegennehmenden Standort
Wählen Sie mit der Taste V, v, B oder b auf der Fernbedienung „Senden“ und drücken Sie dann die Taste PUSH ENTER. Das Bild auf dem lokalen Monitor steht still und wird als Standbild an die andere Teilnehmergruppe übertragen. Das Standbild wird auch nach dem Senden weiterhin angezeigt.
Seite 119: Empfangen Von Standbildern Von Einer Anderen Teilnehmergruppe
Empfangen von Standbildern von einer anderen Teilnehmergruppe Während der Kommunikation können Sie Standbilder der Aufnahmen der fernen Kamera empfangen, wenn „Far End Kamera-Steuerung“ sowohl im Menü „Antwort Setup“ des entgegennehmenden Standorts als auch im Menü „Anwahl Setup“ des wählenden Standorts auf „Ein“ gestellt ist. Öffnen Sie das Menü...
Seite 120: Speichern Von Standbildern Auf Einem „Memory Stick
Speichern von Standbildern auf einem „Memory Stick“ Sie können das von der lokalen Kamera aufgenommene oder das vom angeschlossenen Gerät eingegebene Bild (bzw. das ferne Bild) während der Konferenz auf einem „Memory Stick“ speichern. Speichern von Standbildern über das Menü „Standbild“ Setzen Sie den „Memory Stick“...
Seite 121: Wenn Der Speicher Des "Memory Stick" Voll Ist
Hinweise • Nehmen Sie den „Memory Stick“ erst heraus, wenn die Daten vollständig geladen sind. Andernfalls kann der „Memory Stick“ oder der Kommunikationsterminal Schaden nehmen. • Das Standbild wird als neue Datei gespeichert. Es wird nicht überschrieben. Wenn der Schreibschutz am „Memory Stick“ auf „LOCK“ gestellt ist, wenn Sie in Schritt 4 „Speichern“...
Seite 122: Speichern Von Standbildern Über Das Com-Menü
Öffnen Sie das Menü „Memory Stick“. Rufen Sie mit der Taste MENU auf der Fernbedienung das Menü „Konfiguration“ auf und wählen Sie dann mit der Taste V oder v das Symbol („Memory Stick“ ). Bewegen Sie mit der Taste V, v, B oder b auf der Fernbedienung den Cursor zur letzten Skizze, die Skizze „Memory Stick“...
Seite 123: Verwenden Eines Speziellen Menüs Bei Der Kommunikation - Untermenü „Kommunikation
Verwenden eines speziellen Menüs bei der Kommunikation — Untermenü „Kommunikation“ Während der Kommunikation mit einer anderen Teilnehmergruppe kann durch Drücken der Taste PUSH ENTER auf der Fernbedienung das Untermenü „Kommunikation“ geöffnet werden. Im Untermenü „Kommunikation“ können Sie während der Kommunikation häufig erforderliche Schritte durchführen, indem Sie einfach die entsprechende Option im Menü...
Seite 124 Anzeige OFF: Blendet die Anzeigen auf dem Monitor ein, wenn sie bisher nicht sichtbar waren. Während die Anzeigen sichtbar sind, wird „Anzeige ON“ angegeben und durch Auswahl des Eintrags werden die Anzeigen ausgeblendet. Beenden: Löscht das Untermenü „Kommunikation“. Verwenden eines speziellen Menüs bei der Kommunikation — Untermenü „Kommunikation“...
Seite 125: Verwenden Von Zwei Monitoren - Dual Monitor
Verbinden Sie den zweiten Monitor mit dem Anschluss VIDEO OUT MONITOR SUB oder RGB OUT am Kommunikationsterminal. Bei Verwendung eines Monitors von Sony setzen Sie den IR-Repeater unter dem Fernbedienungssensor des zweiten Monitors ein und schließen Sie ihn an die IR OUT 2-Buchse am Kommunikationsterminal an.
Seite 126: So Lassen Sie Das Bild Auf Dem Zweiten Monitor Anzeigen
Hinweise • Wenn „Aus“ für „Dual Monitor“ festgelegt wird, werden Standbilder auf dem ersten Monitor angezeigt. • Wenn „Ein“ für „Dual Monitor“ festgelegt wird, wird das lokale Bild auf dem zweiten Monitor angezeigt, wenn keine Kommunikation stattfindet. So lassen Sie das Bild auf dem zweiten Monitor anzeigen Stellen Sie „VIDEO OUT“...
Seite 127: Wechseln Des Auf Dual-Monitoren Angezeigten Bilds
Wechseln des auf Dual-Monitoren angezeigten Bilds Sie können während der Kommunikation die folgenden Bilder auf dem ersten oder zweiten Monitor anzeigen. Zweiter Monitor Lokale Teilnehmer- gruppe Erster Monitor Lokale Teilnehmer- Taste DISPLAY gruppe Andere Teilnehmer- Standbild gruppe Taste FAR/NEAR Andere Teilnehmer- RGB-Bild gruppe...
Seite 128: Verwenden Mehrerer Mikrofone
Verwenden mehrerer Mikrofone Das in die Kamera PCS-C1/C1P eingebaute Mikrofon ist für eine Konferenz mit etwa drei Teilnehmern gedacht. Für Konferenzen mit mehr Teilnehmern können Sie das zusätzlich erhältliche Mikrofon PCS-A1 oder PCS-A300 an das System anschließen. So schließen Sie die zusätzlichen Mikrofone an Schließen Sie die zusätzlichen Mikrofone an die Anschlüsse MIC 1 und MIC 2 des Kommunikationsterminals an.
Seite 129: Beispiele Für Mikrofonanordnung
Beispiele für Mikrofonanordnung In PCS-1/1P eingebautes Mikrofon PCS-1/1P Mikrofone PCS-A300 PCS-A300 PCS-1/1P Mikrofone PCS-A1 PCS-A1 PCS-1/1P Verwenden mehrerer Mikrofone...
Seite 130: Verwenden Des Kommunikationswandlers (Cte)
Verwenden des Kommunikationswandlers (CTE) Der Kommunikationswandler (CTE) stellt ein integriertes System mit unidirektionalen Mikrofonen und rundgerichteten Lautsprecher dar. Das Gerät kann klare Stimmen bei minimalen Hintergrundgeräuschen aus allen Richtungen aufnehmen und gibt den Ton gleichmäßig in alle Richtungen aus. Anschließen des Kommunikationswandlers CTE-600 CTE-600 an eine Eingangs-/ Ausgangsbuchse...
Seite 131: Beispiel Für Cte-Anordnung
Beispiel für CTE-Anordnung PCS-1/1P CTE-600 Verwenden des Kommunikationswandlers (CTE)
Seite 132: Aufnehmen Von Ton Während Einer Konferenz
Aufnehmen von Ton während einer Konferenz Sie können während einer Konferenz die Stimmen der lokalen und der fernen Teilnehmergruppe aufzeichnen, wenn Sie einen Videorecorder an der Buchse AUDIO OUT (MIXED) des Kommunikationsterminals anschließen. Dies ist praktisch für die Protokollführung. So schließen Sie einen Videorecorder an Videorecorder usw.
Seite 133: Senden Von Ton/Bild Von Externen Geräten An Eine Andere Teilnehmergruppe
Senden von Ton/Bild von externen Geräten an eine andere Teilnehmergruppe Über den Kommunikationsterminal können Bild und Ton von angeschlossenen Geräten wie z. B. einem Videorecorder an die andere Teilnehmergruppe übertragen werden. So schließen Sie Videogeräte für die Signaleinspeisung an Der Kommunikationsterminal verfügt über zwei Videoeingänge. Videorecorder usw.
Seite 134: So Werden Audiosignale Eingespeist
So werden Audiosignale eingespeist Legen Sie „AUX“ für „Eingangswahl“ oder „MIC + AUX“ im Menü „Audio Setup“ fest. (Siehe Seite 48.) Bei Festlegung von „AUX“ wird der Ton vom externen Gerät eingespeist und der Ton von einem Mikrofon wird deaktiviert. Bei Festlegung von „MIC + AUX“...
Seite 135: Ausgeben Von Videosignalen An Ein Externes Gerät
Ausgeben von Videosignalen an ein externes Gerät Der Kommunikationsterminal erlaubt die Ausgabe des Videosignals an ein angeschlossenes Gerät, z. B. an einen Projektor oder Videorecorder. So schließen Sie ein externes Videogerät für die Ausgabe an Videorecorder usw. TERMINAL VISCA OUT Videoeingang AUDIO OUT VIDEO IN...
Seite 136: Durchführen Einer Konferenz Ohne Bild - Telefonkonferenz
Durchführen einer Konferenz ohne Bild – Telefonkonferenz Mit dem Videokommunikationssystem PCS-1/1P können Sie eine gewöhnliche Telefonkonferenz durchführen, ohne dass das Videokonferenzsystem angeschlossen wird (Telefonkonferenz). Gehen Sie bei den Verbindungen ebenso vor wie bei Videokonferenzen. Durchführen einer Telefonkonferenz mit einer nicht im Telefonbuch registrierten Teilnehmergruppe Legen Sie „ISDN (Telefon)“...
Seite 137: Steuern Des Fernsystems Mit Dem Tonsignal - Dtmf-Übertragung
Steuern des Fernsystems mit dem Tonsignal – DTMF-Übertragung Mit dem Videokommunikationssystem können Sie das verbundene ferne System durch Übertragung des Tonsignals (DTMF: Dual Tone Multi Frequency) steuern, das den Nummern für die Anwahl zugeordnet ist (0-9, Drücken Sie während einer Kommunikation die Taste auf der Fernbedienung.
Seite 138: Durchführen Einer Datenkonferenz Über Netmeeting - T.120-Datenkonferenz
Hinweise • Wenn der Kommunikationsterminal für eine Mehrpunkt-Videokonferenz benutzt wird, kann keine T.120-Datenkonferenz abgehalten werden. • Wenn das Videokonferenzsystem PCS-1/1P über LAN mit einem Videokonferenzsystem einer anderen Teilnehmergruppe verbunden ist, halten Sie die Datenkonferenz T.120 ohne PCS-1/1P ab. Anschließen eines Computers So schließen Sie einen Computer an den Anschluss am...
Seite 139: So Konfigurieren Sie Den Kommunikationsterminal
So schließen Sie einen Computer über einen Hub an Schließen Sie den Computerterminal mit dem UTP-Kabel an einen Computer an. Computer TERMINAL VISCA OUT AUDIO OUT AUX1– VIDEO IN –AUX2 AUDIO IN CAMERA UNIT (PLUG IN POWER) ISDN UNIT WHITE BOARD (MIXED) VIDEO OUT...
Seite 140 Legen Sie den Kommunikationsmodus für den Kommunikationsterminal fest. Prüfen Sie, ob die Anzeige „T.120“ auf dem Monitor eingeblendet wird. Klicken Sie auf „Anrufen“ im NetMeeting-Fenster auf dem Computer der lokalen oder anderen Teilnehmergruppe. Geben Sie die für den Kommunikationsterminal festgelegte IP-Adresse in das Textfeld „Adresse“...
Seite 141: Zugreifen Auf Den Kommunikationsterminal
Kommunikationsterminal Für den Zugriff auf den Kommunikationsterminal stehen die folgenden Bedienungsmöglichkeiten zur Verfügung. Näheres zu den jeweiligen Bedienungsmöglichkeiten erfahren Sie von Ihrem Sony-Händler. Webbrowser Sie können das Terminal bedienen oder konfigurieren, indem Sie über einen Webbrowser auf seine IP-Adresse zugreifen.
Seite 142: Kapitel 5: Datenkonferenz
Einschränkungen bezüglich der IP-Adresse des Systems bei der Verwendung der Data Solution Box Die für das Videokommunikationssystem PCS-1/1P verfügbare IP-Adresse ist bei der Verwendung der Data Solution Box eingeschränkt. Darüber hinaus muss ein Netzwerk für die Kommunikation zwischen Data Solution Box und Kommunikationsterminal als separates Segment eingerichtet werden.
Seite 143 Hinweis zum Kamerabild bei der Verwendung der Data Solution Bei der Übertragung eines Signals über die Data Solution Box ist die Qualität des Kamerabilds aufgrund der niedrigeren Bildwiederholungen etwas schlechter.
Seite 144: Verbindungsbeispiel Mit Der Data Solution Box
Verbindungsbeispiel mit der Data Solution Box Hinweise • Schalten Sie alle Geräte erst ein, wenn alle Verbindungen hergestellt sind. • Schließen Sie das Kamera- bzw. Schnittstellenkabel nur an bzw. trennen Sie es nur, wenn das Gerät ausgeschaltet ist. Andernfalls werden Kamera, Kommunikationsterminal oder Data Solution Box beschädigt.
Seite 145 Hinweise zum Verbindungsbeispiel • Die Data Solution Box wird über die oben beschriebene Verbindung vom PCS-P1/P1P-Kommunikationsterminal mit Strom versorgt. • Schließen Sie einen Projektor usw. an den Anschluss RGB OUT der Data Solution Box an. Durch diese Verbindung können Sie: –...
Seite 146: Anschließen Des Kommunikationswandlers Cte-600
Anschließen des Kommunikationswandlers CTE-600 an eine Eingangs-/Ausgangsbuchse Verbindungskabel Interface-Box (gehört zum (gehört zum Lieferumfang von CTE-600) Lieferumfang von CTE-600) an DC 6 V CTE-600 AC-Adapter (gehört an LINE an LINE zum Lieferumfang Netzsteck- dose von CTE-600) Verbindungskabel (gehört nicht zum Lieferumfang) an eine Eingangs-/ Ausgangsbuchse...
Seite 147: Verwenden Von Audio-/Videosignalen Von Angeschlossenen Geräten Für Eine Konferenz
Verwenden von Audio-/Videosignalen von angeschlossenen Geräten für eine Konferenz Einstellungen vor Konferenzbeginn So verwenden Sie das an die Data Solution Box angeschlossene Mikrofon Legen Sie „DSB MIC“ für „Mikrofonauswahl“ im Menü „Audio Setup“ fest (Seite 48). So verwenden Sie einen an den Anschluss RGB OUT der Data Solution Box angeschlossenen Projektor usw.
Seite 148: So Übertragen Sie Ein Bild Von Einem Computer An Mehrere Geräte
Während der Kommunikation wird das an der Data Solution Box ausgewählte Bild gleichzeitig an den Fernteilnehmer übertragen. Solche Computerbilder werden ohne Konvertierung als Eingang an die Data Solution Box angezeigt. Der Bildausschnitt des an den Fernteilnehmer übertragenen Bilds ist möglicherweise nicht deutlich zu erkennen und die Anzahl der Bildwiederholungen möglicherweise reduziert.
Seite 149: Verwendung Des Pcs-1/1P Als Empfangender Terminal
Verwendung des PCS-1/1P als empfangender Terminal Einstellung von Ausgang für ein Auflösung Bildwie- Bildqualität „Monitor-Ausgang Computerbild derhol- (oder Nebenmonitor- am empfan- frequenz Ausgang)“ auf dem genden empfangenden Terminal Terminal Wenn Wenn „Dual „Dual Monitor“ Monitor“ auf „Aus“ auf „Ein“ eingestellt...
Seite 150 Einstellung von Ausgang für ein Auflösung Bildwie- Bildqualität „Monitor-Ausgang Computerbild derhol- (oder Nebenmonitor- am empfan- frequenz Ausgang)“ auf dem genden empfangenden Terminal Terminal Wenn Wenn „Dual „Dual Monitor“ Monitor“ auf „Aus“ auf „Ein“ eingestellt eingestellt RGB OUT RGB OUT RGB OUT an Signalausgabe durch PCS-P1/P1P Konvertierung eines...
Seite 151 Bei der Verwendung eines anderen Videokonferenzsystems wie z. B. des PCS-1600 anstelle des PCS-1/1P Auflösung Bildwie- Anmerkungen derhol- frequenz Sendet und empfängt Bilder als 4CIF-Signal. Das Originalbild mit hoher Auflösung kann nicht empfangen werden und Einzelheiten sind undeutlich. Die pro Sekunde gezeigten Bildwiederholungen hängen von der Übertragungsrate der Schnittstelle ab.
Seite 152: Anzeigen Des Bilds Auf Einem Projektor Oder Monitor
Anzeigen des Bilds auf einem Projektor oder Monitor Beim Anschließen der Data Solution Box an den Kommunikationsterminal sind Anschlüsse mit externen Bildschirmen usw. über die folgenden vier Ausgänge möglich. Die Verbindungen ermöglichen Ausgabe des Bilds an einen oder zwei der vier Monitore. Monitor A Monitor B an VIDEO...
Seite 153: Ausgeben Des Signals An Zwei Monitore
RGB OUT (DSB): Signalausgabe an einen Monitor (Monitor D in der Abbildung oben), der an den Anschluss RGB OUT der Data Solution Box angeschlossen ist. Hinweis Wenn „Aus“ für „Dual Monitor“ im Menü „Allgemeines“ festgelegt ist, ist keine Ausgabe an einen Monitor am Anschluss VIDEO OUT MONITOR SUB verfügbar. Anschließen des Bildschirms an den Anschluss RGB OUT der Data Solution Box Eventuell werden die Menüs nicht angezeigt.
Seite 154: Kapitel 6: Videokonferenz Bei Verwendung Eines Whiteboards
Xi ist ein Warenzeichen der Virtual Ink Corporation in den USA. Hinweis Eine Videokonferenz mit Whiteboard ist nur zwischen Systemen möglich, die mit PCS- 1/1P ausgestattet sind. Diese Funktion steht bei anderen Videokonferenzsystemen von Sony, wie z. B. PCS-1600, oder von anderen Herstellern nicht zur Verfügung.
Seite 155: Anschlussbeispiel Mit Einem Whiteboard
Anschlussbeispiel mit einem Whiteboard Hinweise • Schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen. • Schließen Sie das Kabel nur an bzw. trennen Sie es nur, wenn das Gerät ausgeschaltet ist. Andernfalls werden Kamera, Kommunikationsterminal oder mimio Xi beschädigt. Whiteboard TERMINAL VISCA OUT...
Seite 156: Anbringung Des Mimio Xi Auf Der Tafel
Anbringung des mimio Xi auf der Tafel Bringen Sie den mimio Xi vertikal oder horizontal in der linken oberen Ecke des Whiteboards an und stellen Sie dann im Menü die Ausrichtung des mimio Xi und die Größe des Whiteboards ein. Vertikal Horizontal Einstellen der Ausrichtung des mimio Xi...
Seite 157: Durchführung Einer Videokonferenz Bei Verwendung Eines Whiteboards
Durchführung einer Videokonferenz bei Verwendung eines Whiteboards ON LINE POWER LAN ALERT LAN oder ISDN ON LINE POWER LAN ALERT ON LINE POWER LAN ALERT ON LINE POWER LAN ALERT Starten Sie die Videokonferenz. Drücken Sie die Taste PUSH ENTER auf der Fernbedienung, um das Untermenü...
Seite 158 Lokaler Bildschirm Entfernter Bildschirm Schreiben Sie mit dem zu mimio Xi gehörenden Schreibstift, Marker bzw. Löschstift auf das Whiteboard. Das Geschriebene wird in Echtzeit auf dem lokalen und entfernten Bildschirm angezeigt. Bildschirme der lokalen und entfernten Teilnehmergruppe Whiteboard Hinweise • Es kann jeweils nur ein Whiteboard verwendet werden. Wird bei mehr als zwei Monitoren das Whiteboard mit angeschlossenem mimio Xi verwendet, wird das von der Teilnehmergruppe, die „Whiteboard EIN“...
Seite 159: Notizen Auf Dem Whiteboard Speichern
Notizen auf dem Whiteboard speichern Rufen Sie das Untermenü „Kommunikation“ auf und wählen Sie anschließend „Speichern“. Das auf dem Bildschirm angezeigte Whiteboardbild wird als Standbild auf dem „Memory Stick“ gespeichert. Senden Speichern Präsentation START Tafel Anzeige Beenden Whiteboardmodus beenden Die mit dem Whiteboard arbeitende Teilnehmergruppe muss das Untermenü „Kommunikation“...
Seite 160: Kapitel 7: Verschlüsselte Videokonferenz Über Lan
Ist das System über ISDN verbunden, kann keine verschlüsselte Videokonferenz abgehalten werden. Die Verschlüsselungsfunktion ist ebenfalls nicht möglich, wenn andere Videokommunikationssysteme als das PCS-1/1P von Sony bzw. Videokonferenzsysteme anderer Hersteller verwendet werden. Die Verschlüsselungsfunktion steht auch bei einer Mehrpunkt-Konferenz über LAN-Verbindung (einschließlich Kaskadenverbindung über LAN) zur...
Seite 161: Vorbereitungen Für Eine Verschlüsselte Videokonferenz Über Lan
Vorbereitungen für eine verschlüsselte Videokonferenz über LAN Um eine verschlüsselte Videokonferenz beginnen zu können, muss bei jedem Terminal dasselbe Passwort verwendet werden und „Ein“ für die Option „Verschlüsselung über LAN“ im Menü „Verschlüsselung über LAN“ festgelegt sein. Verschlusselung ü ber LAN Seite: 1/1 Verschlusselung über LAN Passwort für Verschlüsselung...
Seite 162: Beginnen Einer Verschlüsselten Videokonferenz Über Lan
Beginnen einer verschlüsselten Videokonferenz über LAN Sie können eine verschlüsselte Videokonferenz über LAN beginnen, indem Sie den Fernteilnehmer auf dieselbe Art und Weise wie bei einer herkömmlichen Videokonferenz anwählen. Während einer verschlüsselten Videokonferenz über LAN wird das Symbol (Verschlüsselung) auf dem Bildschirm angezeigt. Hinweise •...
Seite 163 Fehlermeldungen Ursachen Eine verschlüsselte Während eine Videokonferenz über ISDN- Videokonferenz ist bei über ISDN Verbindung abgehalten wird, kann kein Terminal verbundenen Terminals nicht über LAN-Verbindung angeschlossen werden, möglich. wenn Ihre Verschlüsselungsfunktion über LAN aktiviert ist. Beginnen einer verschlüsselten Videokonferenz über LAN...
Seite 164: Kapitel 8: Mehrpunkt-Videokonferenz
Kapitel 8: Mehrpunkt- Videokonferenz Dieses Kapitel beschreibt das Halten einer Mehrpunkt-Videokonferenz. Für eine Mehrpunkt-Videokonferenz wird die zusätzlich erhältliche MCU- Software PCS-323M1 (für LAN-Verbindungen), die auf dem Standard H.323 basiert, oder die zusätzlich erhältliche MCU-Software PCS-320M1 (für ISDN- Verbindungen), die auf dem Standard H.320 basiert, benötigt. Mehrpunkt-Videokonferenzen mit bis zu zehn Punkten einschließlich des lokalen Standorts sind bei der Verbindung über ein LAN verfügbar.
Seite 165: Verbindungsbeispiele Für Eine Mehrpunkt-Videokonferenz
Verbindungsbeispiele für eine Mehrpunkt-Videokonferenz LAN-Verbindung verwenden (bis zu 6 Punkte) Durch die Installation der optionalen MCU-Software PCS-323M1 H.323 auf einem Kommunikationsterminal können Sie eine Mehrpunkt-Videokonferenz mit bis zu sechs Punkten halten. MCU- ON LINE POWER LAN ALERT Software PCS-323M1 ON LINE POWER LAN ALERT H.323...
Seite 166: Kaskadenverbindung Über Lan Verwenden (Bis Zu 10 Punkte)
Kaskadenverbindung über LAN verwenden (bis zu 10 Punkte) Durch die Installation der optionalen MCU-Software PCS-323M1 H.323 auf einem Kommunikationsterminal ist eine Kaskadenverbindung möglich und Sie können eine Mehrpunkt-Videokonferenz mit bis zu zehn Punkten halten. MCU-Software PCS-323M1 H.323 MCU- Software PCS-323M1 an LAN H.323 ON LINE...
Seite 167: Verwenden Der Isdn-Verbindung
Verwenden der ISDN-Verbindung Durch die Installation der optionalen MCU-Software PCS-320M1 H.320MCU in einem Kommunikationsterminal können Sie eine Mehrpunkt- Videokonferenz mit bis zu sechs Punkten halten. MCU- Software PCS-320M1 H.320 TERMINAL VISCA OUT AUDIO OUT VIDEO IN AUDIO IN CAMERA UNIT ISDN-Gerät AUX1–...
Seite 168 • Bei einer Mehrpunkt-Videokonferenz wird nur der Kommunikationsterminal als Hauptterminal verwendet, auf dem die PCS-320M1 H.320 MCU-Software installiert ist. Möchten Sie je nach Konferenztyp zwei oder mehr Kommunikationsterminals als Hauptterminals verwenden, müssen sich Anzahl der gewünschten Hauptterminals und der H.320 MCU-Software entsprechen. Verbindungsbeispiele für eine Mehrpunkt-Videokonferenz...
Seite 169: Verwenden Der Lan Und Isdn-Verbindungen
Verwenden der LAN und ISDN-Verbindungen Werden PCS-323M1 H.323 und PCS-320M1 H.320 MCU-Software auf einem Kommunikationsterminal installiert, ist eine Mehrpunkt-Videokonferenz mit den über LAN und ISDN verbundenen Terminals möglich. PCS-323M1 H.323 und PCS-320M1 H.320 MCU- Software TERMINAL VISCA OUT ISDN-Gerät AUDIO OUT AUX1–...
Seite 170: Verwenden Der Lan Und Isdn-Kaskadenverbindung
Verwenden der LAN und ISDN-Kaskadenverbindung Werden PCS-323M1 H.323 und PCS-320M1 H.320 MCU-Software auf zwei Kommunikationsterminals installiert, ist eine Kaskadenverbindung einschließlich der zwei Hauptterminals möglich. Werden vier Terminals an einen Hauptterminal angeschlossen, kann eine Mehrpunkt-Videokonferenz über LAN und ISDN mit bis zu zehn Punkten abgehalten werden. LAN * ON LINE POWER...
Seite 171: Vorbereiten Einer Mehrpunkt-Videokonferenz
Vorbereiten einer Mehrpunkt- Videokonferenz Installieren der MCU-Software Hinweise zum Installieren der MCU-Software • Die Software kann nicht installiert werden, wenn der Schreibschutz des Memory Stick, auf dem die MCU-Software gespeichert ist, auf „LOCK“ gestellt ist. • Nachdem die MCU-Software auf dem Kommunikationsterminal installiert wurde, wird die Software nicht mehr verwendet.
Seite 172: So Prüfen Sie, Ob Die Installation Der Software Abgeschlossen Ist
So prüfen Sie, ob die Installation der Software abgeschlossen ist Das Symbol Multipoint-Modus wird im Startmenü angezeigt. Es wird hervorgehoben, wenn „Multipoint-Modus“ auf „Ein“ gestellt ist. Anschließen Telefonbuch Wählen Menü Winkeleinstellung Hilfe anzeigen IP:0.0.0.0 ISDN:012345678912 Video:Main Audio:MIC(INT)+AUX Symbol Multipoint-Modus Die installierte Software wird unter „Software Option“ im Menü „System Informationen“...
Seite 173: Einstellungen Im Menü „Multipoint Setup
Einstellungen im Menü „Multipoint Setup“ Vor Durchführung einer Mehrpunkt-Videokonferenz müssen bestimmte Optionen im Menü „Multipoint Setup“ gewählt werden. Stellen Sie den „Multipoint-Modus“ auf „Ein“. Multipoint Setup Seite: Multipoint-Modus ISDN Übertragungsmodus Teilen Anzahl der Kanäle 2Bx5 LAN-Bandbreite 1024 Kbps ISDN Rate Auto Speichern Abbrechen...
Seite 174: Registrieren Der Anderen Teilnehmergruppen In Der Mehrpunktverbindungsliste
Registrieren der anderen Teilnehmergruppen in der Mehrpunktverbindungsliste Sie können die Mehrpunktverbindungsliste, die alle anderen Teilnehmergruppen einer Mehrpunkt-Videokonferenz enthält, im Telefonbuch registrieren. So können alle Teilnehmergruppen gleichzeitig angewählt werden. Sie können neue Teilnehmergruppen in der Mehrpunktverbindungsliste registrieren oder bereits im Telefonbuch registrierte Teilnehmergruppen in die Mehrpunktverbindungsliste aufnehmen.
Seite 175 Wählen Sie die Netz-Schnittstelle für die Mehrpunktverbindung unter „Netz-Schnittstelle“. Wählen Sie „ LAN“, um die Lan-Verbindung, „ ISDN“, um die ISDN- Verbindung und „ LAN & ISDN“, um die LAN- und ISDN-Verbindung zu verwenden. List Edit Index MULTI LIST Netz-Schnittstelle: ISDN ISDN LAN &...
Seite 176 Telefonnummern für die ISDN-Verbindung für alle an einer Mehrpunktkonferenz teilnehmenden Parteien ein. List Edit Index MULTILIST2 ISDN Netz-Schnittstelle LAN & ISDN Speichern Abbrechen Näheres zur Verfahrensweise finden Sie in Schritt 5 unter „Registrieren einer neuen Teilnehmergruppe“ auf Seite 65. Drücken Sie die Taste V oder v, um „Speichern“ zu wählen und drücken Sie dann PUSH ENTER.
Seite 177 Sie können nach dem obigen Verfahren bis zu fünf Namen mit kennzeichnen. Die Zeichen werden in der oberen rechten Ecke des Telefonbuchs angezeigt, so dass auf einen Blick erkennbar ist, wie viele Teilnehmergruppen für die Mehrpunktverbindung registriert sind. Zahl der registrierten Punkte Telefonbuch RECENT Letzte Anrufe...
Seite 178 Geben Sie den Namen der Mehrpunktverbindungsliste in das Index- Textfeld ein. Wählen Sie „Speichern“ und drücken Sie dann die Taste PUSH ENTER. Die Registrierung der Mehrpunktverbindungsliste ist abgeschlossen. Vorbereiten einer Mehrpunkt-Videokonferenz...
Seite 179: Starten Einer Mehrpunkt-Videokonferenz
Starten einer Mehrpunkt- Videokonferenz Anrufen anderer Teilnehmergruppen So rufen Sie andere, in den Mehrpunktverbindungslisten registrierte Teilnehmer auf Wählen Sie die im Telefonbuch registrierte Mehrpunktverbindungsliste. Die Mehrpunktverbindungslisten sind mit „ LAN“, „ ISDN“ oder „ LAN & ISDN“ gekennzeichnet. Drücken Sie die Taste CONNECT/DISCONNECT ( ) auf der Fernbedienung oder rufen Sie das Untermenü...
Seite 180: Wählen Sie Eine Der Teilnehmergruppen Mit Dem Zeichen
Drücken Sie die Taste auf der Fernbedienung oder rufen Sie das Untermenü durch Drücken der Taste PUSH ENTER auf, drücken Sie die Taste V oder v, um „ Ein“ zu wählen und drücken Sie dann die Taste PUSH ENTER. Telefonbuch RECENT Letzte Anrufe TOKYO...
Seite 181: So Rufen Sie Nicht Im Telefonbuch Registrierte Teilnehmergruppen An
Drücken Sie die Taste CONNECT/DISCONNECT ( auf der Fernbedienung oder rufen Sie das Untermenü durch Drücken der Taste PUSH ENTER auf, drücken Sie die Taste V oder v, um „ Wählen“ zu wählen und drücken Sie dann die Taste PUSH ENTER. Das System beginnt mit der Anwahl der anderen Teilnehmergruppe mit den -Zeichen.
Seite 182: So Rufen Sie Die Zweite Oder Andere Teilnehmergruppen An
Wenn „ LAN&ISDN“ ausgewählt ist Wählen Sie die verwendete Schnittstelle (LAN oder ISDN) aus der Dropdownliste auf der rechten Seite der Textfelder A bis E aus und geben Sie anschließend die IP-Adresse für die LAN-Verbindung sowie die Telefonnummern für die ISDN-Verbindung für alle an einer Mehrpunktkonferenz teilnehmenden Parteien ein.
Seite 183: Wenn Nicht Zu Allen Stellen Eine Verbindung Hergestellt Wird
unter „So rufen Sie nicht im Telefonbuch registrierte Teilnehmergruppen an“ auf Seite 181 durch. Dies hängt von dem Registrierungsstatus der jeweiligen Teilnehmergruppe ab. Wenn nicht zu allen Stellen eine Verbindung hergestellt wird Der folgende Dialog wird angezeigt. Wählen Sie die gewünschte Option. Zu einigen Positionen wurde keine Verbindung hergestellt.
Seite 184: Verwendung Von Display / Steuerung
Verwendung von Display / Steuerung Während einer Mehrpunkt-Videokonferenz mit im Kommunikationsterminal installierter MCU-Software sind folgende Funktionen möglich. Was ist der „Sendemodus“? Sie können die Modi „Teilen“, „Teilen (Festgelegt)“, „Sprachsteuerung“ und „Senden“ verwenden. Modus „Teilen“ Dieser Modus ermöglicht die Anzeige der Bilder von den anderen Terminals, mit denen Verbindungen bestehen, sowie des Bildes des lokalen Terminals durch Unterteilung des Bildschirms in mehrere Bereiche.
Seite 185 Modus „Teilen (Festgelegt)“ Die Bilder der anderen angeschlossenen Terminals sowie das Bild des lokalen Terminals werden durch Unterteilung des Bildschirms in mehrere Bereiche (wie beim Modus „Teilen“ ) angezeigt. Sie können ein Bild der geteilten Bildschirmbereiche bestimmen, um dieses in der rechten unteren Ecke des Fensters für den Modus für sechs Bildschirmbereiche zu positionieren.
Seite 186: Sendemodi Und Angezeigte Fenster
Sendemodi und angezeigte Fenster In der nachfolgenden Tabelle werden die Bildschirm-Fenster beschrieben, die bei der Auswahl eines der Sendemodi angezeigt werden. Je nach Verbindungsart Ihres Systems stehen manche Modi nicht zur Auswahl. Für die Verbindungsart, für die in dieser Tabelle kein Fenster angezeigt wird, steht der entsprechende Modus nicht zur Verfügung.
Seite 187: Wechseln Des Sendemodus
Wechseln des Sendemodus Zu Beginn der Konferenz wird der mit „Sendemodus“ im Menü „Multipoint Setup“ festgelegte Modus aktiviert. Sie können den Modus während der Kommunikation wechseln. Drücken Sie die Taste FAR/NEAR auf der Fernbedienung. Das Menü „Display / Steuerung“ wird angezeigt. Wählen Sie mit der Taste V, v, B oder b auf der Fernbedienung „Sendemodus“...
Seite 188: So Wird Im Modus "Sprachsteuerung" Das Lokale Bild Angezeigt
So wird im Modus „Sprachsteuerung“ das lokale Bild angezeigt Sie haben die Möglichkeit, auf Ihrem Monitor nur das lokale Bild anzeigen zu lassen, während der Sendemodus auf „Sprachsteuerung“ eingestellt bleibt. Drücken Sie die Taste FAR/NEAR auf der Fernbedienung. Das Menü „Display / Steuerung“ wird angezeigt. Wählen Sie mit der Taste V, v, B oder b die Option „Lokal“...
Seite 189: Beenden Der Mehrpunkt-Videokonferenz
Beenden der Mehrpunkt- Videokonferenz Drücken Sie die Taste CONNECT/DISCONNECT ( ) auf der Fernbedienung. Das folgende Untermenü wird angezeigt. Telefonbuch Trennen Wählen Abbrechen Wählen Sie mit der Taste V, v, B oder b die Option „Verbindung trennen“ und drücken Sie dann die Taste PUSH ENTER. Die Anzeige wird in Bildschirmbereiche geteilt und das folgende Menü...
Seite 190 E trennen: Trennt die Verbindung zum fünften angeschlossenen Terminal. Alle trennen: Trennt die Verbindung zu allen Terminals. Die Verbindung zum ausgewählten Terminal wird getrennt. Durch wiederholtes Drücken der Taste CONNECT/DISCONNECT ( können Sie die Verbindung zu allen Terminals trennen. So brechen Sie das Trennen der Verbindung ab Wählen Sie in Schritt 3 „Abbrechen“...
Seite 191: Hinweise Zu Sekundärterminals
Wenn ein Terminal mit anderem Hinweise zu Audio-Modus angeschlossen ist und die Videobitrate unterschiedlich ist Sekundärterminals Die Konferenz wird in dem Video-Modus entsprechend dem Terminal mit der niedrigsten Videobitrate abgehalten. Für Für die Einstellungen dieses Systems diese Rate nicht geeignete Terminals gelten ungeeignete Terminals werden als als sekundär und die Bildübertragung ist Sekundärterminals bezeichnet.
Seite 192: Anschließen Der Externen Mcu
LAN ALERT ON LINE POWER LAN ALERT ON LINE POWER LAN ALERT PCS-1/1P ON LINE POWER LAN ALERT Aktivieren der Konferenzleitung Wenn die MCU für die ISDN-Verbindung mit der Konferenzleitungsfunktion ausgestattet ist, kann diese für bis zu 99 angeschlossene Terminals aktiviert werden.
Seite 193 Drücken Sie die Taste PUSH ENTER auf der Fernbedienung. Die Konferenzleitung ist aktiviert und Sie können bis zu 99 Terminals steuern. Die Konferenzleitungsfunktion wird abgebrochen, wenn „Freigeben“ unter „Sendemodus“ gewählt wird. Hinweis Bei Fehlern wird die Meldung „MCU-Betrieb zurückgewiesen“ auf dem Monitor angezeigt.
Seite 194 Wählen Sie mit der Taste V, v, B oder b die Option „0“ unter „Terminal“ und drücken Sie dann die Taste PUSH ENTER. Das lokale Bild wird an alle Terminals gesendet. Die Anzeige wird auf dem Monitor angezeigt. Beenden der Konferenzleitung Öffnen Sie das Menü...
Seite 195: Multipoint-Attribute
Multipoint-Attribute Nummer Attribut Wert (H.320 MCU) Wert (H.323 MCU) Maximale Anzahl an Terminals, 5 (6 einschließlich dieses 5 (6 einschließlich dieses die an eine einzelne MCU Terminals) Terminals) angeschlossen werden können Maximale Anzahl gleichzeitiger (unabhängiger) Konferenzen, die von einer einzelnen MCU unterstützt werden können Maximale Anzahl an Anschlüssen, die an andere...
Seite 196: Festgelegte Raten ("Einfach" )
Nummer Attribut Wert (H.320 MCU) Wert (H.323 MCU) Verfahren zum Auswählen des Benutzerspezifisch: Benutzerspezifisch: Kommunikations-Modus – Anzahl der Kanäle LAN-Bandbreite (1B/2B/4B/6B) (Gesamtrate aller Audio-Algorithmus Punkte, max. 1920 (G.711, G.722, G.728) Kbps) Automatisch: Audio-Algorithmus Bildwiederholfrequenz (G.711, G.722, G.728) (7,5/10/15/30 fps) Automatisch: Videocodierungs- Bildwiederholfrequenz modus (CIF/QCIF)
Seite 197: Anhang
d Memory Stick-Einschub Anhang Setzen Sie einen „Memory Stick“ (gehört nicht zum Lieferumfang) ein. e Netzschalter Zum Ein- und Ausschalten des Positionen und Kommunikationsterminals. Der Terminal ist eingeschaltet, wenn der Funktionen der Teile Schalter auf @ steht und ausgeschaltet, wenn er auf a steht. und Bedienelemente f Anschluss AUX CONTROL (D-Sub, 9-polig)
Seite 198 e Buchse AUDIO IN (Phono-Buchse) m Anschluss RGB OUT (D-Sub, 15-polig) Wird an den Audioausgang des optionalen Videorecorders oder Wird an den RGB-Eingang eines optionaler Audiogeräte angeschlossen. optionalen Projektors oder Anzeigegeräts angeschlossen. f Anschluss CAMERA UNIT n Buchsen IR OUT 1/2 (Minijack) Wird mit dem Anschluss TERMINAL an der Rückseite der Kamera verbunden.
Seite 199: Kamera Pcs-C1/C1P
d Sensor der Fernbedienung Kamera PCS-C1/C1P Richten Sie die Fernbedienung zur Bedienung des Systems auf diesen Sensor. Vorderseite e Infrarot-Sensor Empfängt das Infrarotsignal von der optionalen Dokumentenkamera PCS- DS150. Das empfangene Signal wird als Objektkamera-Signal eingespeist. f Anschluss TERMINAL Verbinden Sie diesen Anschluss mit dem Anschluss CAMERA UNIT des Kommunikationsterminals.
Seite 200: Fernbedienung Pcs-R1
b Taste VOLUME +/– Fernbedienung PCS-R1 Zum Einstellen der Lautstärke des von einer anderen Teilnehmergruppe eingehenden Tons. +: zum Erhöhen der Lautstärke ON/OFF –: zum Verringern der Lautstärke VOLUME ZOOM c Taste DISPLAY (CLEAR) Zum Umschalten des auf dem Monitor angezeigten Bilds.
Seite 201: Isdn-Gerät Pcs-B768 (Optional)
Ein-/Aus-Taste ISDN-Gerät PCS-B768 Ist der Terminal eingeschaltet, wird er (optional) damit in den Bereitschaftsmodus gesetzt. Wenn der Kommunikations- terminal in den Bereitschaftsmodus Vorder-/Oberseite gesetzt war, wird er mit dieser Taste eingeschaltet. j Tasten ZOOM (T/W) Zum Heranholen oder Wegrücken des STATUS Bildes.
Seite 202: Data Solution Box Pcs-Dsb1 (Optional)
e Anschluss RGB IN B (D-Sub, Data Solution Box PCS-DSB1 15-polig) (optional) Zum Anschließen an den RGB-Ausgang eines Computers oder anderen Geräts. Vorder-/Oberseite f Buchse LINE OUT (Stereo- Minibuchse) Zum Anschließen an die Audioeingangsbuchse am aktiven RGB A RGB SELECT RGB B SEND Lautsprecher usw.
Seite 203: Bildschirmmeldungen
Bildschirmmeldungen Prüfen Sie Folgendes, wenn während des Betriebs des Kommunikationsterminals eine Meldung auf dem TV-Monitor angezeigt wird. Meldung Bedeutung Falsche Anwahlkonfiguration. Überprüfen Sie, ob der ausgewählte Eintrag korrekt registriert wurde. Verbindung kann nicht vollständig aufgebaut — werden (Folgender Code und folgende Meldung erscheinen.) Unbekannter Netzwerkfehler: Bitte versuchen Sie es später erneut.
Seite 204 Meldung Bedeutung 91, 95 – 102, 111 Schalten Sie das System aus und wieder ein und Protokollfehler: versuchen Sie es erneut. Zeitüberschreitung bei H.221- Schalten Sie das System aus und wieder ein und Aushandlung: versuchen Sie es erneut. SPID ungültig: Registrieren Sie die SPID neu.
Seite 205 Meldung Bedeutung 01H LAN-Konfigurationsfehler Eine falsche IP-Adresse wurde eingegeben. (IP-Adresse) 02H LAN-Konfigurationsfehler Eine falsche Netzwerkmaske wurde eingegeben. (Netzmaske) 03H LAN-Konfigurationsfehler Eine falsche MAC-Adresse wurde eingegeben. (MAC-Adresse) 04H LAN-Konfigurationsfehler Die IP-Adresse und die Netzmaske können nicht (DHCP-Fehler) abgerufen werden. 05H Gatekeeper-Registrierungsfehler Der Gatekeeper ist nicht korrekt eingestellt.
Seite 206 Box kann nicht verwendet werden. verwenden. Die Tafel kann nicht verwendet werden. Die Tafel kann nur für eine Videokonferenz zwischen PCS-1/1P-Systemen verwendet werden. Die Batterie im Schreibstift ist Die Batterie im Schreibstift für das Whiteboard ist möglicherweise fast entladen. Ersetzen Sie fast entladen.
Seite 207 Meldung Bedeutung Eine verschlüsselte Videokonferenz ist bei Während eine Videokonferenz über ISDN- über ISDN verbundenen Terminals nicht Verbindung abgehalten wird, kann kein Terminal möglich. über LAN-Verbindung angeschlossen werden, wenn Ihre Verschlüsselungsfunktion über LAN aktiviert ist. Das Passwort der Verschlüsselungsfunktion Um eine verschlüsselte Videokonferenz über LAN muss aus mindestens dreizehn Zeichen abhalten zu können, müssen Sie ein Passwort bestehen.
Seite 208 Meldung Bedeutung Die Telefonnummer eines fernen Geben Sie die Telefonnummer der anderen Teilnehmers ist nicht eingegeben worden. Teilnehmergruppe ein. Die eingegebene Telefonnummer eines Geben Sie die korrekte Telefonnummer der fernen Teilnehmers ist nicht korrekt. anderen Teilnehmergruppe ein. Probleme in einer Switch-Stelle oder der Die ISDN-Verbindung wurde nicht hergestellt.
Seite 209 Folgende Meldungen geben den Systemstatus an. Es sind keine Maßnahmen erforderlich. Meldung Bedeutung Konferenz beginnt! Die Verbindung mit der anderen Teilnehmergruppe wurde hergestellt und Sie können eine Konferenz beginnen. Verbindung wird gestartet. Nach der Anwahl durch eine andere Teilnehmergruppe startet das System die Verbindung.
Seite 210 Meldung Bedeutung Reihenschaltung wurde Die Reihenschaltung der Terminals wurde hergestellt. Die hergestellt. Unterteilungsmodus Bildschirmunterteilung ist nicht möglich. ist nicht möglich. Das private Telefonbuch ist Der „Memory Stick“, auf dem das private Telefonbuch verfügbar. gespeichert ist, wurde in den Kommunikationsterminal eingesetzt. Sie können das private Telefonbuch verwenden. Das private Telefonbuch ist nicht Der „Memory Stick“, auf dem das private Telefonbuch verfügbar.
Seite 211: Fehlersuche
Drei Anzeigen an Der Lüfter im Terminal hat sich Schalten Sie das System sofort aus der Vorderseite des ausgeschaltet. und wenden Sie sich an einen Sony- Kommunikationster Händler. minals blinken. Kein oder sehr Die Lautstärke ist zu niedrig Stellen Sie die Lautstärke durch leiser Ton.
Seite 212 Symptom Mögliche Ursache Lösung Es wird kein Bild Die ausgewählte Bildquelle ist nicht Schalten Sie das ausgewählte angezeigt. eingeschaltet. Videogerät ein. Der Videoeingang ist nicht korrekt Wählen Sie den Videoeingang mit der ausgewählt. Taste VIDEO INPUT SELECT (Seite 100). Die ausgewählte Bildquelle ist nicht Prüfen Sie die Verbindungen korrekt an das System (Seite 133).
Seite 213 Symptom Mögliche Ursache Lösung Keine Verbindung. Wenn Sie die Kommunikation nicht Schalten Sie das System aus und ordnungsgemäß beenden, z. B. warten Sie einige Minuten, bevor Sie durch Herausziehen eines ISDN- wieder einschalten. Kabels oder Ausschalten des Systems während der Kommunikation, können Sie die ISDN-Leitung eine Zeit lang nicht nutzen (wenn Sie ISDN...
Seite 214 Symptom Mögliche Ursache Lösung Keine Verbindung. Annahme des Anrufs durch die Bitten Sie die ferne andere Teilnehmergruppe ist nicht Teilnehmergruppe, eine zugelassen, da gerade z. B. Anrufannahme zuzulassen. Konfigurationen durchgeführt werden. Für das Fernterminal ist nicht Bitten Sie die andere automatische Rufannahme Teilnehmergruppe, automatische festgelegt.
Seite 215: Technische Daten
64 Kbps, 96 Kbps (MPEG4 Technische Daten Audio) (bei Verwendung von LAN) 24 Kbps, 32 Kbps (G.722.1 entspricht der ITU-T- Empfehlung) (bei Verwendung Kommunikationsterminal von LAN) PCS-P1/P1P 16 Kbps (G.728 entspricht der ITU-T-Empfehlung) 8 Kbps (G.729 entspricht der ITU- Dieses Gerät entspricht den ITU-T- T-Empfehlung) (bei Empfehlungen H.320 und H.323.
Seite 216: Kamera Pcs-C1/C1P
Lagertemperatur Schwenk-/Neigebereich –20 °C bis +60 °C Horizontal ±100° Luftfeuchtigkeit bei Lagerung Vertikal ±25° 20 % bis 80 % (nicht Abmessungen 147 × 130 mm × 138 mm (B/H/T) kondensierend) (ohne Projektteile) Abmessungen 258 × 54 × 171 mm (B/H/T) Gewicht ca.
Seite 217: Mikrofon Pcs-A300 (Optional)
Zubehör (mitgeliefert) Mikrofon PCS-A300 (optional) Schnittstellenkabel (8 m) (1) Bedienungsanleitung (1) Bandbreite 13 kHz Garantieheft (1) Direktionale Eigenschaften Unidirektional Abmessungen 68 × 16 × 96 mm (B/H/T) MCU-Software PCS-320M1 Gewicht ca. 200 g H.320 (optional) StromversorgungPlug-in-Power Abmessungen 50 × 2,8 × 21,5 mm (B/H/T) Gewicht ca.
Seite 218: Zulässige Rgb-Eingangs-/Ausgangs-Signale
Zulässige RGB-Eingangs-/Ausgangs-Signale Kommunikationsterminal PCS-P1/P1P (RGB OUT) Bildelement Signalformat fH (kHz) fV (Hz) Grafikkarte Sync (MHz) 1024 × 768 XGA VESA 60 Hz 48,363 60,004 65 H-neg, V-neg Data Solution Box PCS-DSB1 (RGB IN A/RGB IN B) Bildelement Signalformat fH (kHz) fV (Hz) Grafikkarte Sync...
Seite 219 Data Solution Box PCS-DSB1 (RGB OUT) Bildelement Signalformat fH (kHz) fV (Hz) Grafikkarte Sync (MHz) 1024 × 768 XGA VESA 60 Hz 48,363 60,004 65 H-neg V-neg • Während der Bildeingang vom Anschluss RGB IN A oder RGB IN B übertragen wird, wird das Bild des Eingangsignalformats (VGA, SVGA oder XGA) über diesen Anschluss ausgegeben.
Seite 220: Pinbelegung
Pin Signal Beschreibung Pinbelegung Masse 100BASE-TX/10BASE-T-Buchse Anschlüsse VIDEO OUT MONITOR MAIN/SUB, VIDEO IN AUX 1/AUX 2 Modulbuchse Signal Beschreibung Mini-DIN 4-poliger Anschluss TPOP Senden+ Signal Beschreibung TPON Senden– Analog Masse TPIP Empfangen+ Analog Masse — Helligkeitssignal — Chrominanzsignal TPIN Empfangen– —...
Seite 221 Anschluss TERMINAL Signal Beschreibung TD– Empfangen– 19,5 V 19,5 V – D-Sub 15-poliger Anschluss AGND Analog Masse (Buchse) – Signal Beschreibung Daten senden+ Helligkeitssignal RD– Daten senden– Y.GND Helligkeitssignal Masse Masse Chrominanzsignal C.GND Chrominanzsignal Masse Anschluss RGB OUT Video Videosignal Video.GN Videosignal Masse Daten empfangen...
Seite 222: Pinbelegung An Anschlüssen Der Gesondert Erhältlichen Karten
Pin Signal Beschreibung Pinbelegung an Anschlüssen der gesondert erhältlichen Daten empfangen Karten seriell 19,5 V 19,5 V ISDN 1-6 Buchsen (PCS-B768) Masse Anschluss TERMINAL (PCS-DSB1) Modulbuchse Signal Beschreibung – 15-poliger D-Sub-Anschluss (Stecker) – Signal Beschreibung Senden+ Video Videosignal Empfangen+ Video.GND Videosignal Masse Empfangen–...
Seite 223: Seitenansicht (Vertikaler Bereich Bei Maximalem Zoomfaktor)
Seitenansicht (vertikaler Bereich Einrichten des bei maximalem Zoomfaktor) Videokonferenzraums Achten Sie auf die Positionierung der Kamera und des Mikrofons im Videokonferenzraum. Erfassungsbereich der 25˚ Kamera 3.1 m 42˚ (8.41 ft) steht für den Aufnahmebereich der 25˚ Kamera, wenn der Zoom voll genutzt wird. gibt den Aufnahmebereich der Kamera bei voller Nutzung der linken und rechten Winkelfunktionen an.
Seite 224: Installieren Von Kommuni- Kationsterminal Und Kamera
Installieren von Kommuni- kationsterminal und Kamera Mit den mitgeliefertem Klettbändern können Sie den Kommunikationsterminal oder die Kamera an einer Position befestigen. Kleben Sie die Klettbänder an die Unterseite des Kommunikations- terminals bzw. der Kamera. Stellen Sie die Raumbeleuchtung so ein, dass sie von oben auf die Teilnehmer gerichtet ist.
Seite 225: Glossar
Codec Glossar Abkürzung für „Coder-Decoder“. Integriertes Gerät eines Coders, das ein analoges Audio-/Videosignal in einen BONDING* digitalen Datenstrom umwandelt und ein BONDING ist eine der Inversmultiplex- Decoder zur Wiederherstellung des Methoden für den Anschluss des originalen analogen Signals. Videokonferenzsystems mit mehreren DHCP ISDN-Leitungen.
Seite 226 G.723.1 H.264 Audiocodierungs-/-decodierungsformat von Ein Videocodierungs-Algorithmus, der im ITU-T empfohlen. Telefonbandbreiten- Mai 2003 von der ITU-T neu standardisiert Audiosignale werden in digitale Signale mit wurde. Dieses Format ermöglicht eine hohe einer Datenrate von 5,3 Kbps oder 6,4 Kbps Bildqualität über eine niedrigere Bitrate und umgewandelt.
Seite 227 ISDN P in P Abkürzung für „Integrated Services Digital Die Abkürzung von „Picture in Picture“ Network“ (digitales Netzwerk mit (Bild in Bild). Mit dieser Funktion wird in integrierten Diensten). das eigentliche Bild auf dem Kommunikationsprotokoll der CCITT für Fernsehmonitor ein kleines Bild die Übertragung von integrierten Sprach- eingeblendet, auf dem sich die lokale und Bildsignalen sowie Daten.
Seite 228 SNMP Abkürzung für „Simple Network Management Protocol“. Dieses Protokoll dient dem Austausch von Verwaltungsinformationen zwischen der Verwaltungsstation und den verwalteten Terminals. SPID Abkürzung für „Service Profile ID“ (Dienstprofilkennung). Teiladresse Nummer zur Identifikation von Geräten, die an die gleiche ISDN-Leitung angeschlossen sind.
Seite 229: Menükonfiguration
Menükonfiguration Die Menüs der Kamera sind wie unten beschrieben konfiguriert. Genaue Informationen finden Sie auf den in Klammern angegebenen Seiten. Die Ausgangseinstellungen sind fett angegeben. Launcher Telefonbuch List Edit Index (Seite 73) (Seite 65) Netz-Schnittstelle LAN, LAN , ISDN, ISDN, LAN&ISDN , ISDN (Telefon) Anzahl der Kanäle 1B, 2B, 3B, 4B, 5B, 6B,...
Seite 230 A Anwahl Setup Seite: 1/4 Netz-Schnittstelle LAN, ISDN, ISDN (Telefon) (Seite 41) Bonding Auto, Ein Anzahl der Kanäle 1B, 2B, 3B, 4B, 5B, 6B, 8B, 12B LAN-Bandbreite 64Kbps, 128Kbps, 384Kbps, 768Kbps, 1024Kbps, 1920Kbps, Sonstige (1–1920Kbps) Prefix Kein Prefix, Prefix A, Prefix B, Prefix C ISDN Rate Auto, 56K...
Seite 231 C Multipoint Seite: 1/2 Multipoint-Modus Ein, Aus Setup Übertragungsmodus Teilen, Sprachsteuerung (Seite 46) Anzahl der Kanäle 1B×5, 2B×5, 4B×3, 6B×2 LAN-Bandbreite 384Kbps, 768Kbps, 1024Kbps, 1920Kbps, Sonstige (1–1920Kbps) ISDN Rate Auto, 56K Seite: 2/2 Video Modus ALL, H.263, H.261 Audio Modus ALL, G.722, G.728, G.711 Terminalnamen anzeigen Ein, Aus...
Seite 232 E Allgemeines Seite: 1/4 Terminal Name Dual Monitor Ein, Aus (Seite 50) Monitor-Ausgang/ RGB OUT, RGB OUT (DSB), Nebenmonitor VIDEO OUT Standby-Modus Ein, Aus Standby-Zeit 1–99 Minuten Zeitanzeige Ein, Aus Seite: 2/4 Uhr einstellen Registrierung der letzten Ein, Aus Nummer T.120-PC-Adresse Anbringung auf der Tafel Vertikal, Horizontal...
Seite 233 G ISDN- Setup Seite: 1/7 Land/Region Europa (außer Frankreich), Frankreich, (Seite 54) Japan, USA, China, Sonstige Landeskennzahl/Regioncode Protokoll Japan NTT, Euro ISDN, Euro ISDN (Frankreich), National ISDN, 5ESS (P-MP), 5ESS (P-P), DMS-100 Seite: 2/7 Vorwahl Nummer–Lokale ISDN-Number A1–C2 Seite: 3/7 Vorwahl Nummer–Lokale ISDN-Number D1–F2 Seite: 4/7 Unteradresse A1–C2...
Seite 234 H LAN-Setup Seite: 1/8 DHCP-Modus Auto, Aus (Seite 58) Host Name IP-Adresse Netzwerkmaske Gateway-Adresse DNS-Adresse Seite: 2/8 Gatekeeper-Modus Auto, Ein, Aus GateKeeper-Adresse User Alias User Nummer Seite: 3/8 SNMP-Modus Ein, Aus Trap-Zieladresse Gemeinschaft Beschreibung Standort Kontaktperson Seite: 4/8 NAT-Modus Ein, Aus NAT-Adresse Anf.
Seite 235 I System Informationen Host Version (Seite 62) Version des ISDN UNIT DSB-Version DSP-Version Software Option Keine, Multipoint (H.323), Multipoint (H.320), Multipoint (H.323+H.320) Option I/F Kein, ISDN UNIT, DSB, Whiteboard Host Name IP-Adresse MAC-Adresse Serial Nummer Menükonfiguration...
Seite 236 J Status Kommunikation Status Connection A (Encode/ Audio Mode (Seite 63) Decode) Video Mode Frame Rate Rate MLP Rate HMLP Rate LSD Rate Line I/F Camera Control Data Control Whiteboard Connection E (Encode/ Audio Mode Decode) Video Mode Frame Rate Rate MLP Rate HMLP Rate...
Seite 237 Sony Corporation...
