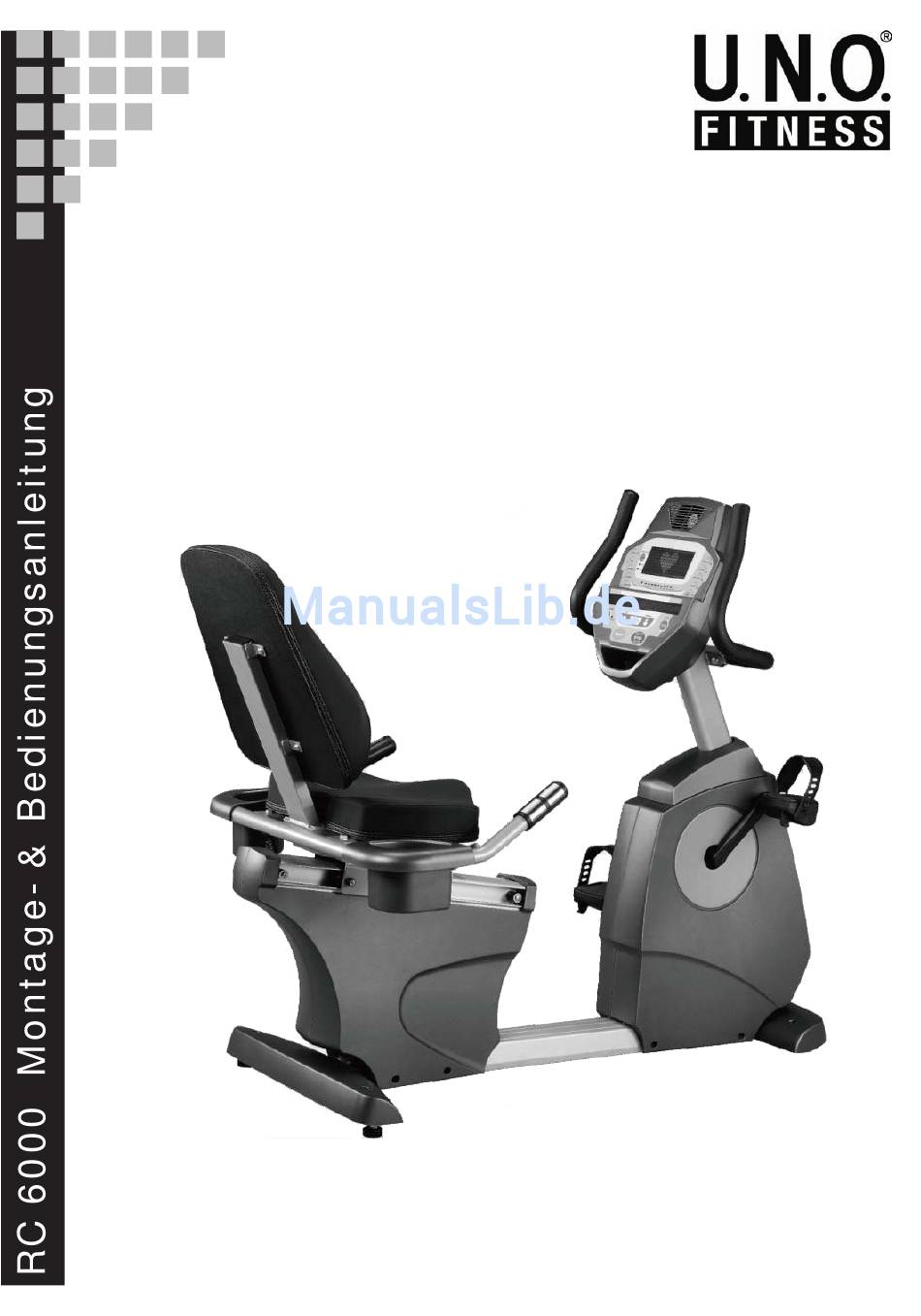

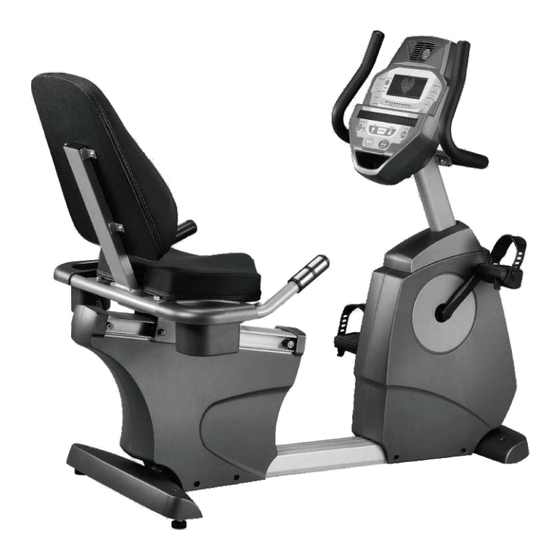

- Seite 1 RC 6000 Montage- & Bedienungsanleitung Art.-Nr.: 13020...
- Seite 2 S ICH ER HE ITSH IN WEI S E Lesen Sie unbedingt die gesamte Bedienungsanleitung Persönliche Sicherheit - Das Training muss sofort abgebrochen werden, wenn Sie vor dem ersten Training genau durch. währenddessen Übelkeit, Schwindelgefühl oder andere Um ein langjähriges, effizientes und sicheres Training anormale Symptome verspüren.
-
Seite 3: Explosionszeichnung
EX PLOSIONSZEI C H NU N G RC 6000... - Seite 4 RC 6000 ERSATZTEI LLIST E Bezeichnung Anzahl Bezeichnung Anzahl Hauptrahmen Sechskantschraube 3/8" x 1-3/4" Unterlegscheibe 1/4" x 13 x 1T Konsolenmast Lenkstange, vorn Unterlegscheibe 1/4" x 19 x 1.5T Sitzschlitten Unterlegscheibe Ø17 x 23.5 x 1T Sitzrahmen Unterlegscheibe 5/16" x 18 x 1.5T...
- Seite 5 RC 6000 ERSATZTEILLISTE Bezeichnung Anzahl Bezeichnung Anzahl Bolzen f. Stellhebel Sechskantschraube 3/8" x 2- 3/4" Schraube M5 x 25m/m Sechskantschraube 3/8" x 3/4" Gummi Fußmatte Unterlegscheibe Ø15 x 6 x 4T Endkappe Ø75 x 25 x 2.0T Schraube M5 x 45m/m Unterlegscheibe Ø3/16"...
-
Seite 6: Montage
MONTAGE RC 6000 Entnehmen Sie alle Teile vorsichtig der Verpackung. Lassen Sie sich hierbei von einer zweiten Person helfen, da einige Teile schwer und sperrig sind. Vergewissern Sie sich vor der Montage Ihres Trainingsgerätes anhand der Montage-Teileliste, dass alle benötigten Teile vorhanden sind. - Seite 7 MONTAGE RC 6000 Schritt 1 : Hinterer Standfuß & Sitzfläche 1. Montieren Sie den hinteren Standfuß (7) an den Hauptrahmen mit vier 3/8” x 2-1/4” Sechskantschrauben (65) und vier 3/8” x 25 Unterlegscheiben (84). 2. Montieren Sie die Sitzfläche (5) auf den dafür vorgesehenen Schlitten (4) mit sechs 3/8”...
- Seite 8 MONTAGE RC 6000 Schritt 2 : Hintere Lenkstange 1. Montieren Sie die hintere Lenkstange (6) an den Sitzschlitten (4). Stecken Sie dazu zwei der 3/8” x 1-3/4” Sechskantschrauben (71) durch die beiden oberen Löcher der Lenkstange und fixieren Sie diese mit zwei 3/8” Sechskantmuttern (89) und zwei 3/8” x 19 Unterlegscheiben (77) von unten.
- Seite 9 MONTAGE RC 6000 Schritt 3 : Montage des Konsolenmastes 1. Montieren Sie die Abdeckung des Konsolenmastes (31) an den Konsolenmast (2), stellen Sie sicher das dieser in die richtige Richtung zeigt (siehe Bild). Führen Sie nun die beiden Kabelenden von unten durch den Konsolenmast an die Öffnung der Oberseite.
- Seite 10 MONTAGE RC 6000 Schritt 4 : Konsole, Sitz, Abdeckungen, Pedale 1. Montieren Sie die Abdeckungen für den vorderen- und hinteren Standfuß (32 & 37) und fixieren Sie diese mit vier M5 x 12mm Schrauben (99) am Rahmen. 2. Montieren Sie nun den linken- und rechten Becherhalter (39 & 38) an die hintere Lenkstange mithilfe der Blechschrauben (105).
-
Seite 11: Allgemeine Informationen
AL LGEMEINE INFOR M ATIONE N RC 6000 Reinigung & Wartungsmaßnahmen Beschädigungen, die durch Körperschweiß entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt. Aus diesem Grund reinigen Sie nach jedem Training Ihr Trainingsgerät gründlich und achten Sie immer darauf, dass während des Trainings keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann. - Seite 12 COCKPIT RC 6000 Ventilator Profil-Matrix Display-Taste für Profil-Matrix Programmtasten Herzfrequenz-Grafik Anzeige der Trainingsdaten Herzrequenz-Anzeige /Informationstext Taste für Ventilator Display-Taste für Trainingsdaten Kontrolltasten SPEED ENTER-Taste Anzeige der Geschwindigkeit in RPM und km/h Bestätigung von Auswahlen bzw. Vorgaben durch Drücken der ENTER-Taste.
-
Seite 13: Cockpit-Anleitung
COCKPIT-ANLEITUNG RC 6000 Manuelles Training (MANUAL), Quick Start drehzahlabhängig Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Schritt 1: Auswahl der Trainingsart Drücken der UP- und Down-Tasten für Widerstand und Schalten Sie das Cockpit durch Drücken einer beliebigen Steigungslevel können Sie diese individuell verstellen. - Seite 14 COCKPIT-ANLEITUNG RC 6000 Trainingsprofile Fit-Test (HILL, FATBURN, CARDIO, STRENGTH und Der Fitness-Test überprüft ihr allgemeines Fitness-Niveau INTERVAL) und teilt Ihnen die Daten am Ende des Tests mit. Diese Zahl ist keine VO2 max Angabe, sondern nur eine Nummer Schritt 1: Auswahl der Trainingsart als Referenz.
- Seite 15 COCKPIT-ANLEITUNG RC 6000 Programmierung der Benutzerprogrammer Schritt 8: Programmierung der Steigung Im Display erscheint “ADJUST RAMP LEVEL THEN USER PRESS ENTER”. Das erste Kästchen in der Profil-Matrix blinkt, geben Schritt 1: Auswahl der Trainingsart Sie nun die gewünschte Steigung von 1 bis 20 für das Schalten Sie das Cockpit durch Drücken einer...
- Seite 16 COCKPIT-ANLEITUNG RC 6000 Herzfrequenzsteuerung Watt gesteuertes Programm (nicht für therapeutische Zwecke geeignet) Wie arbeitet das Herzfrequenzprogramm Heart Rate Control (HRC) verwendet das Steigungssystem Das Wattprogramm verfügt über eine automatische des Laufbandes um Ihre Herzfrequenz anpassen. Erhöht Widerstandsanpassung an den Pedalen.
- Seite 17 RC 6000 CO C KP I T-A NLE IT UN G Trainingsprofil HILL Trainingsprofil INTERVAL Widerstandsprofil Widerstandsprofil Trainingsprofil FAT BURN Widerstandsprofil Trainingsprofil CARDIO Widerstandsprofil Trainingsprofil STRENGHT Widerstandsprofil...
-
Seite 18: Pul S & Her Zf R Equenzm Essung
PUL S & HER ZF R EQUENZM ESSUNG RC 6000 100% 20 25 30 35 40 45 50 55 60 65 70 75 80 Alter Berechnung der persönlichen Herzfrequenz-Trainings-Zielzonen Ihre persönlichen HF-Trainingszonen errechnen Sie anhand der nachfolgenden Formel: 220 - Alter = HF max Setzen Sie nun Ihre errechnete HF max gleich 100%. - Seite 19 PUL S & HERZF R EQUENZM ESSUNG RC 6000 Pulsmessung über Handsensoren Die am festen Handgriff integrierten Handsensoren ermöglichen die Ermittlung der Pulsfrequenz. Eine einwandfreie Messung ihrer Pulsfrequenz erreichen Sie, indem Sie mit beiden Hände gleichzeitig die Sensoren locker umfassen.
-
Seite 20: Trainingshinweise
TR A ININGSHINWEISE RC 6000 Flüssigkeitszufuhr Vor Trainingsbeginn Achten Sie vor und während des Trainings auf Wenn Sie seit längerer Zeit kein Ausdauer- eine ausreichende Flüssigkeitszufuhr, denn es ist training mehr absolviert haben, sollten Sie vor durchaus möglich, während einer Trainings-... -
Seite 21: Fehlerbehebung
F E HLERBEHEBUN G RC 6000 Fehler Behebung Keine Anzeige nach dem Einschalten durch Überprüfen Sie, ob das Kontrollkabel bei der Pedalbewegung Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat. Keine Anzeige der Pulsfrequenz Siehe Beschreibung "Puls-/Herzfrequenz- oder fehlerhafte Messung messung"... -
Seite 22: Technische Daten
T ECHNISCHE DATEN RC 6000 Computer-Anzeige von • Zeit (min u. H) • Geschwindigkeit (km/h) • Strecke (m u. km) • Energieverbrauch (kcal) • Puls (bei Verwendung der Handsensoren) • Herzfrequenz (bei Verwendung eines Brustgurtes) Bremssystem: Elektronisch gesteuerte, Magnetbremse Antriebssystem:... - Seite 23 G A R A N TI E B EST IM M UN GE N Um Ihnen im Servicefall schnell helfen zu können, Garantiebedingungen benötigen wir einige Daten von Ihrem Fitnessgerät bzw. Die Garantiezeit für Ihr Trainingsgerät beginnt: von Ihnen. - für neue Produkte ab dem Kaufdatum des Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen Endverbrauchers, die bei einem direkten zu können, benötigen wir in jedem Fall die Serien-...
- Seite 24 Tel. (privat): Name: Tel. (geschäftlich): Straße: Tel. (mobil): PLZ, Ort: E-mail: Geräte-Spezifikation: Artikel-Bezeichnung: RC 6000 Kaufdatum: 13020 Artikel-Nummer: Händler: Seriennummer: Fehlerbeschreibung: Beny Sports Germany GmbH Klingenhofstraße 51 - 90411 Nürnberg FAX: +49 (0) 911 975 978 1 - TEL +49 (0) 911 975 978 0...
