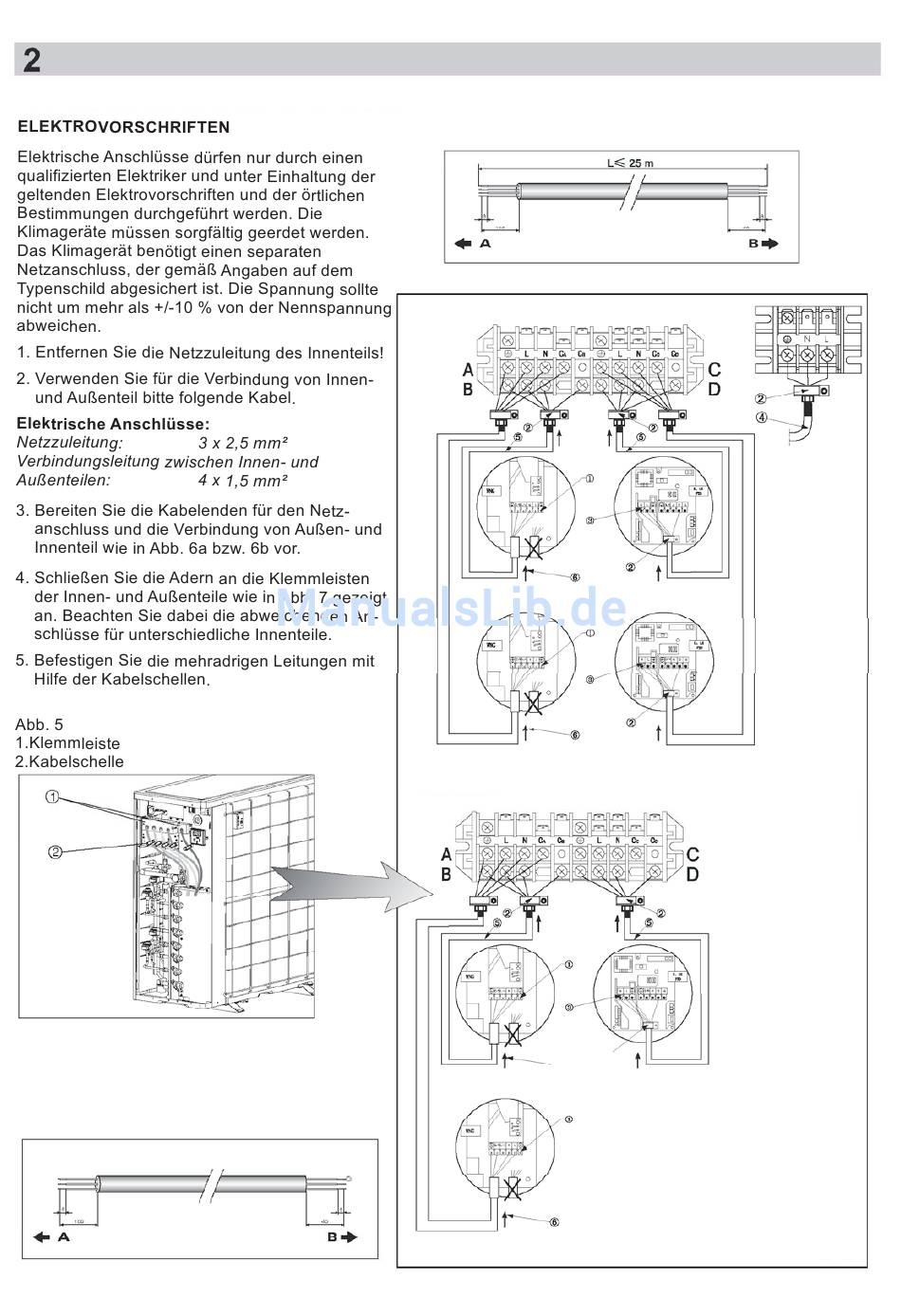

ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL
ANMERKUNG:
Der Farbencode kann vom Installateur fest-
gelegt werden
• Netzzuleitung
Abb. 6a
• Verbindunitungen zwischen Innen- und Außenteil
MODELL QUATTRO
Gerät B
Gerät A
MODELL TRIO
Gerät B
Gerät A
Abb. 6b
Gerät D
Gerät C
Gerät D
Abb. 7
1. Klemmleiste WNG Innenteil
2. Kableschelle
3. Klemmleiste Innenteil für K, Ls, PXD
4. Netzzuleitung
5. Verbindungsleitung zum Außenteil
6. Netzzuleitung innen entfernen
Abb. 7
