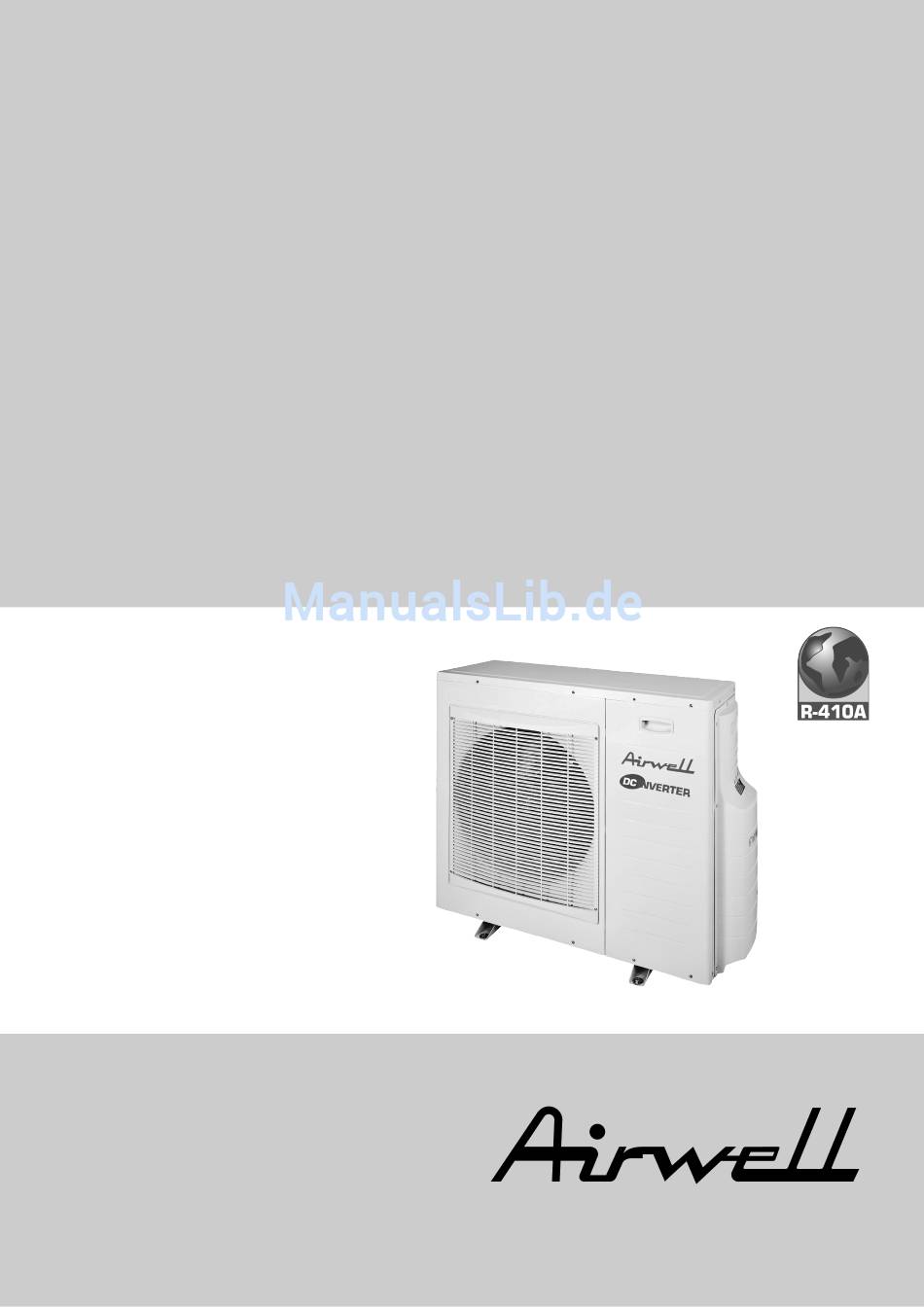

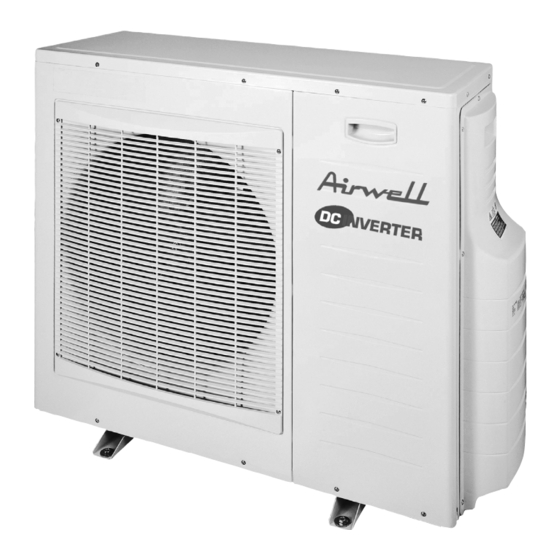

- Seite 1 Installationsanleitung Multi-Splitklimageräte TRIO und QUATTRO DC Inverter Modelle Wärmepumpe Innenteile: FLO 9/12/18 DC INV K 9/12/18 DC INV SX 9/12/18 DC INV BS 12 DC INV Außenteile: TRIO DC INV QUATTRO DC INV 1010/0606...
- Seite 2 DEUTSCH INSTALLATIONSANLEITUNG 1. AUFSTELLUNG DES AUSSENTEILS 2. ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL 3. WERKZEUG FÜR INSTALLATION/WARTUNG (NUR FÜR R410A) 4. KÄLTEMITTEL-VERBINDUNGSLEITUNGEN 5. EINSTELLUNGEN 6. INSTALLATIONSTEST / KABELPRÜFUNG 7. ABSCHLUSSARBEITEN Diese Anleitung gilt nur für Multi-Splitklimageräte. ANMERKUNG: Für die Installation des Innenteils verwenden Sie bitte die im Lieferumfang des Innenteils enthaltene Installationsanleitung.
- Seite 3 INSTALLATIONSANLEITUNG F Ü R D C I W A N D - S P L I T K L I M A G E R Ä T AUFSTELLUNG DES AUSSENTEILS Beachten Sie bei der Aufstellung folgende Punkte: AUSSENTEIL 1. Wählen Sie einen Aufstellungsort, der für Wartungszwecke leicht zugänglich ist und über eine gute Luftzirkulation verfügt (s.
- Seite 4 1. Boden des Außenteils Kondensatablauf 2. Kondensatabschluss Beispiel Abb. 2 Abb. 1 100 mm 100 mm 400 mm 500 mm 100 mm 1. Montage-Unterlagen ( 4) Abb. 4...
- Seite 5 ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL • Verbindunitungen zwischen Innen- und Außenteil Abb. 6b MODELL QUATTRO Gerät B Gerät D Gerät A Gerät C MODELL TRIO ANMERKUNG: Der Farbencode kann vom Installateur fest- Gerät B Gerät D gelegt werden Abb. 7 •...
- Seite 6 WERKZEUG FÜR INSTALLATION/WARTUNG (NUR FÜR R410A) ACHTUNG Klimagerät mit neuartigem Kältemittel DIESES KLIMAGERÄT ARBEITET MIT EINEM NEUEN HFC-KÄLTEMITTEL (R410A), DAS SICH NICHT NEGATIV AUF DIE OZONSCHICHT AUSWIRKT. Das Kältemittel R410A kann durch Wasser, Schlacken und Öle verunreinigt werden, da der Betriebsdruck bei R410A ca. 1,6 mal höher ist als beim Kältemittel R22. Gleichzeitig mit dem Kältemittel wurde auch das Maschinenöl umgestellt.
- Seite 7 ROHRMASS DREHMOMENT Anzugsdreh- KÄLTEMITTEL-VERBINDUNGSLEITUNGEN Flüssigkeitsleitung 1/4’’ 15-20 Nm momente für Saugleitung 3/8’’ 30-35 Nm Verbindungen und VERBINDUNG VON INNEN- UND AUSSENTEIL Saugleitung 1/2’’ 50-54 Nm CONNECT THE INDOOR TO THE OUTDOOR UNIT Ventilkappen: Im Innenteil befindet sich eine geringe Menge Stickstoff. Saugleitung 5/8’’...
-
Seite 8: Features Setup
EINSTELLUNGEN FEATURES SETUP Anzeige 5.1. Allgemeine Beschreibung Bedieneinheit - Die Bedieneinheit dient dem Installateur/Techniker als Benutzer- Schnittstelle für das Klimagerät. - Scrollen ("Auf" & "Ab") zum Scrollen zwischen den einzelnen Optionen (auf und ab) Auswahl - Auswahl zur Auswahl einer Option - Escape ("Esc") führt zur letzten Ebene im Menü... - Seite 9 5.2.2. Vorgabe Wenn ein Innenteil als prioritär eingestuft wird, richtet sich die Betriebsart (Kühlung/Heizung) nach den Anforderungen dieses Geräts. Wenn kein Gerät (als Standardwert) ausgewählt ist, bestimmt das zuerst eingeschaltete Gerät die Betriebsart. Stellen Sie den potenzialfreien Kontakt für die Vorgabe folgendermaßen auf die gewünschte Betriebsart ein: Offen - Kühlen...
- Seite 10 5.3.3. Energiesparfunktion Offen - Normalbetrieb Gebrückt - Energiersparfunktion Wenn der potenzialfreie Kontakt für die Energiesparfunktion gebrückt ist, wird die maximale Leistungsaufnahme des Geräts begrenzt. 5.4. Merkmale (Ausgang) 5.4.1. Störung Der Störmelde-Ausgang dient zur Meldung von Problemen oder Systemstörungen. Mit Hilfe eines internen Relais wird ein externer Stromkreis, eventuell mit externer Netzzuleitung, geschlossen.
- Seite 11 INSTALLATIONSTEST / KABELPRÜFUNG Für einen einwandfreien Betrieb muss jedes Kommunikationskabel an das gleiche Innenteil wie die Kältemittelleitungen angeschlossen werden. D. h. dass die Kommunikationsleitungen Ca, Cb, Cc und Cd an die Innenteile A, B, D, bzw. D angeschlossen werden müssen. Dazu ist vom System der "Installationstestbetrieb"...
- Seite 12 ABSCHLUSSARBEITEN 1. Überprüfen Sie alle Ventilkappen und stellen Sie sicher, dass sie fest sitzen. Schließen Sie die Ventilabdeckung. 2. Füllen Sie Lücken in der Wand zwischen den Löchern und den Rohrleitungen mit Füllmasse aus. 3. Befestigen Sie Kabel und Rohrleitungen falls erforderlich mit Schellen an der Wand. 4.
