ANHANG — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

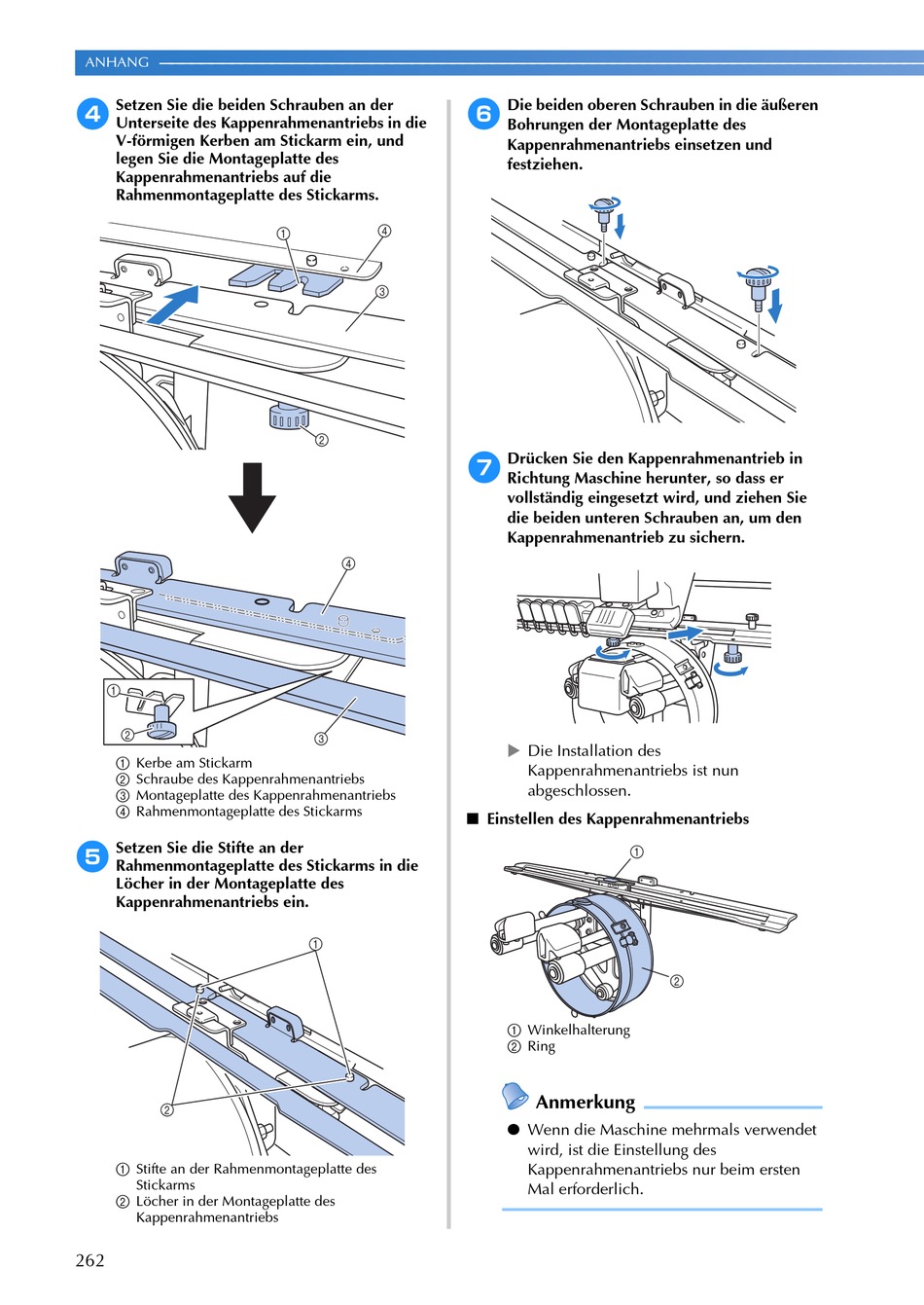

4 Setzen Sie die beiden Schrauben an der
Unterseite des Kappenrahmenantriebs in die
V-förmigen Kerben am Stickarm ein, und
legen Sie die Montageplatte des
Kappenrahmenantriebs auf die
Rahmenmontageplatte des Stickarms.
1 Kerbe am Stickarm
2 Schraube des Kappenrahmenantriebs
3 Montageplatte des Kappenrahmenantriebs
4 Rahmenmontageplatte des Stickarms
5 Setzen Sie die Stifte an der
Rahmenmontageplatte des Stickarms in die
Löcher in der Montageplatte des
Kappenrahmenantriebs ein.
1 Stifte an der Rahmenmontageplatte des
Stickarms
2 Löcher in der Montageplatte des
Kappenrahmenantriebs
262
6 Die beiden oberen Schrauben in die äußeren
Bohrungen der Montageplatte des
Kappenrahmenantriebs einsetzen und
festziehen.
7 Drücken Sie den Kappenrahmenantrieb in
Richtung Maschine herunter, so dass er
vollständig eingesetzt wird, und ziehen Sie
die beiden unteren Schrauben an, um den
Kappenrahmenantrieb zu sichern.
Die Installation des
Kappenrahmenantriebs ist nun
abgeschlossen.
Einstellen des Kappenrahmenantriebs
1 Winkelhalterung
2 Ring
Anmerkung
Wenn die Maschine mehrmals verwendet
wird, ist die Einstellung des
Kappenrahmenantriebs nur beim ersten
Mal erforderlich.
