Anschlüsse und Status-Anzeigen am Gerät
2 Anschlüsse und Status-Anzeigen am Gerät
2.1 Geräteanschlüsse
X3 Stromversorgung
24V DC + PE
System - Anzeige
Webinterface
X2/P1 AKTIV
X2/P2 PASSIV
RJ45 Netzwerkanschluss
®
PROFINET-INspektor
NT - Benutzerhandbuch

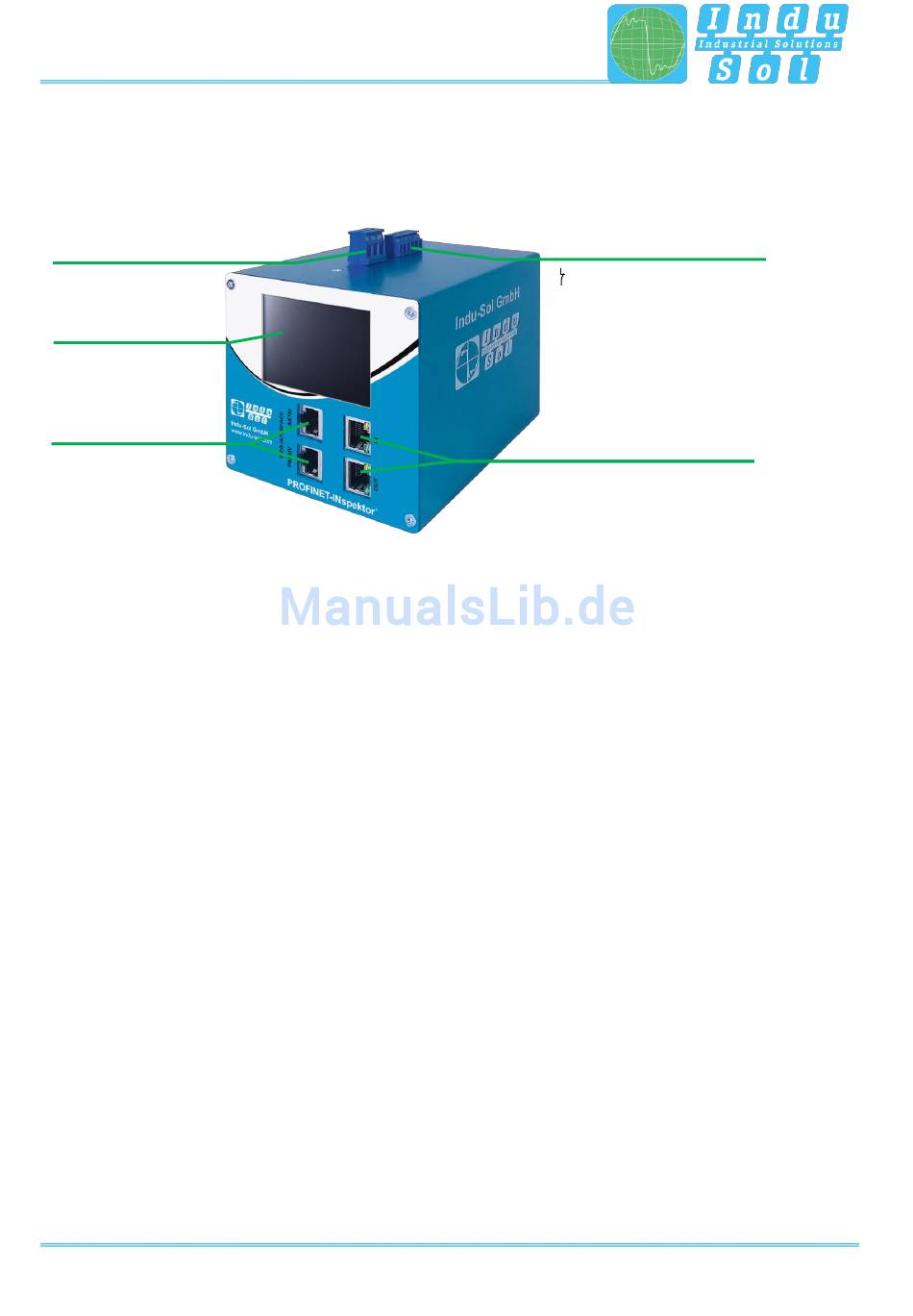

Abbildung 1: Geräte-Anschlüsse
X4 Fehlerausgang/
Digitale Eingänge
Potentialfreier Schaltkontakt
1
Alarmquittierung (Web + Schaltkontakt)
2
Alarmquittierung (Schaltkontakt)
3
Alarmdeaktivierung (konfigurierbar)
Bezugsmasse für 1-3
GND
PROFINET
X1/P1 IN
X1/P2 OUT
RJ45 PROFINET-Anschlüsse
8
