Weboberfläche und Auswahlfunktionen
4.1 Startseite
Auf der Startseite erhalten Sie einen Gesamtüberblick über den Zustand des angeschlossenen PROFINET-
Mastersystems seit dem Start des PN-INspektor
Wenn hier keine fehlerhaften Einträge zu sehen sind, arbeitet das System stabil und es besteht kein akuter
Handlungsbedarf.
Um tiefer gehende Informationen zum Netzwerkzustand zu erhalten, gibt es weitere hilfreiche Funktionen,
welche über Dropdownmenüs oder die Alarmübersicht erreichbar sind.
In den Untermenüs der Startseite ist eine Auswahl der zeitlichen Zuordnung mit der entsprechenden
Darstellung der Geräteinformationen möglich. Die Auswahl des entsprechenden Bewertungszeitraums
erfolgt durch Umschalten des Zeitfensters zwischen „Aktuell", „Letzte Minute" und „Historie". Hierbei wird
über die Einstellung „Aktuell" stets der momentane Teilnehmerzustand (Livelist), sowie bei Anwahl „Letzte
Minute" die Geräteinformationen im Zeitraum der letzten Minute dargestellt. Mit der Vorwahl „Historie"
werden alle Daten seit dem Beginn der Aufzeichnung oder dem letzten Aufruf der Funktion „Daten löschen"
bzw. „Neue Messung" angezeigt. Durch diesen unterschiedlichen Zeitbezug können Sie erkennen, ob die
PROFINET-Störungen dauerhaft oder gelegentlich auftreten.
®
PROFINET-INspektor
NT - Benutzerhandbuch
®
NT.

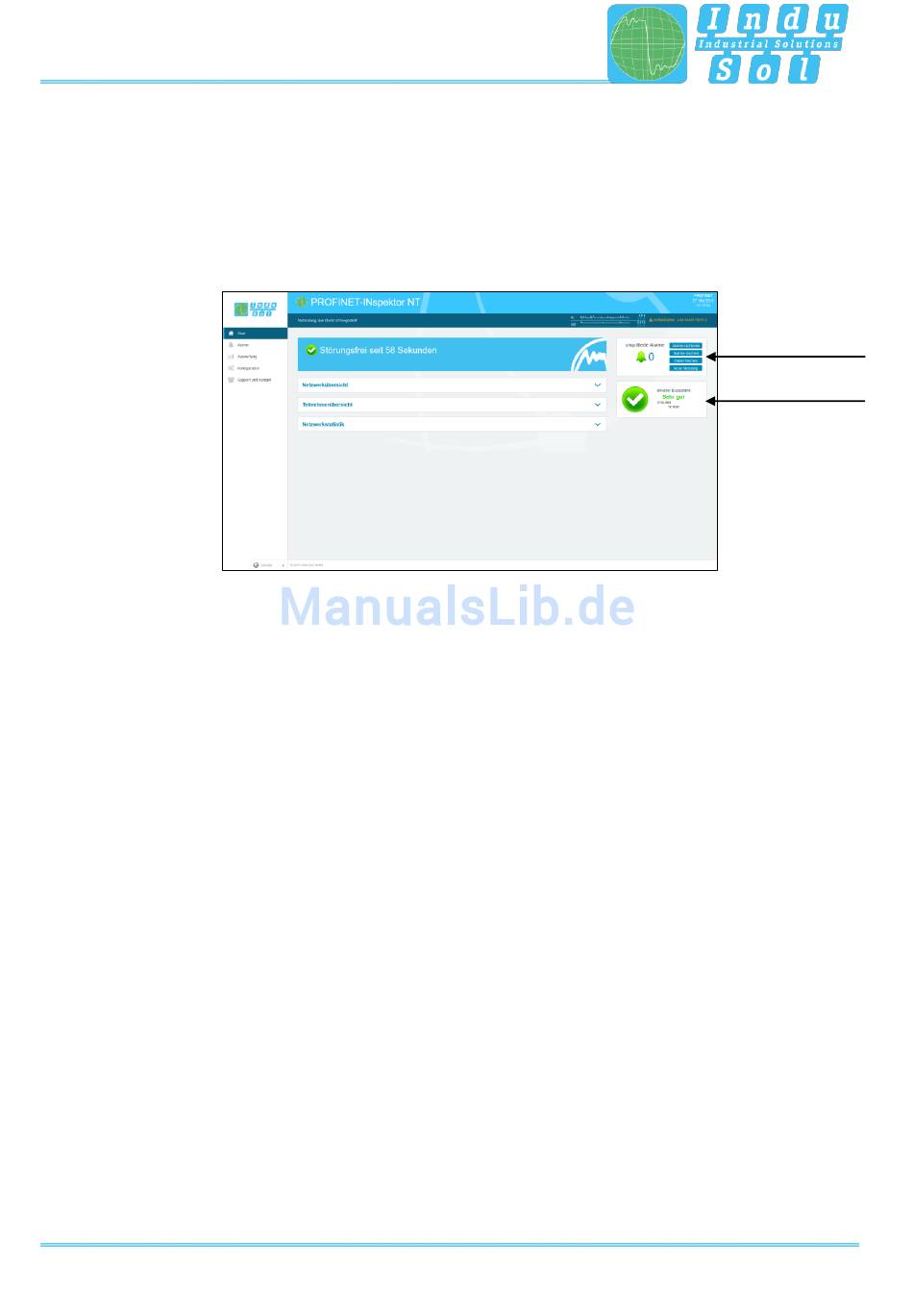

Abbildung 7: Gesamtübersicht
Alarmübersicht
Chronik
