Installation

3.2 Spannungsversorgung

Für den Betrieb ist eine externe 24 V Gleichspannung erforderlich, welche über den mitgelieferten 3-poligen
steckbaren Klemmenblock (X3) am Gerät anzuschließen ist. Der PE-Kontakt sollte mit dem lokalen PE-
System verbunden werden.
24V
OUT
X3
OUT
0V
PE
Achtung: Beim Anschluss ist auf die richtige Polarität zu achten.

3.3 Messort

Grundsätzlich sollte der Einbau des PN-INspektor
SPS (Controller) und dem ersten I/O-Device bzw. Switch erfolgen, da über diese Verbindung
typischerweise der Großteil der Kommunikation stattfindet.

3.4 Anschluss an das PROFINET Netzwerk

Der Anschluss an das PROFINET Netzwerk kann auf unterschiedliche Weise erfolgen. Die verschiedenen
Möglichkeiten werden im Folgenden beschrieben.

3.4.1 Festeinbau innerhalb des Mastersystems

Für eine dauerhafte permanente Netzwerkanalyse wird der PROFINET-INspektor
integriert. Dazu wird das Gerät über die IN- und OUT-Buchsen in das System eingebunden.
Achtung: Der Einbau des Gerätes bei dieser Anschlussvariante verursacht eine Störung des
PROFINET-Netzwerkes und sollte während eines Anlagenstillstandes durchgeführt werden.
®
PROFINET-INspektor NT - Benutzerhandbuch
DC 24V
0V Masse
PE
®
NT möglichst in die Netzwerkverbindung zwischen der

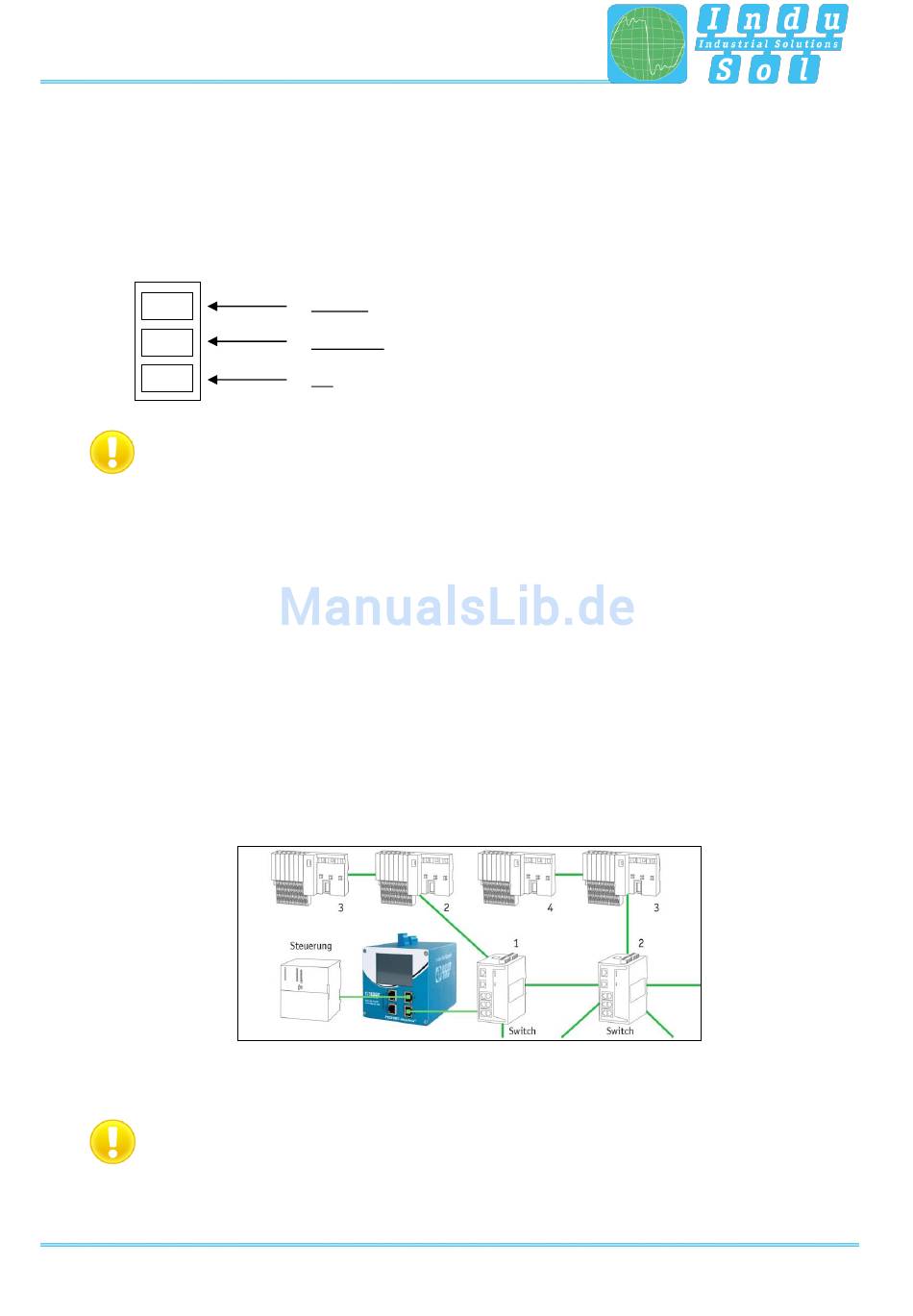

Abbildung 4: Festeinbau PROFINET-INspektor
®
NT fest in das Netzwerk
®
NT
