MATRIX Leser 6000
2.2.2
Verkabelung
Es können Leitungen mit einem Querschnitt von max. 1,5 mm
Datenleitungen sollten paarig verdrillt sein (twisted pair) und einen Wellenwiderstand von
120 Ohm haben.
Detaillierte Angaben zu Kabeltypen und Leitungslängen sowie weitere Vorgaben zur Planung
von Zutrittsanlagen sind in den Allgemeinen Installationsrichtlinien enthalten.
2.3

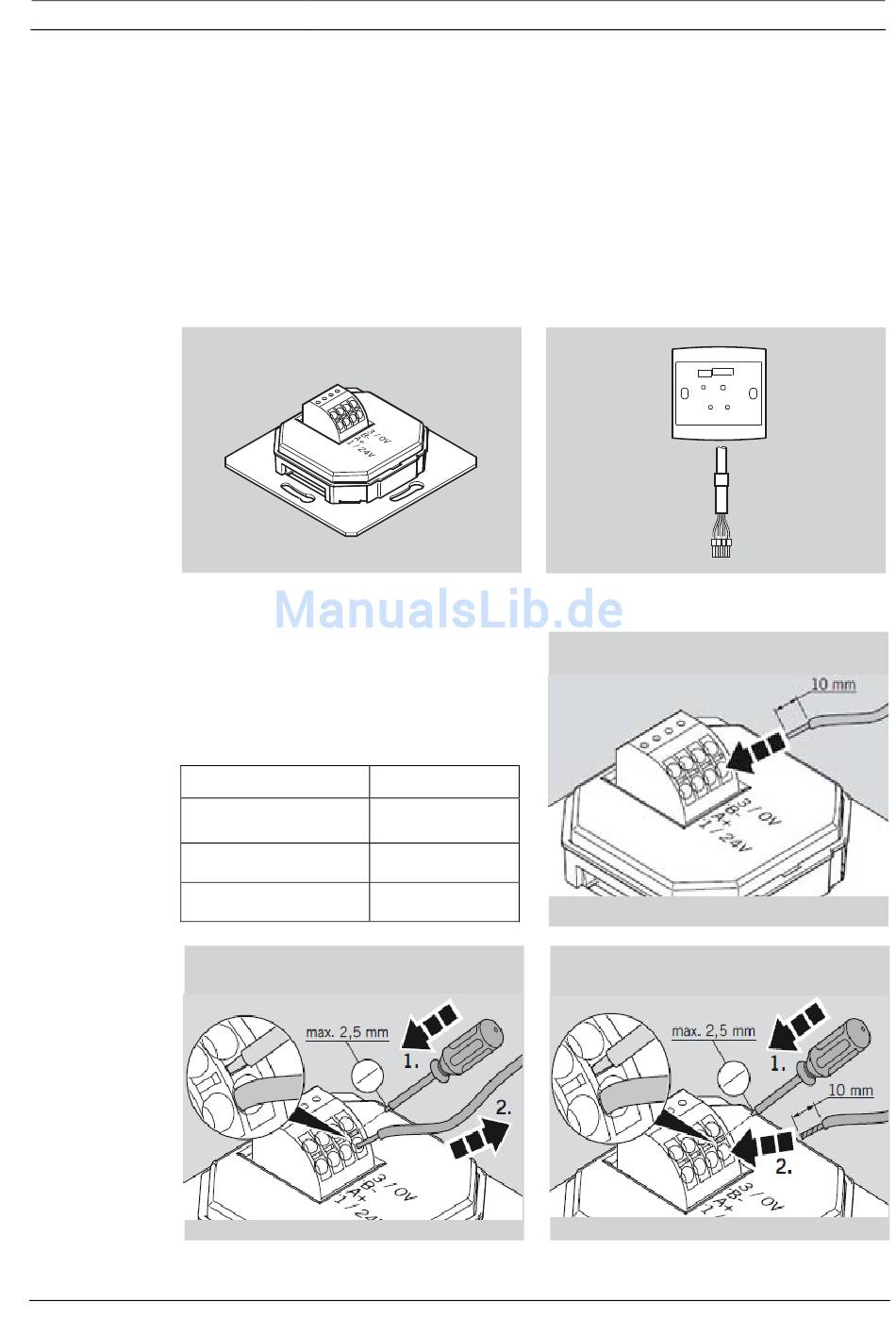

Anschluss der MATRIX Leser 6000
System55
Steckklemme ST201 (System55, Siedle)
Die Steckklemme ist busfähig. Die Leitun-
gen werden innerhalb der Klemme durch-
geschleift.
Der Bus wird nicht durch Abziehen der
Klemme vom Leser unterbrochen.
Anschlussdaten
Leitertyp
starr/flexibel
flexibel mit Ader-Endhülse,
ohne Kunststoffhülse
flexibel mit Ader-Endhülse,
mit Kunststoffhülse
Entfernen "starr" und "flexibel"
Bosch Sicherheitssysteme
Leiterquerschnitt
2
0,2 - 1,5 mm
(AWG 24-16)
2
0,5 - 1,5 mm
2
0,5 mm
Installationshandbuch
2
angeschlossen werden. Die
Protect
Anschlusskabel
Einstecken "starr"
Einstecken "flexibel"
610-F.01U.569.383 | 1.0 | 2011.12
de
11
