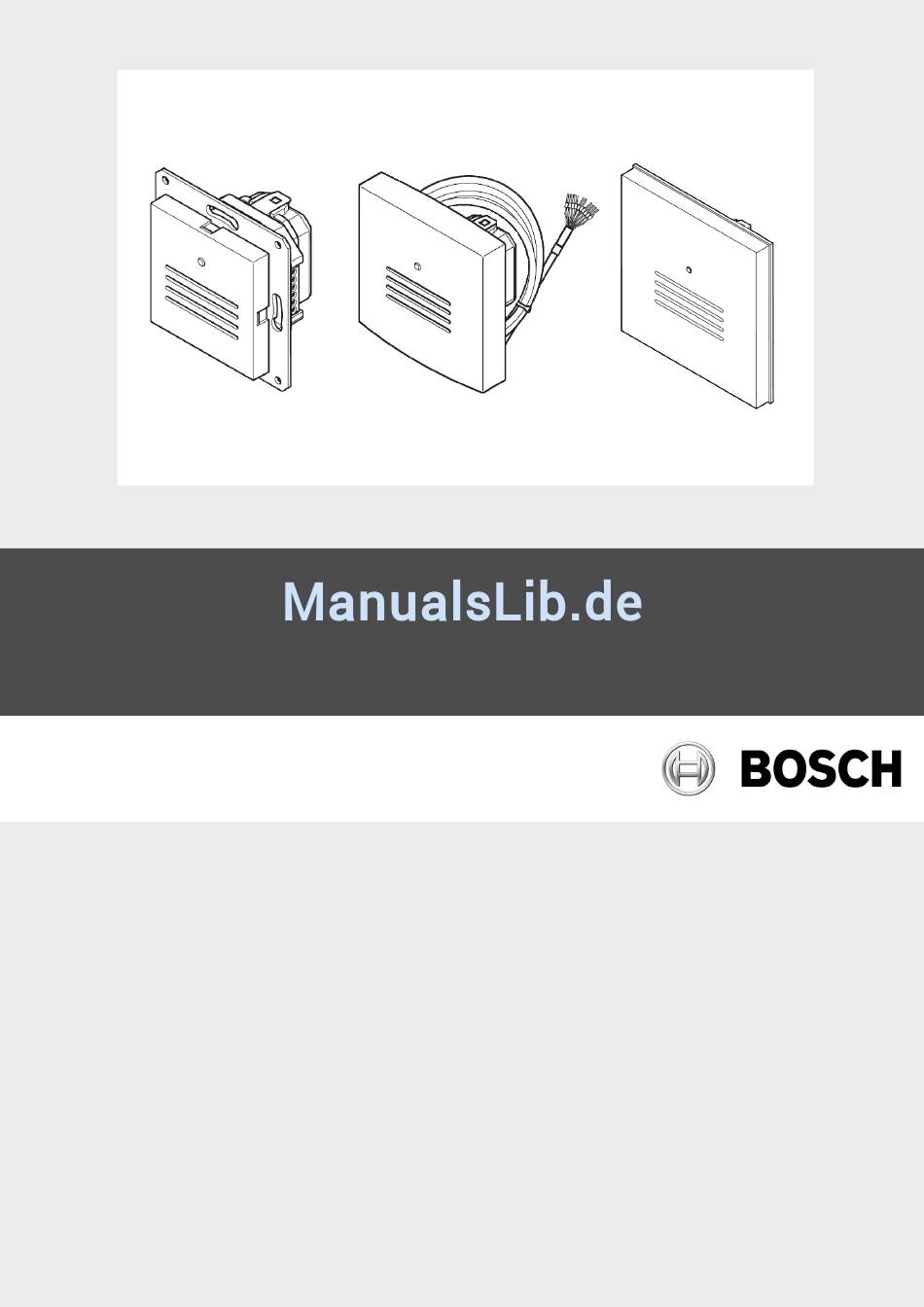

- Seite 1 MATRIX Leser 4000 de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Batteriepack anschließen (System 55 / Siedle 611) 2.2.2 Batteriepack anschließen (Protect) Anschlüsse 2.3.1 MATRIX Leser 4000 System 55 und Siedle 611 2.3.2 MATRIX Leser 4000 Protect Endmontage MATRIX Leser 4000 System 55 Endmontage MATRIX Leser 4000 Protect Endmontage MATRIX Leser 4000 Siedle... - Seite 3 MATRIX Leser 4000 Wartung Batteriewarnstufen Batteriepackwechsel 4.2.1 Batteriepackwechsel (System 55) 4.2.2 Batteriepackwechsel (Protect) Technische Daten Betriebserlaubnis Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.574.482 | 3.0 | 2017.08...
-
Seite 4: Allgemeines
Bosch Sicherheitssysteme übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenen Informationen frei von fremden Schutzrechten sind. Bosch Sicherheitssysteme erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von Bosch Sicherheitssysteme ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder... -
Seite 5: Vorwort
Standardmäßig gibt es drei mechanische Ausführungen des MATRIX Leser 4000: - MATRIX Leser 4000 System 55 zum Einbau in entsprechende Schalterprogramme - MATRIX Leser 4000 Protect mit Schutzart IP65 für feuchte und raue Umgebungen - MATRIX Leser 4000 Siedle 611. -
Seite 6: Weitere Informationsquellen
Umwelt und Menschen vor möglichen negativen Folgen geschützt. Funktionsbeschreibung des MATRIX Lesers 4000 Mit dem MATRIX Leser 4000 kann eine Zutrittskontrolle ohne einen drahtgebundenen Anschluss zu einer Zutrittskontrollzentrale (ZKZ) realisiert werden. Die Stromversorgung erfolgt durch ein Netzgerät. Zur Pufferung der Uhrzeit bei einem Stromausfall verfügt der MATRIX Leser 4000 über ein Batteriepack. - Seite 7 Funkschnittstelle, die über ein internes Relais Notebook mit einem USB-RF-Stick angesprochen wird. Die dort installierte Kommunikationssoftware XS-Manager stellt den Datenaustausch zwischen MATRIX Leser 4000 und der Zutrittskontrollsoftware auf dem PC (Host) sicher. MATRIX Leser 4000 steuert Türöffner über I/O-Adapter (vergossen)
-
Seite 8: Leseverfahren
MATRIX Leser 4000 Leseverfahren Welches Leseverfahren unterstützt wird, kann an Hand des Typenschlüssels auf dem Typenschild ermittelt werden. Das Typenschild ist auf der Antennen- Baugruppe angebracht und kann nach Abnahme der Blende betrachtet werden. 610-F.01U.574.482 | 3.0 | 2017.08 Installationshandbuch... -
Seite 9: Lieferumfang Matrix Leser 4000 System
MATRIX Leser 4000 Lieferumfang MATRIX Leser 4000 System 55 A 1 x MATRIX Leser 4000 System 55, incl. Batteriepack B 1 x Handbuch Lieferumfang MATRIX Leser 4000 Protect A 1 x Leser mit 4 m Anschlusskabel C 2 x Spax-Schrauben (3 x 16 mm) incl. -
Seite 10: Für Die Installation Benötigt
MATRIX Leser 4000 1.11 Für die Installation benötigt 1.11.1 MATRIX Leser 4000 System 55 A Gerätedose (Unterputz- oder Hohlwanddose) D Notebook mit installiertem XS-Manager gemäß DIN 49073 mit Inneneinbautiefe ab und USB-RF-Stick 45 mm E I/O-Adapter bzw. IO9/8-Wandgehäuse B Abdeckrahmen System 55 1) 2) C Netzgerät (ohne Abbildung) -
Seite 11: Montage
MATRIX Leser 4000 Montage Voraussetzungen für den einwandfreien Betrieb Reichweite und Funktion des berüh- rungslosen Leseverfahrens können durch folgende Umgebungseinflüsse beeinträchtigt werden: Metall In einem quadratischen Bereich von 120 x 120 mm und einer Tiefe von dürfen sich keine metallischen 30 mm Gegenstände, z. -
Seite 12: Montagevorbereitung
MATRIX Leser 4000 Montagevorbereitung 2.2.1 Batteriepack anschließen (System 55 / Siedle 611) Im Auslieferungszustand ist das Batteriepack nicht gesteckt. 2.2.2 Batteriepack anschließen (Protect) Im Auslieferungszustand ist das Batteriepack nicht gesteckt. 610-F.01U.574.482 | 3.0 | 2017.08 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 13: Anschlüsse
MATRIX Leser 4000 Anschlüsse 2.3.1 MATRIX Leser 4000 System 55 und Siedle 611 KL 501 MATRIX Leser 4000 (System 55) Anschl. Funktion RS485 B- RS485 A+ Spannungsversorgung 0 V Spannungsversorgung 24 V Spannungsversorgung 0 V Spannungsversorgung 24 V KL 502 Anschl. - Seite 14 MATRIX Leser 4000 RS485-Schnittstelle Hier wird die Kommunikationsleitung zu einem externen vergossenen I/O-Adapter bzw. einem IO9/8-Wandgehäuse ange- schlossen. Die KL 501/1 entspricht dem RS485-Signal B-, die KL501/2 entspricht dem RS485- Signal A+ . Die Leitungslänge zwischen MATRIX Leser 4000 und vergossenem I/O-Adapter bzw.
-
Seite 15: Matrix Leser 4000 Protect
(NC) Digitaler Eingang für Blockschlossfunktion InA1 Digitaler Eingang für violett Türtasterfunktion InA2 Massepotential der schwarz digitalen Eingänge InK Die Anschlüsse für MATRIX Leser 4000 System 55 und Protect sind funktionell gleich. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.574.482 | 3.0 | 2017.08... -
Seite 16: Endmontage Matrix Leser 4000 System
Kombinationsrahmen auf und klipsen Sie ihn mit der Blende fest. Der Kombinationsrahmen muss bau- seitig bereitgestellt werden. Im MATRIX Leser 4000 System 55 ist eine Reflexlichtschranke integriert, die eine Sabotagemeldung auslöst, wenn die Blende abgenommen wird. Die Sabotagemeldung wird im Logspeicher hinterlegt. -
Seite 17: Endmontage Matrix Leser 4000 Protect
Dübeln an der Wand. 5. Setzen Sie abschließend die Blende wieder auf und sichern Sie sie mit der Kreuzschlitzschraube. Im MATRIX Leser 4000 Protect ist eine Reflexlichtschranke integriert, die eine Sabotagemeldung auslöst, wenn die Blen- de abgenommen wird. Die Sabotage- meldung wird im Logspeicher hinterlegt. - Seite 18 MATRIX Leser 4000 610-F.01U.574.482 | 3.0 | 2017.08 Installationshandbuch Bosch Sicherheitssysteme...
-
Seite 19: Endmontage Matrix Leser 4000 Siedle
MATRIX Leser 4000 Endmontage MATRIX Leser 4000 Siedle Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.574.482 | 3.0 | 2017.08... -
Seite 20: Inbetriebnahme
MATRIX Leser 4000 Inbetriebnahme Optische Signale Hinweis! Die Signalisierung ist Hardware- und Firmware-abhängig. Wird das Gerät zusätzlich mit einer externen Spannung versorgt, entfällt die Signalisierung. Ein Sabotagealarm verhindert die durch Ausweisdetektion ausgelösten Signalisierungen. 1.7.1 Signalisierung Batteriezustand- und Uhrzeitprüfung... -
Seite 21: Weitere Signalisierung Über Das Blinkverhalten
MATRIX Leser 4000 Weitere Signalisierung über das Blinkverhalten 1.7.2 Funktion Signalisierung Bemerkung Berechtigte Buchung oder Türtaster Zutritt wird gewährt. betätigt oder Zutritt wird wieder gewährt, Blockschlossfunktion betätigt das Das Eingangssignal der EMA Relais wieder liegt nicht mehr an. Berechtigte Buchung in Zutritt wird gewährt. -
Seite 22: Von Einbruchmeldeanlage Getriggerte Zustände
Die Zeit zwischen aufeinanderfolgenden Buchungen beträgt mindestens 6 Sekunden. 3.4.2 Funktion "Bürofreigabe" (Dauerhaft öffnen) Halten Sie den Ausweis für ca. 3 Sekunden vor den MATRIX Leser 4000. • Zweimaliges grünes Aufblinken im Abstand von 3 Sekunden signalisiert: Die Tür ist dauerhaft freigegeben. -
Seite 23: Funktion "Bürofreigabe" (Dauerhaft Öffnen) Aufheben
MATRIX Leser 4000 Die Zeit zwischen aufeinanderfolgenden Buchungen beträgt mindestens 6 Sekunden. 3.4.3 Funktion "Bürofreigabe" (Dauerhaft öffnen) aufheben Halten Sie den Ausweis vor den MATRIX Leser 4000. • Ein grünes und ein rotes Aufblinken signalisiert: Die Funktion "Dauerhaft öffnen" ist aufgehoben. -
Seite 24: Wartung
Betrieb ausreicht. Die Warnung erfolgt in drei Stufen: Erste Warnstufe: Wird ein Ausweis vor den MATRIX Leser 4000 gehalten, wird die Schließberechtigung gemäß Programmierung erteilt. Die Türöffnung wird durch ein einmaliges grünes Leuchten und anschließendes viermaliges rotes Blinken der LED signalisiert. -
Seite 25: Batteriepackwechsel (Protect)
MATRIX Leser 4000 4.2.2 Batteriepackwechsel (Protect) Gehen Sie nach den Schritten 1 - 6 vor, um das Batteriepack zu wechseln. Der anschließende Zusammenbau erfolgt in umgekehrter Reihenfolge. Nach dem Batteriewechsel muss der Batteriestatus mit dem XS-Manager zurückgesetzt werden. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.574.482 | 3.0 | 2017.08... -
Seite 26: Technische Daten
MATRIX Leser 4000 Technische Daten Versorgungsspannung 9 V ..40 VDC (SELV) 1,2 W Leistungsaufnahme 40 mA bei 24 V (maximale Werte) max. 110 mA bei 9 V Bis zu 60000 Schließzyklen oder bis zu 4 Jahre bei Batteriepack: Nichtbetätigung (vorläufige Angabe). - Seite 27 MATRIX Leser 4000 System 55: IP30 Schutzart Protect: IP65 Siedle: IP54 Konform gemäß dem Gesetz über Funkanlagen und Störfestigkeit und Telekommunikationsendeinrichtungen (FTEG) sowie der Störaussendung Europäischen Richtlinie 1999/5/EG (R&TTE) System 55: 71 x 71 x 45 mm Abmessung (B x H x T)
-
Seite 28: Betriebserlaubnis
MATRIX Leser 4000 Betriebserlaubnis Der Betrieb der Geräte ist in den unten aufgelisteten Ländern gestattet (ISO 3166-Code): AT (Österreich) LU (Luxemburg) BE (Belgien) MT (Malta) BG (Bulgarien) NL (Niederlande) CZ (Tschechien) PL (Polen) CY (Zypern) PT (Portugal) DK (Dänemark) RO (Rumänien) - Seite 30 MATRIX Leser 4000 610-F.01U.574.482 | 3.0 | 2017.08 Installationshandbuch Bosch Sicherheitssysteme...
- Seite 31 MATRIX Leser 4000 Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.574.482 | 3.0 | 2017.08...
