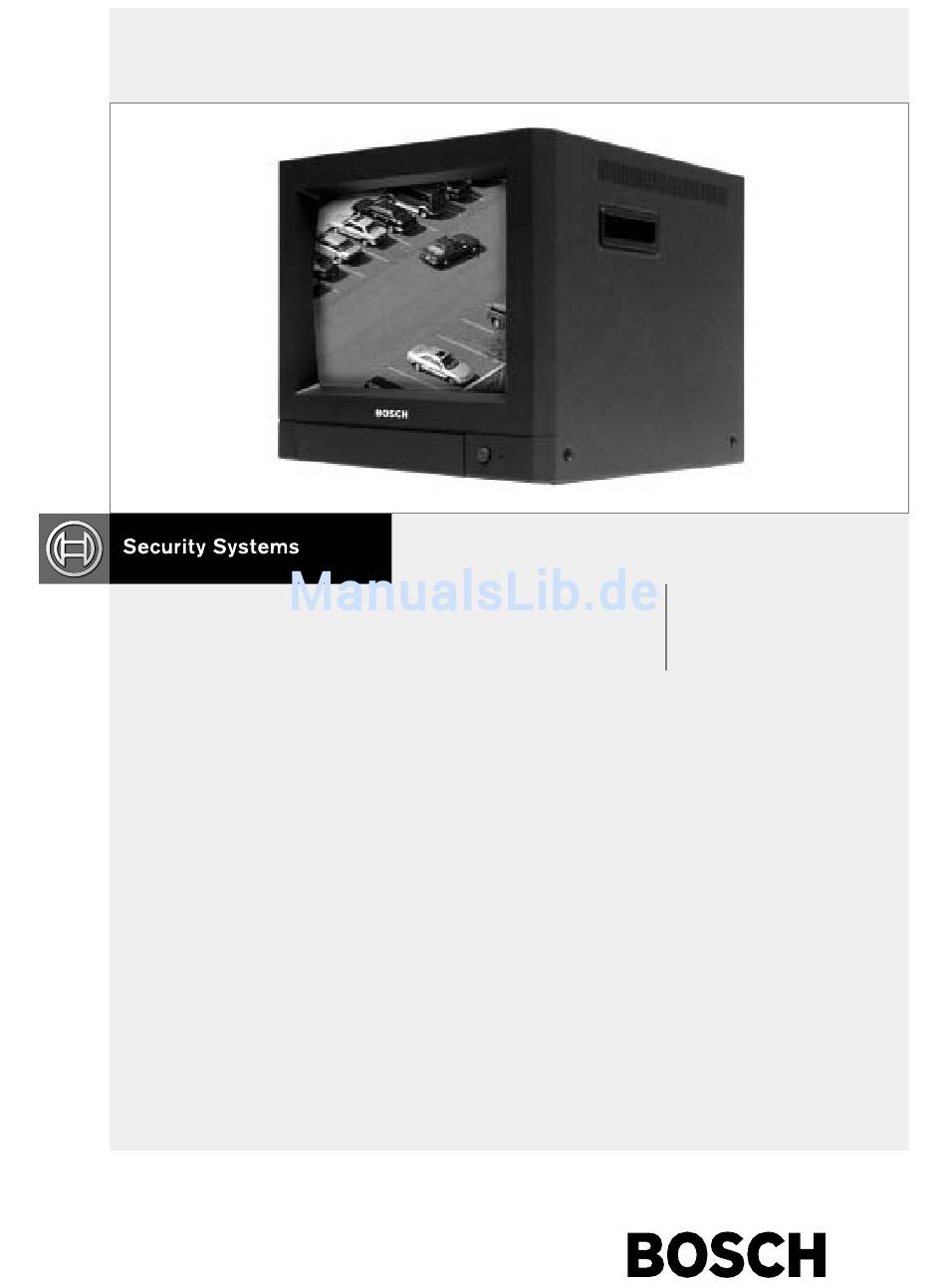

- Seite 1 LTC 2813/90 Installationsanleitung DE Farbvideomonitor...
-
Seite 2: Wichtige Sicherheitshinweise
DE | 2 LTC 2813/90 | Installationsanleitung | Wichtige Sicherheitshinweise 11. Erdung oder Polarisation – Dieses Gerät ist unter Wichtige Sicherheitshinweise Umständen mit einem gepolten Netzstecker (bei dem Anweisungen lesen – Alle Sicherheits- und ein Kontaktstift breiter ist als der andere) ausgestattet. -
Seite 3: Sicherheitshinweise
DE | 3 LTC 2813/90 | Installationsanleitung | FCC- Informationen 17. Schäden, die eine Reparatur erfordern – Ziehen Sie in Sicherheitshinweise den folgenden Fällen den Netzstecker aus der Netzsteckdose und lassen Sie das Gerät von VORSICHT Fachpersonal reparieren: a. Wenn das Netzkabel oder der Netzstecker ELEKTRISCHE SPANNUNG. -
Seite 4: Inhaltsverzeichnis
DE | 4 LTC 2813/90 | Installationsanleitung | Inhalt Inhalt Wichtige Sicherheitshinweise ............2 EINFÜHRUNG . -
Seite 5: Einführung
WARTUNG Falls die Einheit einen Reparaturdienst benötigt, sollte Monitor der Kunde mit dem nächsten Bosch Sicherheitssysteme Der Monitor LTC 2813/90 (14 Zoll/36 cm) ist für die Service Center in Verbindung treten, um Darstellung von PAL- oder NTSC-Standardfarbbildern Rückgabeautorisation und Versandanweisungen in Videoüberwachungsanlagen vorgesehen und kann... -
Seite 6: Installation
9. Videoimpedanz-Schalter 75 Ohm/hochohmig für Kanal A 10. Videoimpedanz-Schalter 75 Ohm/hochohmig für Kanal B 14. Netzanschluss 11. BAS-Videobuchsen A 13. Audiobuchsen 12. BAS-Videobuchsen B Abb. 1 Modell LTC 2813/90 - Vorder- und Rückansicht Videokamera 75 Ω 75 Ω 75 Ω Video Audio 75 Ω... -
Seite 7: Videorecorder
DE | 7 LTC 2813/90 | Installationsanleitung | Installation Videokamera 75 Ω 75 Ω 75 Ω Video Audio 75 Ω Videorecorder Abb. 3a Ausgabe eines Videosignals zu einem externen Gerät Videokamera 75 Ω 75 Ω 75 Ω 75 Ω 75 Ω... -
Seite 8: Lüftung
Eingangsbuchse und eine Ausgangsbuchse zum Durchschleifen des Signals zu einem anderen Gerät. 4.2 Stromversorgung Der Monitor LTC 2813/90 wird mit einem 3-poligen Netzkabel für die USA und einem 3-poligen Netzkabel für Europa geliefert. Das USA-Netzkabel ist für Netz 120 V, 60 Hz und das Europa-Netzkabel für Netz 230 V, 50 Hz Betriebsspannung vorgesehen. -
Seite 9: Bedienung
DE | 9 LTC 2813/90 | Installationsanleitung | Bedienung • Farbtonregler (Abbildung 1, Nr. 6): Zur Bedienung Einstellung des Farbpegels. Zur Erzielung optimaler Ergebnisse sollte dieser Regler so eingestellt Bedienelemente an der werden, dass Hautfarbe mit einem normalen Gerätevorderseite (Abbildung 1, oben) Farbton angezeigt wird. -
Seite 10: Störungssuche
DE | 10 LTC 2813/90 | Installationsanleitung | Störungssuche STÖRUNGSSUCHE Problem Lösung Netzanzeige leuchtet nicht: Den Netzstecker fest in die Netzsteckdose stecken. Ist der Netzstecker locker oder nicht angeschlossen? Gerät eingeschaltet, kein Bild: (1) Sicherstellen, dass der Wahlschalter Videoeingang A/B (1) Kein Videosignal. -
Seite 11: Technische Daten
DE | 11 LTC 2813/90 | Installationsanleitung | Technische Daten TECHNISCHE DATEN Elektrische Daten Mechanische Daten Gehäuse Nennspannung 120/230 VAC, 50/60 Hz Werkstoff: Stahl mit Kunststoff-Vorderseite. Spannungsbereich 90 bis 264 Finish: Anthrazit. Leistung bei Abmessungen 356 mm B x 380 mm T x 333 mm H... - Seite 12 Tel: 800-326-3270 70049 Stuttgart The Netherlands Fax: 1-717-735-6560 Fax: (0711) 8 11-12 34 Tel: +31 40 27 80000 www.boschsecuritysystems.com © 2003 Bosch Security Systems GmbH 3935 890 39932 03-32 | 9 September 2003 | Daten können ohne Vorankündigung geändert werden.
