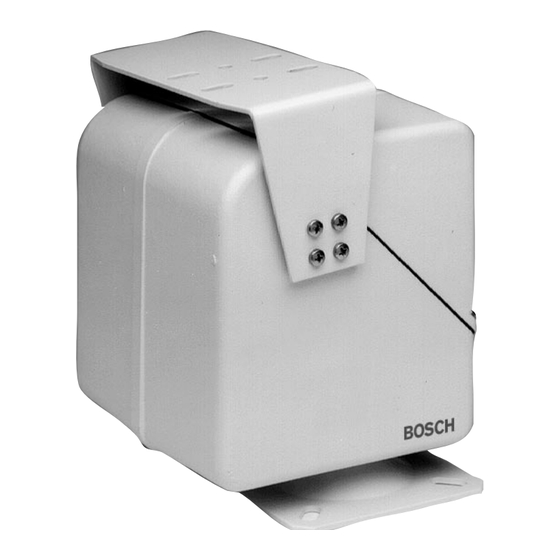

- Seite 1 Serie LTC 9409 Anweisung Handbuch DE Wetterfeste Schwenk- /Neigeköpfe...
-
Seite 2: Wichtige Sicherheitshinweise
Feuer, einem elektrischen Schlag oder anderen Gefahren nicht verwendet wird, indem Sie den Stecker aus der führen. Steckdose ziehen und die Verbindung zum Kabelsystem trennen. So kann das Gerät nicht durch einen Blitzeinschlag oder Überspannung beschädigt werden. Bosch Security Systems | 13 April 2004... -
Seite 3: Sicherheitshinweise
Die maximale Betriebstemperatur für dieses Gerät sollte nicht überschritten werden. 2. Mechanische Belastung - Beim Aufbau des Geräts in einem Rack ist auf mögliche Gefahren durch ungleiche mechanische Belastung zu achten. Bosch Security Systems | 13 April 2004... -
Seite 4: Inhaltsverzeichnis
ABBILDUNGEN ............. .10 Bosch Security Systems | 13 April 2004... -
Seite 5: Auspacken
Karton zurück und informieren Sie die Versandstelle. Die Geräte der Serie LTC 9409 sind für Sollten Elemente fehlen, informieren Sie den aufrechte oder hängende Installationen Vertriebsleiter von Bosch Security & Imaging oder konzipiert. Um die Wetterfestigkeit des Geräts den Kundenservice. bei der Außenmontage in hängender Position Beim Versandkarton handelt es sich um den sichersten zu gewährleisten, muß... -
Seite 6: Empfohlene Bedienelemente
Heben Sie den Verdrahtungsplan auf, um auch müssen ordnungsgemäß montiert und auf der später darauf zurückgreifen zu können. Schwenk-Neigestütze ausbalanciert sein. ACHTUNG: Die Serie LTC 9409 mit Schwenk- Neigeköpfen muß aufrecht oder hängend installiert werden, niemals horizontal. Bosch Security Systems | 13 April 2004... -
Seite 7: Empfohlene Maximale Kabellänge
Verdrahtungsanweisungen beschrieben vor. 4.5.1 Verdrahtungsanweisungen Netzstecker (P1) Verbindung gemeinsam (weiß) Schwenk - links (gegen den Uhrzeigersinn) (schwarz) Schwenk - rechts (im Uhrzeigersinn) (braun) Neigung - aufwärts (blau) Neigung - abwärts (rot) Erde (grün/gelb) Bosch Security Systems | 13 April 2004... -
Seite 8: Schwenk-/Neige-Anschläge
Mitte des Schwenkbereichs befindet. Justieren Sie den oberen Neige-Anschlag leicht Justieren Sie den oberen und den unteren nach bis zum ungefähren Anschlagpunkt. Schwenk-Anschlag bis sie sich berühren und sich gegenüber von den Grenzschaltern befinden. Bosch Security Systems | 13 April 2004... -
Seite 9: Typen Mit Vor-Positionierung
Uhrzeigersinn und durch Messen des Widerstandes zwischen P2, Stift 1 und Stift 2. Die Totzone wird als Leerlauf gemessen. Drehen Sie das Potentiometer nicht mehr als 180° im oder gegen den Uhrzeigersinn aus der Originalposition. Bosch Security Systems | 13 April 2004... -
Seite 10: Abbildungen
Serie LTC 9409 | Anweisung Handbuch | Abbildungen ABBILDUNGEN Stromanschluß (P1) 0.28 Vor-Positionierungsanschluß (P2) (nur P-Modelle) 0.38 0.75 Schwenk-Potentiometer W9412402ae Abbildung 2 Pan Potentiometer Location 0.32 ø 4.75 ø 4.00 Abbildung 3 Abmessungen Bosch Security Systems | 13 April 2004... - Seite 11 Schwenken links P1-2 motor Schwarz Brown Schwenken rechts P1-3 Blau Neigen aufwärts P1-4 Neigen abwärts P1-5 Nicht angeschlossen P1-6 Erde P1-7 Grün/Gelb Neigepotentiometer PCB 2 (Neigen) Blau Blau Neigemotor Schwarz W9412403BF Abbildung 5 Verdrahtungsplan Bosch Security Systems | 13 April 2004...
- Seite 12 Tel: 800-326-3270 The Netherlands Republic of Singapore Fax: 1-717-735-6560 Tele +31 40 27 80000 Tel: 65 (6) 319 3486 www.boschsecuritysystems.com © 2004 Bosch Security Systems GmbH 3935 890 07732 04-16 | April 13, 2004 | Data subject to change without notice.
