12 de
Optional
2.4

Spannungsversorgung

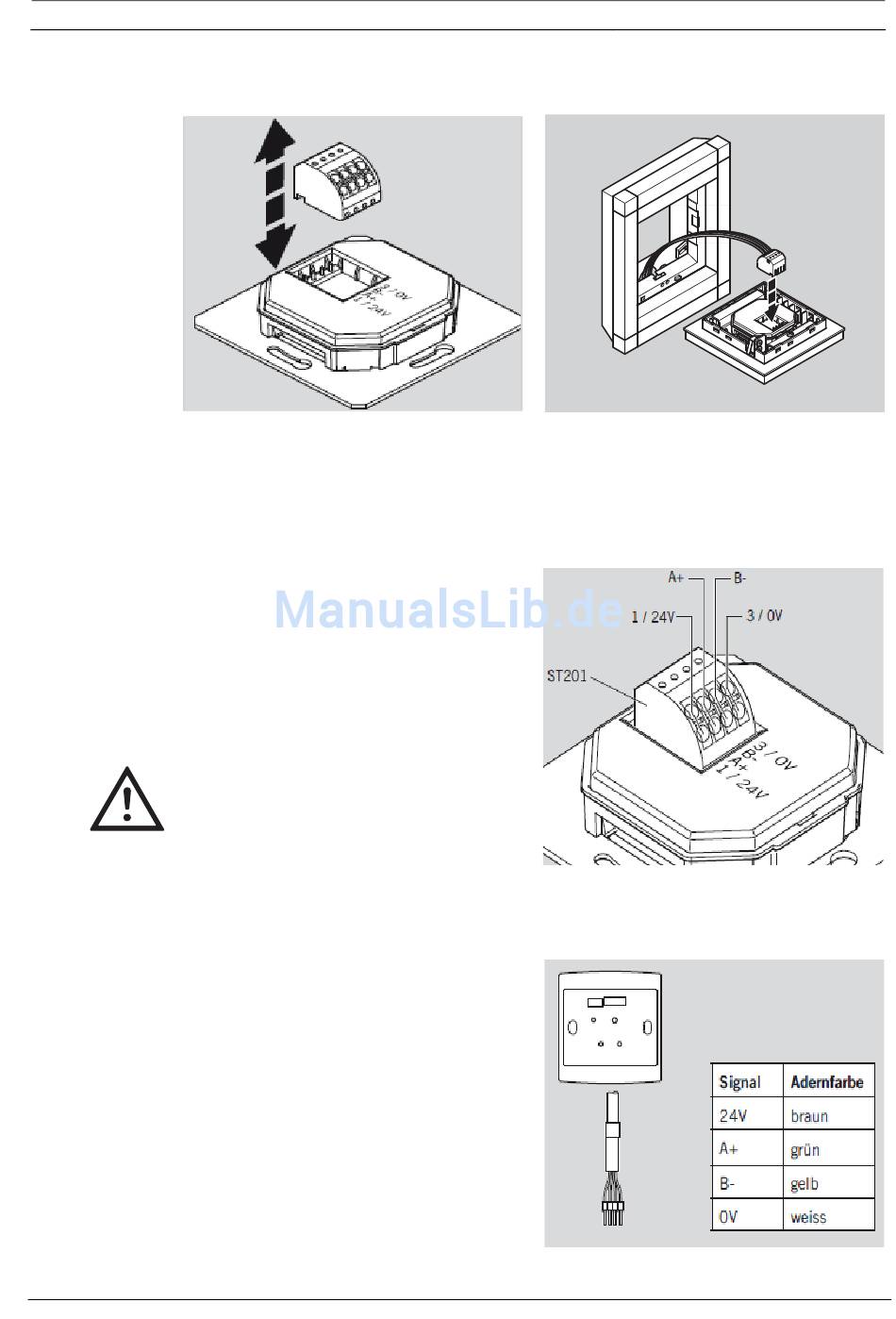

Die Stromversorgung der MATRIX-Leser
wird an Klemme 1 und Klemme 3 des
ST201 (System55 und Siedle) bzw. an die
braune und weiße Ader des Anschluss-
kabels (Protect) angeschlossen.
Die Spannung muss im Bereich von 9 V
bis 40 V Gleichspannung liegen.
Achtung:
Die Leser dürfen nur spannungsfrei ange-
schlossen werden!
2.5

RS485-Bus

Die RS485-Busleitung wird an der Steck-
klemme ST201, Signale A+ und B-
(System55, Siedle) bzw. an die grüne und
gelbe Ader des Anschlusskabels (Protect)
angeschlossen.
610-F.01U.569.383 | 1.0 | 2011.12
Siedle
Weitere Angaben zum Typ "Siedle" siehe
Kapitel 2.8 Endmontage
System55, Siedle
Protect
Installationshandbuch
MATRIX Leser 6000
Bosch Sicherheitssysteme
