3. Stecken Sie die Stifte in der vorderen Halterung in die Schrankbohrungen 22
und 33 (
ABBILDUNG 1-6
Durch diese Stifte wird verhindert, dass die Halterung während des Einbaus
verrutscht.
4. Befestigen Sie die verstellbare Halterung mit zwei UNF 10/32-Schrauben in den
Schrankbohrungen 24 und 31.
5. Befestigen Sie die vordere Halterung mit zwei UNF 10/32-Schrauben in den
Schrankbohrungen 24 und 31.
6. Wiederholen Sie
Hinweis – Bei der Montage des Systems in den Schrankbohrungen 24 und 31
bleiben unter dem Server ca. 25 cm frei, so dass die Rückwand für die Wartung
zugänglich ist.
10
Installationshandbuch für den Netra 1290-Server • August 2006
).

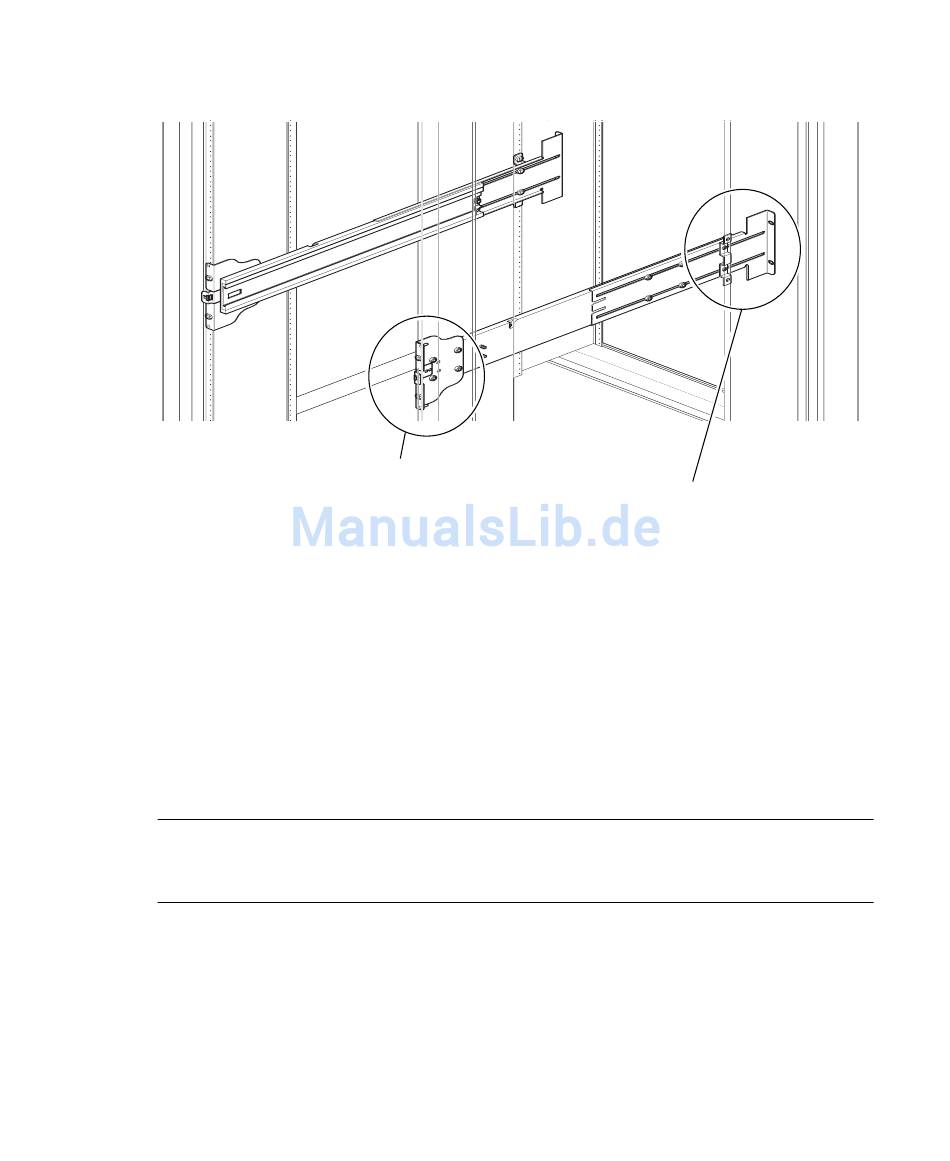

ABBILDUNG 1-6
Vordere Halterung an
äußeren Schrankbohrungen befestigt
Montieren der Gleitschienenmodule in einem Sun Fire-Schrank
Schritt 1
bis
Verstellbare Halterung an
inneren Schrankbohrungen befestigt
Schritt 5
für das zweite Gleitschienenset.
