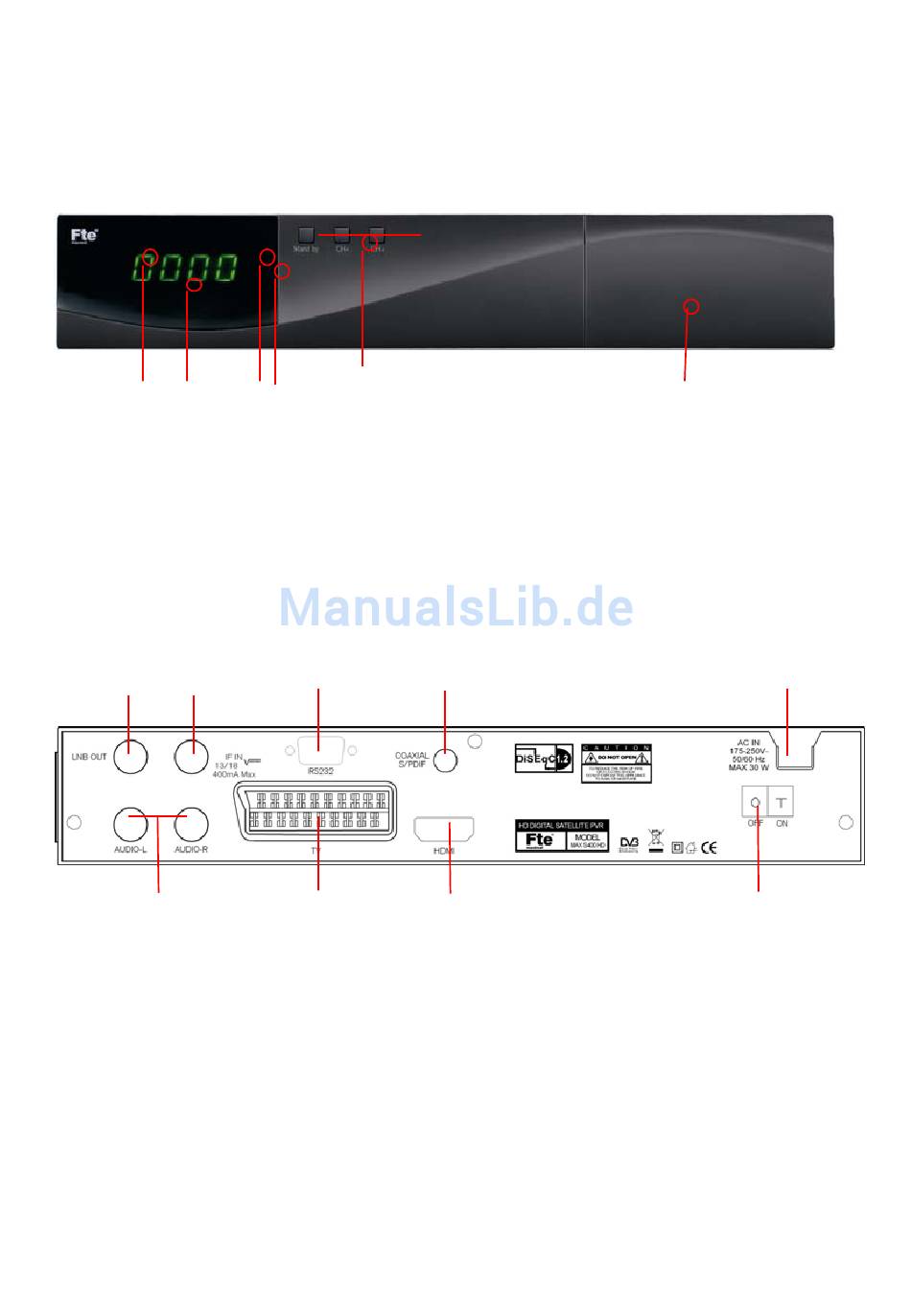

Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.
Vorderansicht
1
2
1. IR Sensor:
Empfangsauge für die Signale der Fernbedienung.
2. ANZEIGE:
4x Siebensegment Anzeige zur Darstellung des Programmplatzes.
3. STAND BY LED: Status LED zur Anzeige des Standby Betriebs.
4. LOCK LED:
Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
5. TASTENFELD:
Tasten zur Bedienung des Receivers.
6. USB:
USB-Anschluss.
1.2.
Rückansicht
1
2
6
1. IF OUT:
2. IF IN:
3. RS-232:
4. S/PIDF:
5. AC IN:
6. AUDIO:
7. TV SCART:
8. HDMI:
9. POWER ON/OFF: Ein- / Ausschalter
Technische Änderungen und Irrtümer vorbehalten
3 4
5
3
7
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
Sat Eingang des digitalen Tuners.
Koaxialerausgang für digital Audio (AC3)
175-250V Anschluss
Ausgänge für Stereoanlage
SCART Ausgang für den Anschluss eines TV-Gerätes
HDMI Anschluss zur Verbindung mit dem TV-Gerät
4
8
- 13 -
MAX S400 HD
6
5
9
Version 1.1
© FTEmaximal
