Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.

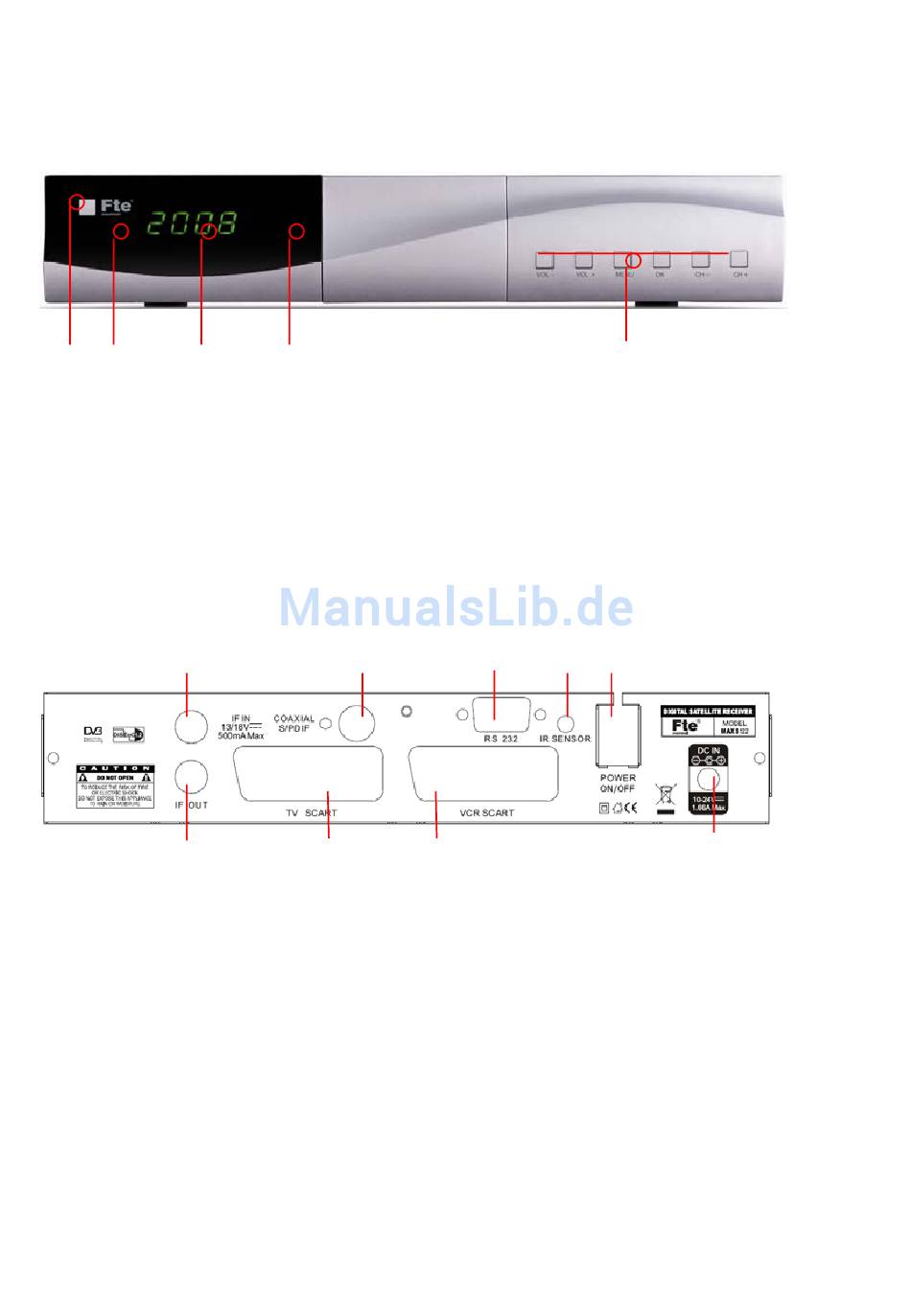

Vorderansicht
1
2
3
1 POWER: Den Receiver Ein oder in den Stand-by-Modus schalten. Zum vollständigen ausschalten des
Receivers verwenden Sie bitte den Netzschalter auf der Rückseite.
2 Look LED: Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
3. DISPLAY: 4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
4. IR-Sensor: Empfangsauge für die Signale der Fernbedienung.
5. TASTEN: Bedientasten zur manuellen Umschaltung von Programmplätzen
1.2.
Rückansicht
1
8
1. IF IN:
2. S/PDIF:
3. RS-232:
4. Externer IR Empfänger
5. POWER ON/OFF: Ein- / Ausschalter
6. IF OUT:
7. TV SCART:
8. VCR SCART:
9. DC IN:
Technische Änderungen und Irrtümer vorbehalten
4
2
9
Sat Eingang des digitalen Tuners.
Koaxialer-Ausgang für digital Audio (AC3)
Serial Port zum aktualisieren der Betriebssoftware
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
SCART Ausgang für den Anschluss eines TV-Gerätes
SCART Ausgang für den Anschluss eines VCR-Gerätes
Gleichspannungsanschluss 12 bis 24VDC (min. 1,66 Ampere) für beigelegtes Steckernetzteil.
Sollten Sie einmal nicht das original Netzteil verwenden, achten Sie darauf, dass die
Stromquelle mindestens 1,66 Ampere zur Verfügung stellen kann.
3
4
10
- 11 -
5
5
11
MAX S122
Version 1.0
