SKY-WATCHER SynScan Benutzerhandbuch Seite 3

Weitere Anschlüsse

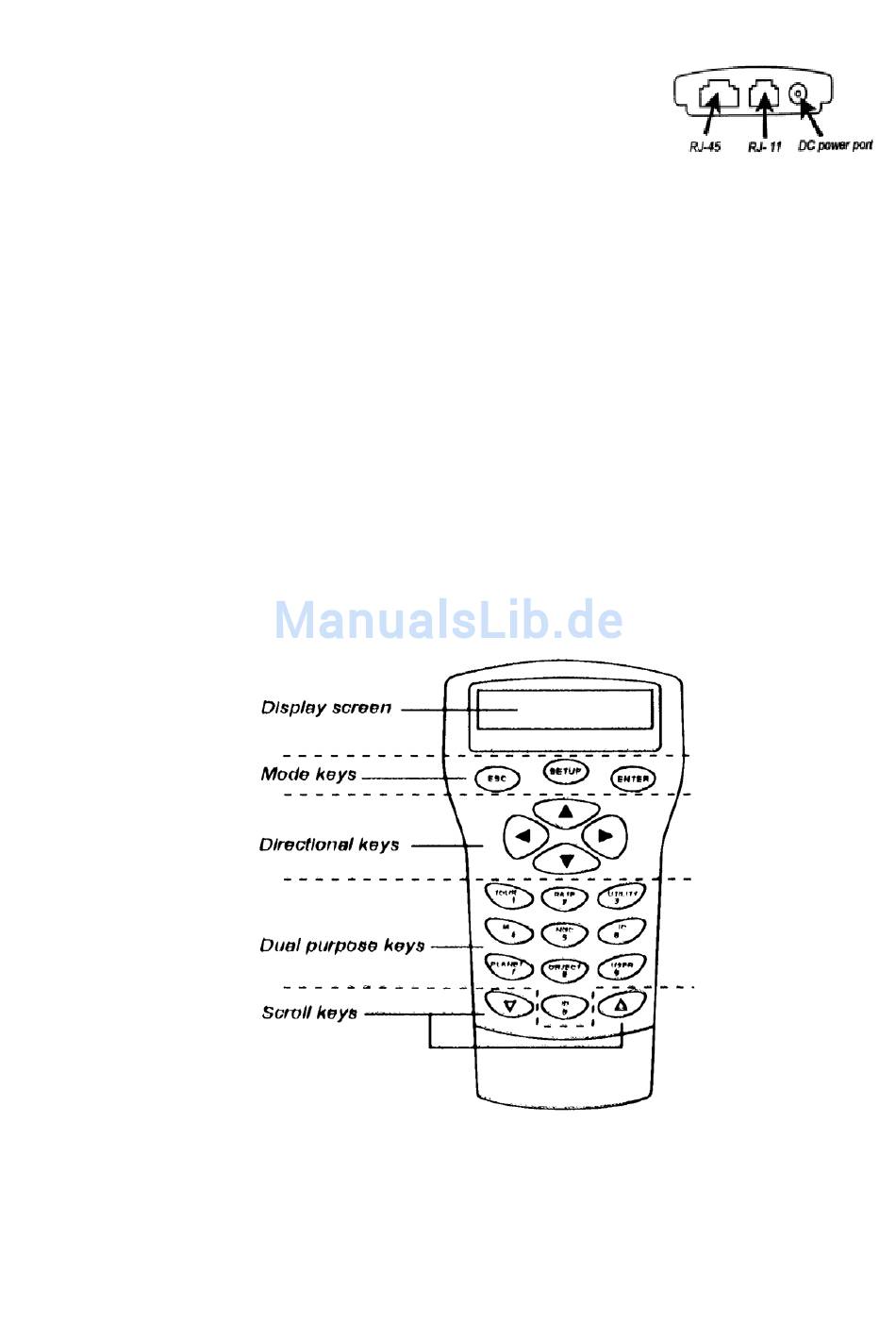

Die Steuereinheit hat neben dem Verbindungsstecker (RJ-45 / 8-
polig) zur Montierung noch einen kleineren Stecker (RJ-11 / 6-
polig) zur Kommunikation mit einem PC und eine eigener
Stromanschluss. Dieser ist aber nur dafür vorgesehen, um die
Kontrolleinheit ohne Montierung betreiben zu können (zB. wenn
Sie ein Update vornehmen). Die Motoren können so nicht
betrieben werden.
Hinweis
Um die SynScan Steuerung mit einem PC zu verbinden verwenden Sie bitte das
mitgelieferte RS-232 Kabel
Möglichkeiten im Betrieb
Die SynScan Kontrolleinheit erlaubt es Ihnen, direkt die Montierung mit den eingebauten
Motoren zu bewegen und das Teleskop auf jedes der gespeicherten Objekte am Himmel
bewegen zu lassen. Auf der Controllereinheit (Handbox) ist ein hinterleuchtetes,
zweizeiliges Display mit 2 x 16 Zeichen vorhanden. Dies ermöglicht eine einfache und
intuitive Handhabung des Programmes. Um die verschiedenen Programmmöglichkeiten
einfach nutzen zu können, sind auf der Handbox 19 Tasten vorhanden. Diese sind vier
Gruppen zugeordnet (siehe Grafik).
Mode Keys
Die drei Funktionstasten sind ganz oben unterhalb des Displays angebracht:
Die ESC Taste dient zum augenblicklichen Abbruch einer aktuellen Eingabe oder Funktion
Die ENTER Taste dient zum auswählen oder bestätigen einer Funktion oder Aufgabe
Die SETUP Taste dient zum direkten Aufrufen der Grundeinstellungen (= Setup).
