Merida KINDERANHÄNGER Betriebsanleitung & Sicherheitshinweis Seite 7

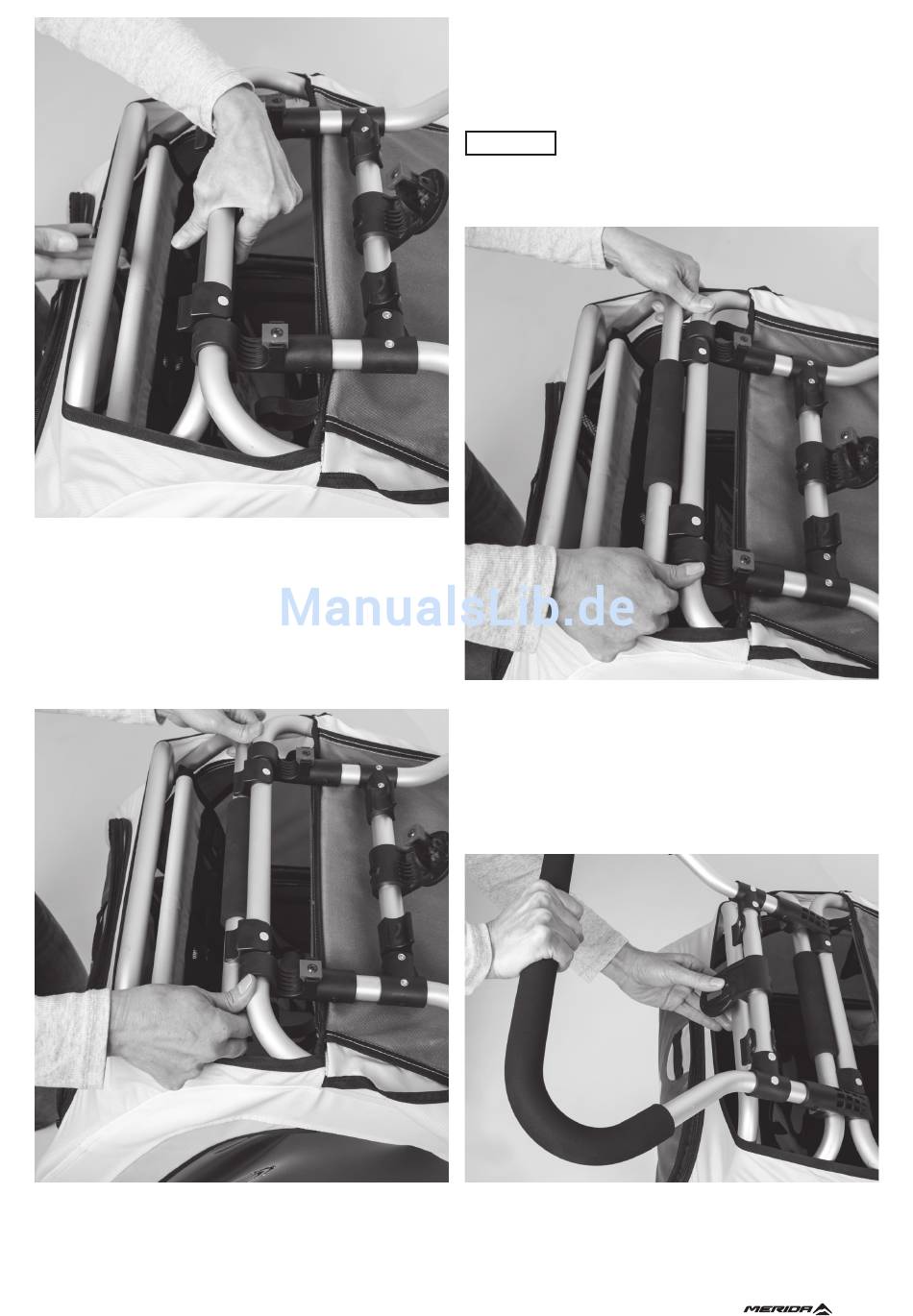

Abbildung 3
7. Ziehen Sie das hintere Rahmengestänge so weit nach hinten (Griffpo-
sition bei Bedarf wechseln), dass das obere Rohr mit dem Mittelstück aus
Schaumstoff von unten an den beiden Arretierungen anliegt und in dieser
Position leicht fixiert ist
8. Erfassen Sie das obere Rohr des hinteren Rahmengestänges nun rechts
und links ganz außen sowie von unten. Positionieren Sie Ihre beiden Dau-
men dabei auf den Drehgelenken des Schiebebügels (s. Abbildung 4).
Abbildung 4: Oberes Rohr des hinteren Rahmengestänges liegt leicht
fixiert von unten an den beiden Arretierungen an. Korrekte Griffposition
von unten mit Daumen auf den Drehgelenken des Schiebebügels
BETRIEBSANLEITUNG & SICHERHEITSHINWEIS
9. Ziehen Sie nun das obere Rohr des hinteren Rahmengestänges mit
den unten positionierten Fingern nach hinten und halbkreisförmig um die
beiden Arretierungen herum, bis das Rohr hörbar einrastet (s. Abbildung
4 und 5). Üben Sie zur Verringerung des Kraftaufwands gleichzeitig Dau-
mendruck auf die Drehgelenke des Schiebebügels aus.
WICHTIG
Ergreifen Sie das Rahmenrohr beim Einrasten unbedingt
wie beschrieben (rechts und links ganz außen sowie von unten). Bei einer
mittigen Griffposition während des Ziehens besteht ansonsten die Gefahr
des Fingereinklemmens.
Abbildung 5: Korrekt eingerastetes Rahmenrohr
10. Klappen Sie den Schiebebügel bis zum Anschlag nach hinten. Drücken
Sie den Bügel anschließend so nach unten, dass die beiden Arretierungen
am Bügel hörbar am oberen Rohr des Gestänges einrasten.
11. Rasten Sie nun die zusätzliche mittige Sicherheitsarretierung des
Schiebebügels durch Drücken nach vorne hörbar am Gestänge ein (s.
Abbildung 6).
Abbildung 6
7
